ELE.01 Pytanie 561
Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

W pomieszczeniach mocno zapylonych powinno się stosować lampy oświetleniowe w oprawach, których stopień ochrony wynosi

A. IP 23
B. IP 32
C. IP 36
D. IP 62
ELE.01 Pytanie 562
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

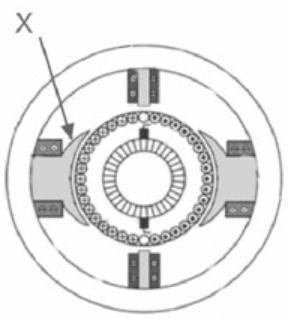

Na rysunku przedstawiono silnik prądu stałego. Element oznaczony literą X, to

Ilustracja do pytania 2
A. biegun główny.
B. nabiegunnik.
C. komutator.
D. uzwojenie główne.
ELE.01 Pytanie 563
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Transformator trójfazowy o grupie połączeń Dy5 i napięciach znamionowych U1n = 400 V, U2n = 115 V ma przekładnię zwojową równą około

A. 3,5
B. 6,0
C. 2,0
D. 0,3
ELE.01 Pytanie 564
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

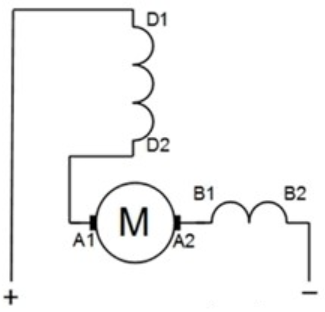

W jaki sposób wpłynie na pracę silnika, którego schemat przedstawiono na rysunku, zamiana miejscami końcówek uzwojenia D1 - D2?

Ilustracja do pytania 4
A. Zmieni się kierunek prędkości obrotowej wirnika.
B. Zwiększy się strumień pola magnetycznego stojana.
C. Zmieni się położenie osi neutralnej.
D. Zmniejszy się wartość prędkości obrotowej wirnika.
ELE.01 Pytanie 565
Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Która z wymienionych własności charakteryzuje urządzenie wykonane w I klasie ochronności?

A. Izolacja podstawowa oraz zacisk do podłączenia przewodu ochronnego.
B. Tylko izolacja podstawowa.
C. Zasilanie napięciem bezpiecznym.
D. Izolacja podwójna lub wzmocniona.
ELE.01 Pytanie 566
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Który pierwiastek, oprócz żelaza, jest głównym składnikiem stopowym blachy elektrotechnicznej?

A. Miedź.
B. Wolfram.
C. Nikiel.
D. Krzem.
ELE.01 Pytanie 567
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

W silniku szeregowym prądu stałego uruchomionym pierwszy raz po przeprowadzonej konserwacji stwierdzono nieprawidłowy kierunek obrotów. Przyczyną tego jest

A. odwrotne połączenie rozrusznika.
B. złe ustawienie szczotek.
C. błędne połączenie uzwojeń wzbudzenia i twornika.
D. zmieniona biegunowość napięcia zasilającego.
ELE.01 Pytanie 568
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

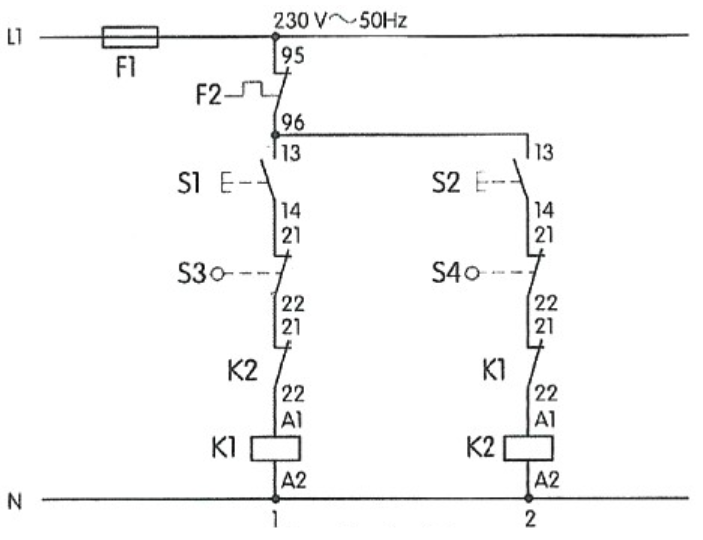

W przedstawionym schemacie połączeń układu sterowania występują między innymi symbole graficzne oznaczające następujące elementy:

Ilustracja do pytania 8
A. zestyk rozwierny stycznika, przycisk zwierny, cewkę stycznika.
B. przycisk rozwierny, zestyk zwierny przekaźnika czasowego, zestyk zwierny stycznika.
C. zestyk zwierny przekaźnika czasowego, bezpiecznik topikowy, przycisk zwierny.
D. zestyk rozwierny przekaźnika czasowego, zestyk przekaźnika termicznego, cewkę stycznika.
ELE.01 Pytanie 569
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

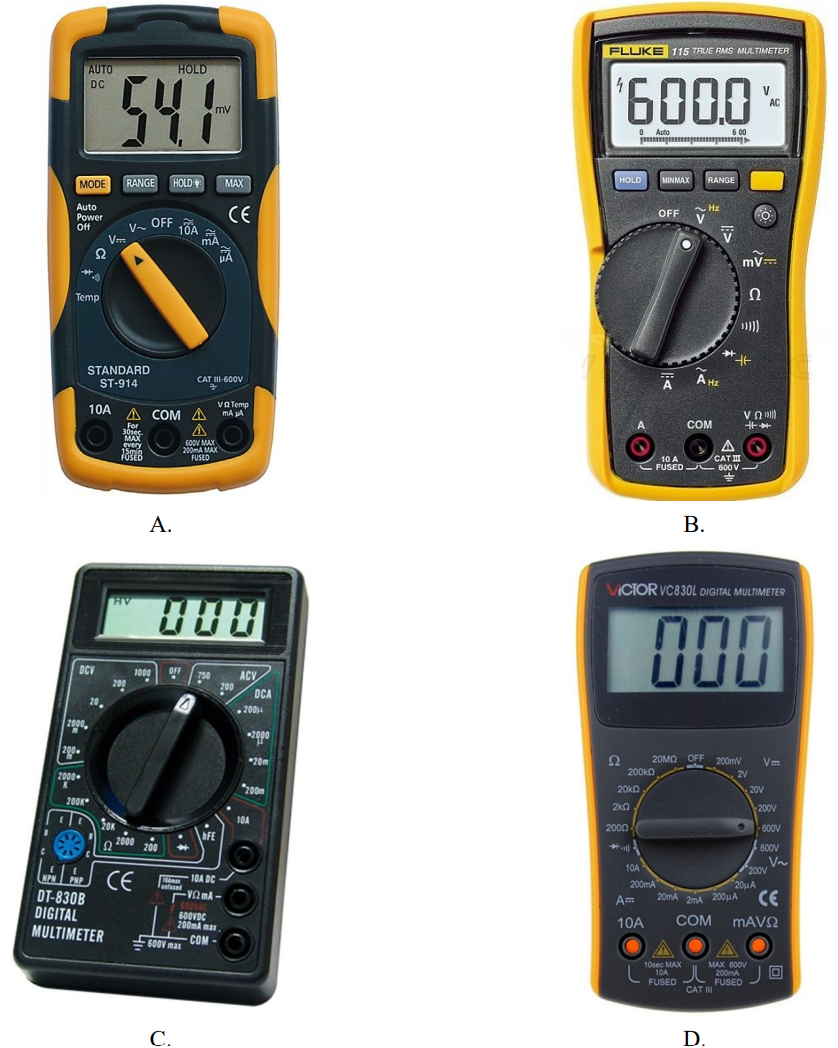

Który z przedstawionych mierników pozwala na najdokładniejszy pomiar wartości skutecznej odkształconego napięcia sieciowego?

Ilustracja do pytania 9
A. C.
B. B.
C. D.
D. A.
ELE.01 Pytanie 570
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

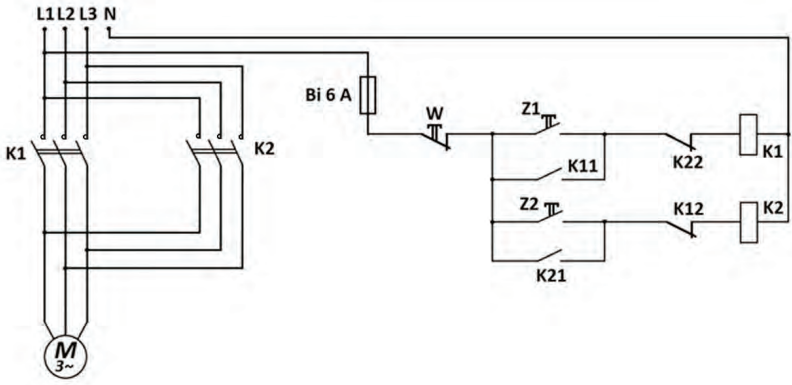

Jaką funkcję pełni układ zasilania i sterowania silnika indukcyjnego trójfazowego, którego schemat przedstawiono na rysunku?

Ilustracja do pytania 10
A. Rozruchu za pomocą przełącznika gwiazda-trójkąt.
B. Zmiany kierunku wirowania wału silnika.
C. Sterowania silnikiem z dwóch niezależnych miejsc.
D. Regulacji prędkości przez zmianę liczby par biegunów.
ELE.01 Pytanie 571
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Podczas pracy wirnik silnika indukcyjnego klatkowego ociera o stojan. Przyczyną tego stanu nie może być

A. gwałtowny wzrost napięcia zasilającego.
B. zużycie się panwi łożyskowych.
C. złe wyważenie wirnika.
D. pęknięcie pierścieni zwierających uzwojenia klatkowe wirników.
ELE.01 Pytanie 572
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Podczas próbnego uruchomienia silnika indukcyjnego trójfazowego w sieci zasilającej nastąpił zanik napięcia w jednej fazie. W takim przypadku silnik indukcyjny obciążony momentem znamionowym

A. będzie wirował z małą prędkością.
B. nie ruszy.
C. będzie wirował w kierunku przeciwnym do spodziewanego.
D. ruszy, ale przy dużym obciążeniu będzie się przegrzewał.
ELE.01 Pytanie 573
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Co należy wykonać podczas sprawdzania prawidłowości montażu mechanicznego silnika po remoncie?

A. Próbę biegu jałowego.
B. Próbę zwarcia.
C. Pomiar rezystancji uzwojeń.
D. Pomiar rezystancji izolacji.
ELE.01 Pytanie 574
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

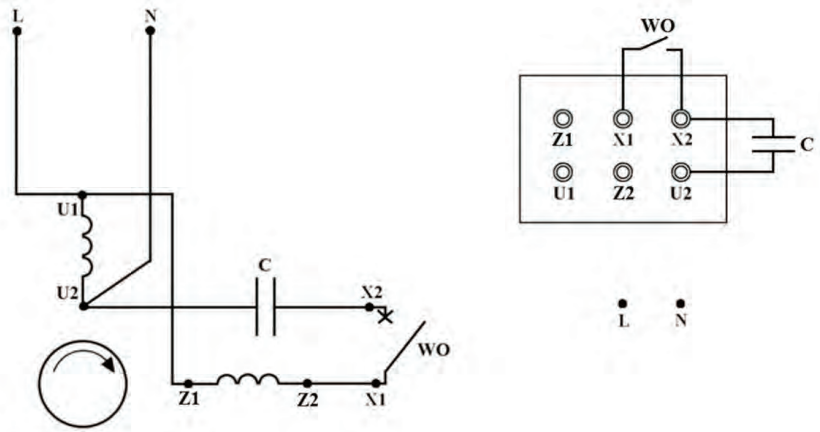

Na rysunku przedstawiono schemat przyłączenia do sieci silnika indukcyjnego jednofazowego. Które zaciski tabliczki zaciskowej silnika i sieci należy połączyć, aby uzyskać połączenie zgodne ze schematem?

Ilustracja do pytania 14
A. U1-X1, U2-X2 oraz U1-L, U2-N
B. X1-X2, U1-Z2 oraz Z1-L, U1-N
C. U1-Z1, Z2-X1 oraz U1-L, U2-N
D. U1-Z1, Z2-X1 oraz Z1-L, X2-N
ELE.01 Pytanie 575
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Element przedstawiony na zdjęciu to

Ilustracja do pytania 15
A. łącznik nożowy.
B. podstawa bezpiecznikowa.
C. komora gaszeniowa stycznika.
D. wkładka topikowa.
ELE.01 Pytanie 576
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Który materiał stosowany jest do wykonania pierścieni ślizgowych silnika prądu zmiennego?

A. Brąz z dodatkiem niklu.
B. Węglografit.
C. Żelazo z dodatkiem węgla.
D. Metalografii.
ELE.01 Pytanie 577
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Wartość impedancji dwójnika szeregowego RLC o danych R = 5 Ω, XL = 5 Ω, XC = 5 Ω wynosi

A. 1 Ω
B. 15 Ω
C. 10 Ω
D. 5 Ω
ELE.01 Pytanie 578
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

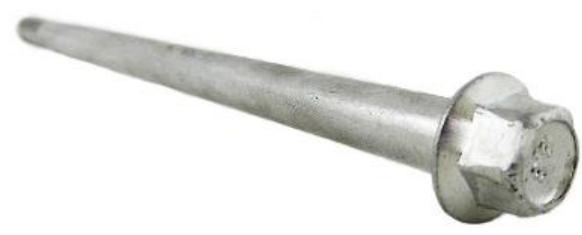

Który z kluczy nie jest przeznaczony do dokręcania śrub jak przedstawiona na ilustracji?

Ilustracja do pytania 18
A. Oczkowy.
B. Nasadowy.
C. Imbusowy.
D. Płaski.
ELE.01 Pytanie 579
Kategorie: Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Środki ochrony indywidualnej stosujemy

A. gdy pracownik zgłosi taką potrzebę.
B. kiedy ich używanie przez pracownika podczas pracy nie jest uciążliwe.
C. kiedy nie ma innych możliwości zmniejszenia narażenia na czynniki niebezpieczne.
D. podczas wykonywania każdej pracy.
ELE.01 Pytanie 580
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Jaka może być przyczyna zadziałania zabezpieczeń przetężeniowych w trakcie biegu jałowego silnika indukcyjnego?

A. Przeciążenie silnika.
B. Rozbieganie się silnika.
C. Zbyt duże napięcie zasilania.
D. Za mały przekrój przewodów zasilających.
ELE.01 Pytanie 581
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

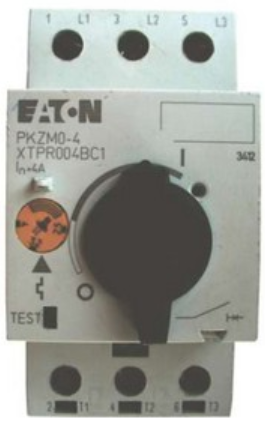

Wyłącznik przedstawiony na fotografii przeznaczony jest do zabezpieczania silnikaprzed skutkami

Ilustracja do pytania 21
A. zwarć i przeciążeń.
B. przepięć.
C. zwarć, przeciążeń i przepięć.
D. przeciążeń i przepięć.
ELE.01 Pytanie 582
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Który element należy zdemontować w pierwszej kolejności w silniku indukcyjnym trójfazowym w celu przeprowadzenia w nim wymiany łożysk?

A. Uzwojenie stojana.
B. Wentylator.
C. Kondensator rozruchowy.
D. Tabliczkę zaciskową.
ELE.01 Pytanie 583
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

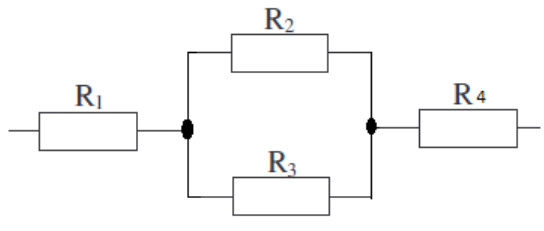

Wartość rezystancji zastępczej RAB dla przedstawionego na rysunku zestawu połączonych rezystorów: R1 = 50 Ω; R2 = 100 Ω; R3 = 100 Ω; R4 = 50 Ω wynosi

Ilustracja do pytania 23
A. 100 Ω
B. 200 Ω
C. 250 Ω
D. 150 Ω
ELE.01 Pytanie 584
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Na podstawie pomiaru ustalono, że rezystancja między punktami 1 i 2 fragmentu obwodu jest równa zeru. Świadczy to o

A. zwarciu w uzwojeniu cewki stycznika.
B. przerwie w uzwojeniu cewki stycznika.
C. przerwie w cewce i uszkodzonym zestyku.
D. uszkodzonym zestyku stycznika.
ELE.01 Pytanie 585
Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Przewody ochronne oznacza się kolorem

A. brązowym.
B. żółto-zielonym.
C. niebieskim.
D. czarnym.
ELE.01 Pytanie 586
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Którą z wymienionych maszyn należy zastosować do wykonania rowka wpustowego w wałku przedstawionym na ilustracji?

Ilustracja do pytania 26
A. Walcarkę.
B. Frezarkę.
C. Pilarkę.
D. Wykrawarkę.
ELE.01 Pytanie 587
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Które oznaczenie dotyczy zacisków uzwojenia komutacyjnego maszyny prądu stałego?

A. F1 - F2
B. B1 - B2
C. A1 - A2
D. D1 - D2
ELE.01 Pytanie 588
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

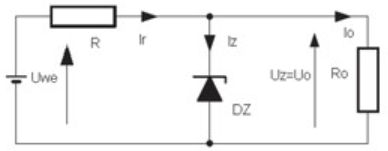

Na rysunku przedstawiono schemat

Ilustracja do pytania 28
A. prostownika jednopulsowego.
B. stabilizatora napięcia.
C. łącznika energoelektronicznego.
D. falownika napięcia.
ELE.01 Pytanie 589
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

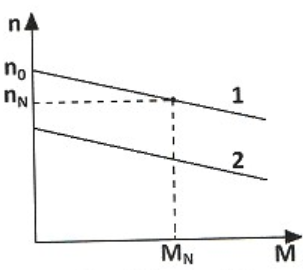

Na rysunku przedstawiono charakterystyki mechaniczne silnika bocznikowego prądu stałego. Charakterystykę oznaczoną cyfrą 1 otrzymano przy znamionowych parametrach zasilania silnika. Charakterystykę 2 można otrzymać dokonując zmiany

Ilustracja do pytania 29
A. liczby zwojów uzwojenia wzbudzenia.
B. napięcia zasilającego silnik.
C. rezystancji w obwodzie stojana.
D. rezystancji w uzwojeniu wzbudzenia.
ELE.01 Pytanie 590
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

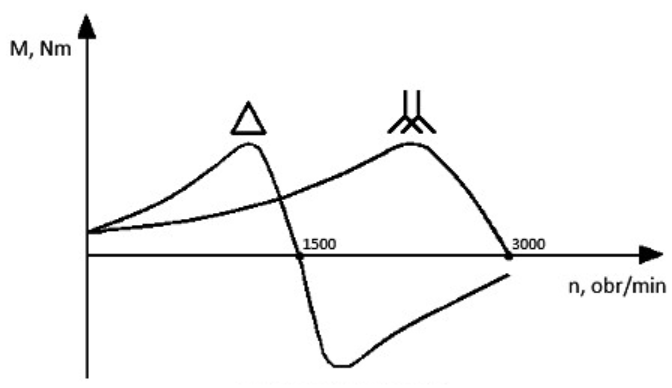

Na rysunku przedstawiono charakterystyki mechaniczne silnika indukcyjnego dwubiegowego dla połączenia jego uzwojeń stojana w trójkąt i w podwójną gwiazdę. Jak zmieni się prędkość obrotowa tego silnika, jeśli uzwojenia stojana zostały przełączone z trójkąta w podwójną gwiazdę?

Ilustracja do pytania 30
A. Wzrośnie dwukrotnie.
B. Wzrośnie trzykrotnie.
C. Zmaleje trzykrotnie.
D. Zmaleje dwukrotnie.
ELE.01 Pytanie 591
Kategorie: Obwody elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Określ błąd pomiaru natężenia prądu, jeżeli multimetr wyświetlił wynik 35,00 mA, a podana przez producenta dokładność miernika dla wykorzystanego zakresu pomiarowego wynosi ±1% + 2 cyfry.

A. ±2,35 mA
B. ±0,37 mA
C. ±0,35 mA
D. ±0,02 mA
ELE.01 Pytanie 592
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

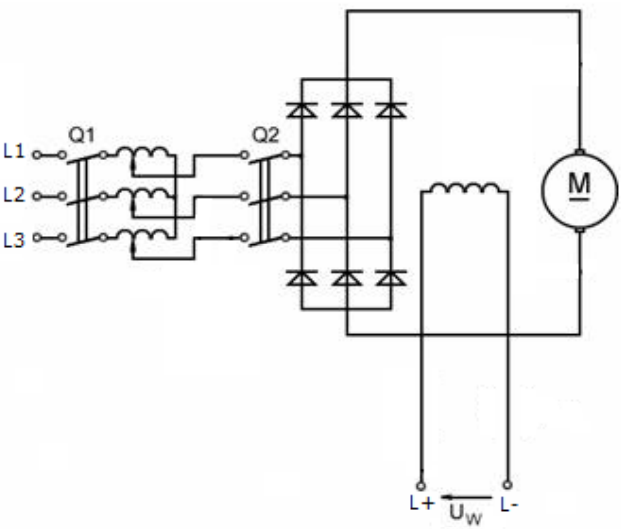

Układ półprzewodnikowy występujący na przedstawionym schemacie jest to

Ilustracja do pytania 32
A. prostownik sterowany.
B. prostownik niesterowany.
C. cyklokonwertor.
D. falownik.
ELE.01 Pytanie 593
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Pomiary elektryczne
Montaż i obsługa maszyn i urz…

W układzie zapłonowym świetlówki po załączeniu napięcia zasilania lampa nie zaświeciła się, natomiast po wykręceniu zapłonnika nastąpił jej zapłon. Która z wymienionych okoliczności może być przyczyną nieprawidłowego działania świetlówki?

A. Niska wartość napięcia zasilającego.
B. Przepalenie elektrod świetlówki.
C. Uszkodzony zapłonnik.
D. Przerwa w dławiku.
ELE.01 Pytanie 594
Kategorie: Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Jaki przewód posiada oznaczenie ALY 750?

A. Miedziany, o żyle wielodrutowej i izolacji polietylenowej.
B. Aluminiowy, o żyle wielodrutowej i izolacji polwinitowej.
C. Miedziany, o żyle jednodrutowej i izolacji polwinitowej.
D. Aluminiowy, o żyle jednodrutowej i izolacji polietylenowej.
ELE.01 Pytanie 595
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Równoczesną ochronę przed dotykiem bezpośrednim i pośrednim zapewnia zastosowanie

A. nieuziemionych połączeń wyrównawczych urządzeń.
B. separacji elektrycznej stanowiska.
C. bardzo niskiego napięcia SELV i PELV.
D. samoczynnego wyłączania zasilania.
ELE.01 Pytanie 596
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Który element układu zasilania i sterowania silnika trójfazowego oznaczony jest na schemacie symbolem Q4?

Ilustracja do pytania 36
A. Wyłącznik różnicowoprądowy.
B. Przekaźnik termobimetalowy.
C. Wyłącznik nadprądowy.
D. Stycznik elektromagnetyczny.
ELE.01 Pytanie 597
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Jaki wpływ na pracę biegu jałowego bocznikowego silnika prądu stałego może mieć przerwa w jego uzwojeniu komutacyjnym?

A. Silnik nie zmieni swojej pracy.
B. Silnik nie będzie pracował.
C. Silnik będzie pracował ze zmniejszoną prędkością.
D. Silnik będzie pracował ze zwiększoną prędkością.
ELE.01 Pytanie 598
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

W gospodarstwie domowym średnio w ciągu doby są włączone na napięcie 230 V/50 Hz następujące urządzenia elektryczne:
- kuchenka elektryczna o mocy 4 kW przez 3 godziny
- 6 żarówek o mocy 80 W każda przez 6 godzin
- pozostałe urządzenia elektryczne o łącznej mocy 3 kW przez 5 godzin.

Oblicz, jakie jest zużycie energii elektrycznej w miesiącu kwietniu?

A. 896,40 kWh
B. 23,82 kWh
C. 29,88 kWh
D. 8964,00 kWh
ELE.01 Pytanie 599
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Podczas próby rozruchu silnika indukcyjnego w układzie przedstawionym na rysunku, nie nastąpiło przełączenie uzwojeń silnika w trójkąt. Pomiary wykazały brak napięcia na cewce stycznika K3. Który z wymienionych elementów został uszkodzony?

Ilustracja do pytania 39
A. K1
B. K4
C. K2
D. K3
ELE.01 Pytanie 600
Kategorie: Obwody elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Rezystory R1 = 20 Ω, R2 = 40 Ω oraz R3 = 60 Ω połączone są równolegle. W rezystorze R3 wydzieliła się moc P3 = 135 W. Wyznacz wartość natężenia prądu płynącego przez rezystor R2.

A. I2 = 2,5 A
B. I2 = 2,25 A
C. I2 = 1,5 A
D. I2 = 4,5 A
