ELE.01 Pytanie 881
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

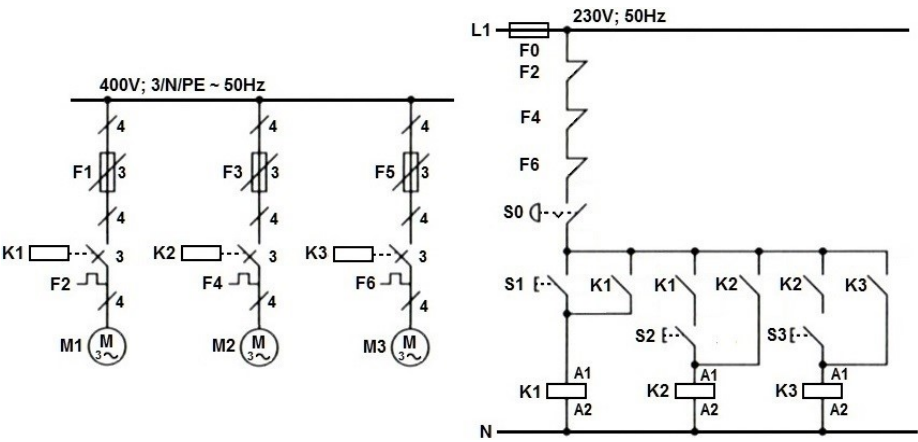

W przedstawionym na rysunku układzie sterowania silniki

Ilustracja do pytania 1
A. są załączane równocześnie, a wyłączane w kolejności M1, M2, M3.
B. są załączane w kolejności M1, M2, M3, a wyłączane równocześnie.
C. M1, M2, M3 są załączane i wyłączane równocześnie.
D. są załączane w kolejności M1, M2, M3, a wyłączane w kolejności M3, M2, M1.
ELE.01 Pytanie 882
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Do którego rodzaju połączeń mechanicznych zalicza się połączenie zgrzewane?

A. Do nierozłącznych pośrednich.
B. Do nierozłącznych bezpośrednich.
C. Do rozłącznych bezpośrednich.
D. Do rozłącznych pośrednich.
ELE.01 Pytanie 883
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Dokonano pomiaru wartości rezystancji pomiędzy zaciskami uzwojeń silnika trójfazowego, którego tabliczkę zaciskową przedstawiono na rysunku. Na podstawie zamieszczonych w tabeli wyników pomiarów określ, które uzwojenia silnika są uszkodzone.

Pomiar rezystancji między zaciskamiWartość rezystancji Ω
U1 – PE∞
U2 – PE∞
U1 – U25
V1 – PE0
V2 – PE0
V1 – V20
W1 – PE0
W2 - PE0
W1 – W20

Ilustracja do pytania 3
A. W fazie V i w fazie W
B. W fazie U i w fazie W
C. Tylko w fazie V
D. Tylko w fazie U
ELE.01 Pytanie 884
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

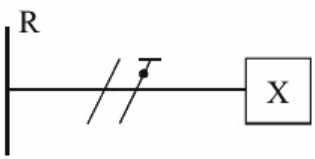

Obiekt X zasilany jest z rozdzielnicy R siecią jednofazową

Ilustracja do pytania 4
A. trójprzewodową, w układzie TN-S
B. trójprzewodową, w układzie IT
C. dwuprzewodową, w układzie TT
D. dwuprzewodową, w układzie TN-C
ELE.01 Pytanie 885
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

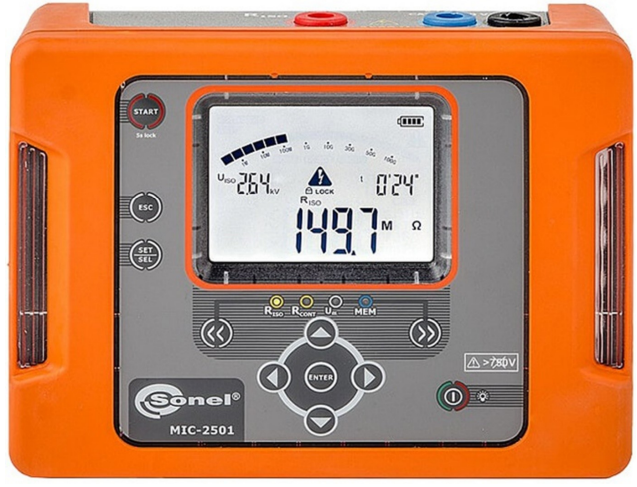

Którą wielkość zmierzono miernikiem przedstawionym na rysunku?

Ilustracja do pytania 5
A. Napięcie sieci prądu zmiennego.
B. Napięcie sieci prądu stałego.
C. Rezystancję izolacji.
D. Rezystancję toru prądowego.
ELE.01 Pytanie 886
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Jeśli w sieci zasilającej silnik indukcyjny zdarzają się zaniki napięcia, to w celu ochrony przed niekontrolowanym samoistnym rozruchem silnika po ponownym pojawieniu się napięcia należy zastosować w układzie zasilania

A. transformator separacyjny.
B. wyzwalacz zanikowy.
C. zabezpieczenie nadprądowe.
D. zabezpieczenie różnicowoprądowe.
ELE.01 Pytanie 887
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Który z wymienionych materiałów stosowany jest jako materiał oporowy w urządzeniach grzewczych?

A. Ferryt.
B. Mikanit.
C. Kanthal.
D. Bakelit.
ELE.01 Pytanie 888
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono schemat instalacji elektrycznej zasilania silnika trójfazowego. Którą cyfrą oznaczono wyłącznik różnicowoprądowy na schemacie?

Ilustracja do pytania 8
A. 4
B. 3
C. 2
D. 1
ELE.01 Pytanie 889
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

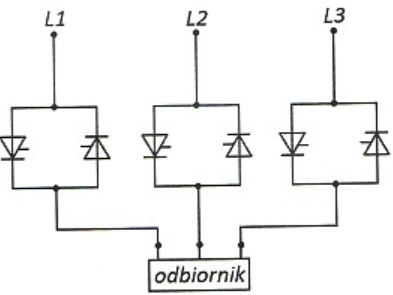

Schemat jakiego urządzenia energoelektronicznego przedstawiono na rysunku?

Ilustracja do pytania 9
A. Falownika napięcia przemiennego.
B. Bezpośredniego przemiennika częstotliwości.
C. Sterownika prądu przemiennego.
D. Impulsowego kompensatora mocy biernej.
ELE.01 Pytanie 890
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

W silniku indukcyjnym pierścieniowym obciążonym stałym momentem mechanicznym zwiększenie rezystancji w obwodzie wirnika spowoduje

A. zwiększenie przeciążalności silnika bez zmiany prędkości obrotowej.
B. zmniejszenie prędkości obrotowej bez zmiany przeciążalności silnika.
C. zwiększenie prędkości obrotowej bez zmiany przeciążalności silnika.
D. zmniejszenie przeciążalności silnika bez zmiany prędkości obrotowej.
ELE.01 Pytanie 891
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Jakie jest przeznaczenie przekładnika prądowego w układzie pracy silnika dużej mocy?

A. Kompensacj a mocy biernej.
B. Zabezpieczenie przeciwporażeniowe.
C. Ochrona przeciwprzepięciowa.
D. Zmiana wartości prądu do celów pomiarowych.
ELE.01 Pytanie 892
Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Oznaczenie kl. B umieszczone na tabliczce znamionowej silnika elektrycznego określa dla jego izolacji wartość

A. maksymalnej temperatury pracy.
B. napięcia przebicia.
C. wytrzymałości na zginanie.
D. prądu upływności.
ELE.01 Pytanie 893
Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Podstawowe zabezpieczenie silników elektrycznych nie obejmuje

A. przepięć.
B. przeciążeń na wale.
C. zwarć międzyzwojowych.
D. spadku napięcia.
ELE.01 Pytanie 894
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Podczas badania trójfazowego silnika indukcyjnego klatkowego pomierzono rezystancje jego uzwojeń: RU1U2 = 0,6 Ω, RV1V2 = ∞ Ω, RW1W2 = 0,6 Ω. Z wyników pomiarów wynika, że

A. powstało zwarcie w fazach RU1U2 oraz RW1W2
B. powstała przerwa w fazach RU1U2 oraz RW1W2
C. powstało zwarcie w fazie RV1V2
D. powstała przerwa w fazie RV1V2
ELE.01 Pytanie 895
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

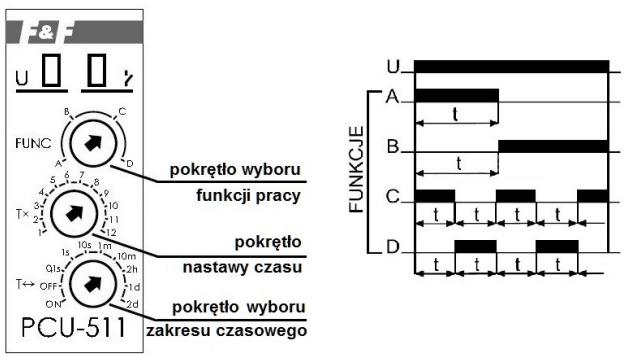

Na podstawie przedstawionego na rysunku wyglądu panelu czołowego i diagramu działania przekaźnika czasowego, określ, w jakim położeniu należy ustawić pokrętło wyboru funkcji pracy, aby uzyskać cykliczne opóźnienie załączania.

Ilustracja do pytania 15
A. W położeniu B
B. W położeniu D
C. W położeniu C
D. W położeniu A
ELE.01 Pytanie 896
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

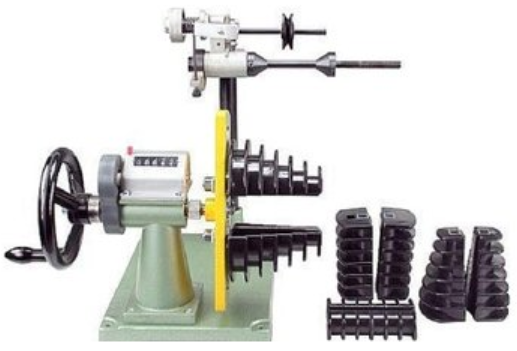

Do czego przeznaczone jest urządzenie przedstawione na ilustracji?

Ilustracja do pytania 16
A. Do impregnowania uzwojeń.
B. Do montażu nabiegunników.
C. Do wyważania wirników.
D. Do nawijania uzwojeń.
ELE.01 Pytanie 897
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

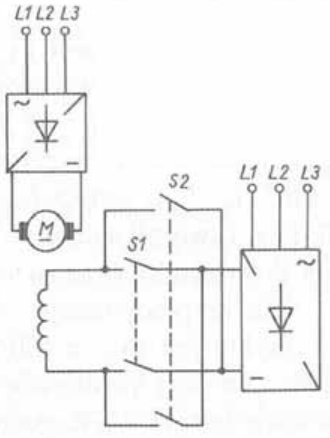

Rysunek przedstawia schemat układu zasilania silnika obcowzbudnego prądu stałego. Układ ten umożliwia

Ilustracja do pytania 17
A. rozruch przez zmianę rezystancji.
B. rozruch gwiazda-trójkąt.
C. regulację prędkości przez zmianę liczby zwoi.
D. pracę nawrotną silnika.
ELE.01 Pytanie 898
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

W układach maszyn elektrycznych wzbudnica

A. jest źródłem prądu stałego zasilającego uzwojenie wzbudzenia generatorów synchronicznych.
B. odpowiada za wzbudzenie prądnic asynchronicznych.
C. zasila uzwojenie tłumiące w dużych prądnicach synchronicznych.
D. jest źródłem magnetyzmu szczątkowego inicjującego proces indukowania się napięć w prądnicach asynchronicznych.
ELE.01 Pytanie 899
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Liczba par biegunów w silniku indukcyjnym wpływa na

A. prędkość wirowania wirnika.
B. sprawność silnika.
C. współczynnik mocy.
D. prądy fazowe silnika.
ELE.01 Pytanie 900
Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Które z wymienionych urządzeń nie jest konieczne w wyposażeniu stanowiska pracy montera wykonującego naprawę prostownika półprzewodnikowego o prądzie znamionowym 2 A?

A. Ergonomiczne krzesło.
B. Suwnica o udźwigu 500 kg.
C. Lampa do oświetlenia miejscowego.
D. Wyciąg wywiewny do szkodliwych oparów.
ELE.01 Pytanie 901
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Który z wymienionych elementów odpowiada za utrzymanie stałej temperatury elementu grzejnego urządzenia?

A. Termostat.
B. Termometr.
C. Termistor.
D. Termopara.
ELE.01 Pytanie 902
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Wyłącznik silnikowy, stanowiący zabezpieczenie przeciążeniowe silnika indukcyjnego, można zastąpić

A. przekaźnikiem termicznym i stycznikiem.
B. wyłącznikiem instalacyjnym.
C. bezpiecznikiem i stycznikiem.
D. termistorem.
ELE.01 Pytanie 903
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Która z wymienionych czynności zalicza się do oględzin maszyny elektrycznej w czasie ruchu?

A. Sprawdzenie stanów styków łączników.
B. Wymiana zużytych szczotek.
C. Pomiar rezystancji izolacji uzwojeń.
D. Obserwacja stopnia nagrzania obudowy.
ELE.01 Pytanie 904
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Jaki element linii napowietrznej przedstawiono na rysunku?

Ilustracja do pytania 24
A. Uchwyt przelotowy.
B. Tłumik drgań.
C. Napinacz przewodów.
D. Trzon prosty.
ELE.01 Pytanie 905
Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Który z wymienionych środków ochrony przeciwporażeniowej należy zastosować jako ochronę dodatkową w czasie eksploatacji sieci elektrycznej o napięciu do 1 kV?

A. Bariery ochronne.
B. Szybkie wyłączenie napięcia.
C. Odstępy izolacyjne.
D. Izolację roboczą części czynnych.
ELE.01 Pytanie 906
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Dwa identyczne źródła o rezystancji wewnętrznej R = 10 Ohm, połączone równolegle, zasilają odbiornik o rezystancji Ro= 100 Ohm prądem I = 1 A Jaka jest wartość siły elektromotorycznej każdego z tych źródeł?

Ilustracja do pytania 26
A. 100 V
B. 105 V
C. 110 V
D. 120 V
ELE.01 Pytanie 907
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

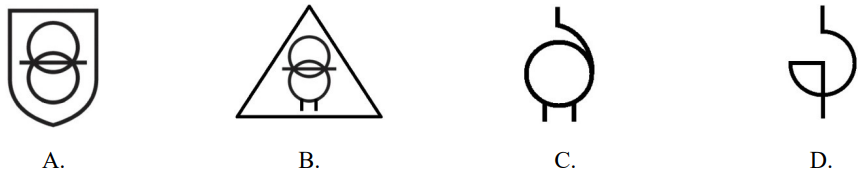

Którym symbolem oznacza się transformator bezpieczeństwa?

Ilustracja do pytania 27
A. D.
B. A.
C. B.
D. C.
ELE.01 Pytanie 908
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Symbol graficzny odłącznika przedstawia rysunek

Ilustracja do pytania 28
A. C.
B. D.
C. A.
D. B.
ELE.01 Pytanie 909
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

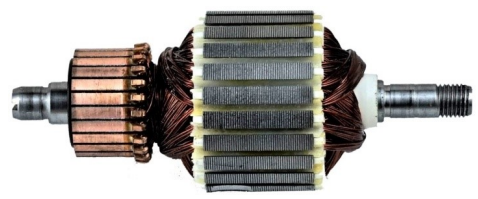

Wirnik jakiego silnika przedstawiono na rysunku?

Ilustracja do pytania 29
A. Synchronicznego.
B. Prądu stałego.
C. Indukcyjnego pierścieniowego.
D. Indukcyjnego klatkowego.
ELE.01 Pytanie 910
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

W obwodzie zasilania trójfazowego silnika indukcyjnego klatkowego o danych znamionowych: Un = 400 V, Pn = 5,5 kW, In = 11,1 A należy wymienić uszkodzony wyłącznik silnikowy z nastawialnym wyzwalaczem przeciążeniowym. Jaki powinien być zakres nastawy wyzwalacza?

A. (6,3-10,0) A
B. (4,0-6,3) A
C. (10,0-16,0) A
D. (14,0-20,0) A
ELE.01 Pytanie 911
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

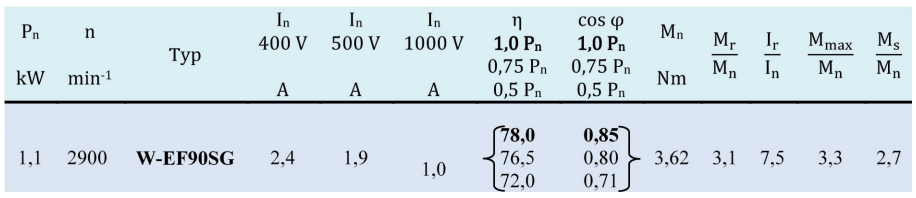

Określ przeciążalność silnika trójfazowego klatkowego o przedstawionych danych katalogowych.

Ilustracja do pytania 31
A. 3,1
B. 3,3
C. 7,5
D. 2,7
ELE.01 Pytanie 912
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

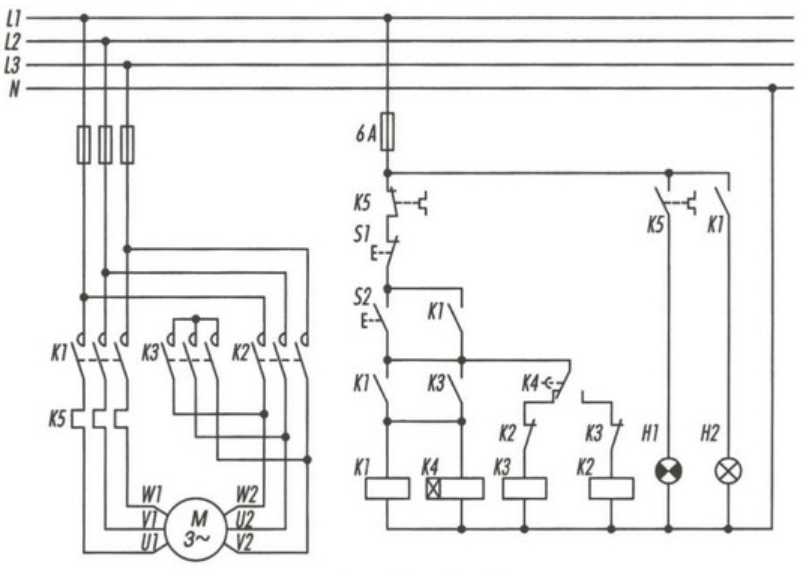

Który element układu sterowania oznaczony jest na schemacie symbolem K4?

Ilustracja do pytania 32
A. Przekaźnik czasowy.
B. Przekaźnik termobimetalowy.
C. Wyzwalacz zwarciowy.
D. Wyzwalacz napięciowy.
ELE.01 Pytanie 913
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

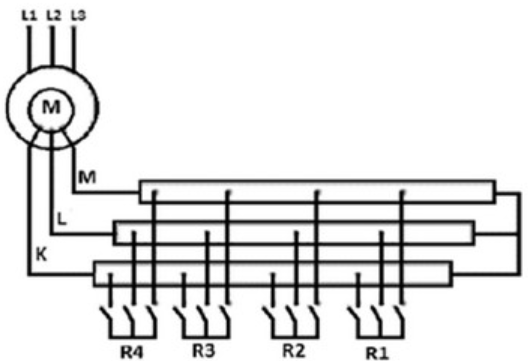

Co oznaczają litery K, L, M na przedstawionym schemacie?

Ilustracja do pytania 33
A. Zaciski uzwojenia wirnika.
B. Zaciski szczotkotrzymaczy.
C. Końce uzwojeń stojana silnika.
D. Początki uzwojeń stojana silnika.
ELE.01 Pytanie 914
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Która z wymienionych czynności nie wchodzi w zakres oględzin urządzeń napędowych w czasie ruchu?

A. Sprawdzenie stopnia nagrzewania obudowy i łożysk.
B. Sprawdzenie działania układów chłodzenia.
C. Kontrola stanu pierścieni ślizgowych i komutatorów.
D. Kontrola poziomu drgań.
ELE.01 Pytanie 915
Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Wskaż prawidłową kolejność czynności, które należy wykonać przy wymianie elementu grzejnego w ogrzewaczu przepływowym po odłączeniu zasilania i rozkręceniu obudowy.

A. Wymontowanie elementu grzejnego, odłączenie przewodów od elementu grzejnego, montaż nowego elementu grzejnego, wymiana uszkodzonych uszczelek, podłączenie przewodów i sprawdzenie stanu styków, zamontowanie obudowy.
B. Wymiana uszkodzonych uszczelek, wymontowanie elementu grzejnego, odłączenie przewodów od elementu grzejnego, montaż nowego elementu grzejnego, podłączenie przewodów i sprawdzenie stanu styków, zamontowanie obudowy.
C. Odłączenie przewodów od elementu grzejnego, wymontowanie elementu grzejnego, wymiana uszkodzonych uszczelek, montaż nowego elementu grzejnego, podłączenie przewodów i sprawdzenie stanu styków, zamontowanie obudowy.
D. Odłączenie przewodów od elementu grzejnego, wymiana uszkodzonych uszczelek, wymontowanie elementu grzejnego, podłączenie przewodów i sprawdzenie stanu styków, montaż nowego elementu grzejnego, zamontowanie obudowy.
ELE.01 Pytanie 916
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Zacisk znajdujący się na obudowie przyłączonego do sieci TT silnika należy połączyć z

A. uziomem ochronnym sieci.
B. zaciskiem N wyłącznika różnicowoprądowego.
C. obudową innego urządzenia.
D. punktem neutralnym transformatora.
ELE.01 Pytanie 917
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

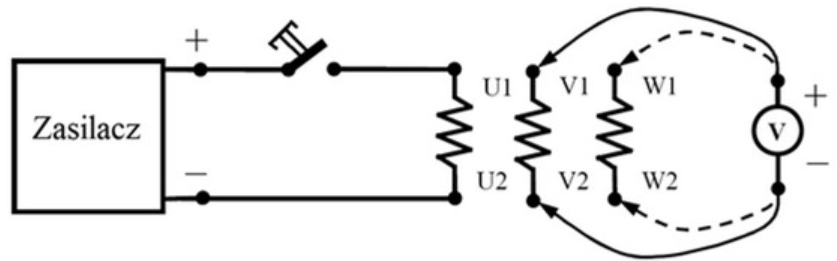

Jaki rodzaj badania maszyny elektrycznej przedstawiony jest na rysunku?

Ilustracja do pytania 37
A. Lokalizację zwarcia zwojowego.
B. Pomiar rezystancji uzwojenia.
C. Ustalenie początków i końców uzwojeń.
D. Sprawdzenie izolacji międzyzwojowej.
ELE.01 Pytanie 918
Kategorie: Obwody elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Wyładowania atmosferyczne występujące w pobliżu linii napowietrznych i kablowych przesyłających prąd elektryczny powodują w nich

A. zwiększenie spadku napięcia.
B. wyindukowanie wysokiego napięcia.
C. obniżenie mocy przesyłowej.
D. obniżenie natężenia prądu.
ELE.01 Pytanie 919
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

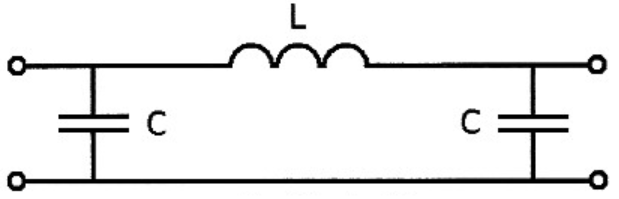

Jaki rodzaj filtru przedstawiono na schemacie?

Ilustracja do pytania 39
A. Środkowoprzepustowy.
B. Górnoprzepustowy.
C. Środkowozaporowy.
D. Dolnoprzepustowy.
ELE.01 Pytanie 920
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Na przedstawionym schemacie cyfrą 1 oznaczono

Ilustracja do pytania 40
A. wewnętrzną linię rozdzielającą.
B. tablicę rozdzielczą odbiorcy.
C. zestaw przyłączeniowo - pomiarowy.
D. przewody wyrównawcze.
