ELE.01 Pytanie 161
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

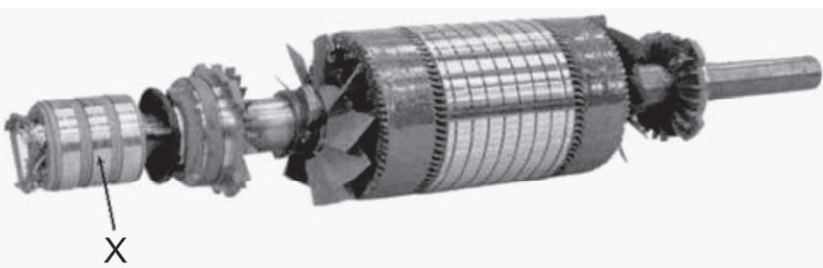

Na zdjęciu literą X oznaczono

Ilustracja do pytania 1
A. pierścienie ślizgowe.
B. koło pasowe.
C. komutator silnika.
D. uzwojenie wirnika.
ELE.01 Pytanie 162
Kategorie: Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

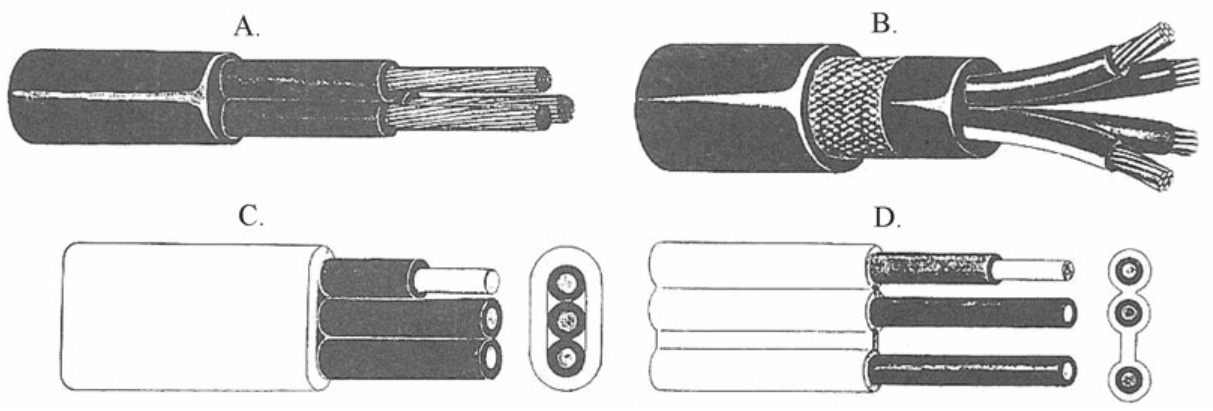

Przewód YDYt przedstawia rysunek

Ilustracja do pytania 2
A. D.
B. C.
C. B.
D. A.
ELE.01 Pytanie 163
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Kategoria użytkowania AC3 dotyczy aparatury łączeniowej silników

A. pierścieniowych: rozruch, wyłączanie.
B. klatkowych: rozruch, rewersowanie, impulsowanie.
C. klatkowych: rozruch, wyłączanie silnika przy pełnej prędkości obrotowej.
D. klatkowych: hamowanie przeciwprądem i impulsowanie.
ELE.01 Pytanie 164
Kategorie: Obwody elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

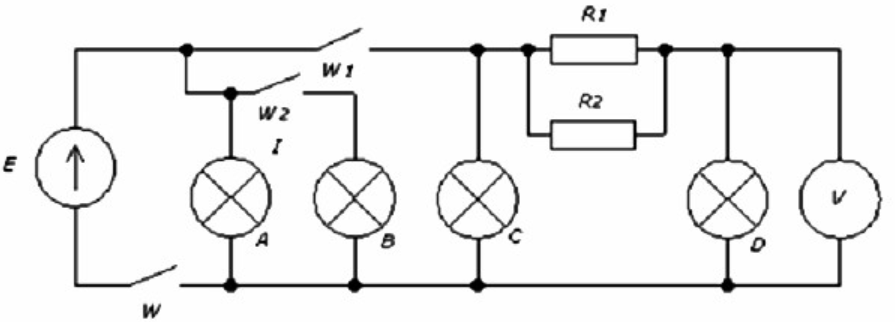

W obwodzie przedstawionym na schemacie źródło o sile elektromotorycznej E = 24 V zasila dwa rezystory R1 = 6 Ω i R2 = 4 Ω oraz cztery żarówki, każda o mocy znamionowej PN = 60 W i napięciu znamionowym UN = 24 V. Wszystkie wyłączniki zostały zamknięte i przepaliła się żarówka C, Jak zmieni się wskazanie woltomierza V?

Ilustracja do pytania 4
A. Wskazanie woltomierza V nie ulegnie zmianie.
B. Wskazanie woltomierza V zmaleje.
C. Wskazanie woltomierza V wzrośnie.
D. Wskazanie woltomierza V wyniesie 0 V.
ELE.01 Pytanie 165
Kategorie: Instalacje i aparatura Materiały i narzędzia Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

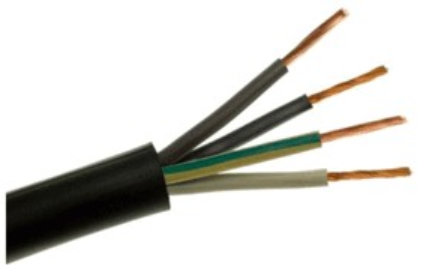

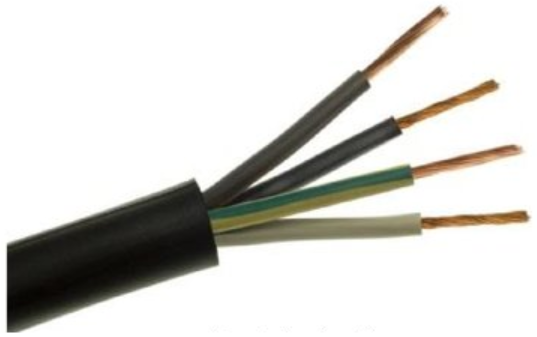

Którym symbolem literowym oznacza się przewód przedstawiony na ilustracji?

Ilustracja do pytania 5
A. YLgYp
B. YDY
C. LgY
D. OWY
ELE.01 Pytanie 166
Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Podstawową rolą wyłącznika różnicowoprądowego w instalacji elektrycznej jest wyłączenie napięcia zasilającego w przypadku

A. obniżenia napięcia roboczego.
B. uszkodzenia izolacji roboczej urządzenia.
C. obciążenia prądem większym niż znamionowy.
D. przepięcia atmosferycznego.
ELE.01 Pytanie 167
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

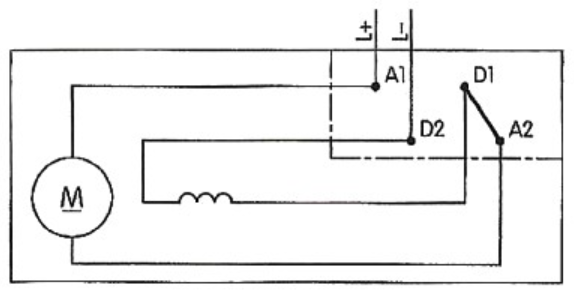

Na rysunku przedstawiono schemat układu połączeń silnika prądu stałego

Ilustracja do pytania 7
A. szeregowego, którego wirnik obraca się w prawo.
B. bocznikowego, którego wirnik obraca się w prawo.
C. szeregowego, którego wirnik obraca się w lewo.
D. bocznikowego, którego wirnik obraca się w lewo.
ELE.01 Pytanie 168
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Silnik oznaczony na tabliczce znamionowej symbolem S2 przeznaczony jest do pracy

A. nieokresowej.
B. dorywczej.
C. przerywanej.
D. ciągłej.
ELE.01 Pytanie 169
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonego w trójkąt, wykonanych podczas jego konserwacji. Jakie uszkodzenie występuje w uzwojeniach tego silnika?

Rezystancja uzwojeń stojana między zaciskamiWartość w Ω
U1 – V17,5
V1 – W17,6
W1 – U115,1

Ilustracja do pytania 9
A. Przerwa w uzwojeniu U1 - U2
B. Zwarcie w uzwojeniu U1 - U2
C. Zwarcie w uzwojeniu W1 - W2
D. Przerwa w uzwojeniu W1 - W2
ELE.01 Pytanie 170
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

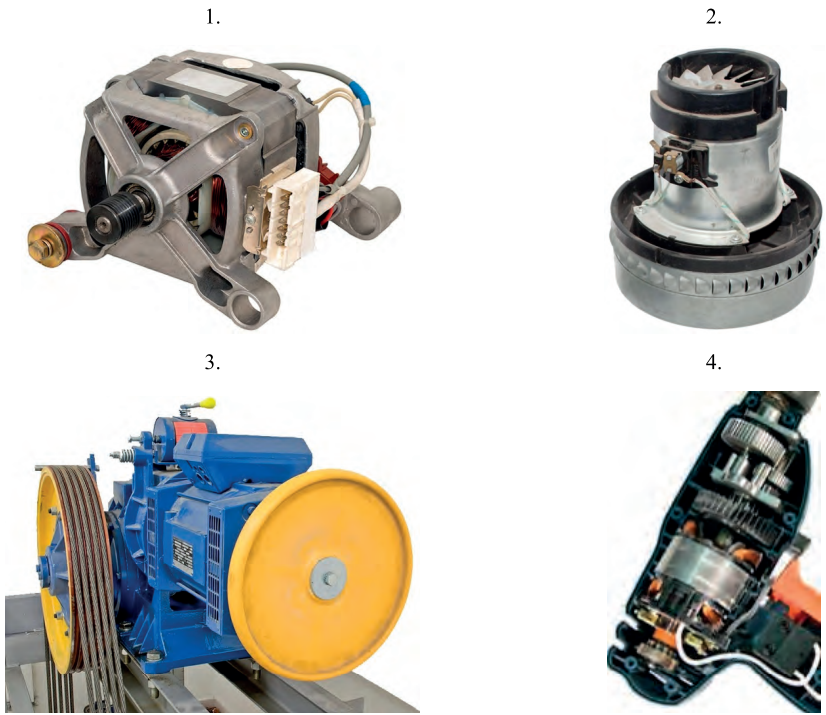

Wskaż nazwy urządzeń elektrycznych, zgodnie z kolejnością rysunków, w których zastosowano następujące silniki?

1.2.3.4.
A.odkurzaczwiertarkawindapralka
B.windaodkurzaczpralkawiertarka
C.pralkawiertarkaodkurzaczwinda
D.pralkaodkurzaczwindawiertarka

Ilustracja do pytania 10
A. B.
B. A.
C. D.
D. C.
ELE.01 Pytanie 171
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Symbol przedstawiony na rysunku stosowany jest do oznaczania diody

Ilustracja do pytania 11
A. Schottky'ego.
B. Zenera.
C. prostowniczej.
D. tunelowej.
ELE.01 Pytanie 172
Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Co może spowodować uszkodzenie izolacji urządzenia elektrycznego?

A. Przepięcie.
B. Przerwa w zasilaniu.
C. Zapad napięcia.
D. Zanik napięcia zasilania.
ELE.01 Pytanie 173
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

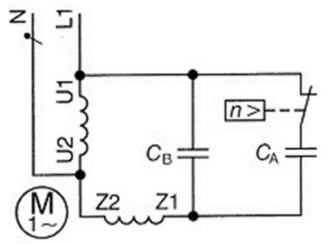

Element oznaczony symbolem n > w układzie silnika elektrycznego przedstawionego na schemacie odłącza kondensator CA w sytuacji, gdy

Ilustracja do pytania 13
A. wystąpi przeciążenie mechaniczne silnika.
B. obniży się napięcie sieci zasilającej.
C. przekroczona zostanie określona prędkość obrotowa silnika.
D. przekroczona zostanie znamionowa wartość prądu.
ELE.01 Pytanie 174
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

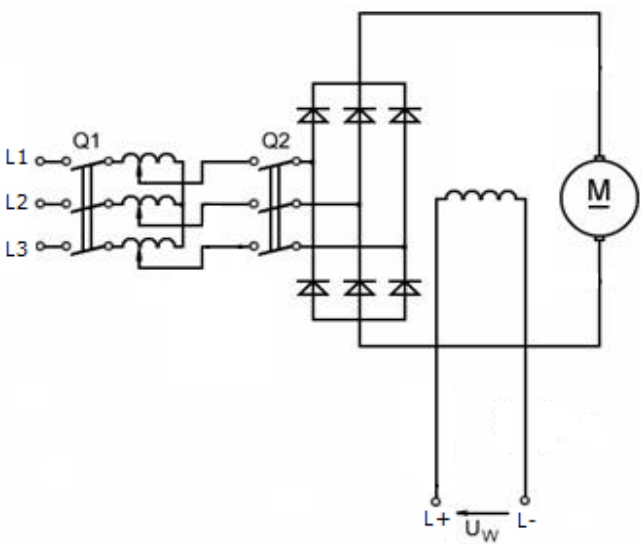

Jak nazywa się element regulacyjny występujący w układzie zasilania silnika przedstawionym na schemacie?

Ilustracja do pytania 14
A. Rozrusznik.
B. Prostownik.
C. Autotransformator.
D. Cyklokonwerter.
ELE.01 Pytanie 175
Kategorie: Obwody elektryczne Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Przewód miedziany ma dopuszczalną gęstość prądu j = 10 A/mm2 . Minimalny przekrój przewodu zasilającego odbiornik o prądzie znamionowym In = 22 A wynosi

A. 2,5 mm2
B. 4 mm2
C. 1,5 mm2
D. 1 mm2
ELE.01 Pytanie 176
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Przyczyną nagłego rozbiegania się silnika bocznikowego i spowodowane nim zadziałanie wyłącznika samoczynnego jest

A. za niskie napięcie zasilające.
B. zwarcie w obwodzie wzbudzenia.
C. zbyt wysokie napięcie zasilające.
D. przerwa w obwodzie wzbudzenia.
ELE.01 Pytanie 177
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

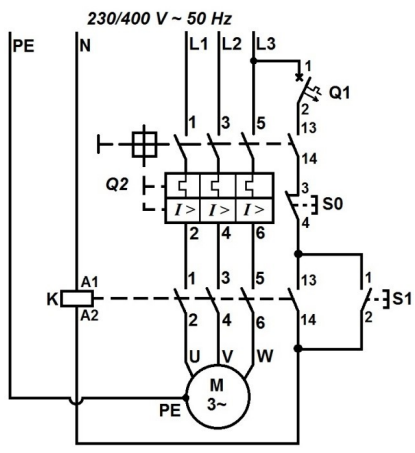

Które urządzenie elektryczne na schemacie zasilania silnika trójfazowego oznaczono symbolem Q2?

Ilustracja do pytania 17
A. Wyłącznik instalacyjny nadprądowy.
B. Przekaźnik termobimetalowy.
C. Wyłącznik silnikowy.
D. Stycznik elektromagnetyczny.
ELE.01 Pytanie 178
Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Do oświetlenia stanowiska pracy z obrabiarką posiadającą elementy wirujące zastosowano świetlówki. Wrażenie zatrzymania elementów wirujących podczas pracy obrabiarki może być spowodowane

A. efektem stroboskopowym.
B. emisją fotoelektronów.
C. fluorescencją zachodząca w luminoforze.
D. działaniem zapłonników.
ELE.01 Pytanie 179
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Do których urządzeń elektroenergetycznych zaliczane są rozłączniki i wyłączniki?

A. Przesyłowych.
B. Odbiorczych.
C. Przetwórczych.
D. Rozdzielczych.
ELE.01 Pytanie 180
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

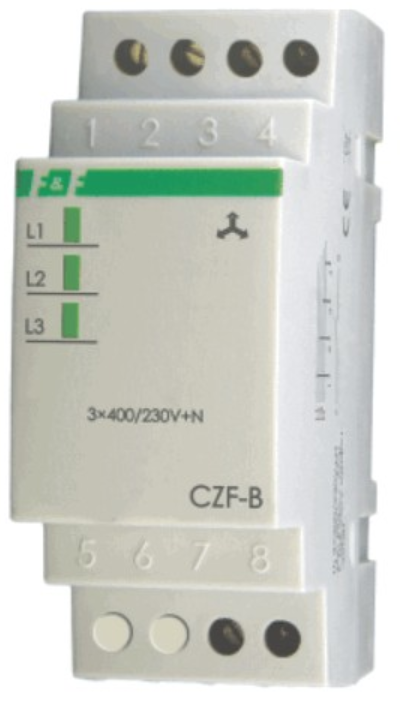

Zadaniem przedstawionego na fotografii aparatu jest odłączenie napięcia w przypadku

Ilustracja do pytania 20
A. zwarcia w instalacji.
B. zbytniego obciążenia prądem.
C. chwilowego przepięcia.
D. zaniku jednej z faz.
ELE.01 Pytanie 181
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

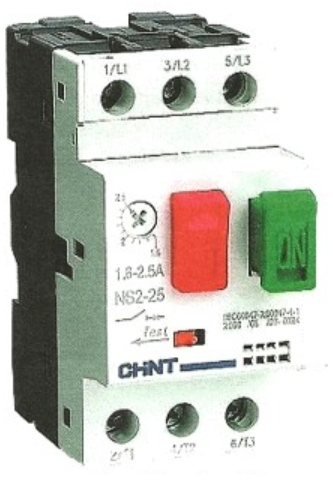

Na zdjęciu przedstawiono

Ilustracja do pytania 21
A. trójfazowy przekaźnik termiczny.
B. trójbiegunowy wyłącznik silnikowy.
C. jednobiegunowy wyłącznik instalacyjny.
D. jednofazowy wyłącznik różnicowoprądowy.
ELE.01 Pytanie 182
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

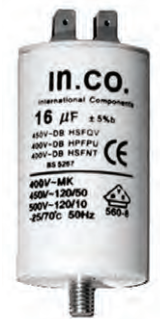

Którą część zamienną silnika indukcyjnego jednofazowego przedstawiono na rysunku?

Ilustracja do pytania 22
A. Kondensator rozruchowy.
B. Hamulec elektromagnetyczny.
C. Wyłącznik odśrodkowy.
D. Czujnik temperatury.
ELE.01 Pytanie 183
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono symbol graficzny

Ilustracja do pytania 23
A. cewki przekaźnika działającego ze zwłoką czasową przy zamykaniu.
B. elementu grzejnego.
C. gniazda wtyczkowego podwójnego.
D. łącznika krzyżowego.
ELE.01 Pytanie 184
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Zadaniem przedstawionego na fotografii aparatu jest odłączenie napięcia w przypadku

Ilustracja do pytania 24
A. chwilowego przepięcia.
B. zwarcia w instalacji.
C. zbytniego obciążenia prądem.
D. zaniku jednej z faz
ELE.01 Pytanie 185
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Na rysunku przedstawiony został transformator trójfazowy Jaki element transformatora wskazuje strzałka?

Ilustracja do pytania 25
A. Przełącznik zakresów.
B. Uzwojenie transformatora.
C. Rdzeń magnetyczny.
D. Konserwator oleju.
ELE.01 Pytanie 186
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

W trakcie rozruchu z wykorzystaniem przełącznika gwiazda-trójkąt, prąd rozruchowy silnika indukcyjnego klatkowego osiąga wartość

A. 8•IN
B. 5•IN
C. 3•IN
D. 7•IN
ELE.01 Pytanie 187
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Symbol graficzny pokazany na rysunku przedstawia silnik prądu stałego

Ilustracja do pytania 27
A. szeregowy.
B. obcowzbudny.
C. szeregowo-bocznikowy.
D. bocznikowy.
ELE.01 Pytanie 188
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Którą z wymienionych czynności należy wykonać w pierwszej kolejności podczas wymiany styków pomocniczych stycznika zamontowanego w układzie sterowania?

A. Odblokować lub odkręcić styki pomocnicze.
B. Odłączyć zasilanie i zabezpieczyć przed załączeniem.
C. Zlokalizować właściwy stycznik w układzie.
D. Odkręcić przewody od zacisków styków.
ELE.01 Pytanie 189
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

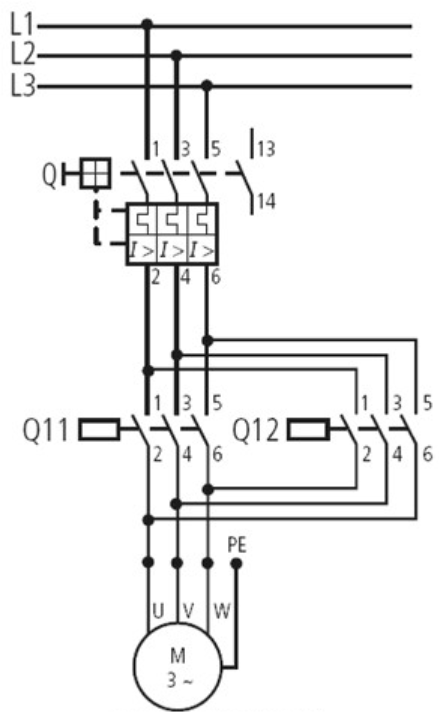

Przedstawiony na schemacie układ zasilania silnika umożliwia

Ilustracja do pytania 29
A. zmianę kierunków obrotów.
B. zmianę prędkości obrotowej.
C. rozruch gwiazda-trójkąt.
D. hamowanie przeciwprądem.
ELE.01 Pytanie 190
Kategorie: Obwody elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Określ, ile gniazd podwójnych powinno być zainstalowanych w pokoju o wymiarach 4 m x 3 m wiedząc, że zalecane jest, aby "na każde 4 do 6 m2 powierzchni pokoju mieszkalnego było jedno gniazdo wtyczkowe podwójne, nie mniej jednak niż dwa gniazda".

A. 2 do 3 gniazda podwójne.
B. 3 do 4 gniazda podwójne.
C. 4 do 5 gniazd podwójne.
D. 5 do 6 gniazd podwójne.
ELE.01 Pytanie 191
Kategorie: Instalacje i aparatura Pomiary elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Do pomiaru rezystancji izolacji elektrycznej o napięciu znamionowym 110 V należy użyć miernika o napięciu probierczym

A. 800 V
B. 1000 V
C. 1500 V
D. 500 V
ELE.01 Pytanie 192
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

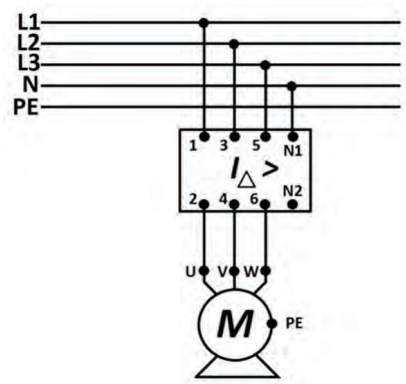

Określ, z którym elementem układu należy połączyć zacisk ochronny PE silnika trójfazowego pracującego w sieci TN-S, którego schemat przedstawiono na rysunku?

Ilustracja do pytania 32
A. Z zaciskiem N2 wyłącznika.
B. Z zaciskiem NI wyłącznika.
C. Z przewodem PE sieci.
D. Z przewodem N sieci.
ELE.01 Pytanie 193
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Rdzeń magnetyczny do transformatora energetycznego wykonuje się ze stali z domieszką

A. molibdenu.
B. siarki.
C. miedzi.
D. krzemu.
ELE.01 Pytanie 194
Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Do prac pod napięciem w rozdzielnicy 6 kV nie wolno używać

A. izolowanych kleszczy monterskich.
B. drążków wskaźnikowych wysokiego napięcia.
C. chwytaków do bezpieczników.
D. drążków manipulacyjnych izolacyjnych.
ELE.01 Pytanie 195
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Najlepszym środkiem ochrony przed skutkami nadmiernego wzrostu napięcia wskutek wyładowania atmosferycznego jest zastosowanie

A. odgromników.
B. wyłączników nadmiarowoprądowych.
C. bezpieczników.
D. wyłączników różnicowoprądowych.
ELE.01 Pytanie 196
Kategorie: Instalacje i aparatura Materiały i narzędzia Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Którym symbolem literowym oznacza się przewód przedstawiony na rysunku?

Ilustracja do pytania 36
A. OWY
B. LgY
C. YLgYp
D. YDY
ELE.01 Pytanie 197
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Przystępując do wymiany uszkodzonego stycznika w obwodzie sterowania należy

A. pracować w rękawicach elektroizolacyjnych i posługiwać się izolowanymi narzędziami.
B. pracować w okularach ochronnych i posługiwać się izolowanymi narzędziami.
C. wyłączyć napięcie zasilania, zabezpieczyć przed włączeniem i sprawdzić brak napięcia w obwodzie.
D. osłonić sąsiadujące elementy znajdujące się pod napięciem tak, aby w trakcie wymiany nie doszło zwarcia.
ELE.01 Pytanie 198
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

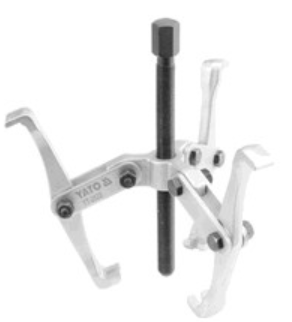

Urządzenie przestawione na zdjęciu służy do

Ilustracja do pytania 38
A. obróbki skrawaniem metali.
B. montażu łożysk.
C. odkręcania śrub.
D. demontażu łożysk.
ELE.01 Pytanie 199
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Jaką funkcję spełnia bramka tyrystora, którego symbol graficzny przedstawiono na rysunku?

Ilustracja do pytania 39
A. Umożliwia wyłączenie tyrystora przy dodatniej polaryzacji anody względem katody.
B. Umożliwia załączenie tyrystora przy ujemnej polaryzacji anody względem katody.
C. Umożliwia załączenie tyrystora przy dodatniej polaryzacji anody względem katody.
D. Umożliwia wyłączenie tyrystora przy ujemnej polaryzacji anody względem katody.
ELE.01 Pytanie 200
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

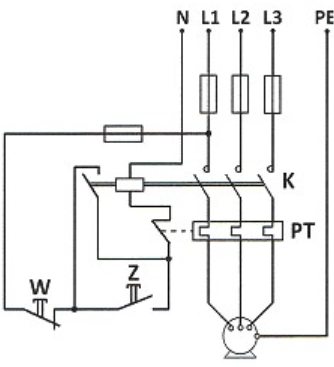

Na rysunku przedstawiono schemat układu zasilającego silnik trójfazowy. Które z wymienionych zdarzeń może wystąpić, jeśli w wyniku zadziałania układu SPZ w sieci zasilającej nastąpi zanik napięcia trwający około 1 sekundy?

Ilustracja do pytania 40
A. Powstanie przepięcia w układzie.
B. Wyłączenie układu sterującego.
C. Przepalenie wkładek bezpieczników w układzie,
D. Zadziałanie przekaźnika termobimetalowego.
