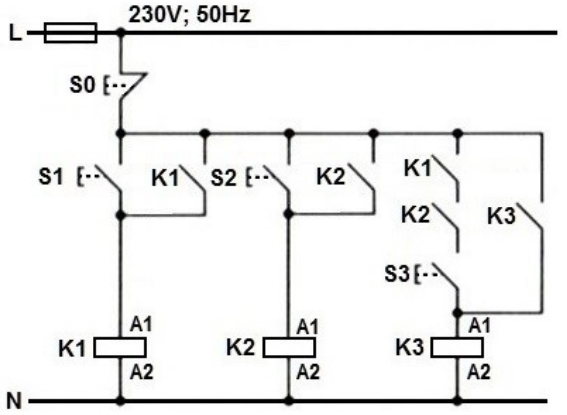

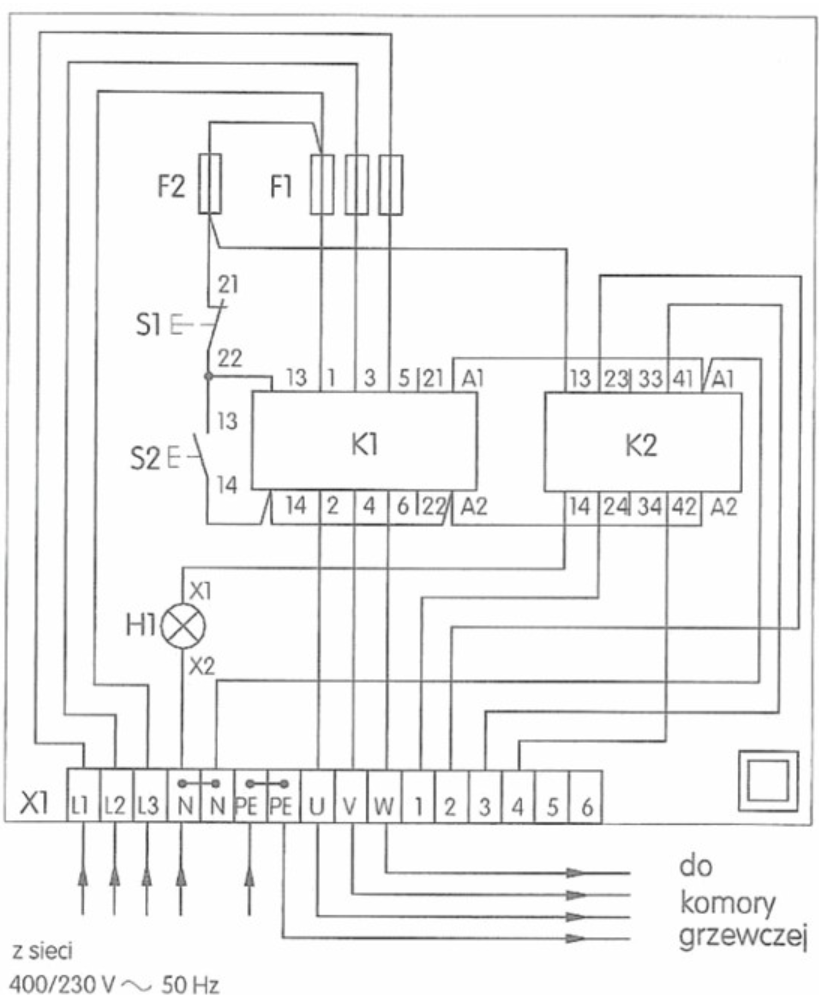

W układzie połączonym zgodnie ze schematem montażowym przedstawionym na rysunku, bezpiecznik trójfazowy F1 włączony jest między listwą zaciskową X1 a stycznikiem K1 w taki sposób, że jest zachowana ciągłość między

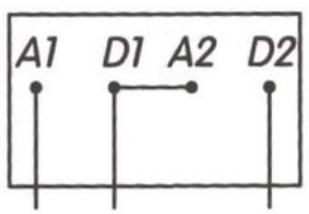

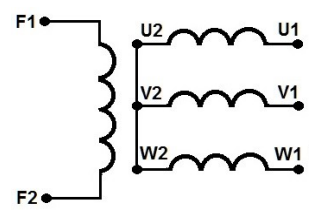

Rezystancja uzwojenia między zaciskami | Wartość w Ω |
---|---|
F1 – F2 | 0,1 |
U1 – V1 | 10,0 |
V1 – W1 | 20,0 |
W1 – U1 | 10,0 |
Moc znamionowa | Prędkość obrotowa | Prąd znamionowy | Sprawność | Współczynnik mocy | Moment znamionowy | Krotność momentu rozruchowego | Krotność prądu rozruchowego | Krotność momentu maksymalnego |
---|---|---|---|---|---|---|---|---|
Pn kW (HP) | n min-1 | In A | η % | cosφ - | Mn Nm | Ma/ Mn - | Ia/In - | Mk/Mn - |
0,75 (1,0) | 935 | 2,20 | 75,9 | 0,65 | 7,7 | 2,9 | 4,8 | 3,0 |
1,1 (1,5) | 925 | 3,00 | 78,1 | 0,67 | 11,4 | 3,0 | 4,8 | 3,0 |
1,5 (2,0) | 930 | 4,20 | 79,8 | 0,65 | 15,4 | 2,0 | 4,2 | 2,6 |
2,2 (3,0) | 950 | 5,50 | 81,8 | 0,70 | 22,1 | 2,5 | 6,5 | 2,9 |
Koszt materiałów | - 145,00 zł |
Czas wykonania instalacji | - 5 godzin |
VAT od kosztu materiałów | - 22% |
Koszt jednej roboczogodziny | - 20 zł |

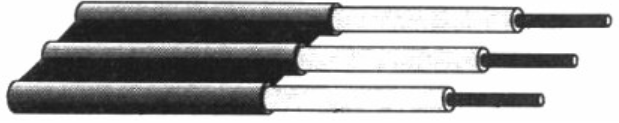

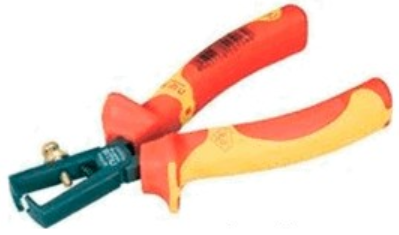

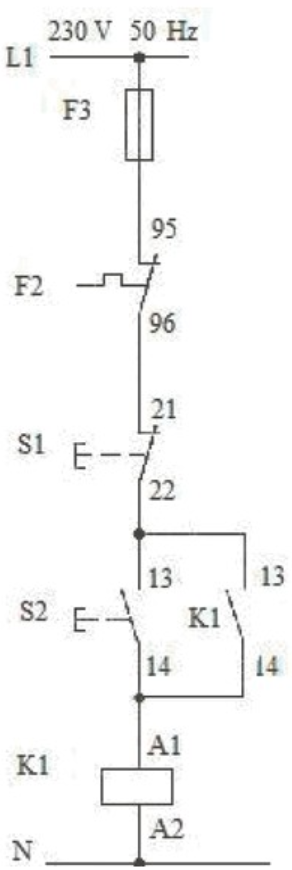

Tabela z wynikami pomiaru ciągłości połączeń | |
---|---|
Punkty pomiarowe | Wartość rezystancji w Ω |
F2:96 i S1:21 | 0 |
S1:21 i S1:22 | 0 |
S1:22 i S2:13 | 0 |
S1:22 i K1:13 | ∞ |
S2:13 i S2:14 | ∞ |
K1:13 i K1:14 | ∞ |
S2:14 i K1:A1 | 0 |
K1:14 i K1:A1 | 0 |

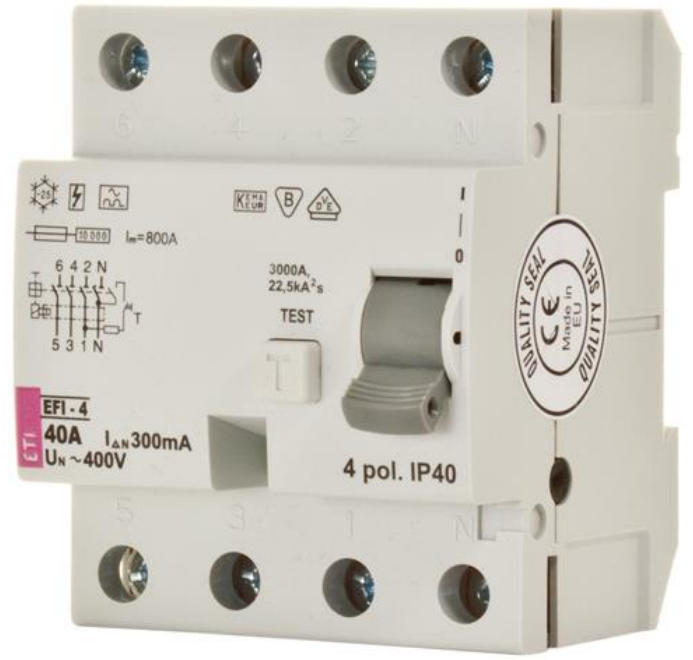

A. RA · Ia ≤ UL |
B. RA · Ia ≤ 2UL |
C. RA · Ia ≥ UL |
D. RA · Ia ≥ 2UL |

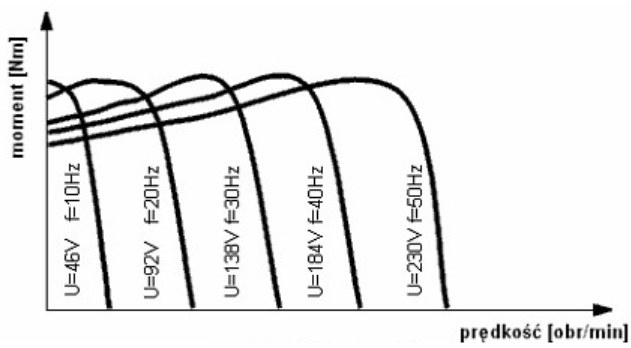

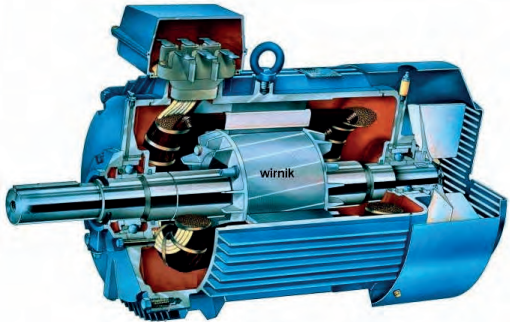

Rezystancja uzwojeń stojana między zaciskami | Wartość w Ω |
---|---|
U1 – V1 | 15,0 |
V1 – W1 | 15,0 |
W1 – U1 | 30,0 |

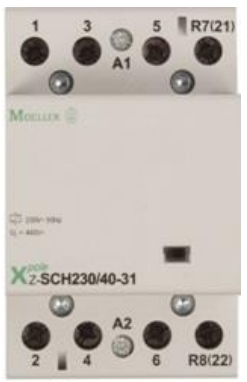

Stycznik | Znamionowy prąd pracy | Liczba styków NO | Liczba styków NC |
---|---|---|---|
1. | 31 A | 4 | 0 |
2. | 31 A | 3 | 1 |
3. | 40 A | 3 | 1 |
4. | 40 A | 4 | 0 |

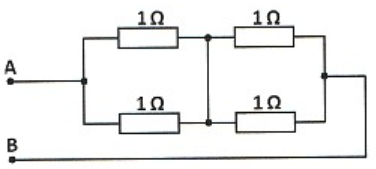

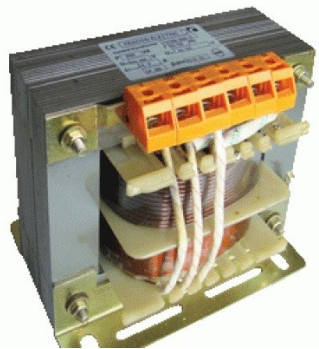

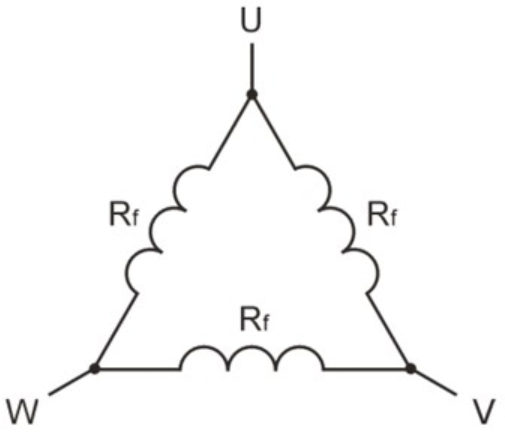

A. Rf = 1/3 RUV B. Rf = 1/2 RUV C. Rf = 2/3 RUV D. Rf = 3/2 RUV |
Rezystancja | Wartość | |
A. | RL1-N | 50 MΩ |
B. | RL2-PE | 1,6 MΩ |
C. | RL3-PEN | 100 kΩ |
D. | RL1-L2 | 800 kΩ |
