ELE.01 Pytanie 281
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Który z wymienionych łączników elektrycznych ma zdolność wyłączania prądów zwarciowych?

A. Odłącznik.
B. Rozłącznik izolacyjny.
C. Rozłącznik manewrowy.
D. Wyłącznik.
ELE.01 Pytanie 282
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

W falowniku zasilającym silnik indukcyjny klatkowy zwiększono nastawę częstotliwości. Przy założeniu, że U/f = constans, prędkość obrotowa n silnika wzrośnie i moment rozruchowy silnika Mr,

A. wzrośnie dwukrotnie. ętrnna fi -7 9I~1
B. zmaleje.
C. wzrośnie.
D. nie zmieni się.
ELE.01 Pytanie 283
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Element oznaczony numerem X, to

Ilustracja do pytania 3
A. bezpiecznik topikowy.
B. wyłącznik różnicowoprądowy.
C. wyłącznik instalacyjny.
D. przekaźnik termiczny.
ELE.01 Pytanie 284
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Który silnik oznaczany jest za pomocą przedstawionego na rysunku symbolu graficznego?

Ilustracja do pytania 4
A. Liniowy.
B. Skokowy.
C. Szeregowy prądu stałego.
D. Komutatorowy jednofazowy.
ELE.01 Pytanie 285
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Wdrażanie silnika po montażu lub konserwacji, w trakcie którego następuje między innymi docieranie łożysk, pierścieni ślizgowych i szczotek, przeprowadza się w stanie

A. biegu jałowego.
B. zwarcia pomiarowego.
C. niewielkiego przeciążenia.
D. obciążenia znamionowego.
ELE.01 Pytanie 286
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Prędkość pola wirującego n w maszynie indukcyjnej zależy od współczynnika 60 i zależności

A. f/p
B. U/f
C. f/U
D. p/f
ELE.01 Pytanie 287
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

W którym silniku elektrycznym wirnik obraca się ze stałą prędkością obrotową w zakresie zmian obciążenia od zera do znamionowego?

A. Indukcyjnym.
B. Uniwersalnym.
C. Bocznikowym.
D. Synchronicznym.
ELE.01 Pytanie 288
Kategorie: Obwody elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

W celu określenia mocy grzejnika elektrycznego połączono obwód pomiarowy, którego schemat przedstawiono na rysunku i otrzymano wyniki: U = 230 V, I = 5 A. Jaka jest moc tego grzejnika?

Ilustracja do pytania 8
A. 46 W
B. 815 W
C. 230 W
D. 1150 W
ELE.01 Pytanie 289
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Jaką moc pobiera trójfazowy grzejnik rezystancyjny, którego schemat połączeń przedstawiono na rysunku, jeżeli wartość napięcia fazowego w sieci wynosi 230V?

Ilustracja do pytania 9
A. 3450 W
B. √3·1150 W
C. √3·3450 W
D. 1150 W
ELE.01 Pytanie 290
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Na którym rysunku przedstawiono charakterystykę mechaniczną silnika szeregowego prądu stałego?

Ilustracja do pytania 10
A. C.
B. B.
C. A.
D. D.
ELE.01 Pytanie 291
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Które z przedstawionych narzędzi jest przeznaczone do demontażu kół zębatych z wałów silników elektrycznych?

Ilustracja do pytania 11
A. Narzędzie 4.
B. Narzędzie 1.
C. Narzędzie 3.
D. Narzędzie 2.
ELE.01 Pytanie 292
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Stycznik S2 w układzie przedstawionym na schemacie służy do przeprowadzania

Ilustracja do pytania 12
A. hamowania dynamicznego.
B. rozruchu.
C. synchronizacji.
D. hamowania przeciwprądem.
ELE.01 Pytanie 293
Kategorie: Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Do jakiego rodzaju maszyn zaliczany jest silnik reduktorowy?

A. Synchronicznych.
B. Uniwersalnych.
C. Indukcyjnych klatkowych.
D. Indukcyjnych pierścieniowych.
ELE.01 Pytanie 294
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Które z wymienionych urządzeń elektrycznych należy zastosować do kontroli parametrów napięcia zasilającego silnik indukcyjny?

A. Wyłącznik nadprądowy.
B. Wyłącznik silnikowy.
C. Warystor.
D. Czujnik zaniku i kontroli faz.
ELE.01 Pytanie 295
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono zależność prędkości obrotowej silnika bocznikowego prądu stałego w funkcji natężenia prądu dla różnych rezystancji dodatkowych, włączonych w obwód twornika. Która charakterystyka odpowiada najwyższej wartości rezystancji dodatkowej?

Ilustracja do pytania 15
A. D.
B. B.
C. C.
D. A.
ELE.01 Pytanie 296
Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

W zakres oględzin maszyn elektrycznych wchodzi

A. ocena stanu technicznego za pomocą zmysłów.
B. oczyszczenie z kurzu i smaru.
C. uruchomienie i nadzór.
D. demontaż pokryw czołowych i osłon.
ELE.01 Pytanie 297
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

W którym z wymienionych przypadków transformator ma największą sprawność?

A. W stanie jałowym, ponieważ straty w uzwojeniach są bardzo małe.
B. W stanie zwarcia, ponieważ straty w rdzeniu są bardzo małe.
C. Przy obciążeniu zbliżonym do znamionowego, gdy straty w rdzeniu i straty w uzwojeniach są porównywalne.
D. Przy niewielkim obciążeniu, gdy straty w uzwojeniach są znacznie mniejsze od strat w rdzeniu.
ELE.01 Pytanie 298
Kategorie: Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Tabela zawiera ceny i ilości materiałów wykorzystanych do wykonania instalacji w mieszkaniu oraz cztery kalkulacje kosztów. Wskaż poprawnie sporządzoną kalkulację kosztów materiałowych.

MateriałCena jednostkowa złIlośćKoszt zł
Rozdzielnica60,001 szt.60,0060,0060,0060,00
Wyłącznik typu S20,004 szt.80,0080,0080,0080,00
Wyłącznik różnicowoprądowy80,001 szt.80,0080,0080,0080,00
Przewód YDY 3x2,5 mm²2,00100 m200,00200,00200,00200,00
Puszka instalacyjna2,0020 szt.40,0040,0040,0040,00
Gniazdo instalacyjne10,0010 szt.10,00100,00100,00100,00
Wyłącznik podtynkowy10,004 szt.40,0040,0040,0040,00
Oprawa oświetleniowa25,004 szt.100,00250,00100,00100,00
Razem610,00850,00700,00780,00
ABCD

A. C.
B. D.
C. A.
D. B.
ELE.01 Pytanie 299
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

W celu wykrycia uszkodzenia w obwodzie grzejnika trójfazowego, którego schemat przedstawiono na rysunku, wykonano pomiary napięcia na jego zaciskach. Na podstawie wyników pomiarów zawartych w tabeli, określ rodzaj uszkodzenia występującego w obwodzie grzejnika.

Pomiar pomiędzy zaciskamiWartość napięcia V
1 - 2230
1 - 3230
1 - 4230
2 - 30
2 - 40
3 - 40

Ilustracja do pytania 19
A. Zwarcie między przewodem zasilającym w fazie L1 i neutralnym.
B. Przerwa w dwóch przewodach zasilających grzejnik.
C. Zwarcie między zwojami w każdym elemencie grzejnym grzejnika.
D. Przerwa w elementach grzejnych grzejnika.
ELE.01 Pytanie 300
Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Którą klasę ochronności posiada urządzenie elektryczne oznaczone przedstawionym symbolem graficznym?

Ilustracja do pytania 20
A. Klasę III
B. Klasę II
C. Klasę I
D. Klasę 0
ELE.01 Pytanie 301
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Po zmontowaniu przezwojonego i wysuszonego silnika elektrycznego o mocy znamionowej około 1 kW należy go poddać procesowi wdrożenia, który polega na dotarciu łożysk, pierścieni ślizgowych, komutatora i szczotek oraz sprawdzeniu kierunku prędkości obrotowej. Proces ten przeprowadza się po uruchomieniu silnika na około

A. 10 minut w stanie jałowym.
B. 1 minutę w stanie obciążenia.
C. 10 minut w stanie obciążenia.
D. 1 minutę w stanie jałowym.
ELE.01 Pytanie 302
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Z którym zaciskiem należy połączyć zacisk 42 stycznika K2 według przedstawionego schematu montażowego?

Ilustracja do pytania 22
A. Z zaciskiem 3 listwy zaciskowej X1
B. Z zaciskiem 22 stycznika K1
C. Z zaciskiem 4 listwy zaciskowej X1
D. Z zaciskiem A2 stycznika K1
ELE.01 Pytanie 303
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Przedstawiony na rysunku schemat układu zasilania i sterowania silnika trójfazowego służy do

Ilustracja do pytania 23
A. regulacji prędkości w silniku dwubiegowym.
B. rozruchu gwiazda-trójkąt.
C. zmiany kierunku obrotów.
D. hamowania dynamicznego prądem stałym.
ELE.01 Pytanie 304
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Który element elektroniczny charakteryzują parametry: średni prąd przewodzenia, powtarzalny szczytowy prąd przewodzenia, powtarzalne szczytowe napięcie blokowania, powtarzalne szczytowe napięcie wsteczne?

A. Tyrystor.
B. Tranzystor.
C. Diodę prostowniczą.
D. Diodę Zenera.
ELE.01 Pytanie 305
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Zgodnie z normą PN-EN 60947 kategoria obciążenia stycznika określona symbolem AC-1 oznacza zastosowanie

A. przy obciążeniu o małej indukcyjności, w urządzeniach gospodarstwa domowego.
B. do silników pierścieniowych: rozruch, wyłączenie.
C. do silników bocznikowych: rozruch, hamowanie przeciwprądem.
D. przy obciążeniu rezystancyjnym lub o małej indukcyjności.
ELE.01 Pytanie 306
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Jaką funkcję pełnią bieguny pomocnicze w silniku prądu stałego?

A. Zwiększają moment rozruchowy.
B. Zmniejszają prąd rozruchu.
C. Wzbudzają silnik.
D. Poprawiają komutację.
ELE.01 Pytanie 307
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono charakterystyki zewnętrzne prądnic:

Ilustracja do pytania 27
A. 1 - bocznikowej, 2 - szeregowej.
B. 1 - bocznikowej, 2 - obcowzbudnej.
C. 1 - obcowzbudnej, 2 - szeregowej.
D. 1 - obcowzbudnej, 2 - bocznikowej.
ELE.01 Pytanie 308
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Poniższe charakterystyki mechaniczne przedstawiają zależność między momentem i prędkością obrotową M = f(n), dla silnika trójfazowego. Który z poniższych rysunków odpowiada regulacji częstotliwościowej przy zachowaniu następujących warunków pracy: U/f = const i f2>f1?

Ilustracja do pytania 28
A. B.
B. A.
C. D.
D. C.
ELE.01 Pytanie 309
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Które przyciski sterujące muszą zostać naciśnięte w celu załączenia stycznika pracującego w układzie pokazanym na schemacie, a które w celu jego wyłączenia?

ZałączenieS1 lub S2jednocześnie
S1 i S2		S1 lub S2jednocześnie
S1 i S2
Wyłączeniejednocześnie
S3 i S4		jednocześnie
S3 i S4		S3 lub S4S3 lub S4
A.B.C.D.

Ilustracja do pytania 29
A. B.
B. D.
C. C.
D. A.
ELE.01 Pytanie 310
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Symbol graficzny wyłącznika przedstawiono na rysunku

Ilustracja do pytania 30
A. D.
B. C.
C. B.
D. A.
ELE.01 Pytanie 311
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono schemat układu zasilania i sterowania silnika

Ilustracja do pytania 31
A. klatkowego z przełącznikiem gwiazda-trójkąt.
B. pierścieniowego z przełącznikiem obrotów lewo-prawo.
C. pierścieniowego z rozrusznikiem rezystancyjnym.
D. klatkowego z regulacją prędkości.
ELE.01 Pytanie 312
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Która z wymienionych grup parametrów dotyczy diody prostowniczej?

A. Napięcie blokowania, prąd przewodzenia.
B. Indukcyjność znamionowa, prąd znamionowy.
C. Pojemność znamionowa, prąd znamionowy.
D. Napięcie wsteczne, prąd przewodzenia.
ELE.01 Pytanie 313
Kategorie: Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Udzielając pierwszej pomocy pracownikowi zajezdni wózków akumulatorowych oparzonemu elektrolitem należy powstałą ranę przemyć

A. alkoholem etylowym.
B. bieżącą wodą.
C. wodą utlenioną.
D. kwasem octowym.
ELE.01 Pytanie 314
Kategorie: Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

W jaki sposób należy ułożyć poszkodowanego w przypadku omdlenia?

A. Z uniesionym do góry tułowiem.
B. Z uniesionymi do góry nogami.
C. W pozycji bocznej ustalonej.
D. W pozycji półsiedzącej.
ELE.01 Pytanie 315
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Do której grupy łączników elektrycznych zalicza się stycznik elektromagnetyczny?

A. Wyłączników.
B. Przełączników.
C. Rozłączników.
D. Przekaźników.
ELE.01 Pytanie 316
Kategorie: Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…

ALY 750 to przewód

A. aluminiowy, o żyle jednodrutowej i izolacji polietylenowej.
B. aluminiowy, o żyle wielodrutowej i izolacji polwinitowej.
C. miedziany, o żyle jednodrutowej i izolacji polwinitowej.
D. miedziany, o żyle wielodrutowej i izolacji polietylenowej.
ELE.01 Pytanie 317
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Jaką prędkość obrotową ma wirnik silnika asynchronicznego o liczbie par biegunów równej 2, zasilanego napięciem 110 V o częstotliwości 60 Hz, jeżeli silnik pracuje przy poślizgu 5%?

A. 1 425 obr/min
B. 1 710 obr/min
C. 1 890 obr/min
D. 1 575 obr/min
ELE.01 Pytanie 318
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

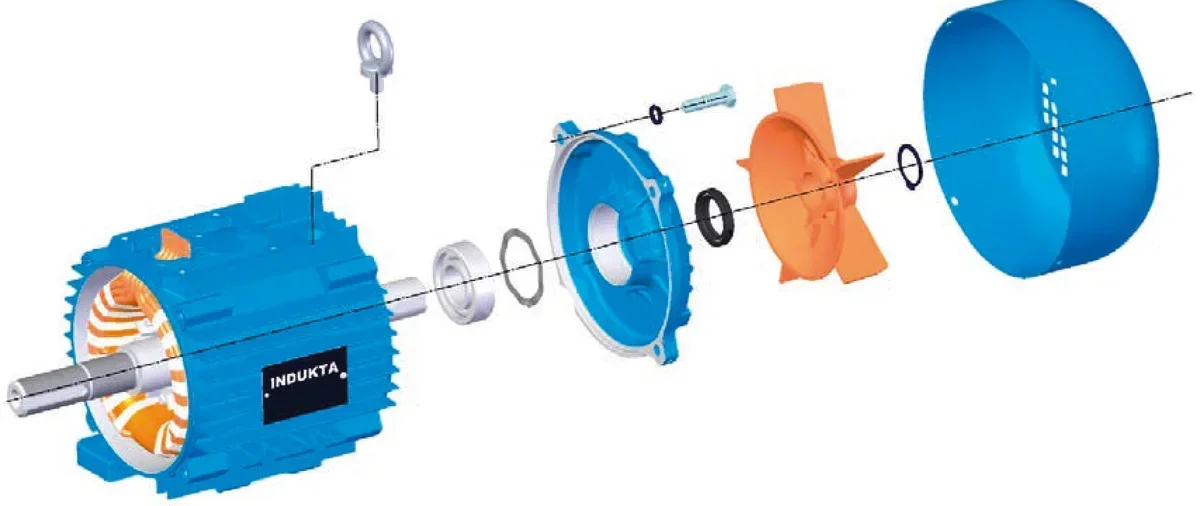

Która z wymienionych czynności powinna być wykonana w kolejnym etapie demontażu, obejmującego wyjęcie wirnika w silniku przedstawionym na ilustracji, po zdjęciu przewietrznika?

Ilustracja do pytania 38
A. Wykręcenie szpilek.
B. Wykręcenie dławików izolacyjnych.
C. Odkręcenie łap.
D. Zbicie tarcz łożyskowych.
ELE.01 Pytanie 319
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Która z wymienionych przyczyn wywołuje charakterystyczne buczenie trójfazowego silnika indukcyjnego podczas jego pracy?

A. Znaczna asymetria napięcia zasilania.
B. Przeciążenie silnika.
C. Zbyt wysokie napięcie zasilania.
D. Zerwanie sprzęgła łączącego silnik z maszyną roboczą.
ELE.01 Pytanie 320
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Który z wymienionych przewodów może być wykorzystany do nawinięcia uzwojenia stojana silnika asynchronicznego?

A. YDYt
B. DN2E
C. OMYp
D. AsXSn
