Obsługa maszyn i urządzeń do …
Symbolem X na rysunku przedstawiającym schemat instalacji do wytwarzania z tworzyw sztucznych membran kapilarnych oznaczono
A. filtr.
B. zawór.
C. pompę.
D. manometr.
Filtrowanie pytań
CHM.01 Pytanie 2
Obsługa maszyn i urządzeń do …
Na rysunku przedstawiono symbole stosowane w automatycznym sterowaniu wtryskarką. Wybierz kolejność sekwencji, która przedstawia prawidłowe zaprogramowanie fragmentu procesu.
A. 6, 5, 2, 3
B. 1, 2, 5, 4
C. 1, 2, 4, 3
D. 2, 6, 3, 4
Obsługa maszyn i urządzeń do …
Na rysunku przedstawiono symbol graficzny będący oznaczeniem
A. pompy o stałej wydajności.
B. cylindra dwustronnego działania.
C. zbiornika bezciśnieniowego.
D. śruby pociągowej z rowkiem klinowym.
CHM.01 Pytanie 4
Obsługa maszyn i urządzeń do …
Wsteczny przepływ tworzywa w czasie wtrysku jest zablokowany przez zawór
A. trójdrogowy.
B. pierścieniowy.
C. grzybkowy.
D. termostatyczny.
Obsługa maszyn i urządzeń do …
Na rysunku przedstawiono symbol graficzny będący oznaczeniem
A. manometru.
B. cylindra.
C. akumulatora.
D. zbiornika.
CHM.01 Pytanie 6
Obsługa maszyn i urządzeń do …
Za pomocą automatycznego sterowania wtryskarką nie można
A. kontrolować parametrów procesu.
B. kontrolować jakości wyrobu.
C. nadzorować pracy urządzenia przez Internet.
D. kontrolować stanu technicznego urządzenia.
Obsługa maszyn i urządzeń do …
Które z urządzeń peryferyjnych umożliwia oddzielenie układów wlewowych wtryskarki od wyrobów gotowych wytwarzanych w procesie wtrysku?
A. Separator wlewków.
B. Suszarka stacjonarna.
C. Dozownik grawimetryczny.
D. Pneumatyczny podajnik granulatu.
Obsługa maszyn i urządzeń do …
Przedstawiony symbol graficzny na schemacie elektrycznym jest oznaczeniem
A. żarówki.
B. opornika.
C. silnika.
D. rozdzielnika.
CHM.01 Pytanie 9
Obsługa maszyn i urządzeń do …
Która z kart powinna zawierać schemat podłączenia układu termostatowania formy wtryskowej?
A. Smarowania.
B. Kontroli jakości.
C. Wyrobu.
D. Technologiczna.
Obsługa maszyn i urządzeń do …
Na schemacie hydraulicznym przedstawiony symbol graficzny jest oznaczeniem
A. przewodu.
B. dławika.
C. pompy.
D. siłownika.
Obsługa maszyn i urządzeń do …
Zawór pierścieniowy w procesie wtrysku stosowany jest w celu
A. obniżenia temperatury oleju w układzie hydraulicznym.
B. utrzymania stałego ciśnienia w układzie chłodzenia formy.
C. zwiększenia siły zwarcia w układach kolanowo-dźwigniowych.
D. uniemożliwienia wstecznego przepływu uplastycznionego tworzywa.
CHM.01 Pytanie 12
Obsługa maszyn i urządzeń do …
W którym z wymienionych urządzeń linii do granulacji należy sprawdzić działanie osłony bezpieczeństwa z wyłącznikiem krańcowym?
A. Wytłaczarka.
B. Wanna powietrzna.
C. Głowica.
D. Granulator.
Obsługa maszyn i urządzeń do …

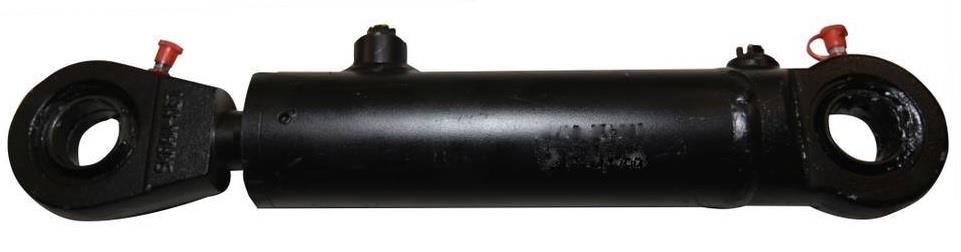

Przedstawiony na rysunku element stanowiący część maszyny lub urządzenia to
A. siłownik hydrauliczny.
B. odciągnik rolkowy.
C. wahacz.
D. motoreduktor.
Obsługa maszyn i urządzeń do …

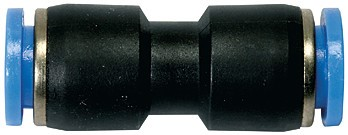

Przedstawiony na rysunku element instalacji pneumatycznej to
A. rozdzielacz wtykowy.
B. złączka wtykowa redukcyjna.
C. złączka wtykowa przelotowa.
D. kolanko wtykowe.
Obsługa maszyn i urządzeń do …
Częścią którego z układów wtryskarki jest zderzak wypychacza?
A. Napędowego silnika.
B. Usuwania wypraski.
C. Uplastyczniania tworzywa.
D. Sterowania i regulacji.
Obsługa maszyn i urządzeń do …

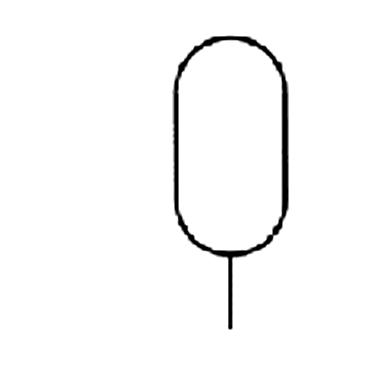

Na rysunku przedstawiono symbol graficzny będący oznaczeniem
A. zbiornika z wylotem.
B. cylindra hydraulicznego.
C. zbiornika otwartego.
D. akumulatora hydraulicznego.
Obsługa maszyn i urządzeń do …
Która z wymienionych części nie jest elementem układu napędowego wytłaczarki?
A. Reduktor.
B. Silnik.
C. Przekładnia reduktora.
D. Ślimak.
Obsługa maszyn i urządzeń do …

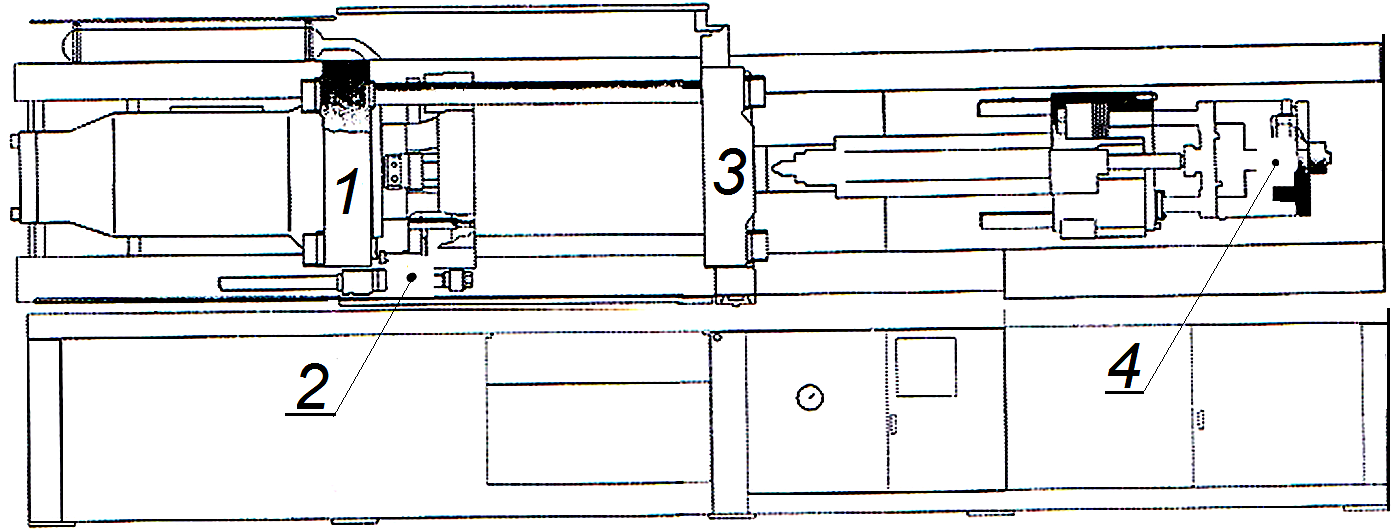

Na przedstawionym schemacie wtryskarki zespół zamykania i otwierania formy oznaczono cyfrą
A. 2
B. 3
C. 1
D. 4
Obsługa maszyn i urządzeń do …

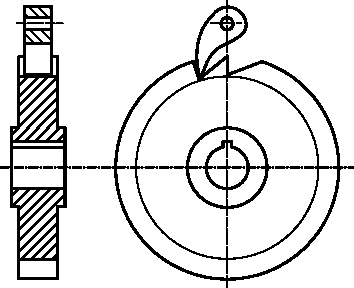

Na rysunku przedstawiono mechanizm
A. łańcuchowy.
B. bloczkowy.
C. zawadkowy.
D. pasowy.
Obsługa maszyn i urządzeń do …

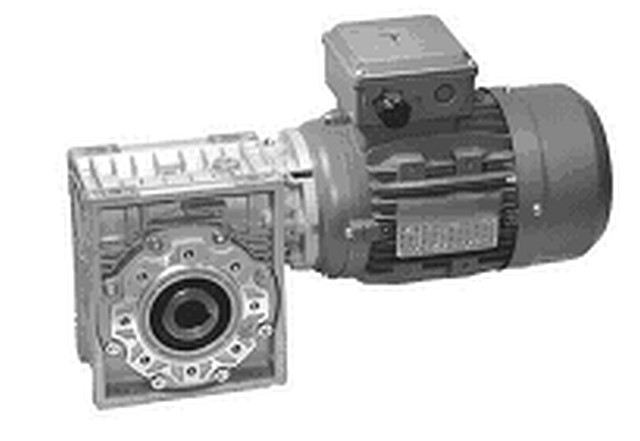

Którą maszynę lub urządzenie przedstawiono na rysunku?
A. Kolumnę MacPhersona.
B. Maszynę parową.
C. Motoreduktor.
D. Silnik.
Obsługa maszyn i urządzeń do …
Układ zamykania formy wtryskarki, w którym serwomotory przez specjalny układ mechaniczny przemieszczają ruchomą część zespołu, charakteryzujący się najniższym zużyciem energii elektrycznej, stosowany jest w konstrukcjach
A. elektrycznych.
B. hydrauliczno-mechanicznych.
C. hydraulicznych.
D. kolanowo-dźwigniowych.
Obsługa maszyn i urządzeń do …

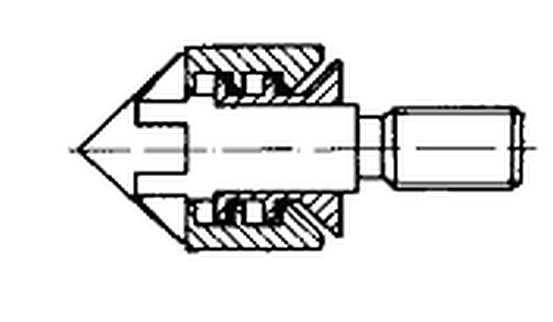

Który element układu plastyfikującego wtryskarki przedstawiono na rysunku?
A. Dyszę płaską.
B. Zawór pierścieniowy.
C. Cylinder azotowany.
D. Grzałkę elektrooporową.
Obsługa maszyn i urządzeń do …
Który zawór wtryskarki uniemożliwia wsteczny przepływ tworzywa w czasie wtrysku?
A. Grzybkowy.
B. Bezpieczeństwa.
C. Czterodrogowy.
D. Pierścieniowy.
Obsługa maszyn i urządzeń do …
W którym z układów wtryskarki występuje układ (zespół) kolanowo-dźwigniowy?
A. Uplastyczniania.
B. Zamykania formy.
C. Sterowania i regulacji.
D. Usuwania wypraski.
CHM.01 Pytanie 25
Obsługa maszyn i urządzeń do …
Zastosowanie rotametrów umożliwia kontrolę
A. siły zwarcia połówek formy wtryskowej.
B. drogi odjazdu układu plastyfikującego.
C. wydajności pompy hydraulicznej wtryskarki.
D. przepływu czynnika termostatującego formy wtryskowe.
- ‹
