Wytwarzanie prostych wyrobów …
Który rodzaj linii można zastosować na rysunku do przerwania lub urwania rzutu przedmiotu?
A. Linia 2
B. Linia 3
C. Linia 1
D. Linia 4
Filtrowanie pytań
Wytwarzanie prostych wyrobów …
Strzałki zaznaczone na fragmencie przekroju mebla oznaczają kierunek
A. prasowania włókien w elementach.
B. wymiarowania.
C. przebiegu włókien w okleinie.
D. obróbki drewna skrawaniem.
Wytwarzanie prostych wyrobów …
Na którym rysunku pokazano kształt próbki widłowej typowej dla drewna, którego suszenie dopiero się zaczęło?
A. Rysunek 3
B. Rysunek 4
C. Rysunek 2
D. Rysunek 1
Wytwarzanie prostych wyrobów …
Na którym rysunku pokazano symbol graficzny okna uchylnego?
A. Rysunek 2
B. Rysunek 4
C. Rysunek 3
D. Rysunek 1
DRM.03 Pytanie 45
Wytwarzanie prostych wyrobów …
Na rysunku przedstawiono schody
A. dywanowe.
B. drabiniaste.
C. wspornikowe.
D. policzkowe.
Wytwarzanie prostych wyrobów …
Na którym rysunku przedstawiono stół o konstrukcji oskrzyniowej?
A. Rysunek 2
B. Rysunek 1
C. Rysunek 3
D. Rysunek 4
Wytwarzanie prostych wyrobów …
Na podstawie rysunku określ, ile wynosi rozstaw otworów przelotowych w drzwiach szafki, przeznaczonych do mocowania uchwytu meblowego.
A. 242 mm
B. 70 mm
C. 128 mm
D. 100 mm
Wytwarzanie prostych wyrobów …
Od której czynności należy rozpocząć wykonywanie złącza pokazanego na ilustracji?
A. Nacinania.
B. Dłutowania.
C. Wiercenia.
D. Trasowania.
Wytwarzanie prostych wyrobów …
Zamieszczony na rysunku przyrząd stosuje się do
A. rysowania linii.
B. pomiaru średnicy zewnętrznej.
C. przenoszenia odcinków.
D. pomiaru średnicy wewnętrznej.
Wytwarzanie prostych wyrobów …
Sprawdzenia, czy ściany korpusu szafki są względem siebie prostopadłe, należy dokonać przez porównanie długości
A. przekątnych ścian bocznych.
B. ścian bocznych.
C. przekątnych korpusu.
D. wieńców.
Wytwarzanie prostych wyrobów …
Sęk skrzydlaty widoczny jest na rysunku
A. Rysunek 4
B. Rysunek 2
C. Rysunek 3
D. Rysunek 1
Wytwarzanie prostych wyrobów …
Odległość piątego otworu od lewego końca listwy wynosi
A. 3 700 mm
B. 1 600 mm
C. 1 400 mm
D. 3 500 mm
Wytwarzanie prostych wyrobów …
Graficzne oznaczenie przekroju płyty MDF przedstawiono na rysunku
A. Rysunek II.
B. Rysunek I.
C. Rysunek IV.
D. Rysunek III.
DRM.03 Pytanie 54
Wytwarzanie prostych wyrobów …
Które elementy wchodzą w skład stelaża mebla pokazanego na rysunku?
A. 2 nogi, 1 oskrzynia.
B. 4 nogi, 4 oskrzynie, 4 łączyny.
C. 2 nogi, 1 oskrzynia, 1 łączyna.
D. 2 nogi, 1 łączyna.
Wytwarzanie prostych wyrobów …
Rysunek przedstawia mebel pochodzący z czasów
A. nowożytnych.
B. renesansu.
C. starożytności.
D. baroku.
Wytwarzanie prostych wyrobów …
Tolerancja wymiarowa to różnica między wymiarami
A. granicznymi.
B. nominalnymi.
C. rzeczywistymi.
D. gabarytowymi.
Wytwarzanie prostych wyrobów …
Na ilustracji przedstawiono meble
A. współczesne.
B. gotyckie.
C. klasycystyczne.
D. barokowe.
Wytwarzanie prostych wyrobów …
Odczytaj z podziałki noniusza przedstawionej na ilustracji suwmiarki wymiar z dokładnością do 0,1 mm.
A. 31,2 mm
B. 32,4 mm
C. 30,1 mm
D. 39,2 mm
Wytwarzanie prostych wyrobów …
Przedstawiony na rysunku sortyment tarcicy to
A. bal.
B. listwa.
C. deseczka.
D. deska.
Wytwarzanie prostych wyrobów …
Na rysunku przedstawiono schemat uzębienia piły tarczowej do cięcia tworzyw sztucznych i laminatów. Ile wynosi wartość kąta natarcia zęba tej piły?
A. 5°
B. 15°
C. 10°
D. 45°
DRM.03 Pytanie 61
Wytwarzanie prostych wyrobów …
Na którym rysunku pokazano ułożenie desek przygotowanych do klejenia płyty stołu, które najskuteczniej zapobiegnie jego paczeniu?
A. Rysunek 1
B. Rysunek 2
C. Rysunek 4
D. Rysunek 3
DRM.03 Pytanie 62
Wytwarzanie prostych wyrobów …
Na którym rysunku przedstawiono ułożenie desek przygotowanych do klejenia płyty stołu, które najskuteczniej zapobiegnie jego paczeniu?
A. Rysunek 1
B. Rysunek 2
C. Rysunek 4
D. Rysunek 3
Wytwarzanie prostych wyrobów …
Na podstawie rysunku odczytaj wysokość drzwi we wręgu.
A. 2020
B. 2030
C. 779
D. 1721
Wytwarzanie prostych wyrobów …
Odczytaj z podziałki noniusza przedstawionej na fotografii suwmiarki wymiar z dokładnością do 0,1 mm.
A. 28,4 mm
B. 24,4 mm
C. 24,8 mm
D. 25,2 mm
DRM.03 Pytanie 65
Wytwarzanie prostych wyrobów …
Przedstawiony układ kresek na powierzchni elementu wyrobu oznacza
A. wykończenie na wysoki połysk.
B. kierunek przebiegu słojów okleiny.
C. zastosowanie elementów przezroczystych.
D. ilość warstw lakieru.
Wytwarzanie prostych wyrobów …
Zgodnie z pokazanym na rysunku przekrojem cząstkowym mebla do jego wykonania przewidziano zastosowanie drewna litego oraz
A. sklejki i płyty paździerzowej.
B. sklejki i płyty pilśniowej.
C. płyty paździerzowej i płyty pilśniowej.
D. płyty wiórowej i płyty pilśniowej.
Wytwarzanie prostych wyrobów …
W rysunkach technicznych niewidoczne krawędzie oznacza się linią cienką
A. punktową.
B. dwupunktową.
C. ciągłą.
D. kreskową.
Wytwarzanie prostych wyrobów …
Na którym rysunku pokazano szafę o konstrukcji stojakowo-deskowej?
A. Rysunek 2
B. Rysunek 1
C. Rysunek 4
D. Rysunek 3
Wytwarzanie prostych wyrobów …
Na ilustracji przedstawiono stolik wykonany w stylu
A. biedermeier.
B. empire.
C. renesansowym.
D. rokoko.
DRM.03 Pytanie 70
Wytwarzanie prostych wyrobów …
Fragment skrzydła drzwiowego pokazanego na rysunku ma konstrukcję
A. płycinową.
B. ażurową.
C. deskową.
D. płytową.
Wytwarzanie prostych wyrobów …

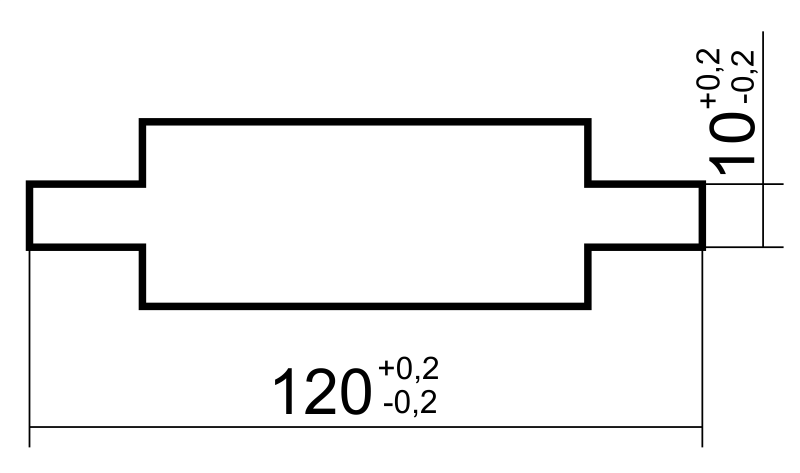

Z rysunku wynika, że dopuszczalna grubość czopa mieści się w granicach
A. 9,8÷10,0 mm
B. 9,8÷10,2 mm
C. 8,0÷12,0 mm
D. 10,0÷10,2 mm
Wytwarzanie prostych wyrobów …
Stół przedstawiony na rysunku ma konstrukcję
A. bezoskrzyniową.
B. oskrzyniową.
C. stojakową.
D. deskową.
Wytwarzanie prostych wyrobów …
Do trasowania linii cięcia wzdłużnego na tarcicy nieobrzynanej należy użyć
A. poziomnicy, dłuta i cyrkla.
B. ołówka, liniału i miary zwijanej.
C. miary zwijanej i ołówka.
D. kątownika i dłuta.
Wytwarzanie prostych wyrobów …
Na którym rysunku pokazano belkę?
A. Rysunek 4
B. Rysunek 3
C. Rysunek 1
D. Rysunek 2
Wytwarzanie prostych wyrobów …
Z jakiego materiału wykonano siedzisko taboretu zgodnie z przedstawionym rysunkiem?
A. Z płyty wiórowej.
B. Ze sklejki.
C. Z płyty MDF.
D. Z drewna.
Wytwarzanie prostych wyrobów …
Który stół ma cechy mebla z okresu klasycyzmu w stylu Ludwika XVI?
A. Stół 4
B. Stół 2
C. Stół 3
D. Stół 1
Wytwarzanie prostych wyrobów …
Przedstawiony na rysunkach system należy zastosować do montażu
A. drzwi.
B. wieńców.
C. szuflad.
D. półek.
Wytwarzanie prostych wyrobów …
Na podstawie przekroju prowadnicy szuflady określ szerokość skrzynki względem wymiaru wewnętrznego szafy
A. 12,7 mm
B. 91,2 mm
C. 45,6 mm
D. 25,4 mm
Wytwarzanie prostych wyrobów …
Kabinet to
A. reprezentacyjny fotel (odmiana tronu).
B. zdobiony mebel skrzyniowy ze skrytkami i szufladkami.
C. kredens kuchenny.
D. leżanka z jednym zagłówkiem.
Wytwarzanie prostych wyrobów …
Na przodzie szuflady wskazano układ okleiny. Przygotowywana formatka będzie
A. poprzeczna.
B. ukośna.
C. gwiaździsta.
D. wzdłużna.
