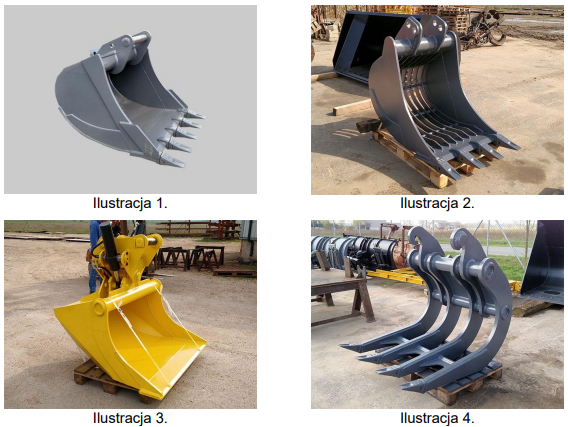

Na której ilustracji przedstawiono osprzęt stosowany do wstępnej segregacji gruzu od ziemi?










| Harmonogram konserwacji silnika | ||||
|---|---|---|---|---|
| Silnik Lombardini | Codziennie | Co 100 godz. | Co 300 godz. | Co 500 godz. |
| Sprawdzić poziom oleju silnikowego i płynu chłodzącego. Napełnić do odpowiedniego poziomu. | ✓ | |||
| Wymienić filtr powietrza, jeżeli zapali się wskaźnik. | ✓ | |||
| Wyczyścić głowicę silnika i żebra cylindra. | ✓ | |||
| Wymienić olej w skrzyni korbowej. | ✓ | |||
| Wymień filtr oleju silnikowego. | ■ | |||
| Wymienić wkład filtra paliwa. | ■ | |||
| Wyczyścić wtryskiwacze i sprawdzić ciśnienie wtrysku. | ■ | |||
| Sprawdzić luz zaworowy. | ■ | |||
| ✓ może wykonywać operator. ■ wykonanie wymaga specjalnego przeszkolenia i sprzętu. | ||||
| Klasa | Ocena stanu nawierzchni | Miarodajna równość podłużna [mm/m] lub [m/km] | |
|---|---|---|---|
| Klasa drogi | |||
| A, S, GP | G | ||
| A | Stan dobry | < 2,0 | < 3,0 |
| B | Stan zadowalający | 2,0 - 4,3 | 3,0 - 5,0 |
| C | Stan niezadowalający | 4,4 - 5,7 | 5,1 - 6,6 |
| D | Stan zły | > 5,7 | > 6,6 |


| Instrukcja dotycząca smarowania roźścielacza —fragment | |
| Miejsce smarowania | Czasokres |
| Wymiana oleju w przekładni rozdzielczej pompy napędu jazdy | 1 000 maszynogodzin |
| Wymiana oleju w systemie hydraulicznym | 2 000 maszynogodzin |
| Wymiana oleju w przekładni napędu jazdy | 1 000 maszynogodzin |
| Smarowanie łożyska czopów osi | 200 maszynogodzin |




| Fragment specyfikacji technicznej |
|---|
Dopuszcza się stosowanie następujących bezpiecznych nachyleń skarp wykopów tymczasowych o głębokości do 4 m:
|
| Podzespół lub układ | Litry |
|---|---|
| Silnik - całość (pojemność oleju) Silnik o mocy 92 kW (123 hp) albo 93.1 kW (125 hp) | Maks. poziom 8,5 Min. poziom 6,8 |
| Mechanizm różnicowy przedniej osi⁽¹⁾ | 14,5 |
| Mechanizm różnicowy tylnej osi | 14,5 |
| Piasty głównej przekładni (każda piasta) | 1,5 |
| Kategoria | Charakterystyka i rodzaj gruntu | Średnia gęstość objętościowa [t/m³] |
|---|---|---|
| I | piasek suchy, gleba zaorana, torf bez korzeni | 1,0-1,6 |
| II | piasek wilgotny, gliniasty, żwir luźny, nasypy z piasku, torf z korzeniami do 30 mm grubości | 1,1-1,8 |
