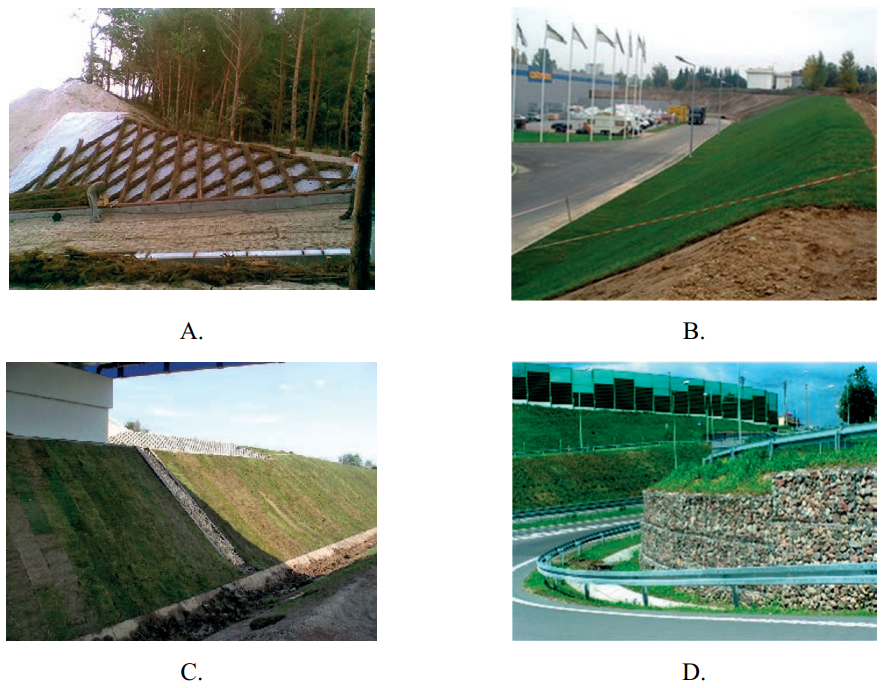

| Wyciąg ze specyfikacji D-05.03.01 NAWIERZCHNIA Z KOSTKI KAMIENNEJ | |
| 6.4. Sprawdzenie cech geometrycznych nawierzchni | |
| 6.4.1. | Równość Nierówności podłużne nawierzchni należy mierzyć 4-metrową łatą lub planografem. Nierówności podłużne nawierzchni nie powinny przekraczać 1,0 cm. |
| 6.4.2. | Spadki poprzeczne Spadki poprzeczne nawierzchni powinny być zgodne z dokumentacją projektową z tolerancją ± 0,5%. |
| 6.4.3. | Rzędne wysokościowe Różnice pomiędzy rzędnymi wykonanej nawierzchni i rzędnymi projektowanymi nie powinny przekraczać +1 cm i -2 cm. |
| Wymagania dotyczące bezpiecznego nachylenia skarp wykopów otwartych nieobudowanych |
| Nachylenie skarp wykopów należy wykonywać zgodnie z projektem. Jeżeli w projekcie nie określono inaczej, to przy głębokości wykopu do 4 m i niewystępowaniu wody gruntowej, usuwisk oraz nieobciążaniu naziomu w zasięgu klina odłamu, dopuszcza się następujące bezpieczne nachylenie skarp: – w gruntach bardzo spoistych 2:1, – w gruntach kamienistych (rumosz, wietrzelina), skalistych spękanych 1:1, – w pozostałych gruntach spoistych oraz wietrzelinach i rumoszach gliniastych 1:1,25, – w gruntach niespoistych 1:1,50. |
| Klasyfikacja zagęszczenia gruntu | |
|---|---|
| Nazwa | Stopień zagęszczenia ID [%] |
| Bardzo luźne | od 0 do 15 |
| Luźne | od 15 do 35 |
| Średnio zagęszczone | od 35 do 65 |
| Zagęszczone | od 65 do 85 |
| Bardzo zagęszczone | od 85 do 100 |
| Kategoria | Charakterystyka i rodzaj gruntu | Średnia gęstość objętościowa [t/m³] |
|---|---|---|
| I | piasek suchy, gleba zaorana, torf bez korzeni | 1,0-1,6 |
| II | piasek wilgotny, gliniasty, żwir luźny, nasypy z piasku, torf z korzeniami do 30 mm grubości | 1,1-1,8 |
| Nakłady na 100 m | Tablica 1405 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Lp. | Wyszczególnienie | Jednostki miary, oznaczenia | Średnica przepustu w m | |||||||
| symbole eto | cyfrowe | literowe | 0,4 | 0,6 | 0,8 | 1,0 | 1,25 | 1,50 | ||
| a | b | c | d | e | 01 | 02 | 03 | 04 | 05 | 06 |
| 01 | 391 | Robotnicy – grupa II | 149 | r-g | 85,00 | 162,00 | 290,00 | 359,00 | 377,00 | 485,00 |
| razem | 149 | r-g | 85,00 | 162,00 | 290,00 | 359,00 | 377,00 | 485,00 | ||
| Wartości największych spadków podłużnych dla rowów o nieumocnionych skarpach i dnie | |
|---|---|
| Rodzaj gruntu | Największe pochylenie podłużne |
| grunty piaszczyste | 1,5 % |
| grunty piaszczysto-gliniaste, pylaste, gliniaste i ilaste | 2,0 % |
| grunty gliniaste i ilaste | 3,0 % |
| grunty skaliste | 10,0 % |
| Element pasa drogowego | Wymiar [m] |
| Pobocze gruntowe (krawędź lewa) | 1,25 |
| Pas awaryjny | 2,50 |
| Pas ruchu – jezdnia wschodnia | 2 x 3,50 = 7,00 |
| Opaska | 0,50 |
| Pas dzielący (bez opasek) | 2,00 +2,00 = 4,00 |
| Opaska | 0,50 |
| Pas ruchu – jezdnia zachodnia | 2 x 3,50 = 7,00 |
| Pas awaryjny | 2,50 |
| Pobocze gruntowe (krawędź prawa) | 1,25 |
