TWO.03Pytanie 1
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

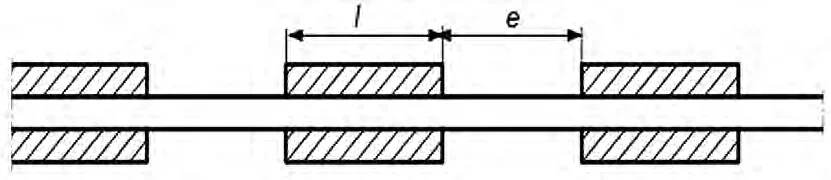

Na rysunku przedstawiono spoiny pachwinowe

Schemat odcinków spoin po obu stronach środnika z wymiarami l i e
A. ciągłe obustronne.
B. przerywane symetryczne.
C. ciągłe jednostronne.
D. przerywane przestawne.
TWO.05Pytanie 2
Organizacja budowy, remontu i…

Kategorie: Budowa kadłuba Dokumentacja techniczna

Podmiot lub firma współdziałająca z stocznią w procesie wytwarzania kadłuba to

A. armator
B. kooperant
C. pracownik stoczni
D. zleceniodawca
TWO.03Pytanie 4
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

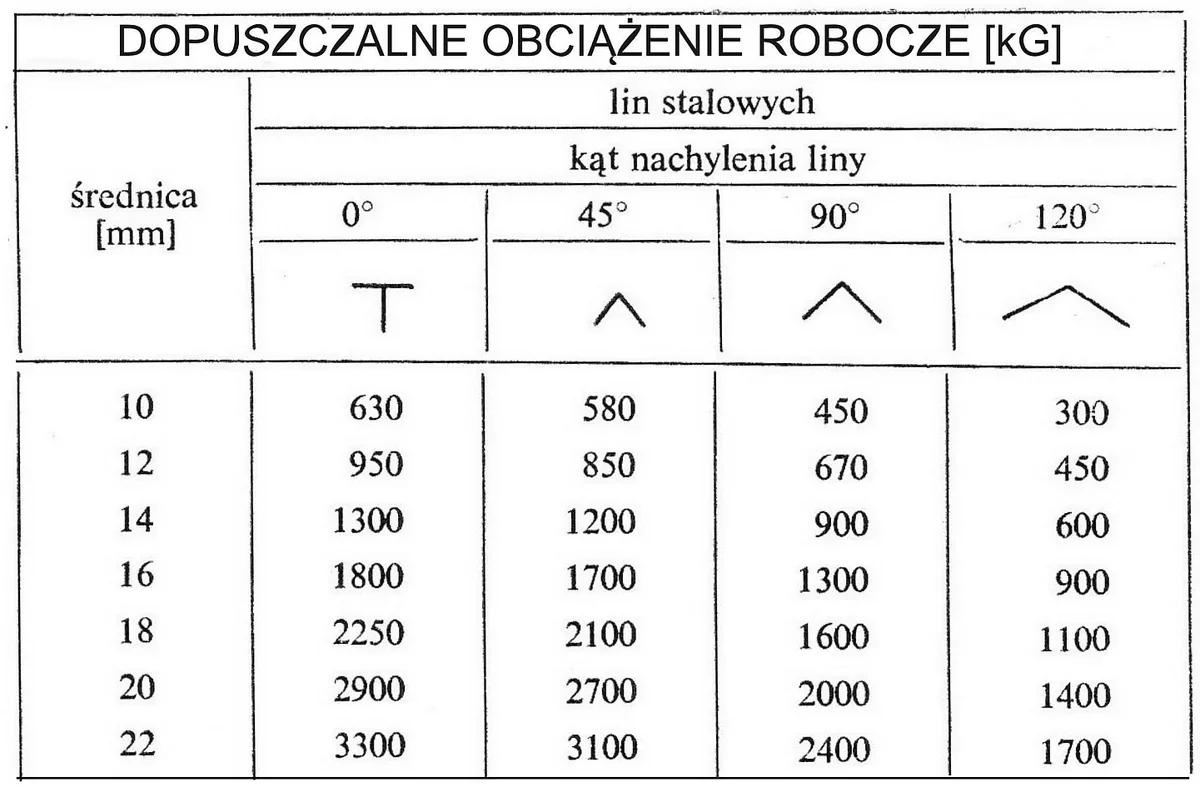

Dopuszczalne obciążenie robocze dla liny stalowej o średnicy 16 mm i dla kąta odchylenia liny równego 45° wynosi

Tabela dopuszczalnego obciążenia roboczego lin stalowych w kG dla średnic od 10 do 22 mm i kątów 0, 45, 90 i 120 stopni
A. 1 200 kG
B. 1 800 kG
C. 1 300 kG
D. 1 700 kG
TWO.03Pytanie 7
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

W trakcie prefabrykacji płata poszycia sekcji przewyższenie spawanych blach o grubości 12 mm nie może przekraczać

Tolerancje montażowe złącz czołowych

Grubość blachy [mm]6 – 1213 – 1920 – 2930 – 40
Przewyższenie blach [mm]0,50,50,51,0
Spawanie ręczne:szczelina [mm]2 ± 0,52 ± 0,52 ± 0,52 ± 0,5
kąt ukosowania [°]60 ÷ 7060 ÷ 7060 ÷ 7060 ÷ 70
Spawanie automatyczne: szczelina [mm]0 ÷ 10 ÷ 10 ÷ 20 ÷ 2
A. 0,5 mm
B. 1,5 mm
C. 2,0 mm
D. 1,0 mm
TWO.03Pytanie 8
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Wyposażenie i urządzenia

Na rysunkach przedstawiono różne rodzaje wyposażenia komunikacyjnego stosowane na statkach. Trap burtowy przedstawiono na rysunku oznaczonym literą

C.

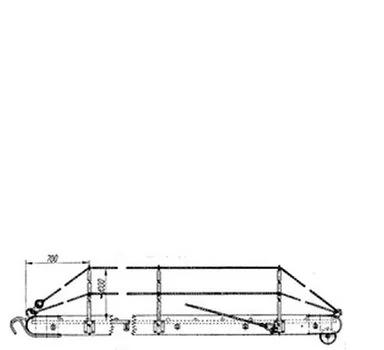

Wariant C
D.

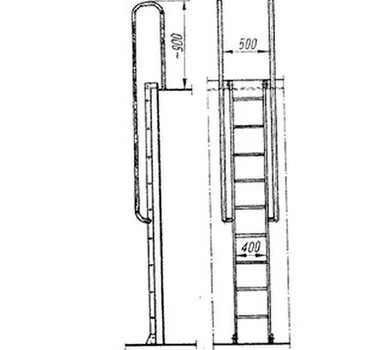

Wariant D
B.

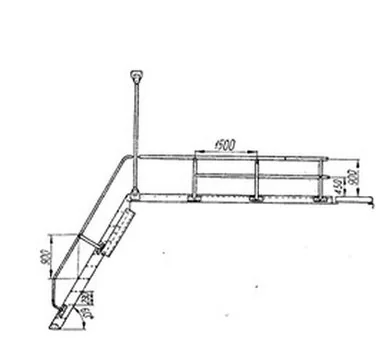

Wariant B

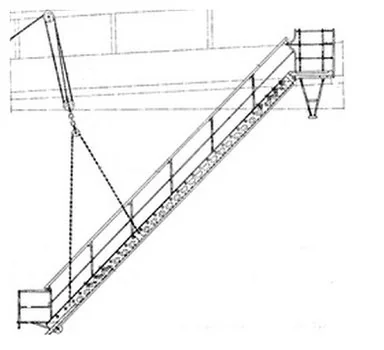

A.
Wariant A
TWO.05Pytanie 9
Organizacja budowy, remontu i…

Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka

Najlepsze wyniki oczyszczania blach oraz kształtowników z rdzy osiągamy podczas procesu

A. sezonowania blach w stertach
B. sezonowania blach w stojakach
C. transportu i przeładunku na terenie stoczni
D. transportu odkrytego
TWO.03Pytanie 10
Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Bezpieczeństwo i BHP

W trakcie spawania w dennych zbiornikach okrętowych, przy użyciu półautomatu z gazem osłonowym o proporcji: 80% argonu oraz 20% CO2, nastąpiła awaria wentylacji nawiewowo-wyciągowej. Taki przypadek może prowadzić do

A. pogorszenia jakości spoin
B. eksplozji gazu w zbiorniku
C. uduszenia lub uśpienia spawacza
D. uszkodzenia półautomatu spawalniczego
TWO.03Pytanie 11
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Materiały i ochrona

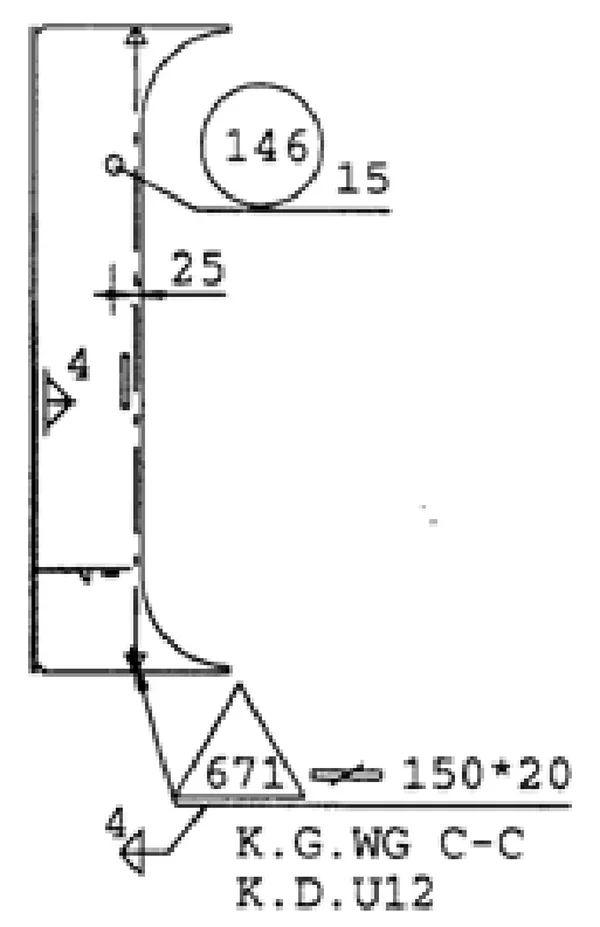

Do montażu węzła prefabrykacji wstępnej jak na rysunku należy użyć poz. 146 z

Rysunek węzła prefabrykacji wstępnej z elementem poz. 146 i usztywnieniem poz. 671
A. blachy g = 15 mm i poz. 671 z płaskownika 150 x 20.
B. płaskownika 150 x 15 i poz. 671 z płaskownika 150 x 20.
C. blachy g = 15 mm i poz. 671 z płaskownika łebkowego 150.
D. płaskownika łebkowego 15 i poz. 671 z płaskownika 150.
TWO.03Pytanie 13
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Wyposażenie i urządzenia

Przedstawione na rysunku urządzenie służy do

Żółty wieloosiowy transporter platformowy do poziomego przewozu ciężkich sekcji kadłuba po terenie stoczni
A. wodowania kadłuba.
B. transportu poziomego sekcji kadłuba.
C. transportu pionowego sekcji kadłuba.
D. montażu kadłuba z bloków.
TWO.03Pytanie 14
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

Przedstawiony na rysunku etap montażu elementów w sekcję określony jest jako stopień prefabrykacji

Otwarta przestrzenna konstrukcja sekcji kadłuba z wręgami i usztywnieniami na stanowisku montażowym, bez założonego poszycia.
A. P7 - zamknięcia konstrukcji przestrzennej (dokładanie sprefabrykowanych płatów).
B. P5 - montażu na łożach montażowych giętych płyt wraz z konstrukcją związaną.
C. P6 - montażu otwartej konstrukcji przestrzennej (bez poszycia).
D. P8 - montażu pozostałych elementów po stopniu P7 lub dalszy etap prefabrykacji sekcji.
TWO.03Pytanie 15
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

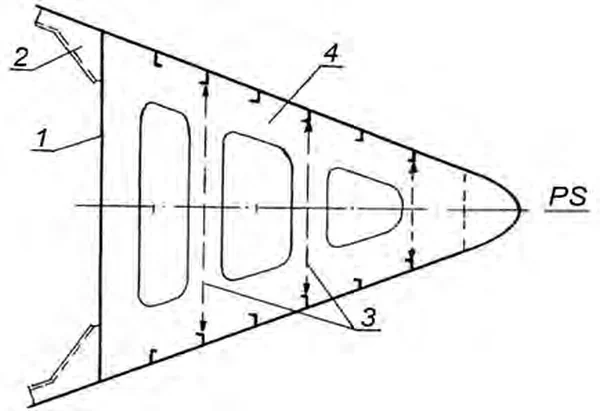

Na rysunku przedstawiono usztywnienie burt w obrębie skrajnika dziobowego za pomocą platformy. Cyfrą 1 oznaczono

Rysunek usztywnienia burt w skrajniku dziobowym z elementami oznaczonymi cyframi od 1 do 4
A. gródź zderzeniową.
B. pokładniki rozporowe.
C. platformę.
D. wzdłużnik burtowy.
TWO.03Pytanie 16
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

Urządzenie przedstawione na rysunku służy do

Gietarka z rolkami i prowadnicami do gięcia profili stalowych na zimno.
A. gięcia rur.
B. gięcia profili na zimno.
C. cięcia blach.
D. prostowania blach na zimno.
TWO.03Pytanie 18
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Bezpieczeństwo i BHP

Podczas montażu płóz i torów potrzebnych do wodowania z pochylni, mogą wystąpić zagrożenia

A. uszkodzenia słuchu
B. zatrucia gazami
C. naświetlenia oczu
D. uszkodzenia ciała
TWO.03Pytanie 20
Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Spawanie i złącza Pomiary i kontrola

Na podstawie danych zawartych w tabeli określ ile wynosi natężenie przepływu tlenu tnącego dla blachy o grubości 600 mm.

Parametry cięcia tlenem
Grubość ciętego
materiału [mm]		Średnica dyszy
tnącej [mm]		Natężenie
przepływu tlenu
tnącego [l/min]		Ciśnienie tlenu
tnącego w palniku
[kPa]
3003,75-5,60470-700385-230
4004,30-7,30615-950370-170
5005,00-8,50800-1180360-150
6005,60-8,50950-1420330-200
7006,35-9,501090-1650280-180
8006,35-9,501270-1900350-200
9007,50-11,01400-2100275-180
10007,50-11,01600-2350320-200
11007,50-12,01800-2600350-180
12008,50-12,01900-2830270-190
A. 950-1420 [l/min]
B. 470-1420 [l/min]
C. 800-1180 [l/min]
D. 950-2100 [l/min]
TWO.03Pytanie 21
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Wyposażenie i urządzenia

Belki technologiczne znajdują zastosowanie w celu

A. usztywnienia sekcji podczas transportu i montażu
B. uprośnienia montażu usztywnień poprzecznych
C. usztywnienia sekcji przestrzennych dna
D. uprośnienia montażu usztywnień wzdłużnych
TWO.03Pytanie 22
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

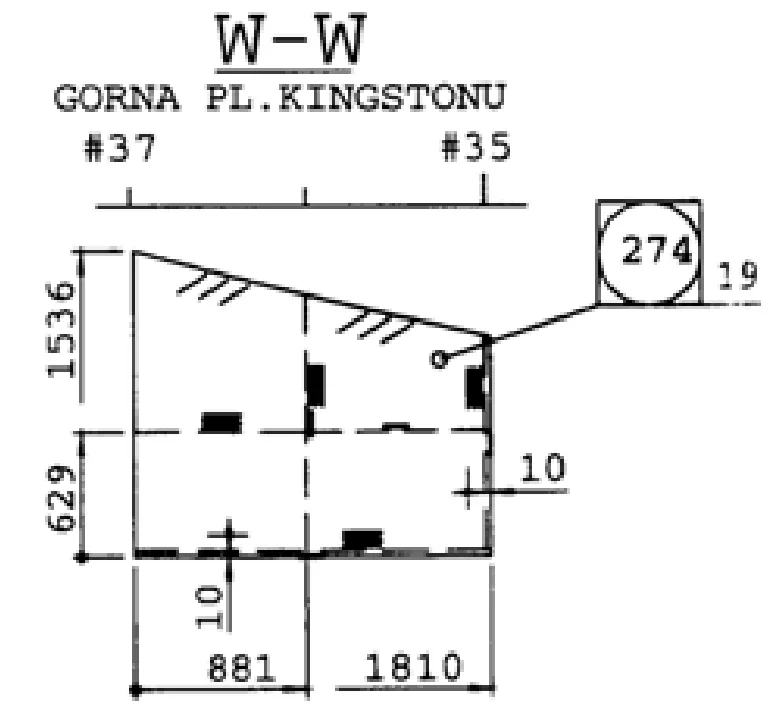

Wykonując pomiary górnej płyty kingstonu poz. 274 należy uwzględnić, że zgodnie z rysunkiem, posiada ona zapas prefabrykacyjny

Rysunek W-W górnej płyty kingstonu poz. 274 z wymiarami
A. 20 mm
B. 90 mm
C. 50 mm
D. 30 mm
TWO.03Pytanie 23
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Zgodnie z ilustracją na górnej płycie kingstonu w pozycji 274, należy przyspawać dwa uchwyty transportowe oddalone od siebie o jeden odstęp wręgowy. W związku z tym, jaka będzie odległość między nimi?

A. 900 mm
B. 600 mm
C. 800 mm
D. 1800 mm
TWO.03Pytanie 24
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

Na rysunku przedstawiono operację technologiczną dotyczącą

Walce maszyny do gięcia lub walcowania metalowego elementu podczas obróbki części kadłubowej
A. prefabrykacji.
B. obróbki elementów.
C. obróbki wstępnej.
D. prefabrykacji wstępnej.
TWO.03Pytanie 25
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba

Symbol stosowany w dokumentacji okrętowej oznacza

Ilustracja do pytania 25
A. oś symetrii.
B. wodnicę.
C. wzdłużnicę.
D. owręże.
TWO.03Pytanie 26
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Jednoczesne przeprowadzanie testu szczelności oraz konstrukcyjnego komory łańcuchowej polega na

A. napełnieniu wodą do górnej krawędzi kluzy łańcuchowej
B. natrysku wodnym oraz próbie penetracji połączeń
C. natrysku wodnym oraz badaniach ultradźwiękowych
D. użyciu sprężonego powietrza oraz wody z mydłem
TWO.03Pytanie 27
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Na schemacie przedstawiono sekcję dna podwójnego. Przed spawaniem sekcji należy sprawdzić poprawność jej ustawienia. Pomiar wstępny można wykonać przy pomocy urządzenia oznaczonego na rysunku cyfrą 2, jest to

Schemat przekroju sekcji dna podwójnego z oznaczonym przewodem poziomicy wężowej do kontroli ustawienia przed spawaniem.
A. poziomica wężowa.
B. liniał pomiarowy.
C. średnicówka.
D. metrówka.
TWO.05Pytanie 28
Organizacja budowy, remontu i…

Kategorie: Pomiary i kontrola jakości

Do jakich pomiarów wykorzystuje się teodolit?

A. chropowatość powierzchni
B. temperaturę gazów
C. wartości kątów pionowego i poziomego
D. średnicę otworów
TWO.03Pytanie 30
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Uruchamianie zapasów montażowych sekcji następuje po

A. skończeniu spawania na pochylni
B. wykonaniu ustawień i pomiarów na pochylni
C. skończeniu wstępnej prefabrykacji
D. skończeniu spawania na prefabrykacji
TWO.03Pytanie 32
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Wyposażenie i urządzenia

Na rysunku przedstawiono suchy dok z podbudowami przygotowanymi do dokowania statku. Cyfrą 2 oznaczono

Suchy dok z podbudowami do dokowania statku: centralne podpory stępkowe i boczne rzędy podpór pod obło kadłuba oznaczone cyframi.
A. podpory boczne.
B. podpory stępkowe.
C. podpory obłowe.
D. kozły rufowe.
TWO.03Pytanie 33
Wykonywanie i montaż elementó…

Kategorie: Wyposażenie i urządzenia Bezpieczeństwo i BHP

Wentylację wyciągową powinno się zamontować podczas realizacji prac związanych

A. z wymianą dennika w zbiorniku balastowym
B. ze spawaniem fragmentu mocnicy pokładowej
C. z malowaniem natryskowym poszycia kadłuba
D. ze szlifowaniem spoin na pokładzie statku
TWO.03Pytanie 34
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

Na rysunku przedstawiającym przekrój części dziobowej statku strzałką zaznaczono gródź

Ilustracja do pytania 34
A. ładowni.
B. wzdłużną.
C. rufową.
D. zderzeniową.
TWO.03Pytanie 36
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

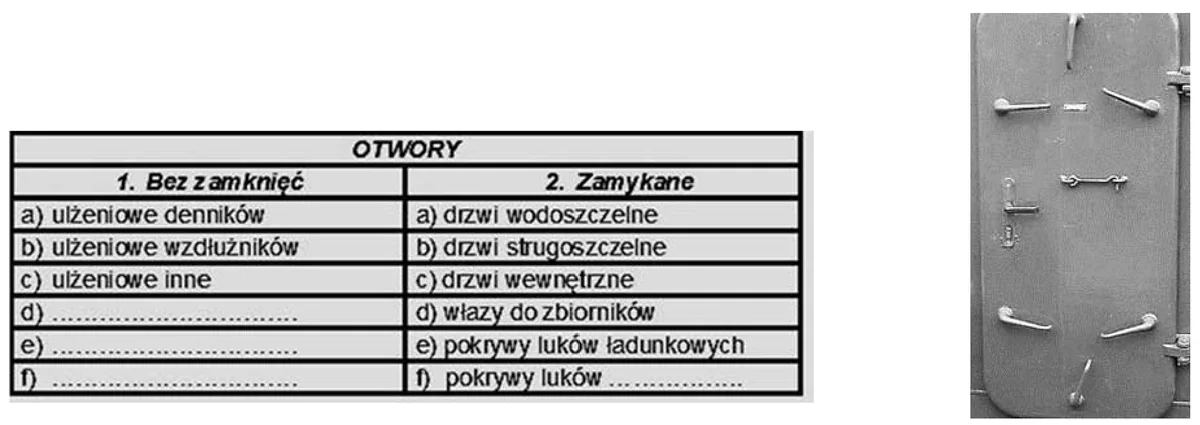

W tabeli stanowiącej załącznik do planu, zestawiono rodzaje otworów komunikacyjnych występujących w kadłubie. Przedstawione na fotografii zamknięcie należy do grupy otworów wymienionych na pozycji

Tabela rodzajów otworów komunikacyjnych bez zamknięć i zamykanych oraz fotografia zamknięcia z uchwytami
A. 1c
B. 2a
C. 2d
D. 2b
TWO.05Pytanie 37
Organizacja budowy, remontu i…

Kategorie: Budowa kadłuba Pomiary i kontrola jakości

Za pomocą przedstawionego na rysunku przyrządu przeprowadza się

Duży tłok silnika okrętowego z przyrządem pomiarowym na denku, używanym do oceny zużycia górnej powierzchni tłoka.
A. kontrolę ustawienia tłoka względem głowicy.
B. docieranie ręczne powierzchni denka tłoka.
C. trasowanie osi na denku tłoka.
D. kontrolę zużycia denka tłoka.
