Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Arkusze praktyczne TWO.03 (10 arkuszy)

Filtrowanie pytań

Kwalifikacje
TWO.03Pytanie 1
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Na rysunku przedstawiono spoiny pachwinowe

Schemat odcinków spoin po obu stronach środnika z wymiarami l i e
A. ciągłe jednostronne.
B. ciągłe obustronne.
C. przerywane przestawne.
D. przerywane symetryczne.
TWO.03Pytanie 2
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

W trakcie prefabrykacji płata poszycia sekcji przewyższenie spawanych blach o grubości 12 mm nie może przekraczać

Tolerancje montażowe złącz czołowych

Grubość blachy [mm]6 – 1213 – 1920 – 2930 – 40
Przewyższenie blach [mm]0,50,50,51,0
Spawanie ręczne:szczelina [mm]2 ± 0,52 ± 0,52 ± 0,52 ± 0,5
kąt ukosowania [°]60 ÷ 7060 ÷ 7060 ÷ 7060 ÷ 70
Spawanie automatyczne: szczelina [mm]0 ÷ 10 ÷ 10 ÷ 20 ÷ 2
A. 0,5 mm
B. 1,0 mm
C. 1,5 mm
D. 2,0 mm
TWO.03Pytanie 3
Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Bezpieczeństwo i BHP

W trakcie spawania w dennych zbiornikach okrętowych, przy użyciu półautomatu z gazem osłonowym o proporcji: 80% argonu oraz 20% CO2, nastąpiła awaria wentylacji nawiewowo-wyciągowej. Taki przypadek może prowadzić do

A. uszkodzenia półautomatu spawalniczego
B. uduszenia lub uśpienia spawacza
C. pogorszenia jakości spoin
D. eksplozji gazu w zbiorniku
TWO.03Pytanie 4
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

Przedstawiony na rysunku etap montażu elementów w sekcję określony jest jako stopień prefabrykacji

Otwarta przestrzenna konstrukcja sekcji kadłuba z wręgami i usztywnieniami na stanowisku montażowym, bez założonego poszycia.
A. P6 - montażu otwartej konstrukcji przestrzennej (bez poszycia).
B. P7 - zamknięcia konstrukcji przestrzennej (dokładanie sprefabrykowanych płatów).
C. P8 - montażu pozostałych elementów po stopniu P7 lub dalszy etap prefabrykacji sekcji.
D. P5 - montażu na łożach montażowych giętych płyt wraz z konstrukcją związaną.
TWO.03Pytanie 6
Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Spawanie i złącza Pomiary i kontrola

Na podstawie danych zawartych w tabeli określ ile wynosi natężenie przepływu tlenu tnącego dla blachy o grubości 600 mm.

Parametry cięcia tlenem
Grubość ciętego
materiału [mm]		Średnica dyszy
tnącej [mm]		Natężenie
przepływu tlenu
tnącego [l/min]		Ciśnienie tlenu
tnącego w palniku
[kPa]
3003,75-5,60470-700385-230
4004,30-7,30615-950370-170
5005,00-8,50800-1180360-150
6005,60-8,50950-1420330-200
7006,35-9,501090-1650280-180
8006,35-9,501270-1900350-200
9007,50-11,01400-2100275-180
10007,50-11,01600-2350320-200
11007,50-12,01800-2600350-180
12008,50-12,01900-2830270-190
A. 950-2100 [l/min]
B. 950-1420 [l/min]
C. 470-1420 [l/min]
D. 800-1180 [l/min]
TWO.03Pytanie 7
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Zgodnie z ilustracją na górnej płycie kingstonu w pozycji 274, należy przyspawać dwa uchwyty transportowe oddalone od siebie o jeden odstęp wręgowy. W związku z tym, jaka będzie odległość między nimi?

A. 800 mm
B. 600 mm
C. 1800 mm
D. 900 mm
TWO.03Pytanie 8
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Na schemacie przedstawiono sekcję dna podwójnego. Przed spawaniem sekcji należy sprawdzić poprawność jej ustawienia. Pomiar wstępny można wykonać przy pomocy urządzenia oznaczonego na rysunku cyfrą 2, jest to

Schemat przekroju sekcji dna podwójnego z oznaczonym przewodem poziomicy wężowej do kontroli ustawienia przed spawaniem.
A. liniał pomiarowy.
B. poziomica wężowa.
C. metrówka.
D. średnicówka.
TWO.03Pytanie 9
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Uruchamianie zapasów montażowych sekcji następuje po

A. wykonaniu ustawień i pomiarów na pochylni
B. skończeniu spawania na prefabrykacji
C. skończeniu wstępnej prefabrykacji
D. skończeniu spawania na pochylni
TWO.03Pytanie 12
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

W celu naprawy pęknięcia fragmentu pokładu przy otworze luku ładunkowego zaznaczonego na rysunku należy

Ilustracja do pytania 12
A. zaślepić luk ładunkowy.
B. powiększyć luk ładunkowy.
C. zaspawać pęknięcie pokładu.
D. wymienić fragment pokładu.
TWO.03Pytanie 16
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Kolejność realizacji prac związanych z wymianą fragmentu poszycia burtowego na remontowanym statku powinna być następująca:

A. prefabrykacja wstępna, atestowanie, montaż i klamrowanie, próba szczelności, konserwacja
B. wypalanie, prefabrykacja wstępna, montaż i sczepianie, próba szczelności, atestowanie
C. wypalanie, montaż i klamrowanie, spawanie, próba szczelności, konserwacja
D. wypalanie, prefabrykacja wstępna, montaż i sczepianie, piaskowanie, konserwacja
TWO.03Pytanie 17
Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Spawanie i złącza

Przedstawione na rysunku ceramiczne podkładki spawalnicze stosuje się

Ilustracja do pytania 17
A. jako topnik przy spawaniu automatycznym.
B. do zabezpieczenia przed gorącymi odpryskami.
C. jako formę lica spoiny.
D. do spawania jednostronnego.
TWO.03Pytanie 18
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Bezpieczeństwo i BHP

W specyfikacji prac remontowych kadłuba okrętu armator zlecił wymianę uszkodzonego elementu poz.541, według rysunku. W związku z tym po odpaleniu starego elementu należy wykonać kolejno:

Rysunek elementów poz. 541 i 542 z płaskownika 150x12 między wręgami 123 i 125 z oznaczeniami spoin
A. ustawienie rusztowań, przygotowanie nowego elementu, montaż i sczepianie, spawanie pachwinowe jednostronne, prostowanie, kontrolę spoin.
B. prefabrykację wstępną, ustawienie rusztowań, sczepianie, spawanie pachwinowe dwustronne, prostowanie, kontrolę spoin.
C. przygotowanie nowego elementu, ustawienie rusztowań, montaż i sczepianie, spawanie pachwinowe dwustronne, prostowanie, kontrolę spoin.
D. ustawienie rusztowań, przygotowanie nowego elementu, montaż i sczepianie, spawanie pachwinowe jednostronne, prostowanie.
TWO.03Pytanie 21
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Zespół arkuszy pokrycia kadłuba, które zostały ze sobą zespawane i wzmocnione przyspawanymi usztywnieniami oraz wiązarami to

A. wiązań kadłuba
B. węzłówki
C. węzeł konstrukcyjny
D. sekcja
TWO.03Pytanie 22
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

Na podstawie danych zawartych w tabeli określ, ile wynosi natężenie prądu oraz posuw drutu dla blachy o grubości 12 mm i spoiny typu V przy spawaniu drutem o średnicy 1,2 mm.

Parametry spawania
Grubość blachy mm i rodzaj spoinyŚrednica drutu mmNapięcie łuku VNatężenie prądu AZużycie CO2 l/minPosuw drutu m/min
1 I0,817 ÷ 1860 ÷ 708 ÷ 103,5 ÷ 4,0
2 I1,219 ÷ 2190 ÷ 1008 ÷ 102,8 ÷ 3,5
3 I1,220 ÷ 22100 ÷ 13010 ÷ 122,5 ÷ 3,0
4 I1,219 ÷ 23120 ÷ 14010 ÷ 122,0 ÷ 2,2
8 V1,219 ÷ 21100 ÷ 11012 ÷ 151,8 ÷ 2,2
8 V1,621 ÷ 23140 ÷ 16012 ÷ 152,5 ÷ 2,8
12 V1,219 ÷ 21100 ÷ 11012 ÷ 151,8 ÷ 2,2
12 V1,621 ÷ 23140 ÷ 16012 ÷ 152,5 ÷ 2,8
16 X1,621 ÷ 23130 ÷ 14015 ÷ 182,2 ÷ 2,4
16 X223 ÷ 25180 ÷ 20015 ÷ 183,0 ÷ 3,2
A. 100÷110 A/ 1,8÷2,2 m/min
B. 120÷140 A/ 2,0÷2,2 m/min
C. 140÷160 A/ 2,5÷2,8 m/min
D. 180÷200 A/ 3,0÷3,2 m/min
TWO.03Pytanie 23
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Przedstawione na rysunku przejście grodziowe spawane jest do konstrukcji grodzi spoiną

Przekrój przejścia grodziowego z kołnierzami przyspawanego do grodzi
A. grzbietową.
B. pachwinową.
C. otworową.
D. doczołową.
TWO.03Pytanie 25
Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Wyposażenie i urządzenia

W celu realizacji spawania w komfortowych pozycjach dolnych i bocznych podczas prefabrykacji sekcji dennej, wykorzystuje się

A. elektrody wysokowydajne
B. płytki wybiegowe
C. płytki wyrównawcze
D. uchwyty do obracania sekcji
TWO.03Pytanie 27
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Jakim badaniom nieniszczącym powinny zostać poddane stalowe uchwyty transportowe?

A. Badaniom wizualnym oraz magnetyczno-proszkowym
B. Badaniom wizualnym oraz radiograficznym
C. Badaniom penetracyjnym i magnetyczno-proszkowym
D. Badaniom radiograficznym i ultradźwiękowym
TWO.03Pytanie 29
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

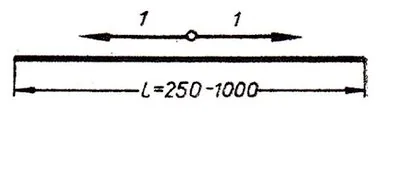

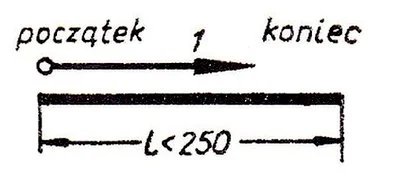

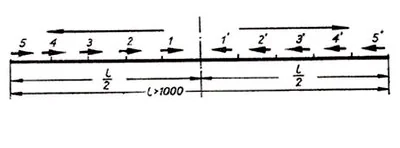

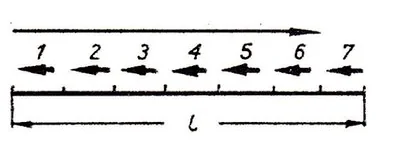

Co należy zrobić, gdy przy spawaniu jednostronnym płatów sekcji dwie spoiny się krzyżują?

A. w pierwszej kolejności należy zrealizować całą pierwszą spoinę i na nią nałożyć drugą
B. podczas wykonywania pierwszej spoiny, powinno się zostawić miejsce na drugą spoinę
C. należy usunąć pierwszą spoinę w miejscu krzyżowania przed rozpoczęciem następnej
D. drugą spoinę należy zaczynać od miejsca skrzyżowania, spawając w obu kierunkach
TWO.03Pytanie 30
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Którą metodę spawania konstrukcji okrętowych ze stopów aluminium przedstawiono na rysunku?

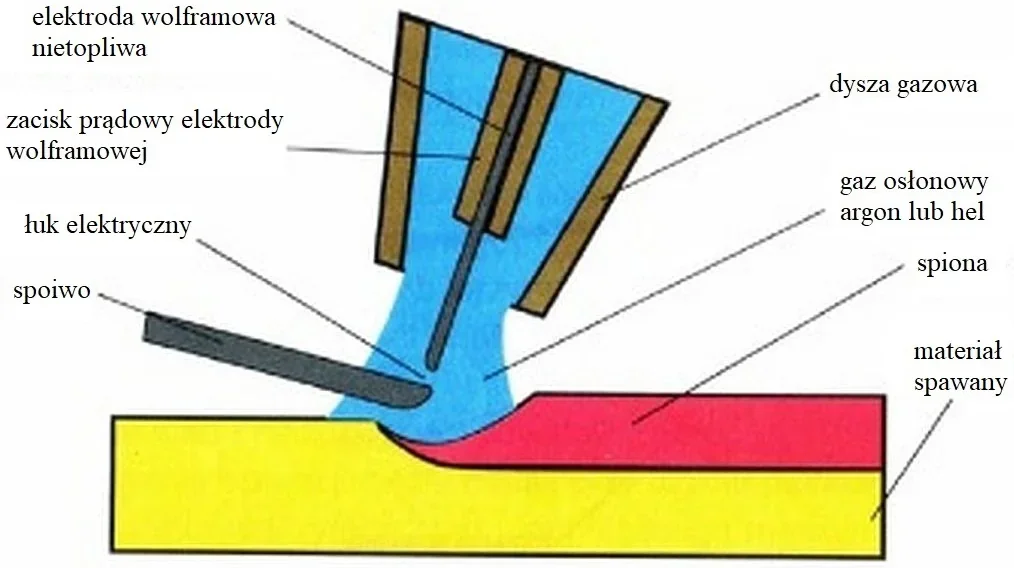

Kolorowy schemat procesu spawania z uchwytem, dyszą gazową, spoiwem i spoiną na materiale spawanym
A. Spawanie metodą MIG.
B. Spawanie metodą TIG.
C. Spawanie elektrodą otuloną.
D. Spawanie metodą MAG.
TWO.03Pytanie 31
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Zgodnie z procedurą montażu usztywnień dennika zamieszczonego na rysunku kolejność ich spawania powinna być następująca:

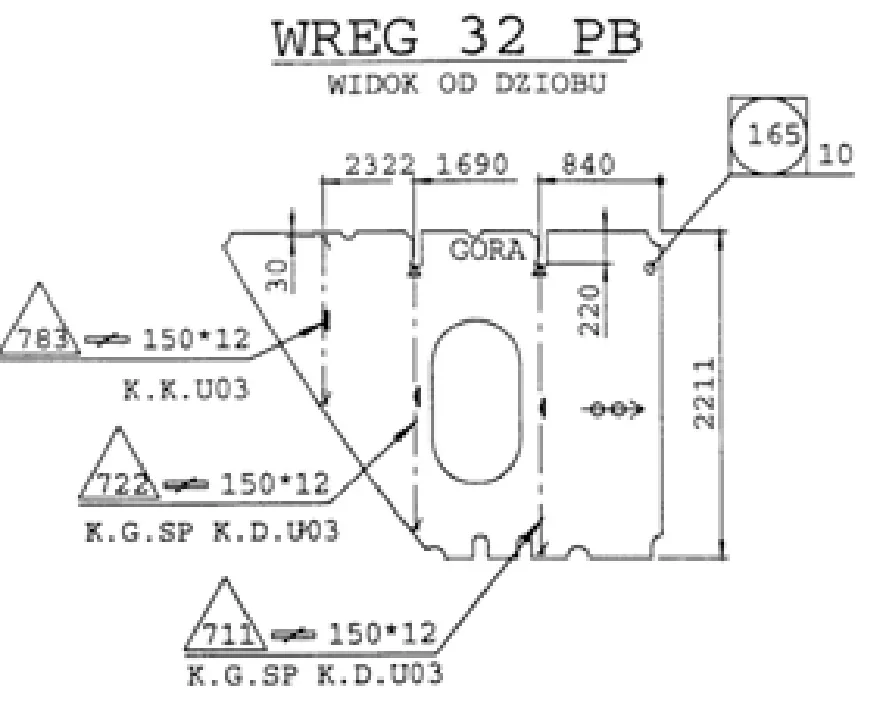

Rysunek wręgu 32 PB w widoku od dziobu z dennikiem poz. 165 i usztywnieniami
A. poz. 783, 722, 711
B. poz. 722, 711, 783
C. poz. 711, 722, 783
D. poz. 783, 711, 722
TWO.03Pytanie 32
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Zaznaczona na rysunku strzałką wada spoiny to

Schemat spoin z czerwonymi strzałkami wskazującymi niepołączony obszar u podstawy spoiny, czyli brak przetopu
A. pęknięcie wewnętrzne spoiny.
B. pęknięcie wzdłużne.
C. brak przetopu.
D. nadlew.
TWO.03Pytanie 35
Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Pomiary i kontrola

Na rysunku przedstawiono badanie nieniszczące konstrukcji stalowej metodą

Konstrukcja stalowa pokryta białym wywoływaczem i różowym penetrantem, z widocznymi czerwonymi wskazaniami pęknięć powierzchniowych.
A. radiologiczną.
B. prądami wirowymi.
C. magnetyczno-proszkową.
D. penetracyjną.
TWO.03Pytanie 36
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

W miejscach, w których spawanie pachwinowe złącza teowego jest niemożliwe, stosuje się spawanie

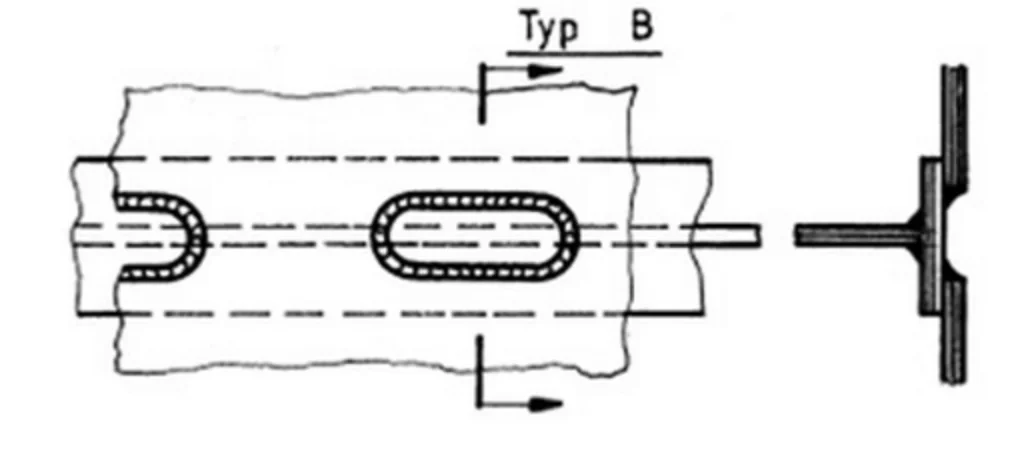

Rysunek złącza teowego typu B z owalnym i półokrągłym otworem w środniku oraz przekrojem
A. doczołowe.
B. otworowe.
C. zakładkowe.
D. nakładkowe.
TWO.03Pytanie 38
Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Bezpieczeństwo i BHP

Dla spawacza zajmującego się montażem kadłuba, śmiertelne ryzyko stanowi porażenie prądem o natężeniu w granicach

A. 0,01--0,02 A
B. 0,03--0,04 A
C. 0,005--0,009 A
D. 0,05--0,1 A
TWO.03Pytanie 39
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Przedstawionym na rysunku symbolem graficznym oznaczona jest spoina

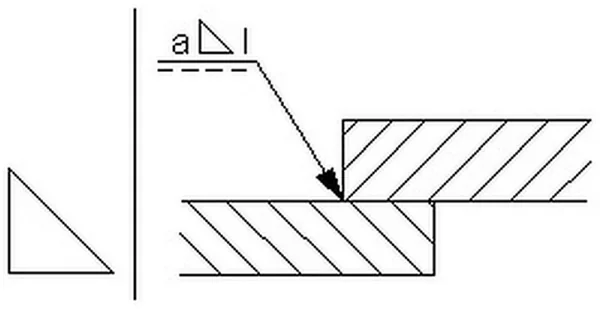

Oznaczenie rysunkowe spoiny z symbolem graficznym, wymiarem a i strzałką wskazującą złącze dwóch blach
A. pachwinowa.
B. czopowa.
C. punktowa.
D. czołowa.
TWO.03Pytanie 40
Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Bezpieczeństwo i BHP

Poważne urazy ciała spowodowane kontaktem z gorącym materiałem mogą wystąpić w trakcie procesu

A. spawania i cięcia gazowego.
B. czyszczenia hydrodynamicznego.
C. aplikacji powłok malarskich.
D. formowania na prasie.
