Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Arkusze praktyczne TWO.03 (10 arkuszy)

Filtrowanie pytań

Kwalifikacje
TWO.03Pytanie 42
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Na schemacie przedstawiono sekcję dna podwójnego. Przed spawaniem sekcji należy sprawdzić poprawność jej ustawienia. Pomiar wstępny można wykonać przy pomocy przyrządu oznaczonego na rysunku cyfrą 2, czyli

Schemat sekcji dna podwójnego z zaznaczonym przyrządem pomiarowym nr 2 do wstępnego sprawdzenia ustawienia przed spawaniem.
A. poziomicy wężowej.
B. metrówki.
C. liniału pomiarowego.
D. średnicówki.
TWO.03Pytanie 43
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Podczas łączenia elementów konstrukcyjnych stalowego kadłuba statku najczęściej wykorzystywane są połączenia

A. zgrzewane
B. spawane
C. nitowane
D. lutowane
TWO.03Pytanie 45
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Na rysunku przedstawiono fragment linii ciągu do spawania sekcji płaskich. Portal do montażu i spawania usztywnień oznaczono cyfrą

Ilustracja do pytania 5
A. 2
B. 3
C. 4
D. 1
TWO.03Pytanie 46
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Podczas łączenia bloku kadłuba z sekcji dennych i burtowych, trzeba połączyć swobodne końce węzłówek obłowych z płytą

A. wachlarzową
B. dennika pełnego
C. krawędziową
D. wzdłużnika burty
TWO.03Pytanie 48
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Wyposażenie i urządzenia

Aby usprawnić przebieg procesu technologicznego prefabrykacji sekcji dennych, stosuje się

A. podkładki ceramiczne przy wszystkich spoinach
B. dwustronne spawanie dna zewnętrznego
C. spawanie w pozycji podwieszonej i nadziuplowej
D. łoża do montażu w odwrotnej pozycji
TWO.03Pytanie 52
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Wada złącza spawanego oznaczona na rysunku strzałką to

Schemat przekroju złącza spawanego z ciemną, wydłużoną nieciągłością wewnątrz spoiny wskazaną strzałką
A. nadlew spoiny.
B. wtrącenie żużla.
C. pęknięcie poprzeczne.
D. brak przetopu.
TWO.03Pytanie 53
Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Pomiary i kontrola

Jaką metodą przeprowadza się test szczelności, stosując próżnię (podciśnienie) w skrzynce nad spoiną spawaną, wykorzystując płyn pieniący do analizy spoiny?

A. Powietrzem sprężonym
B. Metodą hydrostatyczną
C. Metodą hydropneumatyczną
D. Metodą pęcherzykową
TWO.03Pytanie 54
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

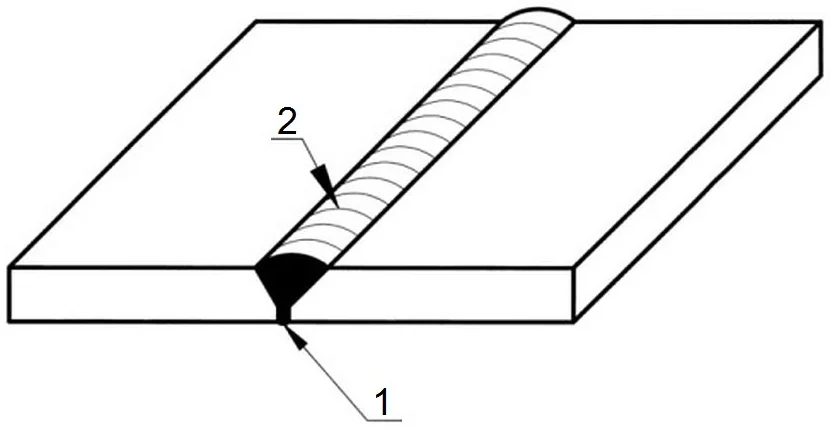

Na przedstawionym rysunku cyframi 1 i 2 oznaczono elementy spoiny

Rysunek złącza spawanego doczołowego ze spoiną i dwoma miejscami oznaczonymi cyframi 1 i 2
A. 1 – ukos, 2 – próg.
B. 1 – lico, 2 – próg.
C. 1 – grań, 2 – lico.
D. 1– lico, 2 – grań.
TWO.03Pytanie 56
Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Spawanie i złącza

Zbyt szybka praca palnika acetylenowo-tlenowego podczas cięcia skutkuje

A. nadtopieniem górnej krawędzi obrabianego materiału
B. powstaniem nierówności na całej powierzchni i przerwaniem cięcia
C. nadtopieniem dolnej krawędzi obrabianego materiału
D. tworzeniem nierównej i szerokiej szczeliny w miejscu cięcia
TWO.03Pytanie 60
Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Pomiary i kontrola

Badanie spoin czołowych, które wykonuje się przy użyciu skrzynki podciśnieniowej, określane jest jako test

A. szczelności
B. udarności
C. rozciągania
D. twardości
TWO.03Pytanie 65
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

Podczas łączenia blach i kształtowników odległość pomiędzy kolejnymi spoinami sczepnymi t zależy od grubości spawanych elementów s, wg wzoru: t = (10÷30), s ≤ 500 mm. Dla s = 20 mm maksymalna odległość t wynosi

Schemat kolejności wykonywania spoin sczepnych w odstępach t na złączu teowym
A. tmax = 100 mm
B. tmax = 500 mm
C. tmax = 600 mm
D. tmax = 150 mm
TWO.03Pytanie 66
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

Według rysunku, procedura prefabrykacji wstępnej przewiduje wykonywanie operacji technologicznych węzła w następującej kolejności:

Rysunek węzła prefabrykacji wstępnej z elementami poz. 325 i 910
A. trasowanie poz. 325, sczepianie, ukosowanie poz. 10, spawanie.
B. trasowanie poz. 325, sczepianie, spawanie, ukosowanie poz. 910.
C. ukosowanie poz. 910, trasowanie poz. 325, sczepianie, spawanie.
D. trasowanie poz. 325, spawanie, ukosowanie poz. 910, sczepianie.
TWO.03Pytanie 67
Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Spawanie i złącza

Jakie zastosowanie ma żłobienie elektropowietrzne?

A. do prostowania konstrukcji
B. do wycięcia grani spoiny
C. do obróbki cieplnej złączy spawanych
D. do wykonywania znaków zanurzenia
TWO.03Pytanie 68
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

W celu montażu wzmocnień wzdłużnych sekcji głównego pokładu wykorzystuje się spawanie

A. elektrodą nietopliwą TIG
B. elektrodą otuloną
C. gazowe
D. elektrodą węglową
TWO.03Pytanie 70
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

Na rysunku przedstawiono proces

Automat spawalniczy z bębnem drutu i zasobnikiem topnika wykonujący prostoliniową spoinę na płacie blach poszycia kadłuba.
A. spawania usztywnień sekcji automatyczne łukiem krytym pod topnikiem.
B. spawania płatu poszycia automatyczne łukiem krytym pod topnikiem.
C. prostowania bezudarowego sekcji płatowej po spawaniu usztywnień.
D. wycinania grani spoiny urządzeniem do żłobienia elektropowietrznego.
TWO.03Pytanie 71
Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Pomiary i kontrola

Na rysunku przedstawiono badanie nieniszczące spoin metodą

Spoiny konstrukcji kadłubowej pokryte różowym penetrantem i wywoływaczem, z widocznymi czerwonymi wskazaniami nieciągłości.
A. prądami wirowymi.
B. radiologiczną.
C. magnetyczno-proszkową.
D. penetracyjną.
TWO.03Pytanie 73
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Podczas realizacji płatów w sekcjach płaskich, spoiny sczepne układa się w celu

A. ułatwienia transportu elementów na miejsce montażu
B. zachowania zmiennej geometrii złącza oraz odstępu łączonych elementów podczas spawania
C. zachowania stałego odstępu łączonych elementów złącza w trakcie spawania
D. ułatwienia przygotowania oprzyrządowania do odwracania sekcji płaskich
TWO.03Pytanie 75
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

Zgodnie z zamieszczonym rysunkiem prawidłowa kolejność montażu skrajnika dziobowego z sekcji przestrzennych to

Rysunek dziobu z podziałem na sekcje przestrzenne 16-1511, 16-1521, 16-1531, 16-1541L/2P i 16-1551
A. 16-1511, 16-1531, 16-1521, 16-1541L/2P, 16-1551
B. 16-1511, 16-1521, 16-1531, 16-1541L/2P, 16-1551
C. 16-1511, 16-1531, 16-1541L/2P, 16-1521, 16-1551
D. 16-1511, 16-1551, 16-1521, 16-1541L/2P, 16-1531
TWO.03Pytanie 78
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

W trakcie prefabrykacji sekcji unika się spawania w pozycjach wymuszonych przez zastosowanie

A. płytek wybiegowych
B. odwracania sekcji
C. wyważania sekcji
D. prefabrykacji złożonej
TWO.03Pytanie 79
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

Zgodnie z przedstawionym rysunkiem technologiczna kolejność spawania płata poszycia pokładu jest zachowana, jeśli złącza spawane są w kolejności:

Schemat płata poszycia pokładu ze złączami oznaczonymi cyframi od 1 do 5 i strzałkami kierunku spawania
A. 2, 4, 5, 3, 1
B. 1, 5, 4, 2, 3
C. 3, 5, 1, 2, 4
D. 1, 3, 4, 2, 5
