Lista pytań egzaminacyjnych

Dopuszczalne obciążenie robocze dla liny stalowej o średnicy 16 mm i dla kąta odchylenia liny równego 45° wynosi

Tabela dopuszczalnego obciążenia roboczego lin stalowych w kG dla średnic od 10 do 22 mm i kątów 0, 45, 90 i 120 stopni

A. 1 300 kG

B. 1 800 kG

C. 1 700 kG

D. 1 200 kG

TWO.03Pytanie 4

Wykonywanie i montaż elementó…

Na rysunku przedstawiono cięcie

Ręczny palnik plazmowy tnący grubą blachę stalową, z widocznym łukiem plazmowym i strumieniem iskier pod materiałem.

A. palnikiem elektrycznym.

B. palnikiem plazmowym.

C. palnikiem gazowym.

D. palnikiem laserowym.

TWO.03Pytanie 5

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

W trakcie prefabrykacji płata poszycia sekcji przewyższenie spawanych blach o grubości 12 mm nie może przekraczać

Tolerancje montażowe złącz czołowych

Grubość blachy [mm]		6 – 12	13 – 19	20 – 29	30 – 40
Przewyższenie blach [mm]		0,5	0,5	0,5	1,0
Spawanie ręczne:	szczelina [mm]	2 ± 0,5	2 ± 0,5	2 ± 0,5	2 ± 0,5
Spawanie ręczne:	kąt ukosowania [°]	60 ÷ 70	60 ÷ 70	60 ÷ 70	60 ÷ 70
Spawanie automatyczne: szczelina [mm]		0 ÷ 1	0 ÷ 1	0 ÷ 2	0 ÷ 2

A. 2,0 mm

B. 1,0 mm

C. 1,5 mm

D. 0,5 mm

TWO.03Pytanie 6

Wykonywanie i montaż elementó…

Na rysunkach przedstawiono różne rodzaje wyposażenia komunikacyjnego stosowane na statkach. Trap burtowy przedstawiono na rysunku oznaczonym literą

A.

D.

B.

C.

TWO.03Pytanie 7

Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Bezpieczeństwo i BHP

W trakcie spawania w dennych zbiornikach okrętowych, przy użyciu półautomatu z gazem osłonowym o proporcji: 80% argonu oraz 20% CO₂, nastąpiła awaria wentylacji nawiewowo-wyciągowej. Taki przypadek może prowadzić do

A. uszkodzenia półautomatu spawalniczego

B. pogorszenia jakości spoin

C. uduszenia lub uśpienia spawacza

D. eksplozji gazu w zbiorniku

TWO.03Pytanie 8

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Materiały i ochrona

Do montażu węzła prefabrykacji wstępnej jak na rysunku należy użyć poz. 146 z

Rysunek węzła prefabrykacji wstępnej z elementem poz. 146 i usztywnieniem poz. 671

A. blachy g = 15 mm i poz. 671 z płaskownika łebkowego 150.

B. płaskownika łebkowego 15 i poz. 671 z płaskownika 150.

C. blachy g = 15 mm i poz. 671 z płaskownika 150 x 20.

D. płaskownika 150 x 15 i poz. 671 z płaskownika 150 x 20.

TWO.03Pytanie 9

Wykonywanie i montaż elementó…

Przedstawione na rysunku urządzenie służy do

Żółty wieloosiowy transporter platformowy do poziomego przewozu ciężkich sekcji kadłuba po terenie stoczni

A. transportu poziomego sekcji kadłuba.

B. wodowania kadłuba.

C. transportu pionowego sekcji kadłuba.

D. montażu kadłuba z bloków.

TWO.03Pytanie 10

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

Przedstawiony na rysunku etap montażu elementów w sekcję określony jest jako stopień prefabrykacji

Otwarta przestrzenna konstrukcja sekcji kadłuba z wręgami i usztywnieniami na stanowisku montażowym, bez założonego poszycia.

A. P8 - montażu pozostałych elementów po stopniu P7 lub dalszy etap prefabrykacji sekcji.

B. P6 - montażu otwartej konstrukcji przestrzennej (bez poszycia).

C. P7 - zamknięcia konstrukcji przestrzennej (dokładanie sprefabrykowanych płatów).

D. P5 - montażu na łożach montażowych giętych płyt wraz z konstrukcją związaną.

TWO.03Pytanie 11

Wykonywanie i montaż elementó…

Na rysunku przedstawiono usztywnienie burt w obrębie skrajnika dziobowego za pomocą platformy. Cyfrą 1 oznaczono

Rysunek usztywnienia burt w skrajniku dziobowym z elementami oznaczonymi cyframi od 1 do 4

A. pokładniki rozporowe.

B. platformę.

C. wzdłużnik burtowy.

D. gródź zderzeniową.

TWO.03Pytanie 12

Wykonywanie i montaż elementó…

Urządzenie przedstawione na rysunku służy do

Gietarka z rolkami i prowadnicami do gięcia profili stalowych na zimno.

A. gięcia profili na zimno.

B. cięcia blach.

C. prostowania blach na zimno.

D. gięcia rur.

TWO.03Pytanie 13

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

Na rysunku przedstawiono schemat spawania belek

Schemat belki teowej z oznaczeniem spoiny pachwinowej ciągłej wzdłuż całej długości połączenia.

A. teowych spoiną przerywaną.

B. dwuteowych spoiną ciągłą.

C. dwuteowych spoiną przerywaną.

D. teowych spoiną ciągłą.

TWO.03Pytanie 14

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Bezpieczeństwo i BHP

Podczas montażu płóz i torów potrzebnych do wodowania z pochylni, mogą wystąpić zagrożenia

A. uszkodzenia słuchu

B. naświetlenia oczu

C. zatrucia gazami

D. uszkodzenia ciała

TWO.03Pytanie 15

Wykonywanie i montaż elementó…

Na rysunku przedstawione są uchwyty do montażu

Rysunek dwóch metalowych złączy obejmujących rury

A. klimatyzacji.

B. rurociągów.

C. kabli.

D. rusztowań.

TWO.03Pytanie 16

Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Spawanie i złącza Pomiary i kontrola

Na podstawie danych zawartych w tabeli określ ile wynosi natężenie przepływu tlenu tnącego dla blachy o grubości 600 mm.

Parametry cięcia tlenem
Grubość ciętego materiału [mm]	Średnica dyszy tnącej [mm]	Natężenie przepływu tlenu tnącego [l/min]	Ciśnienie tlenu tnącego w palniku [kPa]
300	3,75-5,60	470-700	385-230
400	4,30-7,30	615-950	370-170
500	5,00-8,50	800-1180	360-150
600	5,60-8,50	950-1420	330-200
700	6,35-9,50	1090-1650	280-180
800	6,35-9,50	1270-1900	350-200
900	7,50-11,0	1400-2100	275-180
1000	7,50-11,0	1600-2350	320-200
1100	7,50-12,0	1800-2600	350-180
1200	8,50-12,0	1900-2830	270-190

A. 950-2100 [l/min]

B. 470-1420 [l/min]

C. 800-1180 [l/min]

D. 950-1420 [l/min]

TWO.03Pytanie 17

Wykonywanie i montaż elementó…

Belki technologiczne znajdują zastosowanie w celu

A. uprośnienia montażu usztywnień wzdłużnych

B. uprośnienia montażu usztywnień poprzecznych

C. usztywnienia sekcji podczas transportu i montażu

D. usztywnienia sekcji przestrzennych dna

TWO.03Pytanie 18

Wykonywanie i montaż elementó…

Wykonując pomiary górnej płyty kingstonu poz. 274 należy uwzględnić, że zgodnie z rysunkiem, posiada ona zapas prefabrykacyjny

Rysunek W-W górnej płyty kingstonu poz. 274 z wymiarami

A. 30 mm

B. 50 mm

C. 20 mm

D. 90 mm

TWO.03Pytanie 19

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Zgodnie z ilustracją na górnej płycie kingstonu w pozycji 274, należy przyspawać dwa uchwyty transportowe oddalone od siebie o jeden odstęp wręgowy. W związku z tym, jaka będzie odległość między nimi?

A. 600 mm

B. 800 mm

C. 900 mm

D. 1800 mm

TWO.03Pytanie 20

Wykonywanie i montaż elementó…

Na rysunku przedstawiono operację technologiczną dotyczącą

Walce maszyny do gięcia lub walcowania metalowego elementu podczas obróbki części kadłubowej

A. obróbki elementów.

B. prefabrykacji wstępnej.

C. prefabrykacji.

D. obróbki wstępnej.

TWO.03Pytanie 21

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba

Symbol stosowany w dokumentacji okrętowej oznacza

A. owręże.

B. wzdłużnicę.

C. oś symetrii.

D. wodnicę.

TWO.03Pytanie 22

Wykonywanie i montaż elementó…

Jednoczesne przeprowadzanie testu szczelności oraz konstrukcyjnego komory łańcuchowej polega na

A. użyciu sprężonego powietrza oraz wody z mydłem

B. natrysku wodnym oraz badaniach ultradźwiękowych

C. napełnieniu wodą do górnej krawędzi kluzy łańcuchowej

D. natrysku wodnym oraz próbie penetracji połączeń

TWO.03Pytanie 23

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Na schemacie przedstawiono sekcję dna podwójnego. Przed spawaniem sekcji należy sprawdzić poprawność jej ustawienia. Pomiar wstępny można wykonać przy pomocy urządzenia oznaczonego na rysunku cyfrą 2, jest to

Schemat przekroju sekcji dna podwójnego z oznaczonym przewodem poziomicy wężowej do kontroli ustawienia przed spawaniem.

A. poziomica wężowa.

B. średnicówka.

C. liniał pomiarowy.

D. metrówka.

TWO.03Pytanie 24

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Pomiary i kontrola

Każde sprawdzenie blachy pod kątem rozwarstwienia powinno być przeprowadzone w obszarze montażu?

A. usztywnień poprzecznych

B. uchwytów transportowych

C. korków dennych

D. stępki przeciwprzechyłowej

TWO.03Pytanie 25

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Uruchamianie zapasów montażowych sekcji następuje po

A. wykonaniu ustawień i pomiarów na pochylni

B. skończeniu spawania na pochylni

C. skończeniu wstępnej prefabrykacji

D. skończeniu spawania na prefabrykacji

TWO.03Pytanie 26

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Materiały i ochrona

Który typ budowanego statku przedstawiono na rysunku?

Kadłub budowanego masowca w stoczni, z dużymi otwartymi ładowniami i żurawiami nad pokładem.

A. Zbiornikowiec.

B. Samochodowiec.

C. Kontenerowiec.

D. Masowiec.

TWO.03Pytanie 27

Wykonywanie i montaż elementó…

Na rysunku przedstawiono suchy dok z podbudowami przygotowanymi do dokowania statku. Cyfrą 2 oznaczono

Suchy dok z podbudowami do dokowania statku: centralne podpory stępkowe i boczne rzędy podpór pod obło kadłuba oznaczone cyframi.

A. podpory obłowe.

B. kozły rufowe.

C. podpory boczne.

D. podpory stępkowe.

TWO.03Pytanie 28

Wykonywanie i montaż elementó…

Kategorie: Wyposażenie i urządzenia Bezpieczeństwo i BHP

Wentylację wyciągową powinno się zamontować podczas realizacji prac związanych

A. z malowaniem natryskowym poszycia kadłuba

B. ze spawaniem fragmentu mocnicy pokładowej

C. ze szlifowaniem spoin na pokładzie statku

D. z wymianą dennika w zbiorniku balastowym

TWO.03Pytanie 29

Wykonywanie i montaż elementó…

Na rysunku przedstawiającym przekrój części dziobowej statku strzałką zaznaczono gródź

A. wzdłużną.

B. zderzeniową.

C. rufową.

D. ładowni.

TWO.03Pytanie 30

Wykonywanie i montaż elementó…

W tabeli stanowiącej załącznik do planu, zestawiono rodzaje otworów komunikacyjnych występujących w kadłubie. Przedstawione na fotografii zamknięcie należy do grupy otworów wymienionych na pozycji

Tabela rodzajów otworów komunikacyjnych bez zamknięć i zamykanych oraz fotografia zamknięcia z uchwytami

A. 2a

B. 1c

C. 2b

D. 2d

TWO.03Pytanie 31

Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Pomiary i kontrola

Przyrząd pomiarowy przedstawiony na rysunku to

Metalowy przyrząd pomiarowy z podziałką 0,1 mm i ramionami o kątach 60, 70, 80 i 90 stopni

A. głębokościomierz.

B. spoinomierz.

C. suwmiarka.

D. kątomierz uniwersalny.

TWO.03Pytanie 32

Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Spawanie i złącza

Na rysunku przedstawiono spawanie metodą

A. automatyczną.

B. ręczną.

C. plazmową.

D. laserową.

TWO.03Pytanie 33

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

W celu naprawy pęknięcia fragmentu pokładu przy otworze luku ładunkowego zaznaczonego na rysunku należy

A. wymienić fragment pokładu.

B. zaślepić luk ładunkowy.

C. powiększyć luk ładunkowy.

D. zaspawać pęknięcie pokładu.

TWO.03Pytanie 34

Wykonywanie i montaż elementó…

Jaką z wymienionych czynności obejmuje wstępna obróbka blach okrętowych?

A. Prostowanie

B. Trasowanie blach

C. Gięcie blach zgodnie z szablonami

D. Wiercenie

TWO.03Pytanie 35

Wykonywanie i montaż elementó…

Komin jednostki pływającej oznaczony symbolem N10 to część

A. dziesiątą nadburcia

B. ostatnią pokładu

C. ostatnią nadbudówki

D. pierwszą nadbudówki

TWO.03Pytanie 36

Wykonywanie i montaż elementó…

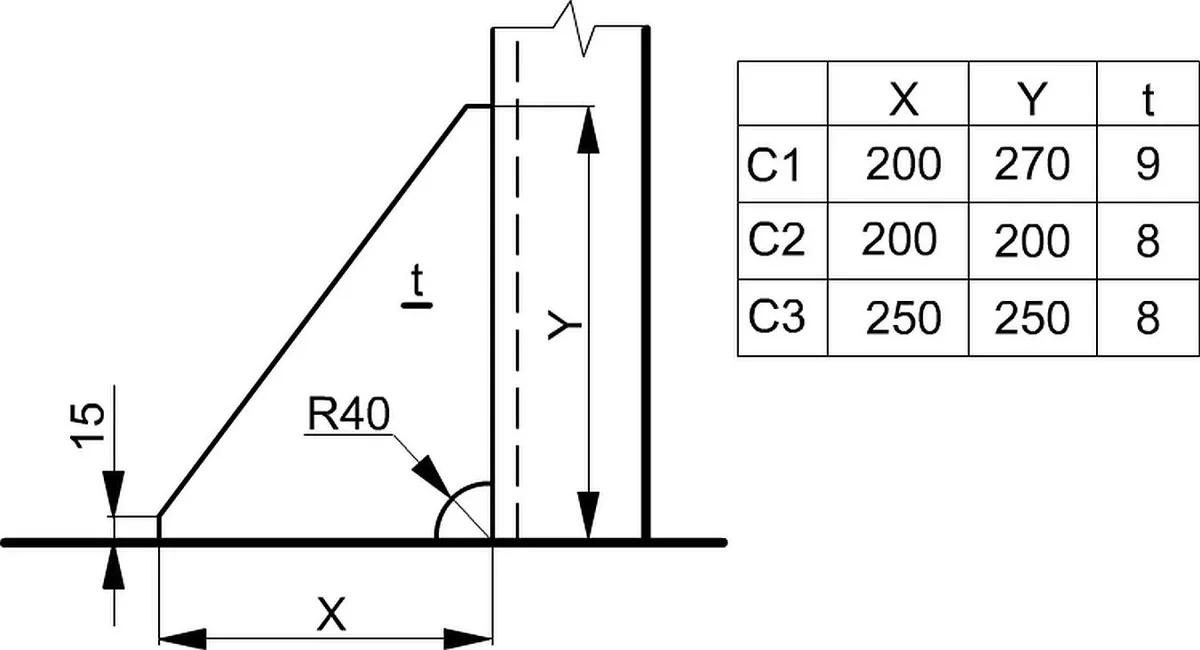

Węzłówka C1 o grubości 9 mm ma następujące wymiary:

Rysunek węzłówki z wymiarami X, Y, t i tabela wymiarów węzłówek C1, C2 i C3

A. X = 200, Y = 270, t = 9

B. X = 270, Y = 200, t = 9

C. X = 200, Y = 270, t = 8

D. X = 250, Y = 250, t = 8

TWO.03Pytanie 37

Wykonywanie i montaż elementó…

Element zabezpieczający podbudowę przed przewróceniem się i zatopieniem podczas wodowania, jest oznaczony na rysunku numerem

A. 2

B. 6

C. 4

D. 5

TWO.03Pytanie 38

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba

Na planie podziału sekcyjnego jednostki morskiej sekcja oznaczona symbolem N1DP to

A. pokładu

B. nadbudówki

C. nadburcia

D. denna

TWO.03Pytanie 39

Wykonywanie i montaż elementó…

W celu podnoszenia oraz opuszczania doku pływającego wykorzystuje się zbiorniki

A. ładunkowe

B. paliwowe

C. balastowe

D. pokładowe

TWO.03Pytanie 40

Wykonywanie i montaż elementó…
