TWO.03Pytanie 41

Wykonywanie i montaż elementó…

Kategorie: Wyposażenie i urządzenia Pomiary i kontrola

Jakie narzędzie służy do poziomowania dno wewnętrznego sekcji dna podwójnego?

A. niwelatora z łatą

B. taśmy mierniczej

C. poziomnicy

D. dalmierza

TWO.03Pytanie 42

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Zgodnie z regulacjami Polskiego Rejestru Statków, test szczelności oraz konstrukcji polegający na napełnieniu wnętrza zbiornika cieczą (wodą) do określonej wysokości, nazywany jest próbą

A. pęcherzykową

B. penetracyjną

C. hydropneumatyczną

D. hydrostatyczną

TWO.03Pytanie 43

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola Bezpieczeństwo i BHP

Po zwodowaniu jednostki, zespół ratunkowy

A. analizuje, czy jednostka nie ma przechyłu bocznego

B. przeprowadza inspekcję szczelności kadłuba

C. sprawdza, czy statek pływa "na równej stępce"

D. przygotowuje podstawę od zwodowania do zatopienia

TWO.03Pytanie 44

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Pomiary i kontrola

Na rysunku przedstawiono dennik

A. szczelny.

B. pełny.

C. tunelowy.

D. otwarty.

TWO.03Pytanie 45

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Podczas kontroli przygotowania kadłuba do wodowania wzdłużnego

A. zatyka się tunele sterów strumieniowych

B. zatyka się wloty do skrzyni kingstonowej

C. sprawdza się kompletność wkręcenia korków dennych

D. weryfikuje się zatykanie kluz kotwicznych

TWO.03Pytanie 46

Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Pomiary i kontrola

Jaką metodą przeprowadza się test szczelności, stosując próżnię (podciśnienie) w skrzynce nad spoiną spawaną, wykorzystując płyn pieniący do analizy spoiny?

A. Powietrzem sprężonym

B. Metodą hydropneumatyczną

C. Metodą hydrostatyczną

D. Metodą pęcherzykową

TWO.03Pytanie 47

Wykonywanie i montaż elementó…

Kategorie: Wyposażenie i urządzenia Pomiary i kontrola

Przyrząd pomiarowy przedstawiony na rysunku to

Żółty teodolit elektroniczny z lunetą, wyświetlaczem i spodarką, używany do pomiaru kątów.

A. oscyloskop.

B. teodolit.

C. dalmierz.

D. niwelator.

TWO.03Pytanie 48

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Aby skontrolować elementy grodzi falistej po ich wygięciu, należy przygotować

A. krótki szablon listwowy

B. drewnianą makietę grodzi

C. mały szablon przestrzenny

D. płaski szablon drewniany

TWO.03Pytanie 49

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Dwa usztywnienia o numerze 782 powinny zostać zamontowane

A. od strony widocznej dennika o numerze 136

B. w odległości 2537 mm oraz 1697 mm od PS

C. od strony niewidocznej dennika o numerze 136

D. w odległości 847 mm oraz 1697 mm od PS

TWO.03Pytanie 50

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Na podstawie fragmentu dokumentacji wskaż wartość graniczną odchyłki długości sekcji płaskiej

Parametr	Wartość standardowa [mm]	Wartość graniczna [mm]
Montaż sekcji płaskiej Długość i szerokość Odkształcenie Prostokątność Odchylenie elementu wewnętrznego od po-wierzchni płyty	± 4 ± 10 ± 5 5	± 6 ± 20 ± 10 10

A. ±4 mm

B. ±10 mm

C. ±6 mm

D. ±20 mm

TWO.03Pytanie 51

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

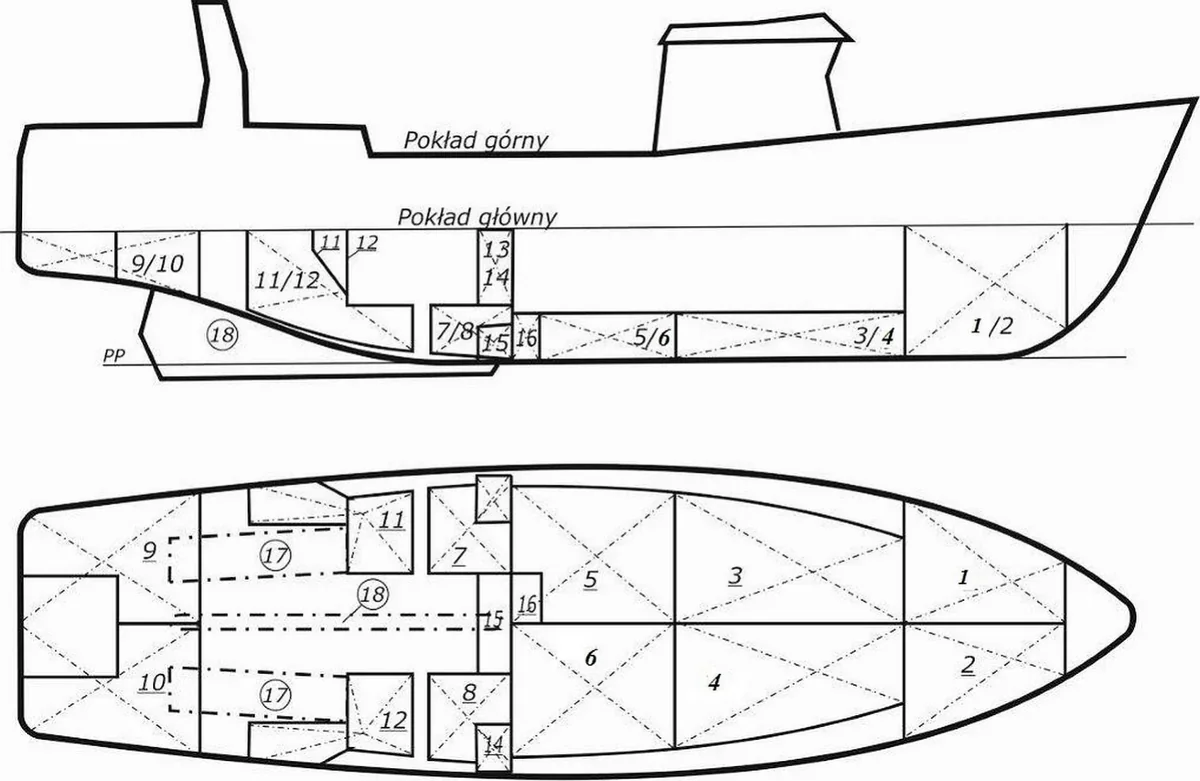

Podczas próby konstrukcyjnej i szczelności metodą hydrostatyczną zalano wodą słodką zbiorniki 1, 4 i 6 do wysokości słupa wody 2,4 m ponad pokład górny. Jakie jest ciśnienie wody na dnie zbiorników 1, 4, 6?

Rysunek statku w widoku z boku i z góry z ponumerowanymi zbiornikami

A. Różne, zależne od pola powierzchni dna zbiorników.

B. Takie same.

C. Zależne od objętości zbiorników.

D. Różne, zależne od wysokości słupa wody.

TWO.03Pytanie 52

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

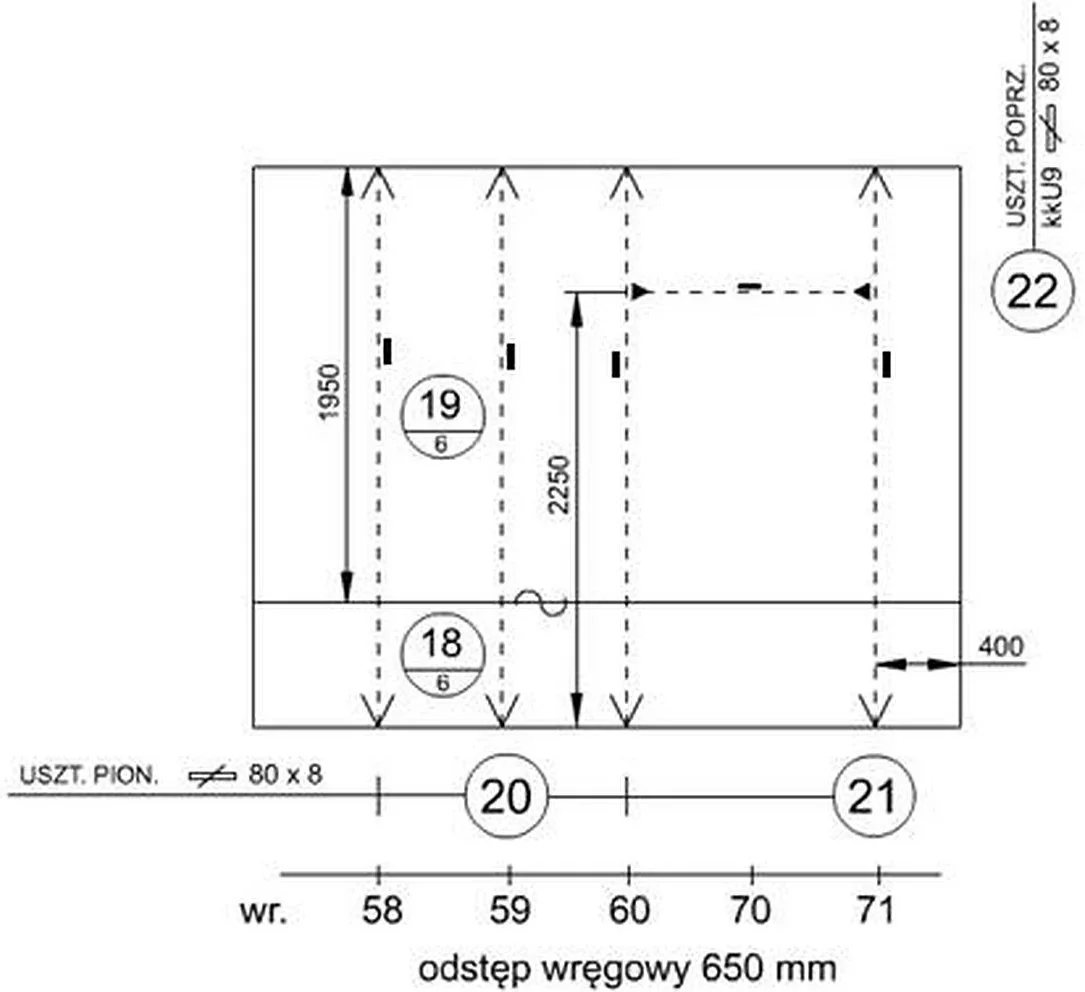

Po zmontowaniu ścianki przedstawionej na rysunku odległość wewnętrzna pomiędzy usztywnieniem na wręgu nr 59, a usztywnieniem na wręgu nr 60 powinna wynosić

Rysunek ścianki z usztywnieniami na wręgach 58, 59, 60, 70 i 71, odstęp wręgowy 650 mm, usztywnienia 80 x 8

A. 650 mm

B. 642 mm

C. 666 mm

D. 634 mm

TWO.03Pytanie 53

Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Pomiary i kontrola

Badanie spoin czołowych, które wykonuje się przy użyciu skrzynki podciśnieniowej, określane jest jako test

A. szczelności

B. rozciągania

C. twardości

D. udarności

TWO.03Pytanie 54

Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Pomiary i kontrola

Na podstawie danych zawartych w tabeli określ natężenie przepływu tlenu tnącego dla blachy o grubości 600 mm.

Parametry cięcia tlenem
Grubość ciętego materiału [mm]	Średnica dyszy tnącej [mm]	Natężenie przepływu tlenu tnącego [l/min]	Ciśnienie tlenu tnącego w palniku [kPa]
300	3,75-5,60	470-700	385-230
400	4,30- 7,30	615-950	370-170
500	5,00-8,50	800-1180	360-150
600	5,60-8,50	950-1420	330-200
700	6,35-9,50	1090-1650	280-180
800	6,35-9,50	1270-1900	330-200
900	7,50-11,0	1400-2100	275-180
1000	7,50-11,0	1600-2350	320-200
1100	7,50-12,0	1800-2600	350-180
1200	8,50-12,0	1900-2830	270-190

A. 950-1420 [l/min]

B. 470-1420 [l/min]

C. 950-2100 [l/min]

D. 800-1180 [l/min]

TWO.03Pytanie 55

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Na rysunku przedstawiono płaszczyzny kadłuba okrętu. Cyfrą 2 oznaczono płaszczyznę

Rysunek kadłuba okrętu z płaszczyznami oznaczonymi cyframi od 1 do 4

A. wodnicy konstrukcyjnej.

B. owręża.

C. symetrii.

D. podstawową.

TWO.03Pytanie 56

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Pomiary i kontrola

Elementy sekcji burty oznaczone na rysunku cyframi 2 i 3 będą wykonane na etapie

Rysunek aksonometryczny sekcji burty z elementami oznaczonymi cyframi od 1 do 4

A. prefabrykacji sekcji płatowych.

B. montażu bloków kadłuba.

C. prefabrykacji wstępnej.

D. prefabrykacji sekcji przestrzennych.

TWO.03Pytanie 57

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Wyposażenie i urządzenia Pomiary i kontrola

Aby prawidłowo zabezpieczyć statek po jego zwodowaniu oraz kontynuować prace wyposażeniowe, niezbędne jest

A. zapewnienie wsparcia holownika po demontażu części podbudowy

B. założenie trapu i przeprowadzenie pomiarów zanurzenia

C. jego cumowanie i zapewnienie odpowiedniej stateczności

D. jego cumowanie oraz przeprowadzenie pomiarów zanurzenia

TWO.03Pytanie 58

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Jaka jest dopuszczalna wielkość wzajemnego przesunięcia górnych krawędzi mocników (półek teowników), których grubość t = 30 mm?

Fragment tabeli tolerancji przesunięcia górnej krawędzi teownika, kątownika lub płaskownika łebkowego z rysunkiem

A. 10,0 mm

B. 8,0 mm

C. 3,0 mm

D. 2,5 mm

TWO.03Pytanie 59

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Pomiary i kontrola

Na rysunku przedstawiono fragment Standardu Budowy Kadłuba. Dla wycięcia w usztywnieniu o promieniu R = 30 mm minimalna dopuszczalna odległość styku łączonych blach od krawędzi tego wycięcia wynosi

Rysunek wycięcia o promieniu R w usztywnieniu z odległością d styku blach oraz warunkami dla R do 30 mm i powyżej

A. 7 mm

B. 5 mm

C. 3 mm

D. 10 mm

TWO.03Pytanie 60

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Kto przeprowadza badania szczelności kadłuba?

A. dział kontroli jakości

B. pracownicy stoczni odpowiedzialni za badany obszar kadłuba

C. nadzór inwestora (armatora)

D. dział kontroli jakości stoczni w obecności inspektora Towarzystwa Klasyfikacyjnego

TWO.03Pytanie 61

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Pomiary i kontrola

Redukcję grubości łączonych blach zgodnie z załączonym standardem wykonania kadłuba należy wykonać, jeśli t₁ i t₂ wynoszą

Rysunek łączenia blach o grubościach t1 i t2 ze skosem długości c oraz tabela warunków wykonania redukcji

A. t₁ = 18 mm i t₂ = 22 mm

B. t₁ = 12 mm i t₂ = 14 mm

C. t₁ = 22 mm i t₂ = 23 mm

D. t₁ = 16 mm i t₂ = 18 mm

TWO.03Pytanie 62

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Zgodnie z regulacjami określonymi przez Towarzystwo Klasyfikacyjne, skrajna część jednostki pływającej to symetryczna względem osi owręża część statku o długości 0,4L (L - długość obliczeniowa jednostki). Dla jednostki pływającej o długości L₀ =180 m, jaka jest długość skrajnej części statku?

A. 72,0 m

B. 86,0 m

C. 86,8 m

D. 70,0 m

TWO.03Pytanie 63

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Denik przedstawiony na schemacie jako poz. 136, widoczny z perspektywy dziobu, powinien być zamontowany

A. w sekcji dennej na prawej burcie

B. 2537 mm od płaszczyzny symetrii

C. w sekcji dennej na lewej burcie

D. 180 mm od dolnej powierzchni zewnętrznej

TWO.03Pytanie 64

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Pomiary i kontrola

Zanim przystąpimy do montażu usztywnień sekcji płaskiej, konieczne jest

A. oszlifowanie krawędzi płyty

B. wprowadzenie poprawek na rysunku

C. ustawienie skrzynek traserskich

D. przekazanie wymiarów z rysunku na materiał

TWO.03Pytanie 65

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Dla wytrasowania usztywnienia 671 na podstawie rysunku należy odmierzyć od prawej krawędzi elementu 146 odległość

Rysunek węzła prefabrykacji wstępnej z elementem poz. 146 i usztywnieniem poz. 671

A. 25 mm

B. 12 mm

C. 15 mm

D. 20 mm

TWO.03Pytanie 66

Wykonywanie i montaż elementó…

Kategorie: Spawanie i złącza Pomiary i kontrola

Na rysunku przedstawiono badanie nieniszczące spoin metodą

Spoiny konstrukcji kadłubowej pokryte różowym penetrantem i wywoływaczem, z widocznymi czerwonymi wskazaniami nieciągłości.

A. radiologiczną.

B. prądami wirowymi.

C. penetracyjną.

D. magnetyczno-proszkową.

TWO.03Pytanie 67

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Pomiary i kontrola

Odchyłka pomiarowa sekcji płatowej prostej zamieszczonej na rysunku wynosi

Tabela odchyłek pomiarowych zależnych od wymiaru oraz rysunek sekcji płatowej o wymiarze 4500

A. ±2,5

B. ±1,0

C. ±2,0

D. ±1,5

TWO.03Pytanie 68

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Pomiary i kontrola

Z załączonej tabeli wynika, że tolerancja grubości t dla profilu HP 180 wynosi

Tolerancje profili HP (płaskowników lekowych)
Oznaczenie HP	Wysokość h	Grubość t
100×120	+1,5 / -1,5	+0,7 / -0,3
140×180	+2,0 / -2,0	+1,0 / -0,3
200×300	+3,0 / -3,0	+1,0 / -0,4
320×430	+4,0 / -4,0	+1,2 / -0,4

A. 1,0 mm

B. 1,3 mm

C. 1,6 mm

D. 1,4 mm

TWO.03Pytanie 69

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Wyposażenie i urządzenia Pomiary i kontrola

Jeśli dok w stoczni remontowej ma parametry: długość L = 220 m, szerokość B = 36 m, zanurzenie H = 8 m oraz jest wyposażony w żuraw mogący podnosić elementy o maksymalnej masie Q = 20 t, to jakiego statku o parametrach można na nim wydokować?

A. L=186m, B=38m, H=5m, Q=14t

B. L=196m, B=32m, H=9m, Q=18t

C. L=200m, B=34m, H=7m, Q=18t

D. L=199m, B=35m, H=7m, Q=21t

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Jakie narzędzie służy do poziomowania dno wewnętrznego sekcji dna podwójnego?

Zgodnie z regulacjami Polskiego Rejestru Statków, test szczelności oraz konstrukcji polegający na napełnieniu wnętrza zbiornika cieczą (wodą) do określonej wysokości, nazywany jest próbą

Po zwodowaniu jednostki, zespół ratunkowy

Na rysunku przedstawiono dennik

Podczas kontroli przygotowania kadłuba do wodowania wzdłużnego

Jaką metodą przeprowadza się test szczelności, stosując próżnię (podciśnienie) w skrzynce nad spoiną spawaną, wykorzystując płyn pieniący do analizy spoiny?

Przyrząd pomiarowy przedstawiony na rysunku to

Aby skontrolować elementy grodzi falistej po ich wygięciu, należy przygotować

Dwa usztywnienia o numerze 782 powinny zostać zamontowane

Na podstawie fragmentu dokumentacji wskaż wartość graniczną odchyłki długości sekcji płaskiej

Podczas próby konstrukcyjnej i szczelności metodą hydrostatyczną zalano wodą słodką zbiorniki 1, 4 i 6 do wysokości słupa wody 2,4 m ponad pokład górny. Jakie jest ciśnienie wody na dnie zbiorników 1, 4, 6?

Po zmontowaniu ścianki przedstawionej na rysunku odległość wewnętrzna pomiędzy usztywnieniem na wręgu nr 59, a usztywnieniem na wręgu nr 60 powinna wynosić

Badanie spoin czołowych, które wykonuje się przy użyciu skrzynki podciśnieniowej, określane jest jako test

Na podstawie danych zawartych w tabeli określ natężenie przepływu tlenu tnącego dla blachy o grubości 600 mm.

Na rysunku przedstawiono płaszczyzny kadłuba okrętu. Cyfrą 2 oznaczono płaszczyznę

Elementy sekcji burty oznaczone na rysunku cyframi 2 i 3 będą wykonane na etapie

Aby prawidłowo zabezpieczyć statek po jego zwodowaniu oraz kontynuować prace wyposażeniowe, niezbędne jest

Jaka jest dopuszczalna wielkość wzajemnego przesunięcia górnych krawędzi mocników (półek teowników), których grubość t = 30 mm?

Na rysunku przedstawiono fragment Standardu Budowy Kadłuba. Dla wycięcia w usztywnieniu o promieniu R = 30 mm minimalna dopuszczalna odległość styku łączonych blach od krawędzi tego wycięcia wynosi

Kto przeprowadza badania szczelności kadłuba?

Redukcję grubości łączonych blach zgodnie z załączonym standardem wykonania kadłuba należy wykonać, jeśli t₁ i t₂ wynoszą

Denik przedstawiony na schemacie jako poz. 136, widoczny z perspektywy dziobu, powinien być zamontowany

Zanim przystąpimy do montażu usztywnień sekcji płaskiej, konieczne jest

Dla wytrasowania usztywnienia 671 na podstawie rysunku należy odmierzyć od prawej krawędzi elementu 146 odległość

Na rysunku przedstawiono badanie nieniszczące spoin metodą

Odchyłka pomiarowa sekcji płatowej prostej zamieszczonej na rysunku wynosi

Z załączonej tabeli wynika, że tolerancja grubości t dla profilu HP 180 wynosi

Jeśli dok w stoczni remontowej ma parametry: długość L = 220 m, szerokość B = 36 m, zanurzenie H = 8 m oraz jest wyposażony w żuraw mogący podnosić elementy o maksymalnej masie Q = 20 t, to jakiego statku o parametrach można na nim wydokować?

Wymagane logowanie

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Jakie narzędzie służy do poziomowania dno wewnętrznego sekcji dna podwójnego?

Zgodnie z regulacjami Polskiego Rejestru Statków, test szczelności oraz konstrukcji polegający na napełnieniu wnętrza zbiornika cieczą (wodą) do określonej wysokości, nazywany jest próbą

Po zwodowaniu jednostki, zespół ratunkowy

Na rysunku przedstawiono dennik

Podczas kontroli przygotowania kadłuba do wodowania wzdłużnego

Jaką metodą przeprowadza się test szczelności, stosując próżnię (podciśnienie) w skrzynce nad spoiną spawaną, wykorzystując płyn pieniący do analizy spoiny?

Przyrząd pomiarowy przedstawiony na rysunku to

Aby skontrolować elementy grodzi falistej po ich wygięciu, należy przygotować

Dwa usztywnienia o numerze 782 powinny zostać zamontowane

Na podstawie fragmentu dokumentacji wskaż wartość graniczną odchyłki długości sekcji płaskiej

Podczas próby konstrukcyjnej i szczelności metodą hydrostatyczną zalano wodą słodką zbiorniki 1, 4 i 6 do wysokości słupa wody 2,4 m ponad pokład górny. Jakie jest ciśnienie wody na dnie zbiorników 1, 4, 6?

Po zmontowaniu ścianki przedstawionej na rysunku odległość wewnętrzna pomiędzy usztywnieniem na wręgu nr 59, a usztywnieniem na wręgu nr 60 powinna wynosić

Badanie spoin czołowych, które wykonuje się przy użyciu skrzynki podciśnieniowej, określane jest jako test

Na podstawie danych zawartych w tabeli określ natężenie przepływu tlenu tnącego dla blachy o grubości 600 mm.

Na rysunku przedstawiono płaszczyzny kadłuba okrętu. Cyfrą 2 oznaczono płaszczyznę

Elementy sekcji burty oznaczone na rysunku cyframi 2 i 3 będą wykonane na etapie

Aby prawidłowo zabezpieczyć statek po jego zwodowaniu oraz kontynuować prace wyposażeniowe, niezbędne jest

Jaka jest dopuszczalna wielkość wzajemnego przesunięcia górnych krawędzi mocników (półek teowników), których grubość t = 30 mm?

Na rysunku przedstawiono fragment Standardu Budowy Kadłuba. Dla wycięcia w usztywnieniu o promieniu R = 30 mm minimalna dopuszczalna odległość styku łączonych blach od krawędzi tego wycięcia wynosi

Kto przeprowadza badania szczelności kadłuba?

Redukcję grubości łączonych blach zgodnie z załączonym standardem wykonania kadłuba należy wykonać, jeśli t1 i t2 wynoszą

Denik przedstawiony na schemacie jako poz. 136, widoczny z perspektywy dziobu, powinien być zamontowany

Zanim przystąpimy do montażu usztywnień sekcji płaskiej, konieczne jest

Dla wytrasowania usztywnienia 671 na podstawie rysunku należy odmierzyć od prawej krawędzi elementu 146 odległość

Na rysunku przedstawiono badanie nieniszczące spoin metodą

Odchyłka pomiarowa sekcji płatowej prostej zamieszczonej na rysunku wynosi

Z załączonej tabeli wynika, że tolerancja grubości t dla profilu HP 180 wynosi

Jeśli dok w stoczni remontowej ma parametry: długość L = 220 m, szerokość B = 36 m, zanurzenie H = 8 m oraz jest wyposażony w żuraw mogący podnosić elementy o maksymalnej masie Q = 20 t, to jakiego statku o parametrach można na nim wydokować?

Redukcję grubości łączonych blach zgodnie z załączonym standardem wykonania kadłuba należy wykonać, jeśli t₁ i t₂ wynoszą
