TWO.03Pytanie 81
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

W procesie prostowania wysokotemperaturowego wgięć kadłuba za pomocą gorącego powietrza, konieczne jest ogrzanie wybranych miejsc do temperatury w przybliżeniu

A. 100°C
B. 400°C
C. 1500°C
D. 800°C
TWO.03Pytanie 83
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

Charakterystyczny wygląd przedstawionej na rysunku krawędzi blachy ciętej palnikiem gazowym spowodowany jest

Nierówna, przegrzana krawędź blachy po cięciu palnikiem gazowym, z wyraźnymi spływami i chropowatą powierzchnią przecięcia
A. zbyt słabym podgrzewaniem palnikiem.
B. zbyt daleko odsuniętym palnikiem od blachy.
C. zbyt silnym podgrzewaniem palnikiem.
D. zbyt bliskim prowadzeniem palnika od blachy.
TWO.03Pytanie 84
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

Do czego wykorzystywane są nożyce gilotynowe do blach?

A. do wykrawania profili
B. do cięcia krawędzi o krzywoliniowym kształcie
C. do wykrawania otworów
D. do cięcia krawędzi prostych
TWO.03Pytanie 89
Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Materiały i ochrona

Farba ochronna stosowana na czas używana jest w etapie

A. montażu elementów płaskich i przestrzennych
B. obróbki wstępnej blach oraz profili
C. transportu sekcji oraz bloków do montowania kadłuba
D. montażu zbrojenia oraz wyposażenia sekcji
TWO.03Pytanie 91
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

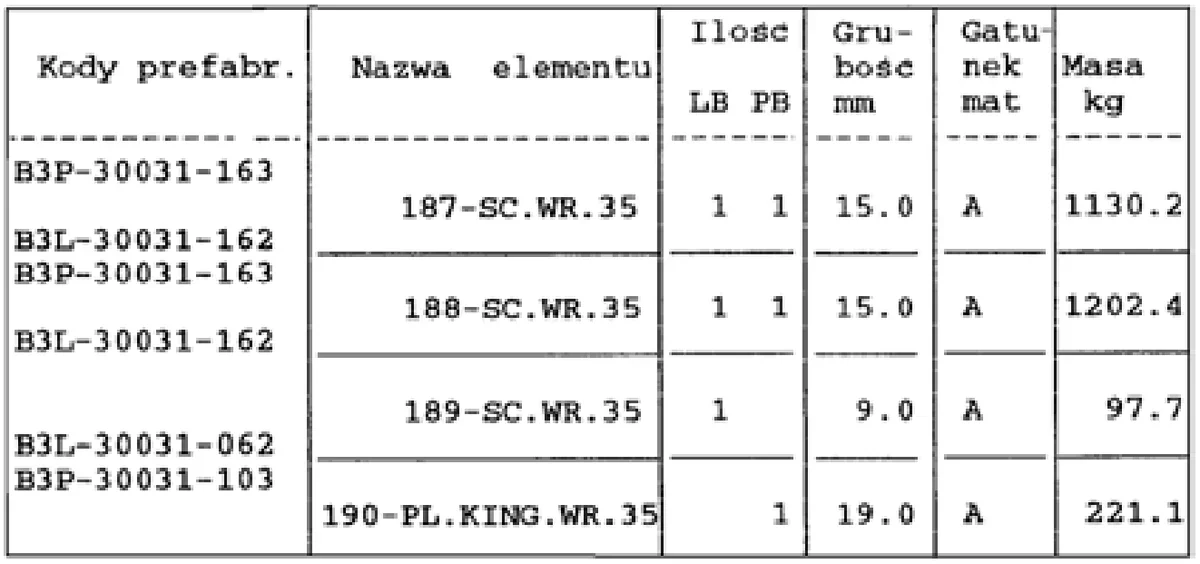

W oparciu o przedstawiony fragment dokumentacji, ściankę poz. 188 na wręgu 35 należy skompletować z elementami, które będą wykonywane na

Fragment dokumentacji - tabela kodów prefabrykacji elementów na wręgu 35
A. walcach do gięcia blach.
B. automacie do cięcia plazmą.
C. linii ciągu sekcji płaskich.
D. ciągu wstępnej obróbki.
TWO.03Pytanie 92
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

Który z wymienionych sposobów cięcia oferuje najwyższą precyzję cięcia powierzchni?

A. Automatyczne cięcie przy użyciu palnika acetylenowo-tlenowego
B. Cięcie elektryczne z wykorzystaniem elektrod otulonych
C. Ręczne cięcie przy pomocy palnika acetylenowo-tlenowego
D. Cięcie plazmowe
TWO.03Pytanie 93
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Wyposażenie i urządzenia

Elementy przedstawione na rysunku należy uwzględnić przy sporządzaniu wykazu sprzętu i oprzyrządowania niezbędnych do wykonania prac związanych z

Ilustracja do pytania 13
A. wymianą fragmentu uszkodzonej burty.
B. gięciem wręgów ramowych.
C. wymianą uszkodzonego pokładnika.
D. obróbką wstępną blach i profili.
TWO.03Pytanie 95
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

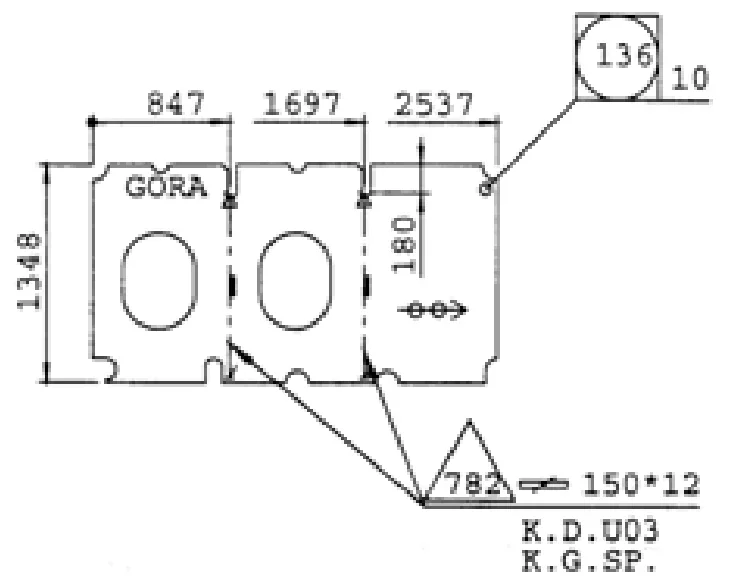

Płyta dennika sekcji dennej poz. 136 powinna być skompletowana z innymi elementami kadłubowymi oznaczonymi stopniem prefabrykacji

Rysunek dennika poz. 136 sekcji dennej z wymiarami i usztywnieniami poz. 782
A. 360
B. 160
C. 760
D. 560
TWO.03Pytanie 98
Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Spawanie i złącza

Zbyt szybka praca palnika acetylenowo-tlenowego podczas cięcia skutkuje

A. powstaniem nierówności na całej powierzchni i przerwaniem cięcia
B. nadtopieniem górnej krawędzi obrabianego materiału
C. nadtopieniem dolnej krawędzi obrabianego materiału
D. tworzeniem nierównej i szerokiej szczeliny w miejscu cięcia
TWO.03Pytanie 103
Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Pomiary i kontrola

Na podstawie danych zawartych w tabeli określ natężenie przepływu tlenu tnącego dla blachy o grubości 600 mm.

Parametry cięcia tlenem
Grubość ciętego materiału [mm]Średnica dyszy tnącej [mm]Natężenie przepływu tlenu tnącego [l/min]Ciśnienie tlenu tnącego w palniku [kPa]
3003,75-5,60470-700385-230
4004,30- 7,30615-950370-170
5005,00-8,50800-1180360-150
6005,60-8,50950-1420330-200
7006,35-9,501090-1650280-180
8006,35-9,501270-1900330-200
9007,50-11,01400-2100275-180
10007,50-11,01600-2350320-200
11007,50-12,01800-2600350-180
12008,50-12,01900-2830270-190
A. 800-1180 [l/min]
B. 950-1420 [l/min]
C. 470-1420 [l/min]
D. 950-2100 [l/min]
TWO.03Pytanie 104
Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Materiały i ochrona

Blachy ze stali dla przemysłu okrętowego, które są składowane w magazynie i gotowe do wstępnej obróbki, identyfikowane są symbolem

A. 15H
B. 2H13
C. St3S
D. EH36
TWO.03Pytanie 105
Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Bezpieczeństwo i BHP Materiały i ochrona

Zanim przystąpi się do realizacji elementów konstrukcyjnych z wykorzystaniem urządzeń do cięcia plazmowego, obowiązkiem pracownika jest w pierwszej kolejności

A. zapoznanie się z procedurą dostarczania materiałów hutniczych
B. zapoznanie się z wykazem blach oraz profili hutniczych
C. analiza właściwości używanych materiałów
D. zapoznanie się z instrukcją obsługi urządzeń i instrukcją bhp
TWO.03Pytanie 107
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Pomiary i kontrola

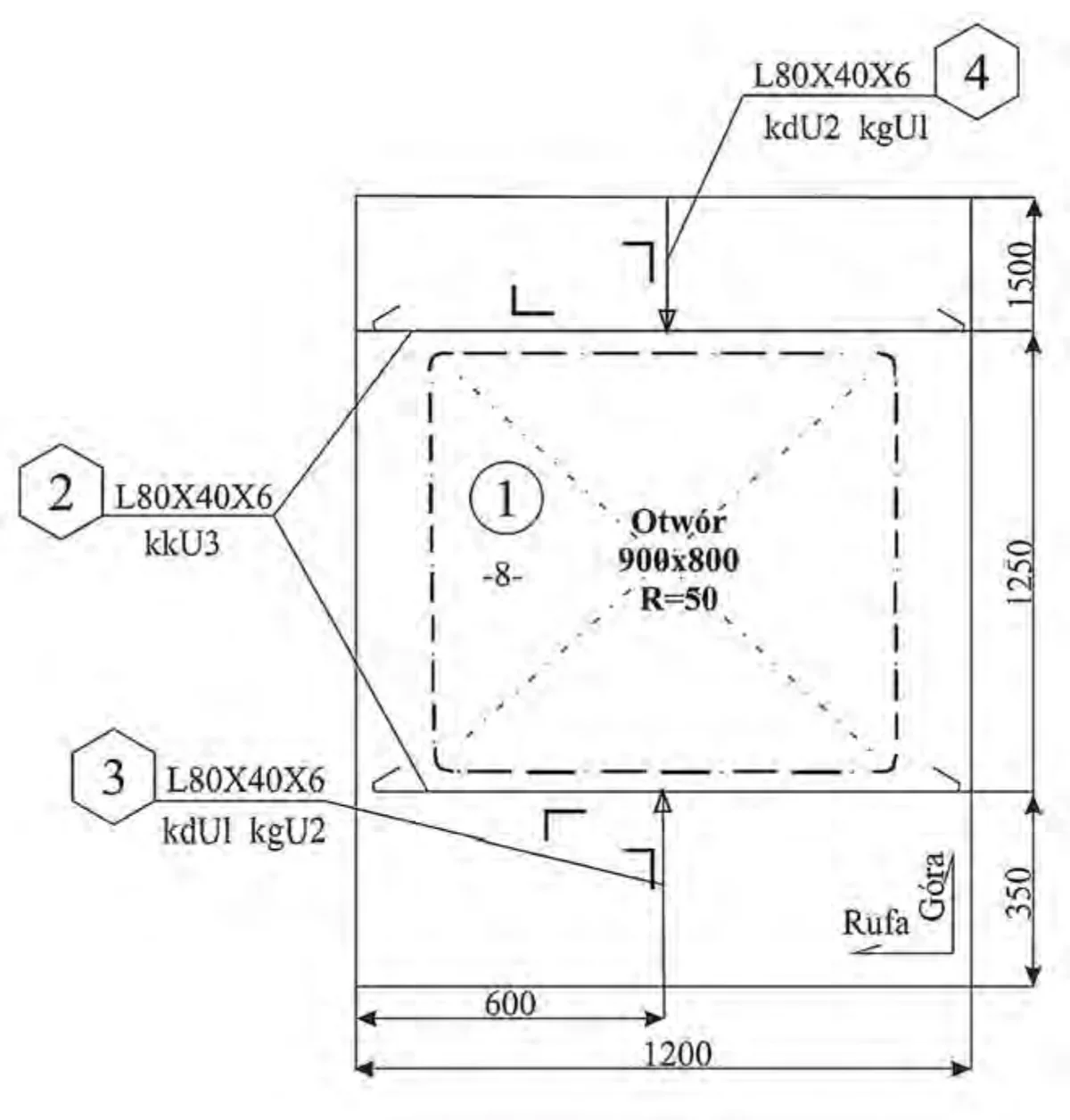

Elementy sekcji burty oznaczone na rysunku cyframi 2 i 3 będą wykonane na etapie

Rysunek aksonometryczny sekcji burty z elementami oznaczonymi cyframi od 1 do 4
A. prefabrykacji sekcji płatowych.
B. prefabrykacji wstępnej.
C. montażu bloków kadłuba.
D. prefabrykacji sekcji przestrzennych.
TWO.03Pytanie 108
Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Materiały i ochrona

Jaki symbol oznacza klasę jakości powierzchni, która została przygotowana do malowania poprzez obróbkę strumieniowo-ścierną?

A. Ma
B. Fl
C. St2
D. Sa2½
TWO.03Pytanie 109
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

W procesie wstępnej obróbki blach, które mają być użyte w konstrukcji kadłuba, prostowanie wykonuje się przy pomocy

A. podgrzewania indukcyjnego i młota kowalskiego
B. walcarki prostująco-odprężającej
C. siłownika hydraulicznego
D. palnika acetylenowo-tlenowego
TWO.03Pytanie 111
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Materiały i ochrona

Armator dostarczył stoczni dokumentację dotyczącą prac remontowych i poprosił o wycenę na wymianę blach kadłuba o grubości 10 mm oraz wymiarach: na dziobie 2x3 m, na śródokręciu 4x3 m i na rufie 1x2 m. Zakładając gęstość stali równą 8 t/m3 oraz cenę jednostkową 3 zł/kg, a także przyjmując koszt robocizny równy kosztowi materiału, orientacyjna całkowita cena tych czynności wyniesie

A. 14400 zł
B. 4800 zł
C. 240 zł
D. 9600 zł
TWO.03Pytanie 113
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

Wzmocniony pas pokrycia wewnętrznego dolnej części podwójnej w miejscu jego połączenia z pokryciem burty określa się mianem

A. mocnicą pokładową
B. mocnicą obłową
C. płytą denną
D. płytą krawędziową
TWO.03Pytanie 114
Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Materiały i ochrona

Czasowa ochrona blach oraz kształtowników stalowych odbywa się poprzez

A. natłuszczanie wybranych zewnętrznych powierzchni
B. zabezpieczanie przed korozją
C. uniemożliwienie dostępu światła
D. zabezpieczenie oczyszczonej powierzchni farbą gruntową
TWO.03Pytanie 115
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

Na rysunku przedstawiono konstrukcję dna podwójnego w układzie poprzecznym. Denny wzdłużnik środkowy oznaczono cyfrą

Rysunek aksonometryczny konstrukcji dna podwójnego z elementami oznaczonymi cyframi od 1 do 4
A. 4
B. 1
C. 3
D. 2
TWO.03Pytanie 116
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

Podczas łączenia blach i kształtowników odległość pomiędzy kolejnymi spoinami sczepnymi t zależy od grubości spawanych elementów s, wg wzoru: t = (10÷30), s ≤ 500 mm. Dla s = 20 mm maksymalna odległość t wynosi

Schemat kolejności wykonywania spoin sczepnych w odstępach t na złączu teowym
A. tmax = 600 mm
B. tmax = 150 mm
C. tmax = 500 mm
D. tmax = 100 mm
TWO.03Pytanie 118
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

Według rysunku, procedura prefabrykacji wstępnej przewiduje wykonywanie operacji technologicznych węzła w następującej kolejności:

Rysunek węzła prefabrykacji wstępnej z elementami poz. 325 i 910
A. trasowanie poz. 325, spawanie, ukosowanie poz. 910, sczepianie.
B. trasowanie poz. 325, sczepianie, spawanie, ukosowanie poz. 910.
C. ukosowanie poz. 910, trasowanie poz. 325, sczepianie, spawanie.
D. trasowanie poz. 325, sczepianie, ukosowanie poz. 10, spawanie.
TWO.03Pytanie 119
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Pomiary i kontrola

Na rysunku przedstawiono fragment Standardu Budowy Kadłuba. Dla wycięcia w usztywnieniu o promieniu R = 30 mm minimalna dopuszczalna odległość styku łączonych blach od krawędzi tego wycięcia wynosi

Rysunek wycięcia o promieniu R w usztywnieniu z odległością d styku blach oraz warunkami dla R do 30 mm i powyżej
A. 5 mm
B. 10 mm
C. 3 mm
D. 7 mm
TWO.03Pytanie 120
Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili

Jakim parametrem regulacyjnym walcarki do prostowania blach jest

A. długość arkusza.
B. temperatura arkusza.
C. grubość arkusza.
D. typ stali.
