TWO.03Pytanie 401
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili Wyposażenie i urządzenia
Na rysunku przedstawiono montaż
A. denników.
B. wręgów.
C. wzdłużników.
D. węzłówek.
Lista pytań egzaminacyjnych
TWO.03Pytanie 402
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili

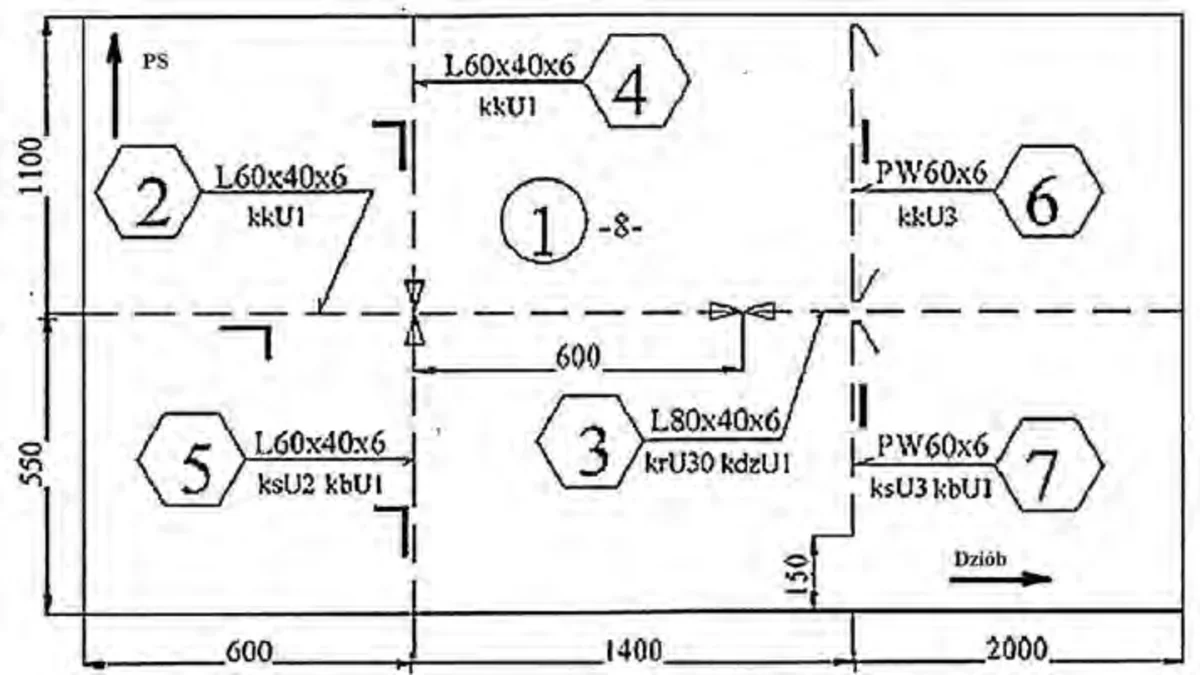

Przedstawione na rysunku usztywnienia poz. 4 i poz. 5 są skierowane półką w stronę
A. PS.
B. dziobu.
C. PB.
D. rufy.
TWO.03Pytanie 403
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

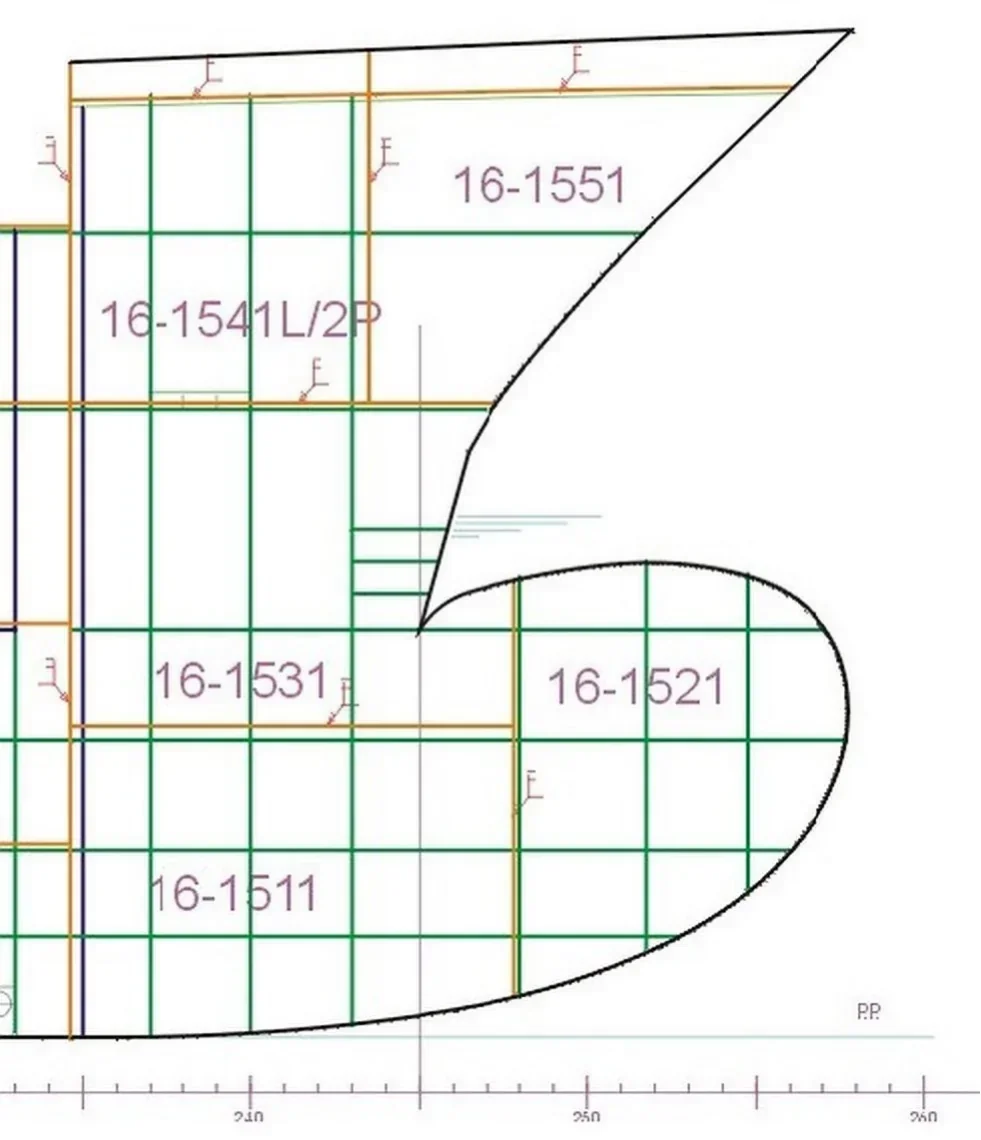

Zgodnie z zamieszczonym rysunkiem prawidłowa kolejność montażu skrajnika dziobowego z sekcji przestrzennych to
A. 16-1511, 16-1551, 16-1521, 16-1541L/2P, 16-1531
B. 16-1511, 16-1531, 16-1541L/2P, 16-1521, 16-1551
C. 16-1511, 16-1521, 16-1531, 16-1541L/2P, 16-1551
D. 16-1511, 16-1531, 16-1521, 16-1541L/2P, 16-1551
TWO.03Pytanie 404
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili
Cięcie elementów konstrukcyjnych z blach przy użyciu automatycznych urządzeń plazmowych odbywa się na podstawie
A. kart wykroju elementów konstrukcyjnych
B. normy budowy kadłuba statku
C. rysunku technicznego
D. kart pomiarowych elementów konstrukcyjnych
TWO.05Pytanie 405
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Dokumentacja techniczna
Którego z wymienionych dokumentów nie przygotowuje biuro technologiczne w stoczni?
A. Specyfikacja materiałowa.
B. Podział blokowy jednostki.
C. Rysunek konstrukcyjny sekcji.
D. Plan ustawienia jednostki na pochylni.
TWO.03Pytanie 406
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Spawanie i złącza
Pionową pozycję spawania przedstawiono na rysunku oznaczonym literą
D.
B.
A.
C.
TWO.03Pytanie 407
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza
Prawidłowa kolejność montażu elementów bloku konstrukcji kadłuba przedstawionych na rysunkach jest następująca:
A. 2, 3, 4, 1
B. 3, 2, 4, 1
C. 4, 2, 3, 1
D. 2, 4, 1, 3
TWO.03Pytanie 408
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Spawanie i złącza
W trakcie prefabrykacji sekcji unika się spawania w pozycjach wymuszonych przez zastosowanie
A. prefabrykacji złożonej
B. płytek wybiegowych
C. wyważania sekcji
D. odwracania sekcji
TWO.03Pytanie 409
Wykonywanie i montaż elementó…
Kategorie: Obróbka blach i profili Materiały i ochrona
Początkowe oczyszczanie blach przed walcowaniem odprężającym w procesie obróbki wstępnej składa się z
A. ręcznego piaskowania
B. usunięcia luźnej zgorzeliny oraz zanieczyszczeń
C. zeszlifowania zardzewiałej powierzchni
D. oczyszczenia strumieniowo-ściernego do najniższej klasy
TWO.03Pytanie 410
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Spawanie i złącza

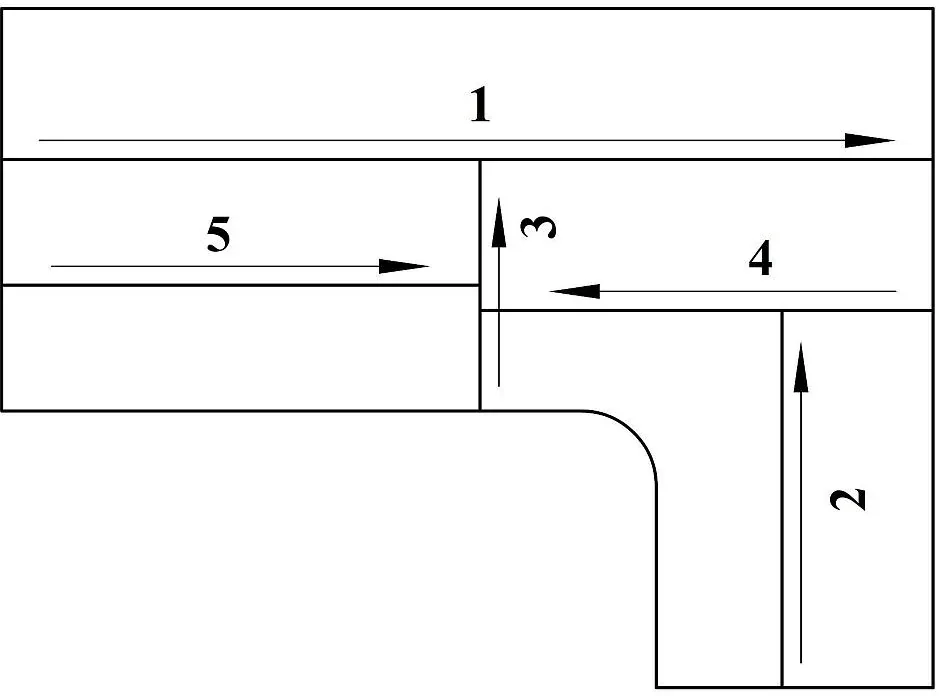

Zgodnie z przedstawionym rysunkiem technologiczna kolejność spawania płata poszycia pokładu jest zachowana, jeśli złącza spawane są w kolejności:
A. 1, 3, 4, 2, 5
B. 1, 5, 4, 2, 3
C. 2, 4, 5, 3, 1
D. 3, 5, 1, 2, 4
TWO.03Pytanie 411
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili
Jakim symbolem oznacza się blachę, która została przygotowana do procesu wstępnej obróbki i jest przeznaczona do wypalania elementów sekcji dennej?
A. B176-1I/6- 320
B. B176-1I/6— 530
C. B176-1I/6— 110
D. B176-—-1I/6 — 760
TWO.03Pytanie 412
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Wyposażenie i urządzenia
Na rysunku strzałką oznaczono
A. ster głębokości.
B. ster podwieszony.
C. urządzenie przeciwprzechyłowe.
D. stępkę przechyłową.
TWO.03Pytanie 413
Wykonywanie i montaż elementó…
Kategorie: Obróbka blach i profili Spawanie i złącza
Na rysunku przedstawiono cięcie palnikiem
A. plazmowym.
B. gazowym.
C. elektrycznym.
D. laserowym.
TWO.03Pytanie 414
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili Pomiary i kontrola
Z załączonej tabeli wynika, że tolerancja grubości t dla profilu HP 180 wynosi
| Tolerancje profili HP (płaskowników lekowych) | ||
|---|---|---|
| Oznaczenie HP | Wysokość h | Grubość t |
| 100×120 | +1,5 / -1,5 | +0,7 / -0,3 |
| 140×180 | +2,0 / -2,0 | +1,0 / -0,3 |
| 200×300 | +3,0 / -3,0 | +1,0 / -0,4 |
| 320×430 | +4,0 / -4,0 | +1,2 / -0,4 |
A. 1,3 mm
B. 1,0 mm
C. 1,4 mm
D. 1,6 mm
TWO.03Pytanie 415
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Materiały i ochrona
Na rysunku przedstawiono
A. podkładkę ceramiczną.
B. deskę szalunkową.
C. trasę do montażu usztywnienia.
D. kredę traserską.
TWO.03Pytanie 416
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Wyposażenie i urządzenia Pomiary i kontrola
Jeśli dok w stoczni remontowej ma parametry: długość L = 220 m, szerokość B = 36 m, zanurzenie H = 8 m oraz jest wyposażony w żuraw mogący podnosić elementy o maksymalnej masie Q = 20 t, to jakiego statku o parametrach można na nim wydokować?
A. L=199m, B=35m, H=7m, Q=21t
B. L=200m, B=34m, H=7m, Q=18t
C. L=196m, B=32m, H=9m, Q=18t
D. L=186m, B=38m, H=5m, Q=14t
