Lista pytań egzaminacyjnych

Jaką z wymienionych czynności obejmuje wstępna obróbka blach okrętowych?

A. Prostowanie

B. Wiercenie

C. Trasowanie blach

D. Gięcie blach zgodnie z szablonami

TWO.03Pytanie 43

Wykonywanie i montaż elementó…

Komin jednostki pływającej oznaczony symbolem N10 to część

A. dziesiątą nadburcia

B. ostatnią nadbudówki

C. pierwszą nadbudówki

D. ostatnią pokładu

TWO.05Pytanie 44

Organizacja budowy, remontu i…

Kategorie: Pomiary i kontrola jakości Technologie spawalnicze i obróbka

Na rysunku pokazano wadę wykrytą podczas badania spoiny pachwinowej, którą jest

Schemat przekroju spoiny pachwinowej z niewypełnioną strefą u nasady złącza, wskazującą brak przetopu.

A. przeklejenie spoiny.

B. asymetria spoiny.

C. wtrącenie żużla.

D. brak przetopu.

TWO.03Pytanie 45

Wykonywanie i montaż elementó…

Węzłówka C1 o grubości 9 mm ma następujące wymiary:

Rysunek węzłówki z wymiarami X, Y, t i tabela wymiarów węzłówek C1, C2 i C3

A. X = 250, Y = 250, t = 8

B. X = 200, Y = 270, t = 9

C. X = 270, Y = 200, t = 9

D. X = 200, Y = 270, t = 8

TWO.03Pytanie 46

Wykonywanie i montaż elementó…

Element zabezpieczający podbudowę przed przewróceniem się i zatopieniem podczas wodowania, jest oznaczony na rysunku numerem

A. 5

B. 4

C. 6

D. 2

TWO.03Pytanie 47

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba

Na planie podziału sekcyjnego jednostki morskiej sekcja oznaczona symbolem N1DP to

A. pokładu

B. nadburcia

C. denna

D. nadbudówki

TWO.03Pytanie 48

Wykonywanie i montaż elementó…

W celu podnoszenia oraz opuszczania doku pływającego wykorzystuje się zbiorniki

A. pokładowe

B. balastowe

C. paliwowe

D. ładunkowe

TWO.03Pytanie 49

Wykonywanie i montaż elementó…

Kolejność technologiczna w budowie kadłubów jednostek pływających przedstawia się następująco:

A. cięcie, gięcie, obróbka wstępna blach oraz profili, prefabrykacja wstępna, prefabrykacja sekcji i bloków, montaż kadłuba

B. obróbka wstępna blach oraz profili, prefabrykacja wstępna, cięcie, gięcie, prefabrykacja sekcji i bloków, montaż kadłuba

C. prefabrykacja wstępna, cięcie, gięcie, prefabrykacja sekcji i bloków, obróbka wstępna blach oraz profili, montaż kadłuba

D. obróbka wstępna blach oraz profili, cięcie, gięcie, prefabrykacja wstępna, prefabrykacja sekcji i bloków, montaż kadłuba

TWO.03Pytanie 50

Wykonywanie i montaż elementó…

Podczas montażu bloku śródokręcia, jakie sekcje powinno się ustawić w odpowiedniej kolejności?

A. sekcje denne, grodzi, burt i całość pokrywa się pokładem

B. sekcje denne, burt, grodzi i całość pokrywa się pokładem

C. sekcje burt, grodzi i całość pokrywa się pokładem

D. sekcje grodzi, denne, burt i całość pokrywa się pokładem

TWO.05Pytanie 51

Organizacja budowy, remontu i…

Kategorie: Wyposażenie i instalacje Pomiary i kontrola jakości

Przedstawiony na rysunku element, stosowany podczas wykonywania prób szczelności instalacji niskociśnieniowych, to

Gumowy korek rozporowy z metalowymi tarczami i śrubą dociskową, stosowany do prób szczelności instalacji niskociśnieniowych

A. oring.

B. zaślepka ceramiczna.

C. korek.

D. kołnierz gumowy.

TWO.05Pytanie 52

Organizacja budowy, remontu i…

Kategorie: Budowa kadłuba Pomiary i kontrola jakości Technologie spawalnicze i obróbka

Przy kontroli prawidłowego umiejscowienia kokera przed spawaniem należy zweryfikować

A. prostopadłość osi kokera względem dolnej krawędzi stępki

B. przecięcie osi kokera z osią pochwy kadłubowej

C. równoległość osi kokera do najbliższej grodzi wzdłużnej

D. współosiowość osi kokera z maszynką sterową

TWO.03Pytanie 53

Wykonywanie i montaż elementó…

Jakie narzędzie jest używane do opisywania blach hutniczych?

A. punktak centrujący

B. numerator

C. punktak kontrolny

D. rysik

TWO.03Pytanie 54

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

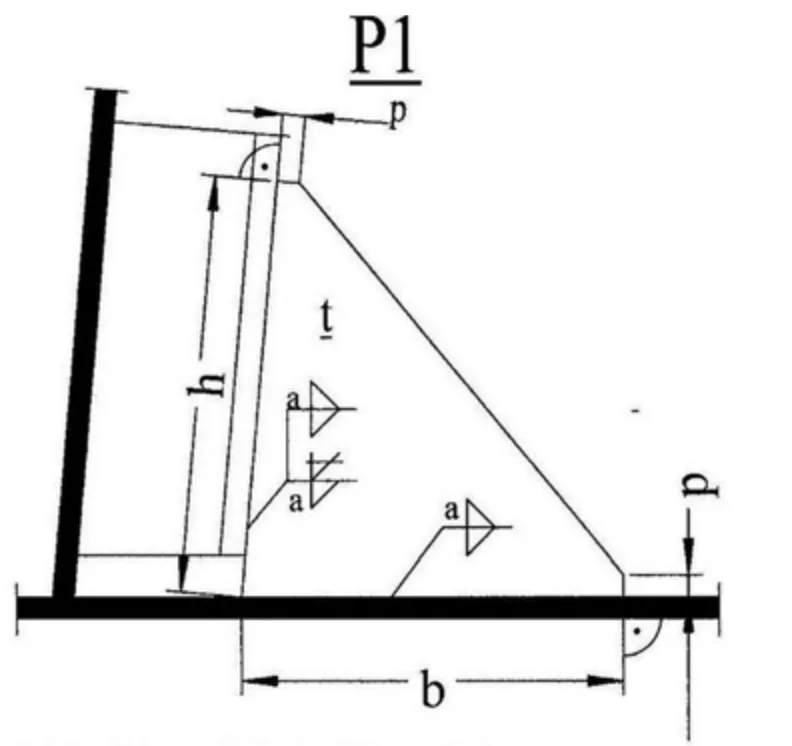

Na rysunku przedstawiono sposób spawania

Rysunek elementu P1 z wymiarami h, b, t, p i oznaczeniami spoin a

A. płyty diamentowej.

B. węzłówki.

C. wycięcia.

D. nakładki.

TWO.03Pytanie 55

Wykonywanie i montaż elementó…

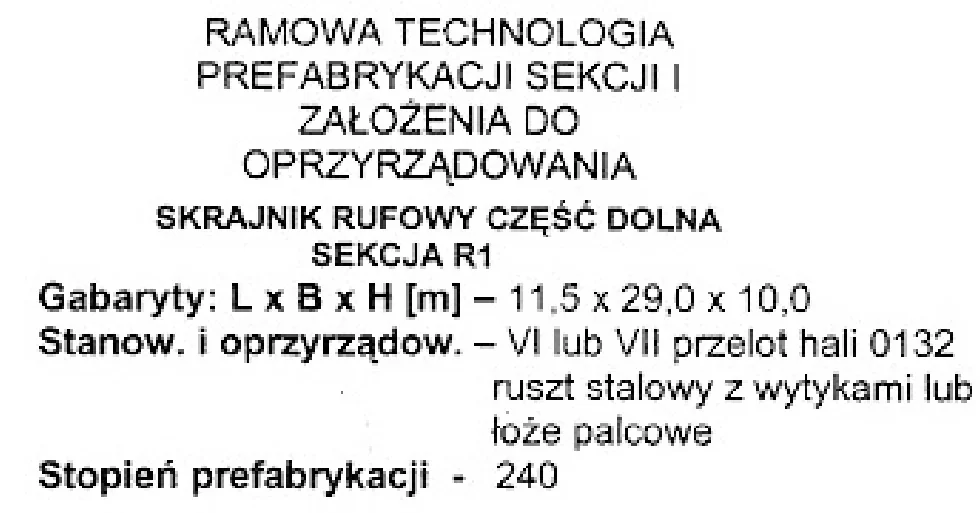

Zgodnie z załączonym fragmentem dokumentacji technologicznej do prefabrykacji dolnej części skrajnika rufowego jako oprzyrządowanie należy przygotować

Fragment dokumentacji technologicznej prefabrykacji sekcji R1 skrajnika rufowego

A. transporter rolkowy.

B. łoże palcowe w hali.

C. platformę samojezdną.

D. ruszt płaski w hali.

TWO.03Pytanie 56

Wykonywanie i montaż elementó…

Na rysunku przedstawiono montaż bloku. Cyfrą 1 oznaczono

A. wręg ramowy.

B. pokładnik.

C. wzdłużnik burtowy.

D. pokładnik ramowy.

TWO.03Pytanie 57

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza

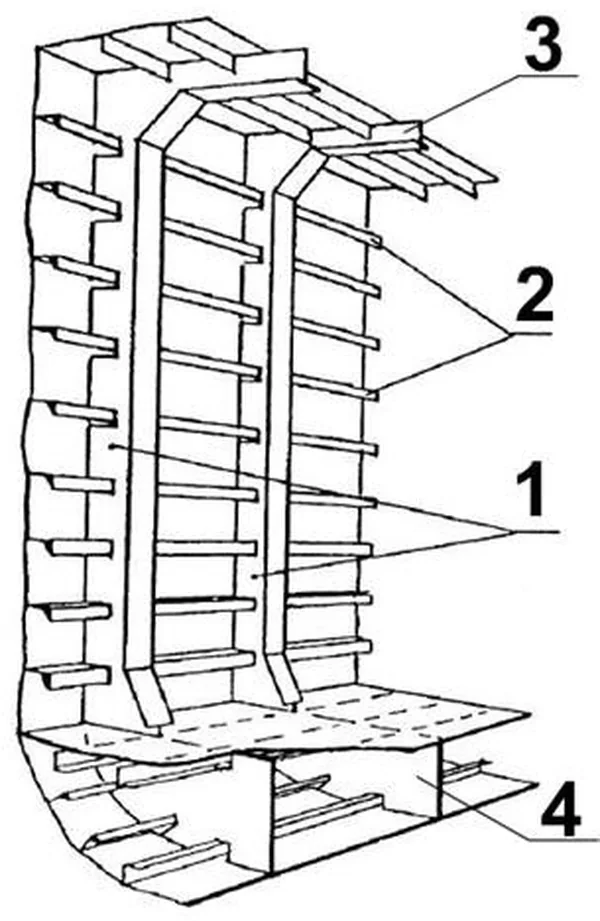

Automatem spawalniczym w osłonie gazów spawane będą do poszycia usztywnienia oznaczone cyfrą

Rysunek aksonometryczny fragmentu konstrukcji kadłuba z elementami oznaczonymi cyframi od 1 do 4

A. 1

B. 4

C. 2

D. 3

TWO.03Pytanie 58

Wykonywanie i montaż elementó…

Płaszczyzna, która jest symetryczna dla statku, to płaszczyzna

A. pionowa, prostopadła do płaszczyzny podstawowej, przebiegająca wzdłuż osi stępki, dzieląca kadłub na dwie symetryczne części odpowiadające lewej i prawej burcie

B. pozioma, równoległa do płaszczyzny wodnicy konstrukcyjnej

C. pozioma, która pokrywa się z płaszczyzną utworzoną przez wodę

D. pionowa, prostopadła do płaszczyzny podstawowej oraz równoległa do płaszczyzny wodnicy konstrukcyjnej

TWO.05Pytanie 59

Organizacja budowy, remontu i…

Kategorie: Budowa kadłuba Pomiary i kontrola jakości

W budownictwie okrętowym termin wymiar nominalny oznacza

A. wymiar traserski

B. wymiar konstrukcyjny

C. zapas technologiczny

D. naddatek technologiczny

TWO.03Pytanie 60

Wykonywanie i montaż elementó…

Przedstawione na rysunku oznaczenia określają

Znak Plimsolla i linie ładunkowe na burcie statku określające dopuszczalne zanurzenie w różnych warunkach pływania

A. dopuszczalne maksymalne zanurzenie statku.

B. zanurzenie na dziobie statku.

C. przegłębienie statku.

D. zanurzenie na rufie statku.

TWO.03Pytanie 61

Wykonywanie i montaż elementó…

Na rysunku przedstawiono konstrukcję kadłuba statku w rejonie pilersu. Cyfrą 4 oznaczono

A. usztywnienie dna.

B. usztywnienie pokładu.

C. wiązary burty.

D. węzłówki.

TWO.03Pytanie 62

Wykonywanie i montaż elementó…

Na rysunku przedstawiono ustawienie bloku kadłuba na pochylni, cyfrą 4 oznaczono

Schemat ustawienia bloku kadłuba na pochylni z oznaczonymi bocznymi podporami stabilizującymi konstrukcję.

A. podpory boczne.

B. boczne słupki kontrolne.

C. podpory stępkowe.

D. płytki stalowe na pochylni.

TWO.03Pytanie 63

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Materiały i ochrona

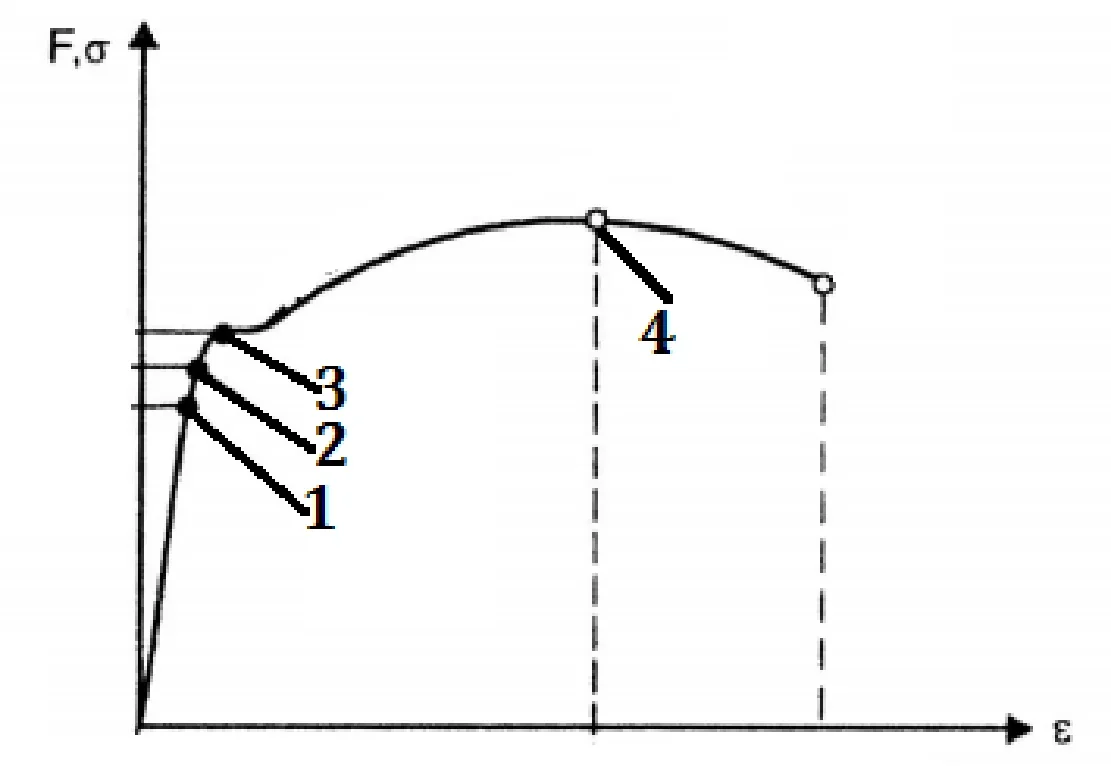

Na przedstawionym wykresie rozciągania stali cyfrą 3 oznaczono granicę

Wykres rozciągania stali we współrzędnych F, σ i ε z punktami oznaczonymi cyframi od 1 do 4

A. wytrzymałości.

B. sprężystości.

C. proporcjonalności.

D. plastyczności.

TWO.03Pytanie 64

Wykonywanie i montaż elementó…

W procedurze testowania szczelności zbiorników oraz kadłuba statku, informacje dotyczące pokryw luków zawarte są w sekcji poświęconej testom

A. metodami penetracyjnymi

B. hydropneumatycznych

C. hydrostatycznych

D. strumieniem wody

TWO.05Pytanie 65

Organizacja budowy, remontu i…

Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka

Jak powinna przebiegać prawidłowa sekwencja działań według wskazówek dotyczących wstępnej obróbki blach i profili?

A. szczotkowanie, walcowanie, suszenie, piaskowanie, opisywanie

B. szczotkowanie, suszenie, walcowanie, piaskowanie, opisywanie

C. suszenie, szczotkowanie, walcowanie, piaskowanie, opisywanie

D. szczotkowanie, walcowanie, suszenie, opisywanie, piaskowanie

TWO.05Pytanie 66

Organizacja budowy, remontu i…

Kategorie: Remont i modernizacja Pomiary i kontrola jakości

Którą metodą wykonano badanie obrazujące uszkodzenie powierzchni tulei cylindrowej silnika?

Endoskopowy widok wewnętrznej powierzchni tulei cylindrowej silnika z zaznaczonym uszkodzeniem w postaci pionowych rys

A. Wizualną.

B. Ultradźwiękową.

C. Endoskopową.

D. Rentgenowską.

TWO.03Pytanie 67

Wykonywanie i montaż elementó…

Który z otworów kadłuba przedstawiono na rysunku?

A. Właz.

B. Przejście grodziowe.

C. Zejściówkę.

D. Otwór ulżeniowy.

TWO.03Pytanie 68

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Obróbka blach i profili Spawanie i złącza

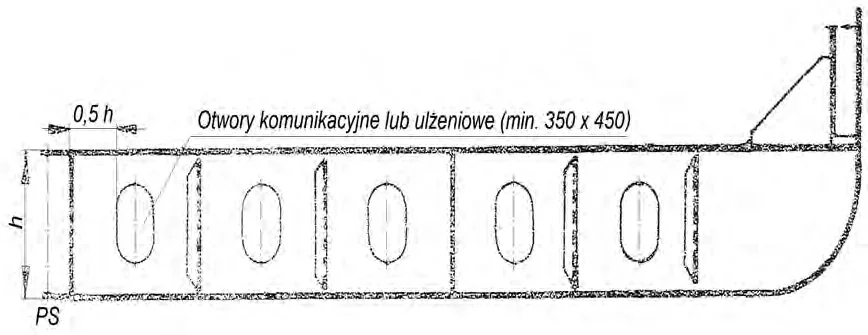

Na rysunku przedstawiono

Rysunek elementu konstrukcji dna z owalnymi otworami komunikacyjnymi lub ulżeniowymi o wymiarach min. 350 x 450

A. dennik pełny.

B. dennik szczelny.

C. wzdłużnik szczelny.

D. wzdłużnik środkowy.

TWO.03Pytanie 69

Wykonywanie i montaż elementó…

Kategorie: Obróbka blach i profili Materiały i ochrona

Jakie techniki stosuje się do odladzania blach przed wstępną obróbką?

A. użycie szeregu palników nagrzewających powierzchnię

B. metoda nagrzewania indukcyjnego

C. zastosowanie szeregu wirujących szczotek drucianych

D. wykorzystanie młotków pneumatycznych

TWO.05Pytanie 70

Organizacja budowy, remontu i…

Kategorie: Technologie spawalnicze i obróbka Bezpieczeństwo i przepisy

Przed rozpoczęciem prac spawalniczych w zbiorniku na paliwo powinno się wykonać następujące kroki:

A. opróżnić, umyć, odparować opary i przewietrzyć

B. opróżnić, umyć, wytrzeć do sucha

C. wypompować paliwo i przewietrzyć zbiornik

D. wypompować paliwo oraz zapewnić odpowiednie oświetlenie

TWO.03Pytanie 71

Wykonywanie i montaż elementó…

Na rysunku przedstawiono poprzeczny układ wiązań burty w rejonie maszynowni. Cyfrą 2 oznaczono

A. węzłówkę.

B. wręg.

C. wręg ramowy.

D. wzdłużnik burtowy.

TWO.05Pytanie 72

Organizacja budowy, remontu i…

Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka

Zapasy prefabrykacyjne w sekcji płaskiej, jeżeli nie są potrzebne jako zapasy styku międzysekcyjnego, powinno się odciąć po

A. spawaniu usztywnień ramowych.

B. roztrasowaniu usztywnień na płacie.

C. spawaniu wszystkich elementów, odprężeniu i wyprostowaniu sekcji płaskiej.

D. spawaniu wszystkich elementów na płacie.

TWO.05Pytanie 73

Organizacja budowy, remontu i…

Kategorie: Wyposażenie i instalacje Pomiary i kontrola jakości

Badania ruchu urządzeń sterujących zamontowanych na statku polegają na ocenie

A. czasu maksymalnego wychylenia steru przy pełnej prędkości

B. wielkości ciśnienia wody działającego na ster

C. trwałości uchwytów do demontażu steru

D. wskaźnika przepływu płetwy sterowej

TWO.03Pytanie 74

Wykonywanie i montaż elementó…

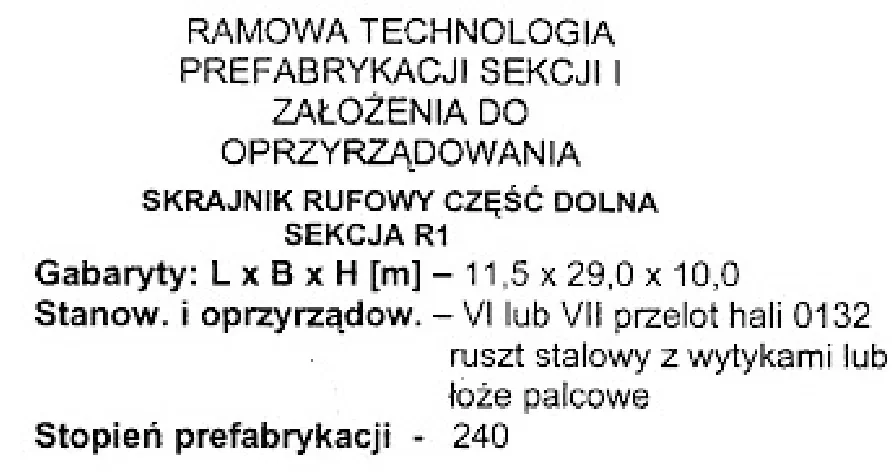

W oparciu o załączony fragment dokumentacji technologicznej można stwierdzić, że montowana sekcja R1 ma szerokość

A. 32,0 m

B. 11,5 m

C. 29,0 m

D. 10,0 m

TWO.03Pytanie 75

Wykonywanie i montaż elementó…

Kategorie: Budowa kadłuba Spawanie i złącza Pomiary i kontrola

Kolejność realizacji prac związanych z wymianą fragmentu poszycia burtowego na remontowanym statku powinna być następująca:

A. prefabrykacja wstępna, atestowanie, montaż i klamrowanie, próba szczelności, konserwacja

B. wypalanie, prefabrykacja wstępna, montaż i sczepianie, próba szczelności, atestowanie

C. wypalanie, montaż i klamrowanie, spawanie, próba szczelności, konserwacja

D. wypalanie, prefabrykacja wstępna, montaż i sczepianie, piaskowanie, konserwacja

TWO.03Pytanie 76

Wykonywanie i montaż elementó…
