TWO.03Pytanie 161
Wykonywanie i montaż elementó…
Kategorie: Obróbka blach i profili Wyposażenie i urządzenia
Na rysunku przedstawiono
A. wycinak ramowy.
B. nożyce dźwigniowe.
C. piłę ramową.
D. przecinak szczękowy.
Lista pytań egzaminacyjnych
TWO.05Pytanie 162
Organizacja budowy, remontu i…
Kategorie: Wyposażenie i instalacje Bezpieczeństwo i przepisy
Którą instalację pod względem bezpieczeństwa należy starannie odtłuścić przed jej uzupełnieniem?
A. Dwutlenku węgla
B. Acetylenu
C. Paliwa
D. Tlenu
TWO.05Pytanie 163
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka
Spawanie TIG (141) odnosi się do spawania łukowego z użyciem elektrody
A. nietopliwą wolframową w atmosferze gazu obojętnego
B. topliwą w atmosferze gazu aktywnego
C. nietopliwą wolframową w atmosferze gazu aktywnego
D. topliwą w atmosferze gazu obojętnego
TWO.03Pytanie 164
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili
Według instrukcji obsługi palnika do cięcia tlenem, blachę o grubości 16 mm można ciąć z maksymalną prędkością równą
| Grubość cięcia | mm | 3÷15 | 15÷40 | 40÷100 |
|---|---|---|---|---|
| Dysza tnąca | Oznaczenie (nr) | Y11A 3-15 (1) | Y11A 15-40 (2) | Y11A 40-100 (3) |
| Dysza podgrzewająca | Oznaczenie (nr) | Y11A 3-100 (1) | ||
| Ciśnienie tlenu | bar (MPa) | 1,5÷3 (0,15÷0,3) | 2,5÷4 (0,25÷0,4) | 4÷6 (0,4÷0,6) |
| Ciśnienie acetylenu | bar (MPa) | 0,2÷0,4 (0,02÷0,04) | ||
| Odległość dyszy od materiału | mm | 3÷8 | ||
| Prędkość cięcia | mm/min | 600-300 | 400-250 | 280-160 |
| Zużycie tlenu | m³/h | 1,5÷2,7 | 3÷4,5 | 6÷11 |
| Zużycie acetylenu | m³/h | 0,35÷0,65 | 0,55÷0,8 | 0,75÷1 |
Są to wartości dla stali niskowęglowej o zawartości do 0,3% C oraz tlenu o czystości 99,5%
A. 600 mm/min
B. 500 mm/min
C. 480 mm/min
D. 400 mm/min
TWO.03Pytanie 165
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Spawanie i złącza
Zaznaczona na rysunku strzałką wada spoiny to
A. pęknięcie wewnętrzne spoiny.
B. pęknięcie wzdłużne.
C. brak przetopu.
D. nadlew.
TWO.05Pytanie 166
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka Dokumentacja techniczna
Deformacje technologiczne kadłuba statku mogą wystąpić na skutek
A. nachylenia pochylni
B. niedoboru wentylacji nawiewno-wyciągowej podczas montażu kadłuba
C. nieprawidłowej technologii spawania
D. źle sporządzonej dokumentacji konstrukcyjnej
TWO.03Pytanie 167
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili
Proces gięcia blach o formach cylindrycznych realizuje się na
A. maszynach rolkowych
B. walcach do gięcia blach
C. gilotynach do blach
D. bokserkach
TWO.03Pytanie 168
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili
Proces trasowania sekcji polega na
A. ustalaniu lokalizacji montażu komponentów
B. umieszczaniu elementów w obszarze montażu
C. przenoszeniu wymiarów na rysunku traserskim
D. łączeniu elementów w obszarze montażu
TWO.03Pytanie 169
Wykonywanie i montaż elementó…
Kategorie: Obróbka blach i profili Materiały i ochrona
Jaką metodą realizuje się oczyszczanie blach oraz profili przy wykorzystaniu piaskowania?
A. Termicznej
B. Mechanicznej
C. Cieplnej
D. Chemicznej
TWO.03Pytanie 170
Wykonywanie i montaż elementó…
Kategorie: Obróbka blach i profili Wyposażenie i urządzenia
Jakie urządzenie należy zastosować do transportu blachy w poziomie na miejsca obróbcze?
A. trawersy elektromagnetycznej
B. ściągaczy śrubowych
C. uchwytów śrubowych
D. uchwytów samozaciskowych
TWO.03Pytanie 171
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili Pomiary i kontrola
Na arkuszach blach oraz końcach profili znajdują się wybite numeratorem
A. numery wytopu.
B. nazwa produktu.
C. numery projektów.
D. wymiary.
TWO.03Pytanie 172
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Wyposażenie i urządzenia
Przedstawione na rysunku płozy do wodowania wzdłużnego połączone są
A. prętami stalowymi.
B. linami stalowymi.
C. specjalnymi ściągami stalowymi.
D. ściągaczami śrubowymi.
TWO.03Pytanie 173
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Wyposażenie i urządzenia
Na rysunku przedstawiono wodowanie
A. przy pomocy wyciągu.
B. z pochylni wzdłużnej.
C. przy pomocy doku pływającego.
D. z pochylni bocznej.
TWO.03Pytanie 174
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Spawanie i złącza
Przedstawiona na rysunku wada spoiny to
A. gąbczastość.
B. porowatość.
C. brak przetopu.
D. zażużlenie.
TWO.03Pytanie 175
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili
Fragment poszycia oznaczony na rysunku cyfrą 3 to
A. krawędź sekcji bez zapasu.
B. krawędź blach bez zapasu.
C. zapas montażowy.
D. linia gięcia blachy.
TWO.05Pytanie 176
Organizacja budowy, remontu i…
Kategorie: Remont i modernizacja Dokumentacja techniczna
Fragment prac zapisany w dokumentacji pod numerem 116 dotyczy
| ... 116. Kosze kingstonowe denne SG – 2 szt. Ø 200 mm, wys. 450 mm a) otwarcie kingstonów – 2 szt. b) wyczyszczenie powierzchni wewnętrznych c) pomalowanie farbą anty-porostową d) ponowne zamknięcie kingstonów – 2 szt. na nowych uszczelkach e) sprawdzenie szczelności ... |
A. specyfikacji remontowej.
B. technologii montażu kołnierzy.
C. kolejności zadań przed wodowaniem.
D. wykazu prac do prób statku na uwięzi.
TWO.05Pytanie 177
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Dokumentacja techniczna Transport i wodowanie
Terminem, który nie znajduje się w harmonogramie budowy jednostki jest termin
A. wykonania montażu silnika.
B. zdania jednostki armatorowi.
C. rozpoczęcia obróbki blach.
D. wodowania jednostki.
TWO.03Pytanie 178
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Wyposażenie i urządzenia
Na rysunku przedstawiono montaż bloku
A. rufowego.
B. nadbudówki.
C. dziobowego.
D. śródokręcia.
TWO.05Pytanie 179
Organizacja budowy, remontu i…
Kategorie: Wyposażenie i instalacje
Kotwicę Danfortha przedstawiono na rysunku oznaczonym literą
C.
B.
A.
D.
TWO.03Pytanie 180
Wykonywanie i montaż elementó…
Kategorie: Wyposażenie i urządzenia Bezpieczeństwo i BHP
Aby uruchomić palnik, co należy zrobić?
A. najpierw obrócić zawór tlenu o około ¼, a potem acetylenu
B. otworzyć jedynie zawór acetylenu
C. z jednoczesnym otwarciem zaworu tlenu oraz acetylenu
D. najpierw lekko odkręcić zawór acetylenu, a następnie tlenu
TWO.05Pytanie 181
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Technologie spawalnicze i obróbka
Część konstrukcji określana jako zbrojenie kadłuba statku to
A. rury spiro
B. przejścia grodziowe
C. znaki zanurzenia
D. wiązania kadłuba
TWO.03Pytanie 182
Wykonywanie i montaż elementó…
Kategorie: Obróbka blach i profili Materiały i ochrona
Jaki stopień przygotowania powierzchni uzyskuje się przy obróbce strumieniowo-ściernej, który charakteryzuje się największą precyzją?
A. Sa1½
B. Sa2
C. St2
D. Sa2½
TWO.03Pytanie 183
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Wyposażenie i urządzenia
Na rysunku przedstawiono ustawienie bloku kadłuba na pochylni, cyfrą 1 oznaczono
A. płytki stalowe na pochylni.
B. podpory stępkowe.
C. podpory boczne.
D. boczne słupki kontrolne.
TWO.05Pytanie 184
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Wyposażenie i instalacje
Aby zapewnić efektywny rozkład obciążeń dla urządzeń cumowniczych w konstrukcji kadłuba, powinny one być
A. wspierane przez płytę diamentową i pilersem
B. umiejscowione na płycie o grubości co najmniej 25 mm
C. instalowane na grodziach lub ściankach łączących dno z pokładem
D. umieszczone na wzdłużnikach, pokładnikach i/lub wiązarach
TWO.03Pytanie 185
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Wyposażenie i urządzenia
Płyty wykończeniowe podłogi oraz kraty gretingowe łączone są z elementami konstrukcyjnymi w siłowni przy użyciu
A. śrub
B. szpilek montażowych
C. lin stalowych
D. nitów
TWO.03Pytanie 186
Wykonywanie i montaż elementó…
Kategorie: Obróbka blach i profili Materiały i ochrona
Czyszczenie blach stosowanych w przemyśle metalurgicznym poprzez śrutowanie jest klasyfikowane jako metoda obróbki
A. mechanicznej
B. termicznej
C. reakcyjnej
D. elektromechanicznej
TWO.03Pytanie 187
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Spawanie i złącza
Metodę stopniowo-powrotną wykonywania spoin długich przedstawiono na rysunku oznaczonym literą
C.
D.
A.
B.
TWO.03Pytanie 188
Wykonywanie i montaż elementó…
Kategorie: Wyposażenie i urządzenia Pomiary i kontrola
Maksymalne obciążenie uchwytów do transportu ustalane jest na podstawie parametru
A. kN
B. DOR
C. NRT
D. DWT
TWO.03Pytanie 189
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili
Elementy cylindryczne z blach stalowych są wytwarzane na
A. gilotynach do blach
B. prasach poziomych
C. prasach krawędziowych
D. walcach do blach
TWO.05Pytanie 190
Organizacja budowy, remontu i…
Kategorie: Budowa kadłuba Remont i modernizacja Technologie spawalnicze i obróbka
Na rysunku przedstawiony jest przyrząd
A. do rozpinania sprężyn dławicy drąga tłoka.
B. zabezpieczający skręcenie drąga tłoka w dławicy.
C. zabezpieczający skręcenie tulei z cylindrem.
D. rozporowy do wymiany pierścieni tłoka.
TWO.03Pytanie 191
Wykonywanie i montaż elementó…
Kategorie: Spawanie i złącza Pomiary i kontrola
Na rysunku przedstawiono badanie nieniszczące konstrukcji stalowej metodą
A. magnetyczno-proszkową.
B. prądami wirowymi.
C. penetracyjną.
D. radiologiczną.
TWO.03Pytanie 192
Wykonywanie i montaż elementó…
Kategorie: Wyposażenie i urządzenia
Do jakich zadań przeznaczony jest reduktor gazowy?
A. zmniejszenie ciśnienia w butli oraz utrzymanie go na zmiennym poziomie
B. zmniejszenie ciśnienia w butli do ciśnienia roboczego i utrzymanie go na stałym poziomie
C. zwiększenie ciśnienia w butli do ciśnienia roboczego i utrzymanie go na stałym poziomie
D. zwiększenie ciśnienia w butli i utrzymanie go na zmiennym poziomie
TWO.03Pytanie 193
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili Pomiary i kontrola
Do wykonania poszycia dna wewnętrznego sekcji dennej potrzeba 120 m2 blachy o grubości 10 mm.
Na podstawie danych z tabeli określ masę blachy potrzebną do wykonania dna wewnętrznego.
| Szerokość [mm] | 1500 | 1500 | 1500 | 2000 | 2000 | 2000 |
| Długość [mm] | 3000 | 6000 | 12000 | 6000 | 8000 | 12000 |
| Grubość [mm] | Masa [kg] | |||||
| 8 | 288 | 576 | 1152 | 768 | 1024 | 1536 |
| 10 | 360 | 720 | 1440 | 960 | 1280 | 1920 |
| 12 | 432 | 864 | 1728 | 1152 | 1536 | 2304 |
A. 7200 kg
B. 9600 kg
C. 14400 kg
D. 12800 kg
TWO.03Pytanie 194
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Materiały i ochrona
Co oznacza symbol EH40?
A. elektrody pokryte.
B. stal kadłubowa o zwiększonej wytrzymałości.
C. farbę do kadłubów.
D. stal kadłubowa o standardowej wytrzymałości.
TWO.03Pytanie 195
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Wyposażenie i urządzenia
Który z poniższych elementów nie wchodzi w skład oprzyrządowania technologicznego?
A. podpora sekcji
B. łoże uniwersalne
C. rozpornica
D. gródź falista
TWO.03Pytanie 196
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Wyposażenie i urządzenia
Zmniejszenie ilości balastu wodnego w zbiornikach doku spowoduje częściowe oparcie jednostki pływającej na
A. wiązaniach
B. podporach stępkowych
C. kołyskach dziobowych i rufowych
D. grodziach poprzecznych
TWO.03Pytanie 197
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili Wyposażenie i urządzenia

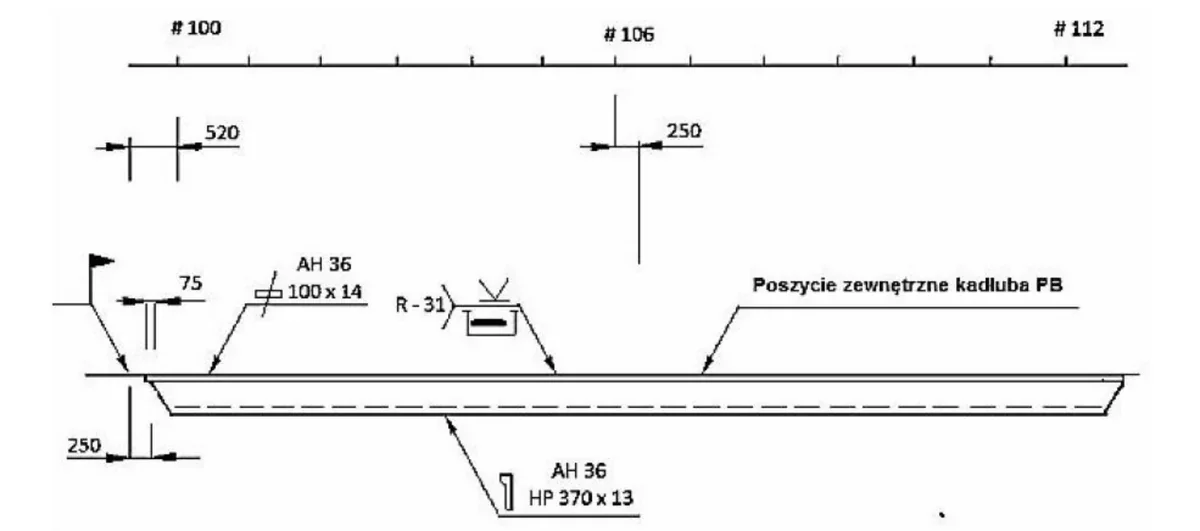

Zgodnie z przedstawionym rysunkiem należy wykonać montaż
A. płyty krawędziowej.
B. wręgu burtowego.
C. stępki przechyłowej.
D. wzdłużnika dennego.
TWO.03Pytanie 198
Wykonywanie i montaż elementó…
Kategorie: Obróbka blach i profili Pomiary i kontrola
Na rysunku przedstawiono
A. ustawienie stempli do gięcia blach.
B. formowanie blach na gorąco.
C. montaż elementów na blasze.
D. kontrolę gięcia blach za pomocą szablonów.
TWO.03Pytanie 199
Wykonywanie i montaż elementó…
Kategorie: Budowa kadłuba Obróbka blach i profili

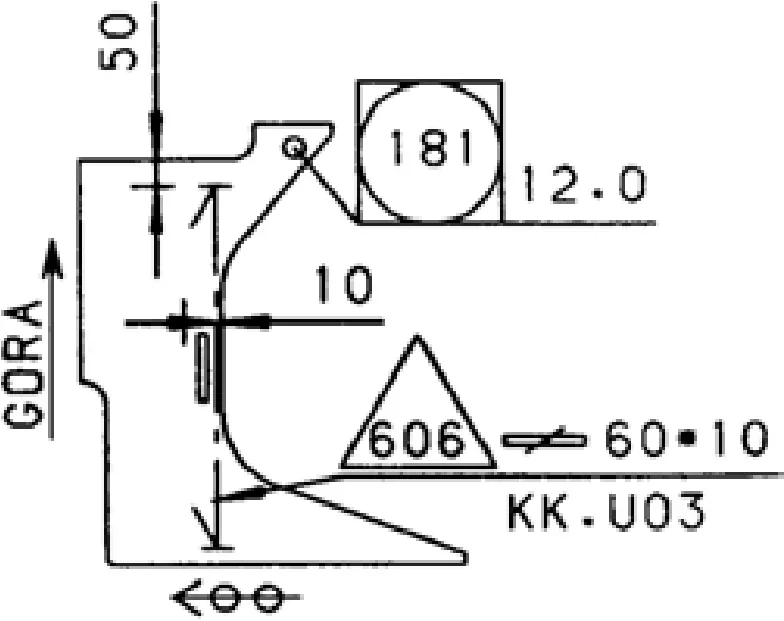

Zakończenia usztywnień poz. 606 trasuje się, korzystając
A. z karty technologicznej spawania.
B. z katalogu unifikacyjnego U 03.
C. z rysunku montażowego sekcji.
D. ze specyfikacji profili do rysunku.
TWO.05Pytanie 200
Organizacja budowy, remontu i…
Kategorie: Remont i modernizacja Technologie spawalnicze i obróbka
Podstawowym narzędziem stosowanym przy wymianie denka tłoka silnika jest
A. gwintownica dwuramienna
B. nożyce do cięcia gumy
C. klucz dynamometryczny
D. giętarka ręczna do rur
