Organizacja budowy, remontu i…
Narzędzie przedstawione na rysunku to
A. ściągacz pierścieni tłoka.
B. ściągacz łożysk.
C. klucz hakowy.
D. skrobak do regeneracji rowków.
Filtrowanie pytań
Wykonywanie i montaż elementó…
Na rysunku przedstawiono operację technologiczną dotyczącą
A. prefabrykacji.
B. obróbki elementów.
C. obróbki wstępnej.
D. prefabrykacji wstępnej.
Wykonywanie i montaż elementó…
W wytycznych dotyczących czyszczenia kadłuba wyróżniono cztery kategorie czystości powierzchni po procesie obróbki strumieniowo-ściernej, z czego jedna z nich została opisana w następujący sposób:
"Bardziej szczegółowa obróbka strumieniowo-ścierna. Na oglądanej w powiększeniu powierzchni nie mogą występować olej, smar, pył, zgorzelina walcownicza, rdza, powłoka malarska ani inne zanieczyszczenia w postaci kropek lub pasków." Jaką klasę czystości powierzchni to opisuje?
A. Sa 3,0
B. Sa 1,0
C. Sa 2,0
D. Sa 2,5
Wykonywanie i montaż elementó…
Kolejność realizacji prac związanych z wymianą fragmentu poszycia burtowego na remontowanym statku powinna być następująca:
A. wypalanie, prefabrykacja wstępna, montaż i sczepianie, piaskowanie, konserwacja
B. prefabrykacja wstępna, atestowanie, montaż i klamrowanie, próba szczelności, konserwacja
C. wypalanie, prefabrykacja wstępna, montaż i sczepianie, próba szczelności, atestowanie
D. wypalanie, montaż i klamrowanie, spawanie, próba szczelności, konserwacja
Wykonywanie i montaż elementó…
Dla spawacza zajmującego się montażem kadłuba, śmiertelne ryzyko stanowi porażenie prądem o natężeniu w granicach
A. 0,05--0,1 A
B. 0,01--0,02 A
C. 0,03--0,04 A
D. 0,005--0,009 A
Wykonywanie i montaż elementó…

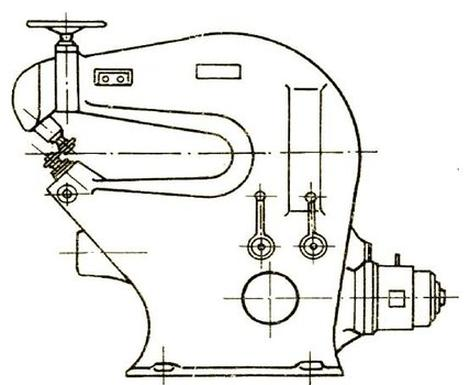

Na rysunku przedstawiono
A. zaginarkę do blach.
B. prasę pionową do gięcia blach.
C. prasę poziomą do gięcia profili.
D. gilotynę do cięcia blach.
Wykonywanie i montaż elementó…
Na rysunku przedstawiono fragment linii montażu sekcji płaskich. Cyfrą 1 oznaczono
A. popychacze wzdłużne.
B. rolki bazowe.
C. rolki transportowe.
D. popychacze poprzeczne.
Organizacja budowy, remontu i…
Na rysunku przedstawiono kontrolę dokładności gięcia blachy poszycia statku za pomocą
A. szablonów podbudowy.
B. denników obłowych.
C. szablonu skrzynkowego.
D. szablonu płaskiego.
Wykonywanie i montaż elementó…
Przedstawione na rysunku urządzenie do transportu blach to
A. suwnica.
B. trawersa podciśnieniowa.
C. belka transportowa.
D. trawersa elektromagnetyczna.
Wykonywanie i montaż elementó…
Z załączonej tabeli wynika, że tolerancja grubości t dla profilu HP 180 wynosi
| Tolerancje profili HP (płaskowników lekowych) | ||
|---|---|---|
| Oznaczenie HP | Wysokość h | Grubość t |
| 100×120 | +1,5 / -1,5 | +0,7 / -0,3 |
| 140×180 | +2,0 / -2,0 | +1,0 / -0,3 |
| 200×300 | +3,0 / -3,0 | +1,0 / -0,4 |
| 320×430 | +4,0 / -4,0 | +1,2 / -0,4 |
A. 1,3 mm
B. 1,6 mm
C. 1,0 mm
D. 1,4 mm
Wykonywanie i montaż elementó…
Jaką metodę stosuje się przy czyszczeniu stalowych konstrukcji kadłuba do klasy czystości Sa2½?
A. płomieniową
B. strumieniem wody pod dużym ciśnieniem
C. mechaniczną (młotkowanie, szczotkowanie, szlifowanie)
D. strumieniowo–ścierną (piaskowanie i śrutowanie żużlem pomiedziowym)
Organizacja budowy, remontu i…
Jak powinna przebiegać prawidłowa sekwencja działań według wskazówek dotyczących wstępnej obróbki blach i profili?
A. szczotkowanie, walcowanie, suszenie, opisywanie, piaskowanie
B. szczotkowanie, suszenie, walcowanie, piaskowanie, opisywanie
C. suszenie, szczotkowanie, walcowanie, piaskowanie, opisywanie
D. szczotkowanie, walcowanie, suszenie, piaskowanie, opisywanie
Wykonywanie i montaż elementó…
Jakie narzędzie stosuje się do ukosowania krawędzi blach podczas ich obróbki?
A. urządzeniem do cięcia plazmowego
B. urządzeniem do żłobienia
C. ręcznym palnikiem gazowym
D. półautomatem do cięcia gazowego
Wykonywanie i montaż elementó…
Wentylację wyciągową powinno się zamontować podczas realizacji prac związanych
A. ze spawaniem fragmentu mocnicy pokładowej
B. ze szlifowaniem spoin na pokładzie statku
C. z malowaniem natryskowym poszycia kadłuba
D. z wymianą dennika w zbiorniku balastowym
Wykonywanie i montaż elementó…
W trakcie montażu kadłuba, podpory boczne powinny być umiejscowione
A. jak najbliżej obła
B. na skrzyżowaniu wzdłużników z dennikami
C. pod skrzyniami kingstonowymi
D. pod stępką
Wykonywanie i montaż elementó…

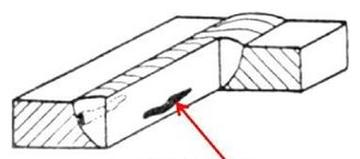

Zaznaczona na rysunku strzałką wada spoiny to
A. nadlew.
B. brak przetopu.
C. pęknięcie wewnętrzne spoiny.
D. pęknięcie wzdłużne.
Organizacja budowy, remontu i…
Na rysunku przedstawiono podstawowe elementy składowe wyciągu poprzecznego. Cyfrą 2 oznaczono
A. wózek górny.
B. szynę wyciągu.
C. wózek dolny.
D. podporę stępkową.
Wykonywanie i montaż elementó…
Kto przeprowadza badania szczelności kadłuba?
A. nadzór inwestora (armatora)
B. pracownicy stoczni odpowiedzialni za badany obszar kadłuba
C. dział kontroli jakości stoczni w obecności inspektora Towarzystwa Klasyfikacyjnego
D. dział kontroli jakości
Wykonywanie i montaż elementó…

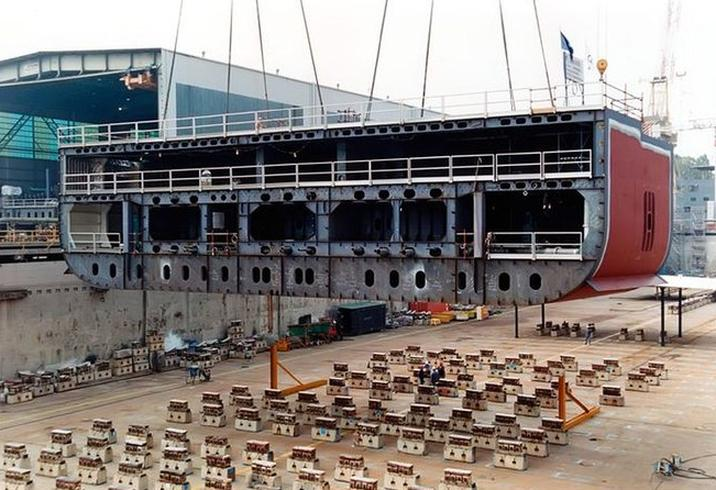

Na rysunku przedstawiono montaż kadłuba okrętu metodą
A. piramidalną.
B. wyspową.
C. trapezową.
D. piętrową.
Wykonywanie i montaż elementó…
Podstawowym celem walcowania blach i profili jest
A. zwiększenie odporności na pękanie zmęczeniowe
B. wyprostowanie oraz zmniejszenie naprężeń wewnętrznych
C. polepszenie właściwości wytrzymałościowych
D. cykliczne zabezpieczenie materiału przed korozją
Organizacja budowy, remontu i…
Jaki typ zaworu przedstawiono na rysunku?
A. Hydrauliczny.
B. Grzybkowy.
C. Zwrotny.
D. Motylkowy.
Wykonywanie i montaż elementó…
Czasowa ochrona blach oraz kształtowników stalowych odbywa się poprzez
A. zabezpieczenie oczyszczonej powierzchni farbą gruntową
B. uniemożliwienie dostępu światła
C. zabezpieczanie przed korozją
D. natłuszczanie wybranych zewnętrznych powierzchni
Wykonywanie i montaż elementó…
Do cech mechanicznych metali i ich stopów można zaliczyć
A. temperaturę wrzenia, przewodnictwo elektryczne
B. ciężar właściwy, odporność na działanie kwasów
C. gęstość, temperaturę topnienia, ciepło właściwe
D. wytrzymałość, twardość i udarność
Organizacja budowy, remontu i…
W procesie radiograficznym spoiny stosuje się
A. promieniowanie rentgenowskie
B. penetrant
C. wzbudzanie zmiennego pola elektromagnetycznego
D. ultradźwięki
Wykonywanie i montaż elementó…
Jaki stopień przygotowania powierzchni uzyskuje się przy obróbce strumieniowo-ściernej, który charakteryzuje się największą precyzją?
A. Sa2
B. Sa2½
C. Sa1½
D. St2
Wykonywanie i montaż elementó…
Podczas montażu bloku śródokręcia, jakie sekcje powinno się ustawić w odpowiedniej kolejności?
A. sekcje denne, burt, grodzi i całość pokrywa się pokładem
B. sekcje denne, grodzi, burt i całość pokrywa się pokładem
C. sekcje grodzi, denne, burt i całość pokrywa się pokładem
D. sekcje burt, grodzi i całość pokrywa się pokładem
Wykonywanie i montaż elementó…
Jakim parametrem regulacyjnym walcarki do prostowania blach jest
A. temperatura arkusza.
B. grubość arkusza.
C. długość arkusza.
D. typ stali.
Organizacja budowy, remontu i…

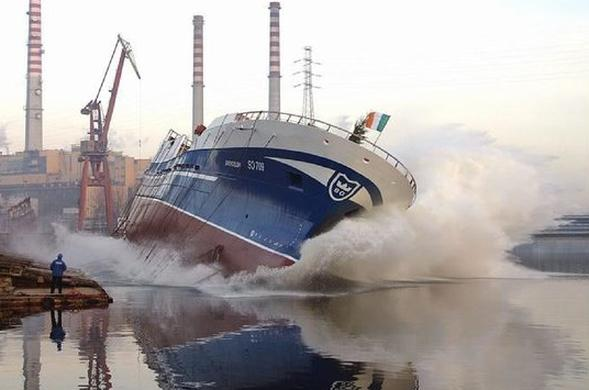

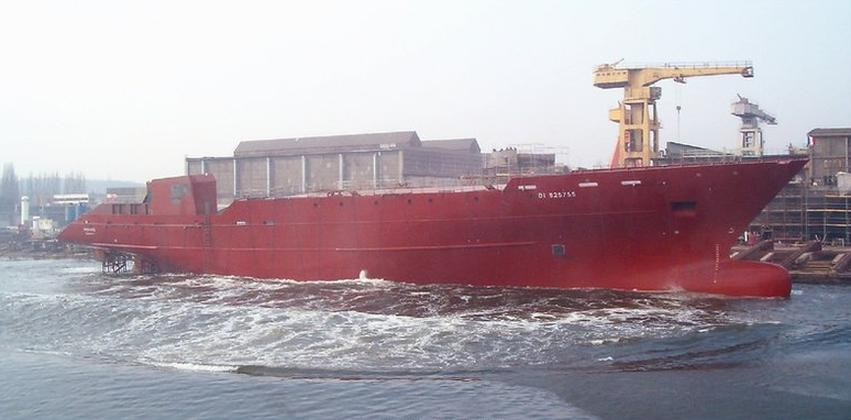

Na rysunku przedstawiono wodowanie przy użyciu pochylni
A. bocznej z zeskokiem.
B. bocznej bez zeskoku.
C. wzdłużnej półdokowej.
D. wzdłużnej.
Wykonywanie i montaż elementó…
Na planie podziału sekcyjnego jednostki morskiej sekcja oznaczona symbolem N1DP to
A. nadbudówki
B. nadburcia
C. pokładu
D. denna
Wykonywanie i montaż elementó…
Proces przygotowania krawędzi elementów do łączenia poprzez spawanie polega na
A. zaciskaniu
B. ukosowaniu
C. frezowaniu
D. czyszczeniu
Wykonywanie i montaż elementó…
Na rysunku przedstawiono suchy dok z podbudowami przygotowanymi do dokowania statku. Cyfrą 2 oznaczono
A. podpory boczne.
B. podpory stępkowe.
C. kozły rufowe.
D. podpory obłowe.
Wykonywanie i montaż elementó…

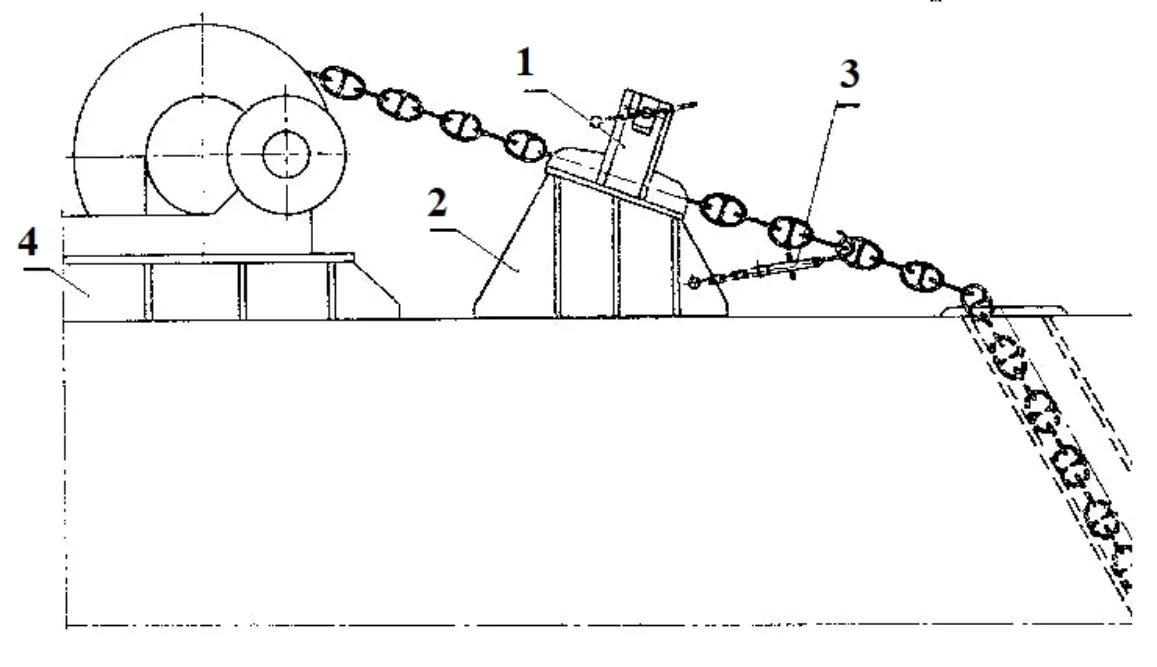

Na rysunku przedstawiono
A. wciągarkę cumowniczą.
B. stoper łańcucha kotwicznego.
C. wciągarkę topenantową.
D. zamocowanie łańcucha kotwicznego.
Wykonywanie i montaż elementó…
Na rysunku przedstawiono proces
A. spawania usztywnień sekcji automatyczne łukiem krytym pod topnikiem.
B. spawania płatu poszycia automatyczne łukiem krytym pod topnikiem.
C. prostowania bezudarowego sekcji płatowej po spawaniu usztywnień.
D. wycinania grani spoiny urządzeniem do żłobienia elektropowietrznego.
Wykonywanie i montaż elementó…
Na rysunku przedstawiono schemat spawania belek
A. dwuteowych spoiną ciągłą.
B. dwuteowych spoiną przerywaną.
C. teowych spoiną ciągłą.
D. teowych spoiną przerywaną.
Wykonywanie i montaż elementó…
Płaszczyzna, która jest symetryczna dla statku, to płaszczyzna
A. pionowa, prostopadła do płaszczyzny podstawowej, przebiegająca wzdłuż osi stępki, dzieląca kadłub na dwie symetryczne części odpowiadające lewej i prawej burcie
B. pionowa, prostopadła do płaszczyzny podstawowej oraz równoległa do płaszczyzny wodnicy konstrukcyjnej
C. pozioma, która pokrywa się z płaszczyzną utworzoną przez wodę
D. pozioma, równoległa do płaszczyzny wodnicy konstrukcyjnej
Organizacja budowy, remontu i…
Uszkodzony korpus żeliwny silnika morskiego można zreperować poprzez
A. spawanie
B. lutowanie
C. sklejenie
D. zgrzewanie
Wykonywanie i montaż elementó…
Usztywnienia technologiczne są konieczne podczas działań transportowo-montażowych?
A. wręgów burtowych
B. bloku nadbudówki
C. sekcji dennej D3S
D. sekcji rufowej R1
Organizacja budowy, remontu i…
Na rysunku przedstawiony jest przyrząd
A. zabezpieczający skręcenie drąga tłoka w dławicy.
B. rozporowy do wymiany pierścieni tłoka.
C. do rozpinania sprężyn dławicy drąga tłoka.
D. zabezpieczający skręcenie tulei z cylindrem.
Organizacja budowy, remontu i…
Dokumentacją oprzyrządowania technologicznego może być na przykład
A. standaryzacja węzłów konstrukcyjnych
B. tabela spawania
C. schemat urządzeń pokładowych statku
D. plan uchwytów i wzmocnień do transportu i odwracania sekcji
Wykonywanie i montaż elementó…
Solidne stalowe struktury umieszczane na pokładzie pontonu doku, do których przymocowuje się drewniane elementy, bale o szerokości i grubości nie mniejszej niż 150 mm tworzą
A. podpory stępkowe
B. odbojnice dokowe
C. podpory rufowe
D. rusztowania dokowe
