Organizacja budowy, remontu i…
Przedstawiony na rysunku remont fragmentu kadłuba dotyczy
A. tunelu wałów.
B. kingstonu.
C. steru strumieniowego.
D. dyszy Korta.
Filtrowanie pytań
Organizacja budowy, remontu i…
Największa ilość prac związanych z wyposażeniem podczas budowy statku do transportu ładunków masowych znajduje się w obszarze
A. bloku siłowni
B. skrajnika dziobowego
C. skrajnika rufowego
D. bloku ładowni
Wykonywanie i montaż elementó…

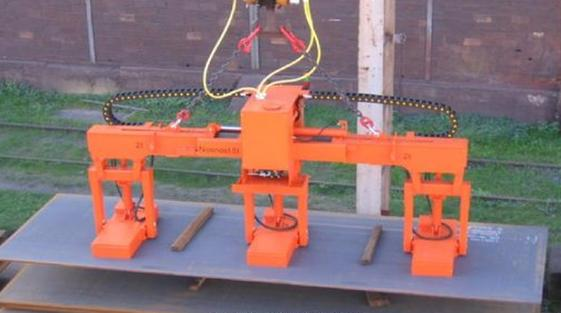

Na rysunku przedstawiono wyciąg
A. linowy.
B. pneumatyczny.
C. łańcuchowy.
D. hydrauliczny.
Wykonywanie i montaż elementó…
Podczas realizacji płatów w sekcjach płaskich, spoiny sczepne układa się w celu
A. zachowania zmiennej geometrii złącza oraz odstępu łączonych elementów podczas spawania
B. zachowania stałego odstępu łączonych elementów złącza w trakcie spawania
C. ułatwienia transportu elementów na miejsce montażu
D. ułatwienia przygotowania oprzyrządowania do odwracania sekcji płaskich
Wykonywanie i montaż elementó…
Farba ochronna stosowana na czas używana jest w etapie
A. transportu sekcji oraz bloków do montowania kadłuba
B. obróbki wstępnej blach oraz profili
C. montażu zbrojenia oraz wyposażenia sekcji
D. montażu elementów płaskich i przestrzennych
Wykonywanie i montaż elementó…
Na rysunku przedstawiono cięcie palnikiem
A. elektrycznym.
B. laserowym.
C. plazmowym.
D. gazowym.
Wykonywanie i montaż elementó…
Przedstawiony na rysunku etap montażu elementów w sekcję określony jest jako stopień prefabrykacji
A. P8 - montażu pozostałych elementów po stopniu P7 lub dalszy etap prefabrykacji sekcji.
B. P7 - zamknięcia konstrukcji przestrzennej (dokładanie sprefabrykowanych płatów).
C. P5 - montażu na łożach montażowych giętych płyt wraz z konstrukcją związaną.
D. P6 - montażu otwartej konstrukcji przestrzennej (bez poszycia).
Wykonywanie i montaż elementó…
Na rysunku przedstawiono próbkę stali po wykonaniu próby
A. rozciągania.
B. udarności.
C. zginania.
D. twardości.
Wykonywanie i montaż elementó…
Na rysunkach traserskich znajdują się
A. położenia środków ciężkości.
B. gabaryty elementów.
C. typy i grubości spoin.
D. rozmiary usytuowania elementów.
Organizacja budowy, remontu i…
Przykładem zewnętrznej współpracy realizowanej na potrzeby stoczni jest
A. gięcie blach w dziale stoczni
B. serwisowanie urządzeń dźwignicowych stoczni
C. cięcie blach w innej firmie
D. produkcja sekcji przez przedsiębiorstwo poza terenem stoczni
Wykonywanie i montaż elementó…
Jakie elementy stanowią podstawę do produkcji prefabrykowanych sekcji przestrzennych?
A. płyty kowalskie
B. szablony skrzynkowe
C. łożyska uniwersalne
D. rozpornice śrubowe
Wykonywanie i montaż elementó…
Konstrukcja grodzi o falistej formie jest wykorzystywana w celu
A. podwyższenia rozszerzalności termicznej
B. usztywnienia konstrukcji
C. zapewnienia jej giętkości
D. powiększenia jej powierzchni
Wykonywanie i montaż elementó…
W trakcie początkowej obróbki blach wykonuje się proces
A. walcowania odprężającego i prostującego
B. wykonywania drobnych elementów
C. gięcia blach
D. cięcia krzywoliniowego blach
Organizacja budowy, remontu i…
Narzędzia pomiarowe, które są legalizowane lub wzorcowane, wykorzystuje się
A. w każdym etapie budowy statku
B. od momentu montażu sekcji w bloki
C. do pomiarów realizowanych przez Biuro Kontroli Jakości
D. wyłącznie do pomiaru głównych wymiarów statku
Wykonywanie i montaż elementó…
Jakiego koloru jest wąż doprowadzający acetylen do palnika przeznaczonego do cięcia gazowego?
A. czerwony
B. czarny
C. zielony
D. niebieski
Wykonywanie i montaż elementó…
Po zakończeniu sekcji przestrzennych, następnym krokiem w procesie budowy statku jest
A. prefabrykacja sekcji płaskich
B. montaż bloków w kadłubie
C. prefabrykacja sekcji krzywoliniowych
D. montaż sekcji w blok
Wykonywanie i montaż elementó…
Proces gięcia blach o formach cylindrycznych realizuje się na
A. walcach do gięcia blach
B. gilotynach do blach
C. bokserkach
D. maszynach rolkowych
Wykonywanie i montaż elementó…
Dwa usztywnienia o numerze 782 powinny zostać zamontowane
A. od strony niewidocznej dennika o numerze 136
B. od strony widocznej dennika o numerze 136
C. w odległości 847 mm oraz 1697 mm od PS
D. w odległości 2537 mm oraz 1697 mm od PS
Organizacja budowy, remontu i…
Zgodnie z przepisami Towarzystw Klasyfikacyjnych minimalna długość L wstawki w poszyciu remontowanego statku wynosi
A. 200 mm
B. 50 mm
C. 300 mm
D. 400 mm
Wykonywanie i montaż elementó…
W procesie prostowania wysokotemperaturowego wgięć kadłuba za pomocą gorącego powietrza, konieczne jest ogrzanie wybranych miejsc do temperatury w przybliżeniu
A. 400°C
B. 100°C
C. 1500°C
D. 800°C
Organizacja budowy, remontu i…
Jednoczesne przeprowadzanie testu szczelności oraz próby konstrukcyjnej komory łańcuchowej polega na
A. napełnieniu wodą do górnej części kluzy łańcuchowej
B. spryskiwaniu wodnym oraz badaniu za pomocą ultradźwięków
C. spryskiwaniu wodnym i próbie penetracji styków
D. zastosowaniu sprężonego powietrza oraz wody z mydłem
Wykonywanie i montaż elementó…
W ramach czego przeprowadza się montaż usztywnień na dennikach?
A. prefabrykacji sekcji przestrzennych
B. prefabrykacji wstępnej
C. montażu sekcji oraz bloków kadłuba
D. prefabrykacji sekcji krzywoliniowych
Wykonywanie i montaż elementó…
Na podstawie danych zawartych w tabeli określ, ile wynosi natężenie prądu oraz posuw drutu dla blachy o grubości 12 mm i spoiny typu V przy spawaniu drutem o średnicy 1,2 mm.
| Parametry spawania | |||||
|---|---|---|---|---|---|
| Grubość blachy mm i rodzaj spoiny | Średnica drutu mm | Napięcie łuku V | Natężenie prądu A | Zużycie CO2 l/min | Posuw drutu m/min |
| 1 I | 0,8 | 17 ÷ 18 | 60 ÷ 70 | 8 ÷ 10 | 3,5 ÷ 4,0 |
| 2 I | 1,2 | 19 ÷ 21 | 90 ÷ 100 | 8 ÷ 10 | 2,8 ÷ 3,5 |
| 3 I | 1,2 | 20 ÷ 22 | 100 ÷ 130 | 10 ÷ 12 | 2,5 ÷ 3,0 |
| 4 I | 1,2 | 19 ÷ 23 | 120 ÷ 140 | 10 ÷ 12 | 2,0 ÷ 2,2 |
| 8 V | 1,2 | 19 ÷ 21 | 100 ÷ 110 | 12 ÷ 15 | 1,8 ÷ 2,2 |
| 8 V | 1,6 | 21 ÷ 23 | 140 ÷ 160 | 12 ÷ 15 | 2,5 ÷ 2,8 |
| 12 V | 1,2 | 19 ÷ 21 | 100 ÷ 110 | 12 ÷ 15 | 1,8 ÷ 2,2 |
| 12 V | 1,6 | 21 ÷ 23 | 140 ÷ 160 | 12 ÷ 15 | 2,5 ÷ 2,8 |
| 16 X | 1,6 | 21 ÷ 23 | 130 ÷ 140 | 15 ÷ 18 | 2,2 ÷ 2,4 |
| 16 X | 2 | 23 ÷ 25 | 180 ÷ 200 | 15 ÷ 18 | 3,0 ÷ 3,2 |
A. 140÷160 A/ 2,5÷2,8 m/min
B. 120÷140 A/ 2,0÷2,2 m/min
C. 180÷200 A/ 3,0÷3,2 m/min
D. 100÷110 A/ 1,8÷2,2 m/min
Wykonywanie i montaż elementó…
Aby prawidłowo zabezpieczyć statek po jego zwodowaniu oraz kontynuować prace wyposażeniowe, niezbędne jest
A. zapewnienie wsparcia holownika po demontażu części podbudowy
B. założenie trapu i przeprowadzenie pomiarów zanurzenia
C. jego cumowanie oraz przeprowadzenie pomiarów zanurzenia
D. jego cumowanie i zapewnienie odpowiedniej stateczności
TWO.05 Pytanie 105
Organizacja budowy, remontu i…
Który z wymienionych pomiarów geometrii spoiny przedstawiono na rysunku?
A. Wysokości lica spoiny doczołowej.
B. Symetryczności spoiny.
C. Wielkości spoiny pachwinowej.
D. Szerokości lica.
Wykonywanie i montaż elementó…
Co należy zrobić, gdy przy spawaniu jednostronnym płatów sekcji dwie spoiny się krzyżują?
A. podczas wykonywania pierwszej spoiny, powinno się zostawić miejsce na drugą spoinę
B. w pierwszej kolejności należy zrealizować całą pierwszą spoinę i na nią nałożyć drugą
C. należy usunąć pierwszą spoinę w miejscu krzyżowania przed rozpoczęciem następnej
D. drugą spoinę należy zaczynać od miejsca skrzyżowania, spawając w obu kierunkach
Wykonywanie i montaż elementó…
Komin jednostki pływającej oznaczony symbolem N10 to część
A. ostatnią pokładu
B. pierwszą nadbudówki
C. ostatnią nadbudówki
D. dziesiątą nadburcia
Wykonywanie i montaż elementó…
Na rysunku przedstawiono pracownika wykonującego pomiar
A. twardości blachy.
B. wytrzymałości konstrukcji.
C. uszkodzeń kadłuba.
D. grubości poszycia kadłuba.
Wykonywanie i montaż elementó…
Przed rozpoczęciem malowania statku w doku, powierzchnię burt należy przygotować zgodnie z klasą Sa 2,5?
A. papierem ściernym oraz wypolerować
B. urządzeniem do śrutowania
C. skrobakiem i następnie wypolerować
D. szczotką stalową obrotową
Organizacja budowy, remontu i…
Zgodnie z regulacjami PRS, w systemach pokładowych elementy hamulcowe oraz ich mocowania muszą wytrzymywać temperatury do
A. 250°C
B. 100°C
C. 150°C
D. 200°C
Organizacja budowy, remontu i…
Na rysunku pokazano wadę wykrytą podczas badania spoiny pachwinowej, którą jest
A. brak przetopu.
B. przeklejenie spoiny.
C. asymetria spoiny.
D. wtrącenie żużla.
Wykonywanie i montaż elementó…
Przedstawione na rysunku ceramiczne podkładki spawalnicze stosuje się
A. do spawania jednostronnego.
B. jako formę lica spoiny.
C. do zabezpieczenia przed gorącymi odpryskami.
D. jako topnik przy spawaniu automatycznym.
Wykonywanie i montaż elementó…
Przedstawione na rysunku łoże służy do montażu sekcji
A. płatowych z blach giętych.
B. pawęży rufowej.
C. płatowej prostej.
D. skrajnika dziobowego.
Wykonywanie i montaż elementó…
Przy spawaniu w zbiorniku burtowym konieczne jest zapewnienie wentylacji
A. grawitacyjnej
B. nawiewno-wyciągowej
C. nawiewnej
D. wyciągowej
Wykonywanie i montaż elementó…
Jaką minimalną odległość od miejsca styku należy zachować przy podawaniu strumienia wody podczas testu szczelności?
A. 2,0 m
B. 1,5 m
C. 3,0 m
D. 2,5 m
Wykonywanie i montaż elementó…
Na rysunku będącym fragmentem instrukcji obsługi urządzeń służących do wodowania numerami 1, 2 i 3 oznaczono
A. tory ślizgowe pochylni.
B. kozioł obrotowy z kołyską.
C. bramę doku suchego.
D. kozioł obrotowy z łożyskiem.
Organizacja budowy, remontu i…

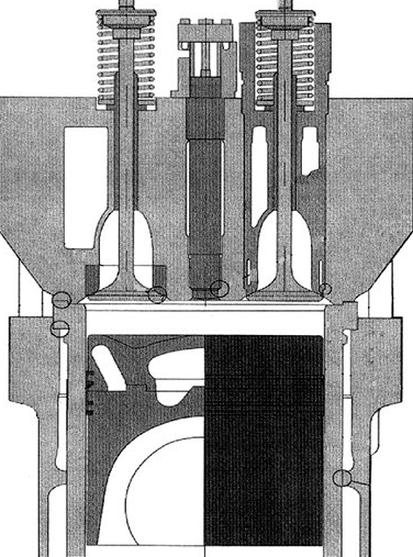

Rewitalizacja zaworów ssących oraz wydechowych silnika okrętowego polega na
A. skrawaniu gniazd zaworowych
B. szlifowaniu przylgni grzybków
C. docieraniu iglicy stożkowej
D. oczyszczeniu kanału chłodzenia
Organizacja budowy, remontu i…
Czym jest bokserka?
A. walec odprężający blachę
B. prasa do gięcia profili
C. zaginarka
D. wyoblarka
Wykonywanie i montaż elementó…
Aby usprawnić przebieg procesu technologicznego prefabrykacji sekcji dennych, stosuje się
A. spawanie w pozycji podwieszonej i nadziuplowej
B. dwustronne spawanie dna zewnętrznego
C. podkładki ceramiczne przy wszystkich spoinach
D. łoża do montażu w odwrotnej pozycji
Wykonywanie i montaż elementó…
Narzędzie stosowane do zimnego gięcia profili to
A. walec otwarty
B. prasa rolkowa
C. prasa hydrauliczna jednokolumnowa
D. bokserka
