Wykonywanie i montaż elementó…

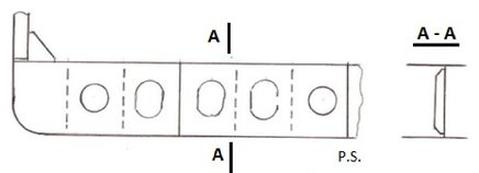

Przedstawiony na rysunku element wyposażenia kadłuba statku montowany jest
A. w ładowni masowca.
B. na pokładzie.
C. w zbiorniku balastowym.
D. na dnie wewnętrznym.
Filtrowanie pytań
Wykonywanie i montaż elementó…
Na rysunku przedstawiono
A. śruby nastawcze.
B. uchwyty transportowe.
C. klamry montażowe.
D. usztywnienia.
Organizacja budowy, remontu i…
Na rysunku przedstawiono kontrolę dokładności gięcia blachy poszycia statku za pomocą
A. szablonu płaskiego.
B. denników obłowych.
C. szablonów podbudowy.
D. szablonu skrzynkowego.
Wykonywanie i montaż elementó…

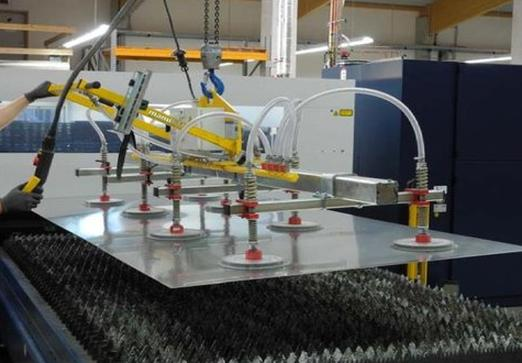

Na rysunku przedstawiono
A. zawiesie dwuhakowe.
B. trawersę magnetyczną.
C. zawiesie belkowe.
D. trawersę podciśnieniową.
Organizacja budowy, remontu i…
Fragment którego dokumentu przedstawiono w tabeli?
| Nr poz. | Sztuk | Masa [kg] | Mat. | Opis | Typ | Typ profilu | Gr. [mm] | Dług. [mm] | Szer. [mm] | Uwagi |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1 | 1692,6 | A | Płyta pozycja-13250 od PS | PL | 12 | 9850 | 1790 | ||
| 2 | 1 | 2702,8 | AH-36 | Płyta pozycja-13250 od PS | PL | 14 | 9850 | 2450 | ||
| 3 | 1 | 1235,6 | AH-36 | Płyta pozycja-13250 od PS | PL | 14 | 9850 | 1120 | ||
| 601 | 1 | 10,7 | A | Usztywnienie grodzi - 12250 od PS | FB | FB200x10 | 10 | 689 | 200 | |
| 602 | 1 | 13,3 | AH-36 | Usztywnienie poszcyja | HP | HP200x9 | 9 | 691 | 200 | |
| 603 | 1 | 4,4 | A PRS | Usztywnienie poszcyja | FB | FB100x8 | 8 | 691 | 100 | |
| 604 | 1 | 115,1 | AH-36 | Usztywnienie poszcyja | HP | HP200x9 | 9 | 6061 | 200 |
A. Specyfikacji materiałowej.
B. Technologii budowy sekcji.
C. Wykazu kart wykroju.
D. Spisu elementów giętych.
Wykonywanie i montaż elementó…
Analiza podwodnej części kadłuba statku obejmuje sprawdzenie
A. urządzeń zwalniających oraz hamujących
B. torów oraz płóz ślizgowych
C. kingstonów i korków dennych
D. napełnienia zbiorników balastowych
Wykonywanie i montaż elementó…
Uruchamianie zapasów montażowych sekcji następuje po
A. wykonaniu ustawień i pomiarów na pochylni
B. skończeniu wstępnej prefabrykacji
C. skończeniu spawania na prefabrykacji
D. skończeniu spawania na pochylni
Wykonywanie i montaż elementó…
Na rysunku przedstawiono
A. wciągarkę topenantową.
B. zamocowanie łańcucha kotwicznego.
C. wciągarkę cumowniczą.
D. stoper łańcucha kotwicznego.
Organizacja budowy, remontu i…
Przedstawiony na rysunku element, stosowany podczas wykonywania prób szczelności instalacji niskociśnieniowych, to
A. oring.
B. kołnierz gumowy.
C. zaślepka ceramiczna.
D. korek.
Wykonywanie i montaż elementó…

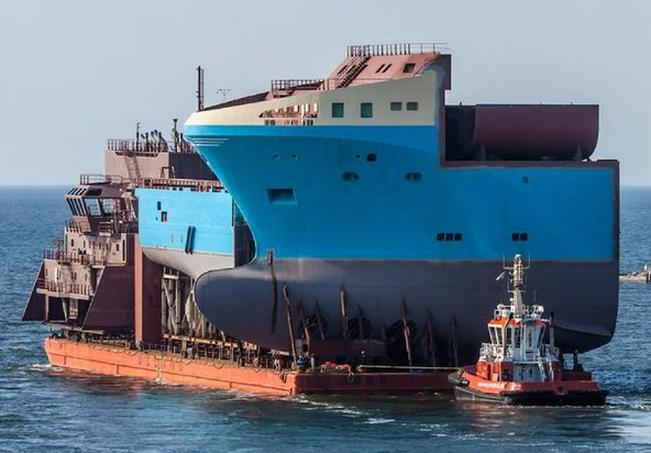

Na rysunku przedstawiono transport
A. sekcji przestrzennej na stanowisko montażu bloku.
B. sekcji płatowej na stanowisko montażu bloku.
C. bloku skrajnika dziobowego na miejsce montażu kadłuba.
D. bloku skrajnika rufowego na miejsce montażu kadłuba.
Wykonywanie i montaż elementó…
Maksymalne obciążenie uchwytów do transportu ustalane jest na podstawie parametru
A. DWT
B. NRT
C. DOR
D. kN
Organizacja budowy, remontu i…
Zgodnie z regulacjami Towarzystwa Klasyfikacyjnego PRS, urządzenie sterowe powinno umożliwić przełożenie steru przy maksymalnej prędkości statku naprzód
A. wyłącznie do powrotu do pozycji 0°
B. do dalszego wychylenia do 90° w tę samą burtę
C. do wychylenia 90° w przeciwną burtę
D. z wychylenia 35° na jedną burtę do wychylenia 35° na drugą burtę
Wykonywanie i montaż elementó…
Po zakończeniu sekcji przestrzennych, następnym krokiem w procesie budowy statku jest
A. prefabrykacja sekcji płaskich
B. prefabrykacja sekcji krzywoliniowych
C. montaż sekcji w blok
D. montaż bloków w kadłubie
Organizacja budowy, remontu i…
Technologiczna kolejność spawania poszycia dennego, przedstawiona na rysunku, jest następująca:
A. 5, 4, 3, 2, 1
B. 1, 3, 2, 4, 5
C. 2, 1, 5, 3, 4
D. 4, 3, 5, 1, 2
Wykonywanie i montaż elementó…
Przedstawione na rysunku łoże służy do montażu sekcji
A. płatowych z blach giętych.
B. płatowej prostej.
C. skrajnika dziobowego.
D. pawęży rufowej.
Organizacja budowy, remontu i…
Którą instalację pod względem bezpieczeństwa należy starannie odtłuścić przed jej uzupełnieniem?
A. Dwutlenku węgla
B. Tlenu
C. Paliwa
D. Acetylenu
Wykonywanie i montaż elementó…
Który z poniższych elementów nie wchodzi w skład oprzyrządowania technologicznego?
A. rozpornica
B. podpora sekcji
C. łoże uniwersalne
D. gródź falista
Organizacja budowy, remontu i…
Na rysunku strzałką oznaczono element przęsła łańcucha kotwicznego zwany
A. krętlikiem.
B. ogniwem rozpórkowym.
C. szeklą.
D. łącznikiem Kentera.
Organizacja budowy, remontu i…
Przed rozpoczęciem prac spawalniczych w zbiorniku na paliwo powinno się wykonać następujące kroki:
A. wypompować paliwo oraz zapewnić odpowiednie oświetlenie
B. wypompować paliwo i przewietrzyć zbiornik
C. opróżnić, umyć, wytrzeć do sucha
D. opróżnić, umyć, odparować opary i przewietrzyć
Wykonywanie i montaż elementó…
Do jakich zadań przeznaczony jest reduktor gazowy?
A. zwiększenie ciśnienia w butli i utrzymanie go na zmiennym poziomie
B. zmniejszenie ciśnienia w butli oraz utrzymanie go na zmiennym poziomie
C. zwiększenie ciśnienia w butli do ciśnienia roboczego i utrzymanie go na stałym poziomie
D. zmniejszenie ciśnienia w butli do ciśnienia roboczego i utrzymanie go na stałym poziomie
Wykonywanie i montaż elementó…
Podczas realizacji płatów w sekcjach płaskich, spoiny sczepne układa się w celu
A. ułatwienia transportu elementów na miejsce montażu
B. ułatwienia przygotowania oprzyrządowania do odwracania sekcji płaskich
C. zachowania zmiennej geometrii złącza oraz odstępu łączonych elementów podczas spawania
D. zachowania stałego odstępu łączonych elementów złącza w trakcie spawania
Wykonywanie i montaż elementó…
Zgodnie z ilustracją na górnej płycie kingstonu w pozycji 274, należy przyspawać dwa uchwyty transportowe oddalone od siebie o jeden odstęp wręgowy. W związku z tym, jaka będzie odległość między nimi?
A. 1800 mm
B. 900 mm
C. 600 mm
D. 800 mm
Wykonywanie i montaż elementó…
Przedstawione na rysunku ceramiczne podkładki spawalnicze stosuje się
A. do spawania jednostronnego.
B. do zabezpieczenia przed gorącymi odpryskami.
C. jako formę lica spoiny.
D. jako topnik przy spawaniu automatycznym.
Wykonywanie i montaż elementó…
Na rysunku przedstawiono transport
A. podzespołów.
B. bloków.
C. skrajników.
D. sekcji.
Wykonywanie i montaż elementó…
Płyty podłogowe oraz kraty gretingowe mocuje się do wiązań konstrukcyjnych w siłowni
A. przy pomocy liny stalowej
B. przy pomocy śrub
C. przy pomocy nitów
D. przy pomocy szpilek montażowych
Wykonywanie i montaż elementó…
Element podbudowy okrętu do wodowania przedstawiony na rysunku to
A. wspornik pionowy.
B. płoza ślizgowa.
C. blok patentowy.
D. kozioł obrotowy.
Wykonywanie i montaż elementó…
Proces gięcia blach o formach cylindrycznych realizuje się na
A. gilotynach do blach
B. maszynach rolkowych
C. bokserkach
D. walcach do gięcia blach
Wykonywanie i montaż elementó…

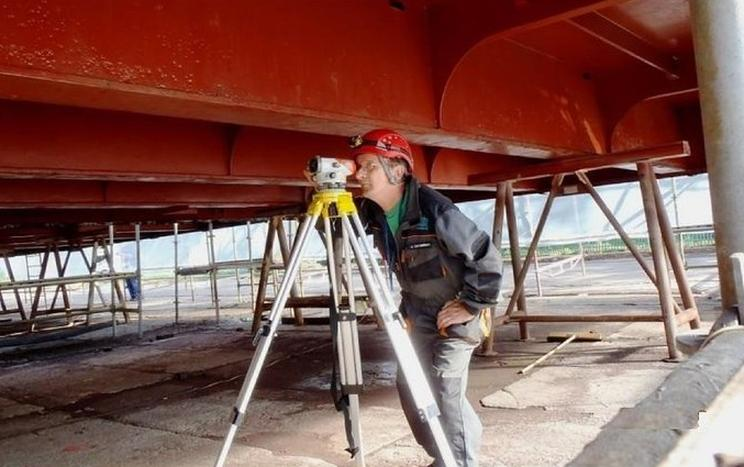

Przyrząd pomiarowy przedstawiony na rysunku to
A. dalmierz.
B. niwelator.
C. oscyloskop.
D. teodolit.
Organizacja budowy, remontu i…
Podstawowym narzędziem stosowanym przy wymianie denka tłoka silnika jest
A. klucz dynamometryczny
B. giętarka ręczna do rur
C. nożyce do cięcia gumy
D. gwintownica dwuramienna
Wykonywanie i montaż elementó…
Montaż sekcji dziobowej skrajnika przeprowadza się na
A. grodzie skrajnika dziobowego
B. grodzie w płaszczyźnie symetrii
C. dnie wewnętrznym
D. najkrótszej platformie skrajnika
Wykonywanie i montaż elementó…
Aby usprawnić przebieg procesu technologicznego prefabrykacji sekcji dennych, stosuje się
A. spawanie w pozycji podwieszonej i nadziuplowej
B. podkładki ceramiczne przy wszystkich spoinach
C. łoża do montażu w odwrotnej pozycji
D. dwustronne spawanie dna zewnętrznego
Organizacja budowy, remontu i…
Jakie urządzenie służy do przeprowadzania prób udarności materiałów?
A. Maszyny rozciągającej
B. Wgłębnika diamentowego
C. Młota wahadłowego
D. Maszyny zginającej
Wykonywanie i montaż elementó…
Zanim przystąpimy do montażu usztywnień sekcji płaskiej, konieczne jest
A. oszlifowanie krawędzi płyty
B. ustawienie skrzynek traserskich
C. przekazanie wymiarów z rysunku na materiał
D. wprowadzenie poprawek na rysunku
Wykonywanie i montaż elementó…
Jakie z wymienionych elementów są instalowane podczas prefabrykacji sekcji przestrzennej?
A. Drabiny oraz stopnie
B. Uchwyty steru oraz śruby
C. Odpowietrzenia zbiorników
D. Odpowietrzniki
Wykonywanie i montaż elementó…
W komorze malarskiej w trakcie wstępnej obróbki, blachy i profile maluje się przy użyciu metody
A. proszkowej
B. ręcznej
C. galwanicznej
D. natryskowej
Wykonywanie i montaż elementó…
Na rysunku przedstawiono poprzeczny układ wiązań burty w rejonie maszynowni. Cyfrą 2 oznaczono
A. węzłówkę.
B. wzdłużnik burtowy.
C. wręg ramowy.
D. wręg.
Wykonywanie i montaż elementó…
Jakie zastosowanie ma żłobienie elektropowietrzne?
A. do obróbki cieplnej złączy spawanych
B. do wycięcia grani spoiny
C. do wykonywania znaków zanurzenia
D. do prostowania konstrukcji
Organizacja budowy, remontu i…
Terminem, który nie znajduje się w harmonogramie budowy jednostki jest termin
A. wykonania montażu silnika.
B. wodowania jednostki.
C. zdania jednostki armatorowi.
D. rozpoczęcia obróbki blach.
Wykonywanie i montaż elementó…
Płaszczyzna, która jest symetryczna dla statku, to płaszczyzna
A. pionowa, prostopadła do płaszczyzny podstawowej oraz równoległa do płaszczyzny wodnicy konstrukcyjnej
B. pozioma, która pokrywa się z płaszczyzną utworzoną przez wodę
C. pionowa, prostopadła do płaszczyzny podstawowej, przebiegająca wzdłuż osi stępki, dzieląca kadłub na dwie symetryczne części odpowiadające lewej i prawej burcie
D. pozioma, równoległa do płaszczyzny wodnicy konstrukcyjnej
Wykonywanie i montaż elementó…
Jednoczesne przeprowadzanie testu szczelności oraz konstrukcyjnego komory łańcuchowej polega na
A. napełnieniu wodą do górnej krawędzi kluzy łańcuchowej
B. natrysku wodnym oraz próbie penetracji połączeń
C. natrysku wodnym oraz badaniach ultradźwiękowych
D. użyciu sprężonego powietrza oraz wody z mydłem
