Wykonywanie i montaż elementó…
Jaki stopień przygotowania powierzchni uzyskuje się przy obróbce strumieniowo-ściernej, który charakteryzuje się największą precyzją?
A. Sa1½
B. Sa2
C. Sa2½
D. St2
Filtrowanie pytań
Organizacja budowy, remontu i…

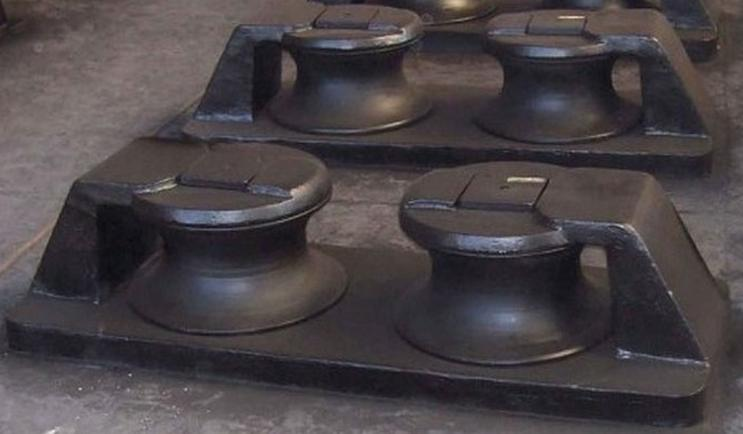

Podczas instalacji urządzeń cumowniczych na pokładzie zabronione jest
A. używania parcianych stropów do transportu w pionie
B. montowanie urządzeń przed zainstalowaniem wzmocnień pod pokładem
C. przemieszczanie urządzeń nad pracownikami
D. transportowanie urządzeń w innej pozycji niż robocza
Wykonywanie i montaż elementó…
Zanim przystąpimy do montażu usztywnień sekcji płaskiej, konieczne jest
A. wprowadzenie poprawek na rysunku
B. ustawienie skrzynek traserskich
C. przekazanie wymiarów z rysunku na materiał
D. oszlifowanie krawędzi płyty
Wykonywanie i montaż elementó…
Montaż sekcji dziobowej skrajnika przeprowadza się na
A. grodzie skrajnika dziobowego
B. dnie wewnętrznym
C. najkrótszej platformie skrajnika
D. grodzie w płaszczyźnie symetrii
Wykonywanie i montaż elementó…
Przy spawaniu w zbiorniku burtowym konieczne jest zapewnienie wentylacji
A. grawitacyjnej
B. nawiewnej
C. nawiewno-wyciągowej
D. wyciągowej
Wykonywanie i montaż elementó…
Zanim przystąpi się do realizacji elementów konstrukcyjnych z wykorzystaniem urządzeń do cięcia plazmowego, obowiązkiem pracownika jest w pierwszej kolejności
A. zapoznanie się z procedurą dostarczania materiałów hutniczych
B. zapoznanie się z instrukcją obsługi urządzeń i instrukcją bhp
C. analiza właściwości używanych materiałów
D. zapoznanie się z wykazem blach oraz profili hutniczych
Wykonywanie i montaż elementó…
Poważne urazy ciała spowodowane kontaktem z gorącym materiałem mogą wystąpić w trakcie procesu
A. czyszczenia hydrodynamicznego.
B. spawania i cięcia gazowego.
C. formowania na prasie.
D. aplikacji powłok malarskich.
Wykonywanie i montaż elementó…
W procesie prostowania wysokotemperaturowego wgięć kadłuba za pomocą gorącego powietrza, konieczne jest ogrzanie wybranych miejsc do temperatury w przybliżeniu
A. 100°C
B. 800°C
C. 400°C
D. 1500°C
Wykonywanie i montaż elementó…
Na podstawie danych zawartych w tabeli określ, ile wynosi natężenie prądu oraz posuw drutu dla blachy o grubości 12 mm i spoiny typu V przy spawaniu drutem o średnicy 1,2 mm.
| Parametry spawania | |||||
|---|---|---|---|---|---|
| Grubość blachy mm i rodzaj spoiny | Średnica drutu mm | Napięcie łuku V | Natężenie prądu A | Zużycie CO2 l/min | Posuw drutu m/min |
| 1 I | 0,8 | 17 ÷ 18 | 60 ÷ 70 | 8 ÷ 10 | 3,5 ÷ 4,0 |
| 2 I | 1,2 | 19 ÷ 21 | 90 ÷ 100 | 8 ÷ 10 | 2,8 ÷ 3,5 |
| 3 I | 1,2 | 20 ÷ 22 | 100 ÷ 130 | 10 ÷ 12 | 2,5 ÷ 3,0 |
| 4 I | 1,2 | 19 ÷ 23 | 120 ÷ 140 | 10 ÷ 12 | 2,0 ÷ 2,2 |
| 8 V | 1,2 | 19 ÷ 21 | 100 ÷ 110 | 12 ÷ 15 | 1,8 ÷ 2,2 |
| 8 V | 1,6 | 21 ÷ 23 | 140 ÷ 160 | 12 ÷ 15 | 2,5 ÷ 2,8 |
| 12 V | 1,2 | 19 ÷ 21 | 100 ÷ 110 | 12 ÷ 15 | 1,8 ÷ 2,2 |
| 12 V | 1,6 | 21 ÷ 23 | 140 ÷ 160 | 12 ÷ 15 | 2,5 ÷ 2,8 |
| 16 X | 1,6 | 21 ÷ 23 | 130 ÷ 140 | 15 ÷ 18 | 2,2 ÷ 2,4 |
| 16 X | 2 | 23 ÷ 25 | 180 ÷ 200 | 15 ÷ 18 | 3,0 ÷ 3,2 |
A. 120÷140 A/ 2,0÷2,2 m/min
B. 180÷200 A/ 3,0÷3,2 m/min
C. 140÷160 A/ 2,5÷2,8 m/min
D. 100÷110 A/ 1,8÷2,2 m/min
Wykonywanie i montaż elementó…
Na podstawie danych zawartych w tabeli określ natężenie przepływu tlenu tnącego dla blachy o grubości 600 mm.
| Parametry cięcia tlenem | |||
|---|---|---|---|
| Grubość ciętego materiału [mm] | Średnica dyszy tnącej [mm] | Natężenie przepływu tlenu tnącego [l/min] | Ciśnienie tlenu tnącego w palniku [kPa] |
| 300 | 3,75-5,60 | 470-700 | 385-230 |
| 400 | 4,30- 7,30 | 615-950 | 370-170 |
| 500 | 5,00-8,50 | 800-1180 | 360-150 |
| 600 | 5,60-8,50 | 950-1420 | 330-200 |
| 700 | 6,35-9,50 | 1090-1650 | 280-180 |
| 800 | 6,35-9,50 | 1270-1900 | 330-200 |
| 900 | 7,50-11,0 | 1400-2100 | 275-180 |
| 1000 | 7,50-11,0 | 1600-2350 | 320-200 |
| 1100 | 7,50-12,0 | 1800-2600 | 350-180 |
| 1200 | 8,50-12,0 | 1900-2830 | 270-190 |
A. 470-1420 [l/min]
B. 950-1420 [l/min]
C. 800-1180 [l/min]
D. 950-2100 [l/min]
Wykonywanie i montaż elementó…
W trakcie montażu kładki łączącej dok pływający z cumującym w nim statkiem, należy ją wyposażyć w balustrady?
A. linowe z siatką i oświetleniem awaryjnym
B. stałe i siatkę asekuracyjną
C. linowe i sygnalizację przeciążeniową
D. stałe i oświetlenie awaryjne
TWO.05 Pytanie 172
Organizacja budowy, remontu i…
Przy kontroli prawidłowego umiejscowienia kokera przed spawaniem należy zweryfikować
A. prostopadłość osi kokera względem dolnej krawędzi stępki
B. równoległość osi kokera do najbliższej grodzi wzdłużnej
C. współosiowość osi kokera z maszynką sterową
D. przecięcie osi kokera z osią pochwy kadłubowej
Organizacja budowy, remontu i…
Przed rozpoczęciem prac spawalniczych w zbiorniku na paliwo powinno się wykonać następujące kroki:
A. wypompować paliwo i przewietrzyć zbiornik
B. opróżnić, umyć, odparować opary i przewietrzyć
C. wypompować paliwo oraz zapewnić odpowiednie oświetlenie
D. opróżnić, umyć, wytrzeć do sucha
Wykonywanie i montaż elementó…
Aby skontrolować elementy grodzi falistej po ich wygięciu, należy przygotować
A. płaski szablon drewniany
B. mały szablon przestrzenny
C. drewnianą makietę grodzi
D. krótki szablon listwowy
Wykonywanie i montaż elementó…
Podczas realizacji płatów w sekcjach płaskich, spoiny sczepne układa się w celu
A. ułatwienia przygotowania oprzyrządowania do odwracania sekcji płaskich
B. ułatwienia transportu elementów na miejsce montażu
C. zachowania stałego odstępu łączonych elementów złącza w trakcie spawania
D. zachowania zmiennej geometrii złącza oraz odstępu łączonych elementów podczas spawania
Wykonywanie i montaż elementó…

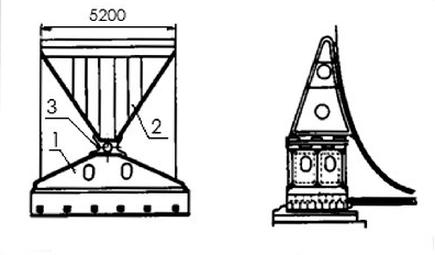

Jeśli dok w stoczni remontowej ma parametry: długość L = 220 m, szerokość B = 36 m, zanurzenie H = 8 m oraz jest wyposażony w żuraw mogący podnosić elementy o maksymalnej masie Q = 20 t, to jakiego statku o parametrach można na nim wydokować?
A. L=199m, B=35m, H=7m, Q=21t
B. L=196m, B=32m, H=9m, Q=18t
C. L=186m, B=38m, H=5m, Q=14t
D. L=200m, B=34m, H=7m, Q=18t
Wykonywanie i montaż elementó…
Naprężenie, po osiągnięciu którego materiał nie wraca do swojej pierwotnej formy po zwolnieniu obciążenia, określa się mianem
A. granicą sprężystości
B. wytrzymałości na rozciąganie
C. wytrzymałości na ściskanie
D. granicą udarności
Wykonywanie i montaż elementó…
Na rysunkach traserskich znajdują się
A. typy i grubości spoin.
B. rozmiary usytuowania elementów.
C. gabaryty elementów.
D. położenia środków ciężkości.
Wykonywanie i montaż elementó…
Początkowe oczyszczanie blach przed walcowaniem odprężającym w procesie obróbki wstępnej składa się z
A. oczyszczenia strumieniowo-ściernego do najniższej klasy
B. ręcznego piaskowania
C. zeszlifowania zardzewiałej powierzchni
D. usunięcia luźnej zgorzeliny oraz zanieczyszczeń
Organizacja budowy, remontu i…
Dokumentacją oprzyrządowania technologicznego może być na przykład
A. tabela spawania
B. schemat urządzeń pokładowych statku
C. plan uchwytów i wzmocnień do transportu i odwracania sekcji
D. standaryzacja węzłów konstrukcyjnych
Organizacja budowy, remontu i…
Mechanizmy konieczne do działania silników głównych, które zapewniają dostawę energii elektrycznej dla statku oraz umożliwiają działanie różnych instalacji i urządzeń, to
A. instalacje rurociągowe
B. mechanizmy sterowania
C. mechanizmy pokładowe
D. mechanizmy pomocnicze
Organizacja budowy, remontu i…
Największa ilość prac związanych z wyposażeniem podczas budowy statku do transportu ładunków masowych znajduje się w obszarze
A. bloku ładowni
B. skrajnika dziobowego
C. skrajnika rufowego
D. bloku siłowni
Wykonywanie i montaż elementó…
Jaką metodą przeprowadza się test szczelności, stosując próżnię (podciśnienie) w skrzynce nad spoiną spawaną, wykorzystując płyn pieniący do analizy spoiny?
A. Metodą pęcherzykową
B. Metodą hydrostatyczną
C. Powietrzem sprężonym
D. Metodą hydropneumatyczną
Wykonywanie i montaż elementó…
Podczas kontroli przygotowania kadłuba do wodowania wzdłużnego
A. weryfikuje się zatykanie kluz kotwicznych
B. sprawdza się kompletność wkręcenia korków dennych
C. zatyka się wloty do skrzyni kingstonowej
D. zatyka się tunele sterów strumieniowych
Organizacja budowy, remontu i…
Jakie urządzenie służy do przeprowadzania prób udarności materiałów?
A. Maszyny zginającej
B. Młota wahadłowego
C. Maszyny rozciągającej
D. Wgłębnika diamentowego
Wykonywanie i montaż elementó…
Dwa usztywnienia o numerze 782 powinny zostać zamontowane
A. w odległości 847 mm oraz 1697 mm od PS
B. w odległości 2537 mm oraz 1697 mm od PS
C. od strony niewidocznej dennika o numerze 136
D. od strony widocznej dennika o numerze 136
Wykonywanie i montaż elementó…
Wymiary sekcji przestrzennych budowanych na hali są uzależnione od
A. nośności urządzeń dźwigowych
B. długości budowanego statku
C. szerokości pochylni do wodowania
D. ciężaru kadłuba statku
Wykonywanie i montaż elementó…
Denik przedstawiony na schemacie jako poz. 136, widoczny z perspektywy dziobu, powinien być zamontowany
A. w sekcji dennej na prawej burcie
B. 180 mm od dolnej powierzchni zewnętrznej
C. w sekcji dennej na lewej burcie
D. 2537 mm od płaszczyzny symetrii
Organizacja budowy, remontu i…
Pracownik nadzorujący ma obowiązek uniemożliwić pracownikowi przystąpienie do pracy, jeżeli
A. wykonuje on prace spawalnicze, a temperatura powietrza spadła poniżej -5°C
B. ma on niewłaściwe zalecenia lekarskie dotyczące wykonywania zadań niezbędnych do realizacji pracy
C. nie posiada uprawnień do obsługi podnośników
D. nie wykorzystał przysługujących mu urlopów
Wykonywanie i montaż elementó…
Aby oczyścić krawędzie po cięciu za pomocą palnika acetylenowo-tlenowego, dokonuje się operacji
A. strugania
B. toczenia
C. frezowania
D. szlifowania
Wykonywanie i montaż elementó…
Usuwanie spoiny z boku grani przeprowadza się za pomocą
A. przecinaka
B. piły kątowej
C. frezarki trzpieniowej
D. żłobaka elektropowietrznego
Wykonywanie i montaż elementó…
Elementy cylindryczne z blach stalowych są wytwarzane na
A. gilotynach do blach
B. prasach poziomych
C. walcach do blach
D. prasach krawędziowych
Wykonywanie i montaż elementó…
Przegląd klasyfikacyjny mający na celu weryfikację, czy dok pływający spełnia wymagania dla utrzymania nadanej klasy, nosi nazwę przeglądu
A. pięcioletnim
B. w celu odnowienia klasy
C. rocznym
D. w stałym nadzorze
Wykonywanie i montaż elementó…
Najbardziej precyzyjną techniką cięcia elementów konstrukcyjnych jest cięcie
A. gazowe
B. ręczne
C. plazmowe
D. elektro-łukowe
Wykonywanie i montaż elementó…

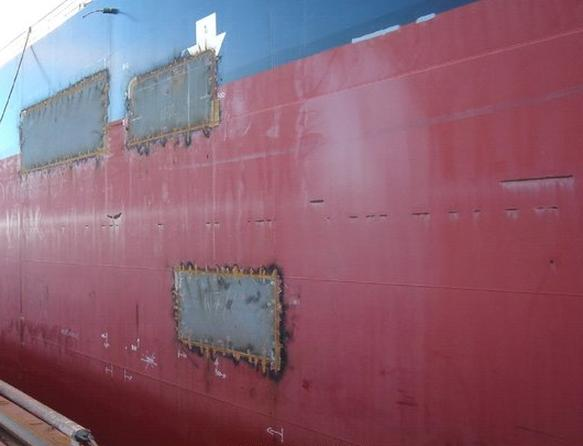

Każde sprawdzenie blachy pod kątem rozwarstwienia powinno być przeprowadzone w obszarze montażu?
A. uchwytów transportowych
B. usztywnień poprzecznych
C. stępki przeciwprzechyłowej
D. korków dennych
Wykonywanie i montaż elementó…
Przed rozpoczęciem malowania statku w doku, powierzchnię burt należy przygotować zgodnie z klasą Sa 2,5?
A. szczotką stalową obrotową
B. papierem ściernym oraz wypolerować
C. skrobakiem i następnie wypolerować
D. urządzeniem do śrutowania
Organizacja budowy, remontu i…
Fragment prac zapisany w dokumentacji pod numerem 116 dotyczy
| ... 116. Kosze kingstonowe denne SG – 2 szt. Ø 200 mm, wys. 450 mm a) otwarcie kingstonów – 2 szt. b) wyczyszczenie powierzchni wewnętrznych c) pomalowanie farbą anty-porostową d) ponowne zamknięcie kingstonów – 2 szt. na nowych uszczelkach e) sprawdzenie szczelności ... |
A. technologii montażu kołnierzy.
B. specyfikacji remontowej.
C. wykazu prac do prób statku na uwięzi.
D. kolejności zadań przed wodowaniem.
Wykonywanie i montaż elementó…
Jaką metodę stosuje się przy czyszczeniu stalowych konstrukcji kadłuba do klasy czystości Sa2½?
A. mechaniczną (młotkowanie, szczotkowanie, szlifowanie)
B. strumieniem wody pod dużym ciśnieniem
C. strumieniowo–ścierną (piaskowanie i śrutowanie żużlem pomiedziowym)
D. płomieniową
Wykonywanie i montaż elementó…

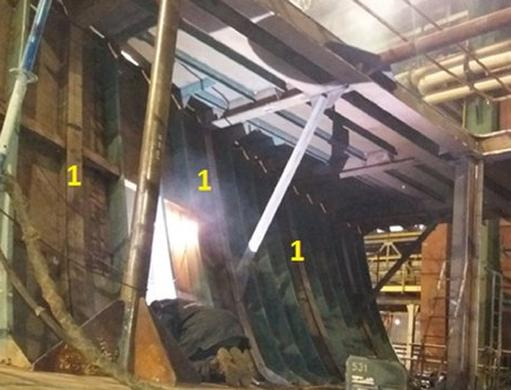

Usztywnienia technologiczne są konieczne podczas działań transportowo-montażowych?
A. sekcji rufowej R1
B. sekcji dennej D3S
C. wręgów burtowych
D. bloku nadbudówki
Wykonywanie i montaż elementó…

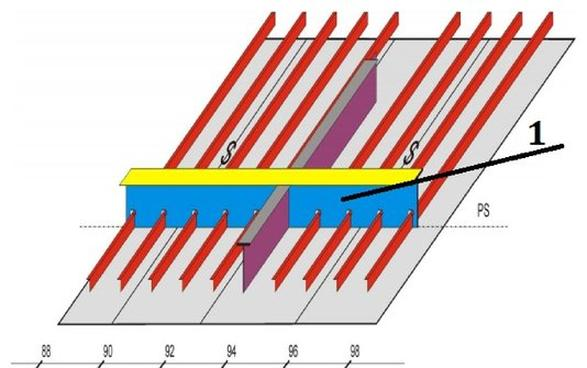

Belki technologiczne znajdują zastosowanie w celu
A. uprośnienia montażu usztywnień poprzecznych
B. usztywnienia sekcji przestrzennych dna
C. uprośnienia montażu usztywnień wzdłużnych
D. usztywnienia sekcji podczas transportu i montażu
