TWO.03 Pytanie 201
Wykonywanie i montaż elementó…

Odladzanie blach przed obróbką wstępną wykonuje się, stosując

A. szereg palników nagrzewających powierzchnię.
B. szereg wirujących szczotek drucianych.
C. nagrzewanie indukcyjne.
D. młotki pneumatyczne.
TWO.03 Pytanie 202
Wykonywanie i montaż elementó…

Parametrem nastawczym walcarki do prostowania blach jest

A. temperatura blachy.
B. grubość blachy.
C. długość blachy.
D. kategoria stali.
TWO.03 Pytanie 203
Wykonywanie i montaż elementó…

Do jakiej metody należy oczyszczanie blach i profili za pomocą piaskowania?

A. Chemicznej.
B. Termicznej.
C. Mechanicznej.
D. Cieplnej.
TWO.03 Pytanie 204
Wykonywanie i montaż elementó…

Na przedstawionym rysunku cyframi 1 i 2 oznaczono elementy spoiny

Ilustracja do pytania 4
A. 1 – ukos, 2 – próg.
B. 1 – lico, 2 – próg.
C. 1– lico, 2 – grań.
D. 1 – grań, 2 – lico.
TWO.03 Pytanie 205
Wykonywanie i montaż elementó…

Na rysunku przedstawiono pozycję spawania

Ilustracja do pytania 5
A. naboczną.
B. okapową.
C. podolną.
D. pionową.
TWO.03 Pytanie 206
Wykonywanie i montaż elementó…

Technologiczna kolejność montażu fundamentu w pozycji przedstawionej na rysunku jest następująca:

Ilustracja do pytania 6
A. 1, 2, 3, 4, 5
B. 2, 3, 1, 4, 5
C. 2, 1, 4, 5, 3
D. 2, 3, 1, 5, 4
TWO.03 Pytanie 207
Wykonywanie i montaż elementó…

Na rysunku przedstawiono

Ilustracja do pytania 7
A. prasę poziomą do gięcia profili.
B. zaginarkę do blach.
C. gilotynę do cięcia blach.
D. prasę pionową do gięcia blach.
TWO.03 Pytanie 208
Wykonywanie i montaż elementó…

Według instrukcji obsługi palnika do cięcia tlenem, blachę o grubości 16 mm można ciąć z maksymalną prędkością równą

Ilustracja do pytania 8
A. 500 mm/min
B. 400 mm/min
C. 600 mm/min
D. 480 mm/min
TWO.03 Pytanie 209
Wykonywanie i montaż elementó…

Na rysunku przedstawiono próbkę stali po wykonaniu próby

Ilustracja do pytania 9
A. udarności.
B. rozciągania.
C. twardości.
D. zginania.
TWO.03 Pytanie 210
Wykonywanie i montaż elementó…

Na rysunku przedstawiono fragment Standardu Budowy Kadłuba. Dla wycięcia w usztywnieniu o promieniu R = 30 mm minimalna dopuszczalna odległość styku łączonych blach od krawędzi tego wycięcia wynosi

Ilustracja do pytania 10
A. 7 mm
B. 10 mm
C. 3 mm
D. 5 mm
TWO.03 Pytanie 211
Wykonywanie i montaż elementó…

Na rysunku przedstawiono operację technologiczną dotyczącą

Ilustracja do pytania 11
A. prefabrykacji.
B. obróbki wstępnej.
C. obróbki elementów.
D. prefabrykacji wstępnej.
TWO.03 Pytanie 212
Wykonywanie i montaż elementó…

Na rysunku przedstawiono elementy zładu poprzecznego. Które z tych elementów będą montowane w węzeł prefabrykacji wstępnej?

Ilustracja do pytania 12
A. Poz. 301 wycięta z blachy z płaskownikiem poz. 305
B. Poz. 304 wycięta z blachy z płaskownikiem poz. 304
C. Poz. 303 wycięta z blachy z płaskownikiem poz. 302
D. Poz. 304 wycięta z blachy z płaskownikiem poz. 305
TWO.03 Pytanie 213
Wykonywanie i montaż elementó…

Redukcję grubości łączonych blach zgodnie z załączonym standardem wykonania kadłuba należy wykonać, jeśli t1 i t2 wynoszą

Ilustracja do pytania 13
A. t1 = 22 mm i t2 = 23 mm
B. t1 = 12 mm i t2 = 14 mm
C. t1 = 16 mm i t2 = 18 mm
D. t1 = 18 mm i t2 = 22 mm
TWO.03 Pytanie 214
Wykonywanie i montaż elementó…

Dopuszczalne obciążenie robocze dla liny stalowej o średnicy 16 mm i dla kąta odchylenia liny równego 45° wynosi

Ilustracja do pytania 14
A. 1200 kG
B. 1800 kG
C. 1300 kG
D. 1700 kG
TWO.03 Pytanie 215
Wykonywanie i montaż elementó…

Elementy sekcji burty oznaczone na rysunku cyframi 2 i 3 będą wykonane na etapie

Ilustracja do pytania 15
A. prefabrykacji sekcji przestrzennych.
B. prefabrykacji wstępnej.
C. montażu bloków kadłuba.
D. prefabrykacji sekcji płatowych.
TWO.03 Pytanie 216
Wykonywanie i montaż elementó…

Po zmontowaniu ścianki przedstawionej na rysunku odległość wewnętrzna pomiędzy usztywnieniem na wręgu nr 59, a usztywnieniem na wręgu nr 60 powinna wynosić

Ilustracja do pytania 16
A. 642 mm
B. 650 mm
C. 666 mm
D. 634 mm
TWO.03 Pytanie 217
Wykonywanie i montaż elementó…

Żłobienie elektropowietrzne stosuje się do

A. prostowania konstrukcji.
B. obróbki cieplnej złączy spawanych.
C. wykonywania znaków zanurzenia.
D. wycięcia grani spoiny.
TWO.03 Pytanie 218
Wykonywanie i montaż elementó…

Zgodnie z przedstawionym rysunkiem technologiczna kolejność spawania płata poszycia pokładu jest zachowana, jeśli złącza spawane są w kolejności:

Ilustracja do pytania 18
A. 2, 4, 5, 3, 1
B. 3, 5, 1, 2, 4
C. 1, 5, 4, 2, 3
D. 1, 3, 4, 2, 5
TWO.03 Pytanie 219
Wykonywanie i montaż elementó…

Automatem spawalniczym w osłonie gazów spawane będą do poszycia usztywnienia oznaczone cyfrą

Ilustracja do pytania 19
A. 3
B. 1
C. 4
D. 2
TWO.03 Pytanie 220
Wykonywanie i montaż elementó…

Na rysunku przedstawiono podział kadłuba na

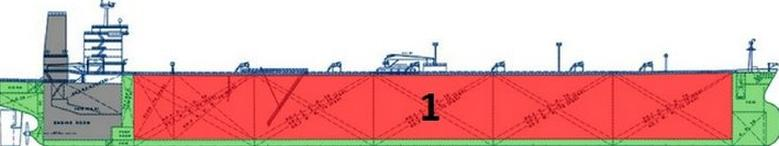

Ilustracja do pytania 20
A. bloki.
B. sekcje.
C. sekcje płatowe i zespołowe.
D. sekcje przestrzenne.
TWO.03 Pytanie 221
Wykonywanie i montaż elementó…

Na rysunku przedstawiono transport

Ilustracja do pytania 21
A. bloku skrajnika dziobowego na miejsce montażu kadłuba.
B. bloku skrajnika rufowego na miejsce montażu kadłuba.
C. sekcji płatowej na stanowisko montażu bloku.
D. sekcji przestrzennej na stanowisko montażu bloku.
TWO.03 Pytanie 222
Wykonywanie i montaż elementó…

Na przedstawionym rysunku cyfrą 8 oznaczono

Ilustracja do pytania 22
A. zakończenie usztywnienia.
B. nakładkę.
C. płytę diamentową.
D. węzłówkę.
TWO.03 Pytanie 223
Wykonywanie i montaż elementó…

W trakcie prefabrykacji płata poszycia sekcji przewyższenie spawanych blach o grubości 12 mm nie może przekraczać

Ilustracja do pytania 23
A. 0,5 mm
B. 1,5 mm
C. 1,0 mm
D. 2,0 mm
TWO.03 Pytanie 224
Wykonywanie i montaż elementó…

Na rysunku przedstawiono proces

Ilustracja do pytania 24
A. wycinania grani spoiny urządzeniem do żłobienia elektropowietrznego.
B. spawania płatu poszycia automatyczne łukiem krytym pod topnikiem.
C. spawania usztywnień sekcji automatyczne łukiem krytym pod topnikiem.
D. prostowania bezudarowego sekcji płatowej po spawaniu usztywnień.
TWO.03 Pytanie 225
Wykonywanie i montaż elementó…

Wejście na rusztowanie jest dozwolone jeżeli

A. brygadzista wyda polecenie pracownikowi.
B. jest na nim tablica informująca, że rusztowanie jest zdatne do użytku.
C. nie ma widocznych na nim uszkodzeń.
D. postawione jest w miejscu obejmującym miejsce pracy.
TWO.03 Pytanie 226
Wykonywanie i montaż elementó…

Węzłówka C1 o grubości 9 mm ma następujące wymiary:

Ilustracja do pytania 26
A. X = 200, Y = 270, t = 8
B. X = 270, Y = 200, t = 9
C. X = 250, Y = 250, t = 8
D. X = 200, Y = 270, t = 9
TWO.03 Pytanie 227
Wykonywanie i montaż elementó…

Przedstawiony na rysunku element wyposażenia kadłuba statku montowany jest

Ilustracja do pytania 27
A. w zbiorniku balastowym.
B. na pokładzie.
C. na dnie wewnętrznym.
D. w ładowni masowca.
TWO.03 Pytanie 228
Wykonywanie i montaż elementó…

Przedstawione na rysunku przejście grodziowe spawane jest do konstrukcji grodzi spoiną

Ilustracja do pytania 28
A. doczołową.
B. grzbietową.
C. otworową.
D. pachwinową.
TWO.03 Pytanie 229
Wykonywanie i montaż elementó…

Na rysunku przedstawiono transport sekcji na podbudowę technologiczną. Podbudowa wykonana jest z

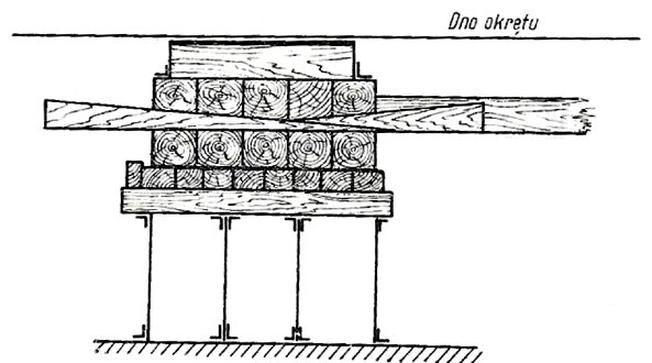

Ilustracja do pytania 29
A. łóż palcowych.
B. klatek stępkowych.
C. klatek obłowych.
D. podpór przesuwnych.
TWO.03 Pytanie 230
Wykonywanie i montaż elementó…

Oznaczony na rysunku znakiem zapytania wymiar równy jest

Ilustracja do pytania 30
A. połowie długości między pionami.
B. połowie długości wodnicy konstrukcyjnej.
C. jednej trzeciej długości między pionami.
D. połowie długości całkowitej.
TWO.03 Pytanie 231
Wykonywanie i montaż elementó…

Przedstawiony na rysunku etap montażu elementów w sekcję określony jest jako stopień prefabrykacji

Ilustracja do pytania 31
A. P8 - montażu pozostałych elementów po stopniu P7 lub dalszy etap prefabrykacji sekcji.
B. P5 - montażu na łożach montażowych giętych płyt wraz z konstrukcją związaną.
C. P7 - zamknięcia konstrukcji przestrzennej (dokładanie sprefabrykowanych płatów).
D. P6 - montażu otwartej konstrukcji przestrzennej (bez poszycia).
TWO.03 Pytanie 232
Wykonywanie i montaż elementó…

Na rysunku przedstawiono wykonywanie pomiaru

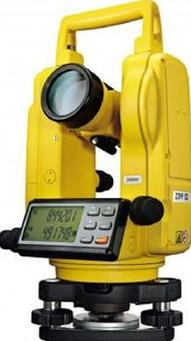

Ilustracja do pytania 32
A. pionem.
B. poziomicą wężową.
C. listwą traserską.
D. przyrządem optycznym.
TWO.03 Pytanie 233
Wykonywanie i montaż elementó…

Na rysunku przedstawiono fragment wykonywania operacji

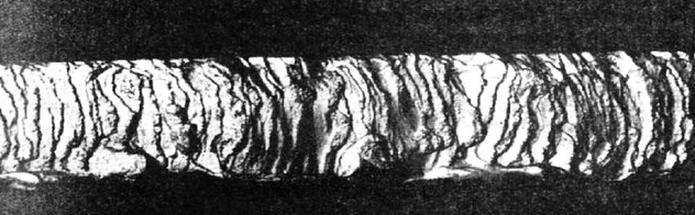

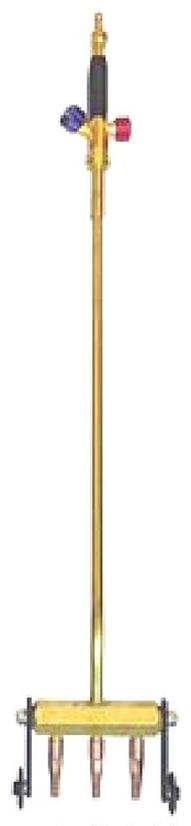

Ilustracja do pytania 33
A. prostowania bezudarowego.
B. spawania elektrycznego.
C. cięcia tlenem.
D. spawania gazowego.
TWO.03 Pytanie 234
Wykonywanie i montaż elementó…

Która z pozycji w tabeli "Zastawienie materiałowe" wykonana jest z płaskownika walcowanego?

Ilustracja do pytania 34
A. Poz. 3
B. Poz. 2
C. Poz. 1
D. Poz. 4
TWO.03 Pytanie 235
Wykonywanie i montaż elementó…

Na rysunku OT7 dla otworu o wymiarach H = 140 mm i R = 50 mm odległość X jest równa

Ilustracja do pytania 35
A. 40 mm
B. 115 mm
C. 90 mm
D. 45 mm
TWO.03 Pytanie 236
Wykonywanie i montaż elementó…

Na przedstawionym rysunku strzałką oznaczono

Ilustracja do pytania 36
A. pokładnik ramowy.
B. pokładnik końcowy luku.
C. zrębnicę luku ładunkowego.
D. belkę technologiczną.
TWO.03 Pytanie 237
Wykonywanie i montaż elementó…

Na przedstawionym rysunku strzałką oznaczony jest uchwyt transportowy

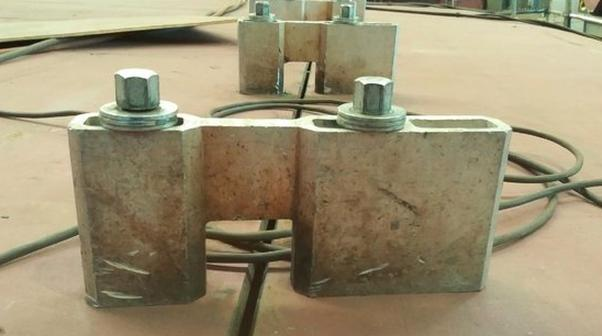

Ilustracja do pytania 37
A. śrubowy.
B. elektromagnetyczny.
C. do przyspawania.
D. samozaciskowy.
TWO.03 Pytanie 238
Wykonywanie i montaż elementó…

Jaka jest dopuszczalna wielkość wzajemnego przesunięcia górnych krawędzi mocników (półek teowników), których grubość t = 30 mm?

Ilustracja do pytania 38
A. 8,0 mm
B. 10,0 mm
C. 2,5 mm
D. 3,0 mm
TWO.03 Pytanie 239
Wykonywanie i montaż elementó…

Przedstawione na rysunku urządzenie służy do

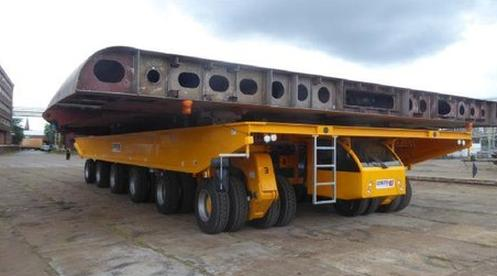

Ilustracja do pytania 39
A. transportu pionowego sekcji kadłuba.
B. montażu kadłuba z bloków.
C. wodowania kadłuba.
D. transportu poziomego sekcji kadłuba.
TWO.03 Pytanie 240
Wykonywanie i montaż elementó…

Odchyłka pomiarowa sekcji płatowej prostej zamieszczonej na rysunku wynosi Wymiary w [cm]

Ilustracja do pytania 40
A. ±2,0
B. ±2,5
C. ±1,5
D. ±1,0
