TWO.03 Pytanie 241
Wykonywanie i montaż elementó…
Na rysunku przedstawiono różne urządzenia do wodowania i wydokowania statków. Urządzenie wskazane strzałką na rysunku to
A. dok suchy.
B. syncrolift.
C. dok pływający.
D. slip wzdłużny.
Filtrowanie pytań
TWO.03 Pytanie 242
Wykonywanie i montaż elementó…

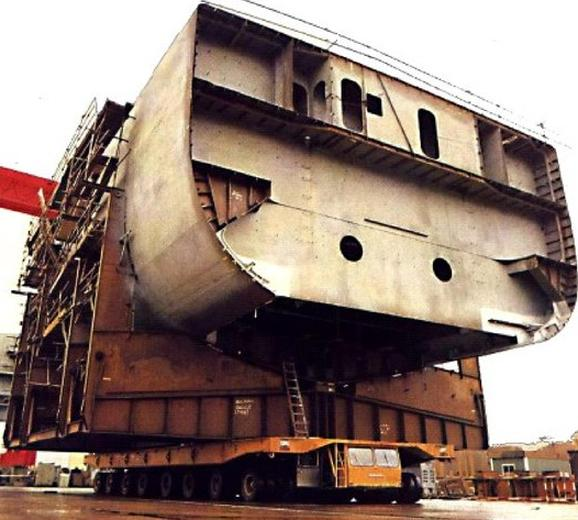

Na rysunku przedstawiono montaż kadłuba okrętu metodą
A. wyspową.
B. piętrową.
C. piramidalną.
D. trapezową.
TWO.03 Pytanie 243
Wykonywanie i montaż elementó…
Który typ budowanego statku przedstawiono na rysunku?
A. Zbiornikowiec.
B. Masowiec.
C. Kontenerowiec.
D. Samochodowiec.
TWO.03 Pytanie 244
Wykonywanie i montaż elementó…
Którą metodę spawania konstrukcji okrętowych ze stopów aluminium przedstawiono na rysunku?
A. Spawanie elektrodą otuloną.
B. Spawanie metodą TIG.
C. Spawanie metodą MAG.
D. Spawanie metodą MIG.
TWO.03 Pytanie 245
Wykonywanie i montaż elementó…

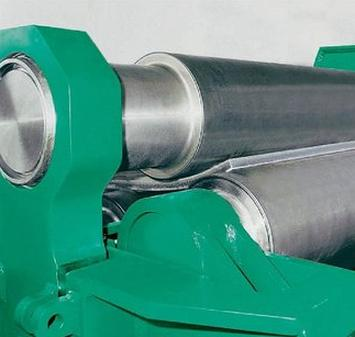

Prostowanie blach przeznaczonych na konstrukcję kadłuba, wykonywane na etapie obróbki wstępnej, wykonuje się za pomocą
A. siłownika hydraulicznego.
B. palnika acetylenowo-tlenowego.
C. walcarki prostująco-odprężającej.
D. podgrzewania indukcyjnego i młota kowalskiego.
TWO.03 Pytanie 246
Wykonywanie i montaż elementó…
Zgodnie z zamieszczonym rysunkiem prawidłowa kolejność montażu skrajnika dziobowego z sekcji przestrzennych to
A. 16-1511, 16-1531, 16-1521, 16-1541L/2P, 16-1551
B. 16-1511, 16-1551, 16-1521, 16-1541L/2P, 16-1531
C. 16-1511, 16-1531, 16-1541L/2P, 16-1521, 16-1551
D. 16-1511, 16-1521, 16-1531, 16-1541L/2P, 16-1551
TWO.03 Pytanie 247
Wykonywanie i montaż elementó…
W miejscach, w których spawanie pachwinowe złącza teowego jest niemożliwe stosuje się spawanie
A. nakładkowe.
B. doczołowe.
C. otworowe.
D. zakładkowe.
TWO.03 Pytanie 248
Wykonywanie i montaż elementó…
W jakiej minimalnej odległości od styku powinien być podawany strumień wody przy próbie szczelności?
A. 1,5 m
B. 2,5 m
C. 2,0 m
D. 3,0 m
TWO.03 Pytanie 249
Wykonywanie i montaż elementó…
Którą próbą wykonuje się sprawdzanie szczelności poprzez wywołanie próżni (podciśnienia) w skrzynce nad połączeniem spawanym (spoiną) z zastosowaniem płynu pieniącego do zbadania spoin?
A. Hydropneumatyczną.
B. Sprężonym powietrzem.
C. Hydrostatyczną.
D. Pęcherzykową.
TWO.03 Pytanie 250
Wykonywanie i montaż elementó…
Na rysunku przedstawiono
A. zamocowanie łańcucha kotwicznego.
B. stoper łańcucha kotwicznego.
C. wciągarkę topenantową.
D. wciągarkę cumowniczą.
TWO.03 Pytanie 251
Wykonywanie i montaż elementó…
Otwór komunikacyjny dennika oznaczono na rysunku literą
A. A.
B. B.
C. D.
D. C.
TWO.03 Pytanie 252
Wykonywanie i montaż elementó…
Przyrząd pomiarowy przedstawiony na rysunku to
A. suwmiarka.
B. kątomierz uniwersalny.
C. spoinomierz.
D. głębokościomierz.
TWO.03 Pytanie 253
Wykonywanie i montaż elementó…
Płaszczyzna symetrii statku to płaszczyzna
A. pionowa, która jest prostopadła do płaszczyzny podstawowej oraz równoległa do płaszczyzny wodnicy konstrukcyjnej.
B. pozioma, która pokrywa się z płaszczyzną tworzoną przez wodę.
C. pionowa, prostopadła do płaszczyzny podstawowej, która przechodzi wzdłuż osi stępki, dzieląc kadłub na dwie symetryczne połowy odpowiadające lewej i prawej burcie.
D. pozioma równoległa do płaszczyzny wodnicy konstrukcyjnej.
TWO.03 Pytanie 254
Wykonywanie i montaż elementó…
Zgodnie z zapisem zamieszczonym w przepisach Towarzystwa Klasyfikacyjnego, skrajna część statku to symetryczna względem płaszczyzny owręża część statku o długości 0,4L (L - długość obliczeniowa statku).
Dla statku o długości L0 =180 m długość części skrajnej statku wynosi
A. 72,0 m
B. 86,0 m
C. 86,8 m
D. 70,0 m
TWO.03 Pytanie 255
Wykonywanie i montaż elementó…

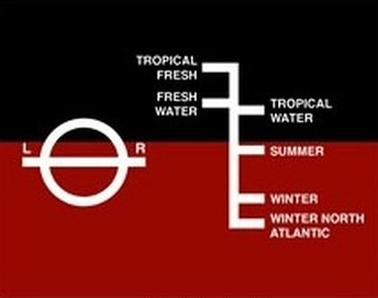

Przedstawione na rysunku oznaczenia określają
A. dopuszczalne maksymalne zanurzenie statku.
B. zanurzenie na dziobie statku.
C. zanurzenie na rufie statku.
D. przegłębienie statku.
TWO.03 Pytanie 256
Wykonywanie i montaż elementó…
Badania szczelności kadłuba przeprowadzane są przez
A. nadzór zamawiającego (armatora).
B. wydział kontroli jakości stoczni w obecności inspektora Towarzystwa Klasyfikacyjnego.
C. pracowników stoczni wykonujących badany rejon kadłuba.
D. wydział kontroli jakości.
TWO.03 Pytanie 257
Wykonywanie i montaż elementó…
W trakcie wodowania statku smar pochylniowy stosowany jest na
A. torach kulkowych.
B. wałkach rurkowych.
C. torach ślizgowych.
D. torach rolkowych.
TWO.03 Pytanie 258
Wykonywanie i montaż elementó…
Na rysunku przedstawiono płaszczyzny kadłuba okrętu. Cyfrą 2 oznaczono płaszczyznę
A. wodnicy konstrukcyjnej.
B. owręża.
C. symetrii.
D. podstawową.
TWO.03 Pytanie 259
Wykonywanie i montaż elementó…
Butle z gazami technicznymi acetylenem i tlenem przedstawiono na rysunku oznaczonym literą
A. C.
B. D.
C. B.
D. A.
TWO.03 Pytanie 260
Wykonywanie i montaż elementó…
Pionową pozycję spawania przedstawiono na rysunku oznaczonym literą
A. C.
B. D.
C. A.
D. B.
TWO.03 Pytanie 261
Wykonywanie i montaż elementó…
Podczas próby konstrukcyjnej i szczelności metodą hydrostatyczną zalano wodą słodką zbiorniki 1, 4 i 6 do wysokości słupa wody 2,4 m ponad pokład górny. Jakie jest ciśnienie wody na dnie zbiorników 1, 4, 6?
A. Takie same.
B. Różne, zależne od pola powierzchni dna zbiorników.
C. Zależne od objętości zbiorników.
D. Różne, zależne od wysokości słupa wody.
TWO.03 Pytanie 262
Wykonywanie i montaż elementó…
Na rysunku przedstawiono podbudowę do wodowania. Które elementy służą do zabezpieczania podbudowy przed przewróceniem się płóz w trakcie wodowania?
A. Kliny drewniane.
B. Wsporniki poziome.
C. Zastrzały boczne.
D. Rozpornice torów.
TWO.03 Pytanie 263
Wykonywanie i montaż elementó…
Na rysunku przedstawiono wodowanie
A. z pochylni wzdłużnej.
B. przy pomocy wyciągu.
C. przy pomocy doku pływającego.
D. z pochylni bocznej.
TWO.03 Pytanie 264
Wykonywanie i montaż elementó…
W ramach kontroli przygotowania kadłuba do wodowania wzdłużnego
A. zaślepia się tunele sterów strumieniowych.
B. sprawdza się zaślepienie kluz kotwicznych.
C. sprawdza się kompletność wkręcenia korków dennych.
D. zaślepia się wloty do skrzyni kingstonowej.
TWO.03 Pytanie 265
Wykonywanie i montaż elementó…
Na rysunku przedstawiono zwalniacz (stoper do zwalniania płóz statków)
A. mechaniczny płaski.
B. zastrzałowy (ciesielski).
C. mechaniczny szeroki.
D. hydrauliczny.
TWO.03 Pytanie 266
Wykonywanie i montaż elementó…
Przedstawione na rysunku płozy do wodowania wzdłużnego połączone są
A. linami stalowymi.
B. prętami stalowymi.
C. ściągaczami śrubowymi.
D. specjalnymi ściągami stalowymi.
TWO.03 Pytanie 267
Wykonywanie i montaż elementó…
Podbudowę dla dokowanego statku rozmieszcza się
A. zgodnie z planem dokowania.
B. równomiernie pod dnem statku.
C. w sposób dowolny pod dnem statku.
D. tak, aby można było opróżnić zbiorniki denne statku.
TWO.03 Pytanie 268
Wykonywanie i montaż elementó…
Jeżeli w trakcie budowy lub remontu statku wystąpi pożar, to urządzenia będące pod napięciem należy gasić przy pomocy
A. strumienia wody.
B. gaśnicy śniegowej (CO2).
C. intensywnego wietrzenia pomieszczenia.
D. gaśnicy pianowej.
TWO.03 Pytanie 269
Wykonywanie i montaż elementó…
Na rysunku przedstawiono suchy dok z podbudowami przygotowanymi do dokowania statku. Cyfrą 2 oznaczono
A. podpory obłowe.
B. podpory stępkowe.
C. podpory boczne.
D. kozły rufowe.
TWO.03 Pytanie 270
Wykonywanie i montaż elementó…
Podczas spawania w zbiorniku burtowym należy zastosować wentylację
A. wyciągową.
B. nawiewno-wyciągową.
C. nawiewną.
D. grawitacyjną.
TWO.03 Pytanie 271
Wykonywanie i montaż elementó…
Na rysunku przedstawiono statek osadzony na wąskim kilu. W celu zabezpieczenia statku przed przewróceniem się w doku należy zastosować zaznaczone na rysunku strzałką podpory
A. patentowe.
B. ukośne.
C. pionowe.
D. obłowe.
TWO.03 Pytanie 272
Wykonywanie i montaż elementó…
Po wodowaniu statku ekipa awaryjna
A. bada, czy statek nie ma przechyłu bocznego.
B. przygotowuje podbudowę od wodowania do zatopienia.
C. przeprowadza kontrolę szczelności kadłuba.
D. bada, czy statek pływa "na równej stępce".
TWO.03 Pytanie 273
Wykonywanie i montaż elementó…
Na rysunku przedstawiono rusztowania typu
A. podwieszanego.
B. warszawskiego.
C. pływającego.
D. segmentowego.
TWO.03 Pytanie 274
Wykonywanie i montaż elementó…
Na rysunkach przedstawiono różne rodzaje wyposażenia komunikacyjnego stosowane na statkach. Trap burtowy przedstawiono na rysunku oznaczonym literą
A. A.
B. C.
C. D.
D. B.
TWO.03 Pytanie 275
Wykonywanie i montaż elementó…
Na rysunku przedstawiono
A. pachoły podwójne krzyżowe.
B. dwa pachoły pojedyncze na jednym fundamencie.
C. przewłoki dwurolkowe.
D. pachoły podwójne z noskami.
TWO.03 Pytanie 276
Wykonywanie i montaż elementó…
Podczas czyszczenia stalowych konstrukcji kadłuba do klasy czystości Sa2½ stosuje się metodę
A. mechaniczną (młotkowanie, szczotkowanie, szlifowanie).
B. płomieniową.
C. strumieniowo–ścierną (piaskowanie i śrutowanie żużlem pomiedziowym).
D. strumieniem wody pod dużym ciśnieniem.
TWO.03 Pytanie 277
Wykonywanie i montaż elementó…
Podczas łączenia blach i kształtowników odległość pomiędzy kolejnymi spoinami sczepnymi t zależy od grubości spawanych elementów s, wg wzoru: t = (10÷30), s ≤ 500 mm. Dla s = 20 mm maksymalna odległość t wynosi
A. t = 150 mm max
B. t = 600 mm max
C. t = 500 mm max
D. t = 100 mm max
TWO.05 Pytanie 278
Organizacja budowy, remontu i…
Na rysunku kadłuba cyfrą 1 oznaczono
A. pion rufowy.
B. długość całkowitą.
C. długość między pionami.
D. pion dziobowy.
TWO.05 Pytanie 279
Organizacja budowy, remontu i…
Na rysunku przedstawiono przekrój poprzeczny kadłuba. Wolna burta to
A. wysokość boczna oznaczona cyfrą 1
B. wysokość boczna oznaczona cyfrą 2
C. odległość oznaczona cyfrą 3
D. różnica wysokości bocznej 1 i bocznej 2
TWO.05 Pytanie 280
Organizacja budowy, remontu i…
Prawidłowa kolejność technologiczna operacji montażu kadłuba i jego wyposażenia jest następująca:
A. montaż bloku rufowego, montaż nadbudówki, montaż silnika głównego, montaż kotła pomocniczego.
B. montaż bloku rufowego, montaż silnika głównego, montaż nadbudówki, montaż kotła pomocniczego.
C. montaż bloku rufowego, montaż kotła pomocniczego, montaż nadbudówki, montaż silnika głównego.
D. montaż bloku rufowego, montaż silnika głównego, montaż kotła pomocniczego, montaż nadbudówki.
