Technik Mechanik Okrętowy - Lista pytań egzaminacyjnych

TWO.06Pytanie 1

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe

Aby aktywować wyparownik podciśnieniowy, najpierw należy

A. włączyć solinomierz

B. uruchomić pompę próżniową

C. uruchomić pompę skroplin

D. otworzyć przepływ wody grzewczej na baterię wrzenia

TWO.06Pytanie 2

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe

Rozdzielacz hydrauliczny oznacza się symbolem graficznym przedstawionym na rysunku oznaczonym literą

B.

A.

C.

D.

TWO.06Pytanie 3

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Pomiary i narzędzia

Aby wykonać pomiar sprężynowania wału korbowego silnika, wymagane jest zdemontowanie

A. włazów inspekcyjnych stojaka silnika.

B. pompy wtryskowej.

C. łożyska oporowego wału korbowego.

D. turbosprężarki silnika.

TWO.06Pytanie 4

Organizacja i wykonywanie pra…

Kategorie: Bezpieczeństwo i BHP Ratownictwo i wyposażenie statku

Lokalizację którego typu gaśnicy oznacza się za pomocą przedstawionego na rysunku piktogramu?

Piktogram gaśnicy z napisem CO₂ i oznaczeniem kg, wskazujący lokalizację gaśnicy śniegowej.

A. Halonowej.

B. Śniegowej.

C. Pianowej.

D. Proszkowej.

TWO.06Pytanie 5

Organizacja i wykonywanie pra…

Kategorie: Bezpieczeństwo i BHP Ratownictwo i wyposażenie statku

Jakiego rodzaju środka gaśniczego powinno się używać do gaszenia urządzeń elektrycznych znajdujących się pod napięciem?

A. Wody

B. Dwutlenku węgla

C. Piany ciężkiej

D. Piany lekkiej

TWO.06Pytanie 6

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Instalacje okrętowe

Jakie urządzenie jest używane do oczyszczania oleju w obiegu smarowania silnika głównego?

A. absorpcyjny

B. ultradźwiękowy

C. magnetyczny

D. sztabkowy

TWO.06Pytanie 7

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Maszyny i urządzenia okrętowe

Aby przywrócić pożądany stan wewnętrznej powierzchni tulei cylindrowej silnika okrętowego, konieczne jest przeprowadzenie końcowej obróbki przez

A. honowanie

B. docieranie

C. szlifowanie

D. gładzenie

TWO.06Pytanie 8

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Pomiary i narzędzia

Aby sprawdzić wartość luzu zaworowego na dolotowych zaworach powietrza w silniku pomocniczym, jakie narzędzie należy zastosować?

A. szczelinomierza

B. śruby mikrometrycznej

C. suwmiarki

D. czujnika zegarowego

TWO.06Pytanie 9

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe

Który z poniższych czynników najbardziej wpływa na trwałość uszczelnień w pompach okrętowych?

A. Grubość ścianek pompy

B. Prędkość obrotowa wirnika pompy

C. Jakość używanych materiałów uszczelniających

D. Ilość przetłaczanego medium

TWO.06Pytanie 10

Organizacja i wykonywanie pra…

Kategorie: Bezpieczeństwo i BHP Ratownictwo i wyposażenie statku

Na rysunku przedstawiono oznaczenie usytuowania

A. planu ochrony przeciwpożarowej statku.

B. rozkładu alarmowego statku.

C. głównego zaworu uruchamiającego instalację CO2.

D. kurtyny wodnej systemu ochrony przeciwpożarowej.

TWO.06Pytanie 11

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Instalacje okrętowe Bezpieczeństwo i BHP

Jakie działanie należy podjąć w przypadku wykrycia nieszczelności w układzie wydechowym?

A. Sprawdzić poziom płynów eksploatacyjnych w silniku

B. Zatrzymać pracę silnika i usunąć nieszczelność

C. Zmniejszyć obroty silnika do minimum, aby ograniczyć emisję spalin

D. Zwiększyć ciśnienie w kolektorze wydechowym, aby sprawdzić szczelność

TWO.06Pytanie 12

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Instalacje okrętowe Pomiary i narzędzia

Jaką ilość paliwa zużyje silnik główny o mocy 700 kW, pracujący przez jedną godzinę, jeśli jednostkowe zużycie paliwa wynosi 0,200 kg/kWh?

A. 1 140 kg/h

B. 140 kg/h

C. 14 kg/h

D. 1 400 kg/h

TWO.06Pytanie 13

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe Dokumentacja techniczna

W uszczelnianej chłodnicy jest 500 rurek mosiężnych. Na podstawie zamieszczonego fragmentu DTR określ dopuszczalną liczbę rurek, które można zaślepić, zachowując poprawne warunki pracy chłodnicy.

Dokumentacja techniczno-ruchowa chłodnicy wody (oleju)
(fragment)
Dopuszcza się zaślepienie rur w ilości do 2% całkowitej liczby rur w chłodnicy. Chłodnice są tak zaprojektowane, że zaślepienie tej liczby rurek nie wpływa na pogorszenie pracy chłodnicy.

Dokumentacja techniczno-ruchowa chłodnicy wody (oleju) (fragment)
Dopuszcza się zaślepienie rur w ilości do 2% całkowitej liczby rur w chłodnicy. Chłodnice są tak zaprojektowane, że zaślepienie tej liczby rurek nie wpływa na pogorszenie pracy chłodnicy.

A. 12 rurek.

B. 4 rurki.

C. 10 rurek.

D. 6 rurek.

TWO.06Pytanie 14

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Pomiary i narzędzia Dokumentacja techniczna

Zaplanowano przegląd silnika głównego powiązany z demontażem jego głowicy oraz tłoka na jednym z cylindrów. Na podstawie fragmentu dokumentacji techniczno-ruchowej silnika określ minimalną wartość dopuszczalnego obciążenia roboczego (DOR) osprzętu niezbędnego do transportu zdemontowanych części silnika.

Dokumentacja techniczno-ruchowa silnika okrętowego (fragment)
Przedmiot Główne wymiary Ciężar
1 szt
kg
Długość
mm Szerokość
mm Wysokość
m Średnica
mm
Ściągi śrubowe 8870 180 1730
Tuleja cylindrowa 2130 1160 2815
Głowica (komplet z zaworami) 1096 1440 2820
Tłok (komplet z trzonem) 4441 900 4215
Płaszcz cylindrowy 1680 1580 3110 13000

Dokumentacja techniczno-ruchowa silnika okrętowego (fragment)
Przedmiot	Główne wymiary	Ciężar 1 szt kg
Długość mm	Szerokość mm	Wysokość m	Średnica mm
Ściągi śrubowe			8870	180	1730
Tuleja cylindrowa			2130	1160	2815
Głowica (komplet z zaworami)			1096	1440	2820
Tłok (komplet z trzonem)			4441	900	4215
Płaszcz cylindrowy	1680	1580	3110		13000

A. 6 ton.

B. 4 tony.

C. 3 tony.

D. 5 ton.

TWO.06Pytanie 15

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe

Które części zamienne przedstawiono na rysunku?

Zestaw metalowych grzybków zaworowych z talerzykowymi główkami i długimi trzpieniami ułożonych w skrzynce

A. Popychacze dźwigni zaworowych.

B. Osie wirników pomp.

C. Grzybki zaworowe.

D. Śruby pasowane.

TWO.06Pytanie 16

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe

Na rysunku przedstawiono

Dwa pionowe cylindryczne korpusy filtra z armaturą przełączającą, typowy dwusekcyjny filtr oleju w siłowni okrętowej

A. filtr dwusekcyjny.

B. podgrzewacz elektryczny.

C. chłodnicę płaszczowo-rurową.

D. pompę zębatą.

TWO.06Pytanie 17

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe Bezpieczeństwo i BHP

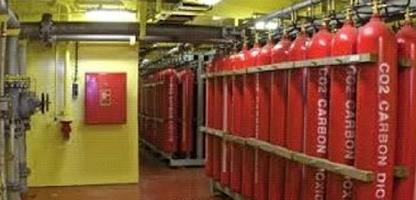

Na rysunku przedstawiono

A. zbiorniki powietrza rozruchowego.

B. hydrauliczne akumulatory ciśnienia.

C. stację gaśniczą.

D. pomieszczenie z czynnikiem chłodniczym.

TWO.06Pytanie 18

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Maszyny i urządzenia okrętowe Instalacje okrętowe

Olej do smarowania powinien charakteryzować się najwyższą liczbą zasadową

A. łożysk sprężarki tłokowej powietrza rozruchowego

B. łożysk turbosprężarki silnika napędu głównego

C. gładzi tulei cylindrowej dwusuwowego silnika

D. elementów przekładni napędu głównego

TWO.06Pytanie 19

Organizacja i wykonywanie pra…

Kategorie: Bezpieczeństwo i BHP Ratownictwo i wyposażenie statku

Przedstawiony na rysunku sprzęt używany jest do

A. ogrzania osoby zagrożonej hipotermią.

B. gaszenia palących się materiałów.

C. tworzenia zapory przeciwolejowej ograniczającej zasięg rozlewu oleju na morzu.

D. zabezpieczenia poszkodowanego przed utratą ciepła.

TWO.06Pytanie 20

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe

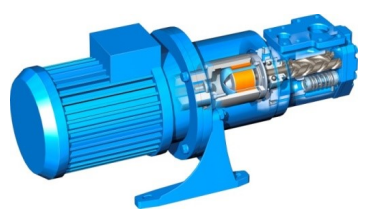

Który typ pompy przedstawiono na rysunku?

A. Strumieniowa.

B. Tłokowa dwustopniowa.

C. Krążeniowa wielostopniowa.

D. Zębata.

TWO.06Pytanie 21

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Pomiary i narzędzia

Mechanik wykonał pomiar grubości panewki łożyska głównego silnika okrętowego przy użyciu suwmiarki.
Wskazanie suwmiarki przedstawiono na rysunku. Ile wynosi zmierzona grubość panewki łożyska głównego silnika okrętowego?

A. 6,33 cala

B. 6,33 mm

C. 63,3 mm

D. 63,3 cala

TWO.06Pytanie 22

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Instalacje okrętowe

Na rysunku przedstawiono części zamienne niezbędne do przeprowadzenia remontu instalacji

A. chłodzenia głowicy silnika.

B. wtryskowej silnika głównego.

C. smarowania gładzi tulei cylindrowej.

D. rozruchowej silnika głównego.

TWO.06Pytanie 23

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Maszyny i urządzenia okrętowe

Jaką z podanych metod regeneracji należy wykorzystać, aby przywrócić nominalne wymiary wałka w miejscach zużycia spowodowanego tarciem?

A. Skrobanie

B. Napawanie

C. Piaskowanie

D. Spawanie

TWO.06Pytanie 24

Organizacja i wykonywanie pra…

Kategorie: Bezpieczeństwo i BHP Ratownictwo i wyposażenie statku

Karta MSDS (ang. Material Safety Data Sheet) to dokument, który zawiera informacje o

A. rozmieszczeniu środków ochrony przeciwpożarowej w dziale maszynowym statku

B. procedurach ewakuacji załogi oraz pasażerów ze statku

C. przeprowadzonych przeglądach i naprawach w dziale maszynowym statku

D. właściwościach fizyko-chemicznych substancji znajdujących się na statku

TWO.06Pytanie 25

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe

Jaki jest główny cel stosowania chłodnicy międzystopniowej w systemie sprężania powietrza?

A. Zmniejszenie hałasu generowanego przez sprężarkę

B. Redukcja temperatury powietrza pomiędzy stopniami sprężania

C. Usunięcie wilgoci z powietrza przed sprężeniem

D. Zwiększenie ciśnienia powietrza na wlocie do turbosprężarki

TWO.06Pytanie 26

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Pomiary i narzędzia

W którym miejscu fragmentu karty pomiarowej parametrów silnika głównego należy wpisać skontrolowaną wartość ciśnienia sprężania w cylindrze nr 1?

Cylinder Data
Cylinder No. 1 2 3 4 5 6
Fuel Pump Index
Maximum Pressure (bar) A. B.
Compression Pressure (bar) C. D.
Exhaust Temp. (°C)

D.

B.

C.

A.

TWO.06Pytanie 27

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Instalacje okrętowe

Regulacja ciśnienia otwarcia zaworu wtryskowego paliwa w silniku okrętowym odbywa się poprzez zmianę

A. aktualnej wydajności pompy wtryskowej

B. długości przewodów paliwowych wysokiego ciśnienia

C. końcówki zaworu wtryskowego

D. napięcia sprężyny naciskającej iglicę do gniazda

TWO.06Pytanie 28

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Instalacje okrętowe Pomiary i narzędzia

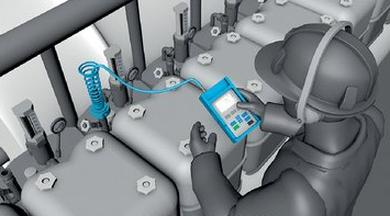

Przyrząd przedstawiony na zdjęciu służy do pomiaru

A. ciśnienia indykowanego.

B. ciśnienia wtrysku paliwa.

C. sprężynowania wału.

D. luzu zaworowego.

TWO.06Pytanie 29

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Maszyny i urządzenia okrętowe Instalacje okrętowe

Pierwszym sygnałem użycia niewłaściwego typu oleju smarowego w pompie tłokowej jest

A. grzanie się dławicy tłokowej

B. grzanie się łożysk pompy

C. zwiększony przepływ medium przez pompę

D. głośna praca urządzenia pompującego

TWO.06Pytanie 30

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Instalacje okrętowe

Mlecznobiała barwa oleju smarnego w silniku głównym wskazuje na

A. wytrącenie związków żywicznych w oleju

B. pojawienie się produktów starzejących się oleju

C. dużą ilość produktów zużycia łożysk głównych

D. powstanie emulsji olejowo-wodnej

TWO.06Pytanie 31

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe

Obecność wilgoci w czynnikiem chłodniczym w systemie chłodzenia prowiantów może doprowadzić do

A. zamarznięcia zaworu rozprężnego

B. osadzania się kamienia kotłowego po stronie czynnika chłodniczego

C. zemulgowania oleju smarnego sprężarki chłodniczej

D. nieprzerwanej pracy sprężarki chłodniczej

TWO.06Pytanie 32

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Pomiary i narzędzia

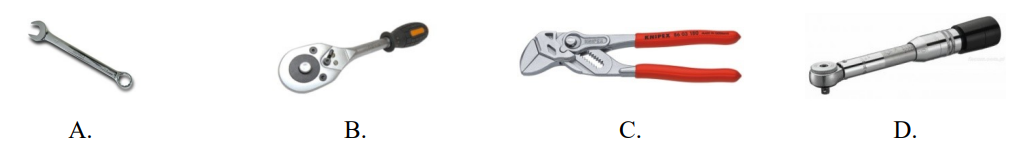

Klucz dynamometryczny przedstawiono na rysunku oznaczonym literą

Cztery narzędzia ręczne oznaczone A-D: klucz płasko-oczkowy, grzechotka, szczypce nastawne i klucz dynamometryczny

D.

A.

B.

C.

TWO.06Pytanie 33

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe

Zanim rozpoczniesz proces czyszczenia filtra dokładnego oczyszczania paliwa ciężkiego (pozostałościowego), powinieneś skierować to paliwo na

A. drugi filtr dokładnego oczyszczania

B. recyrkulację do zbiornika rozchodowego

C. filtr zgrubnego oczyszczania

D. recyrkulację do zbiornika osadowego

TWO.06Pytanie 34

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Instalacje okrętowe

Podczas przeglądu silnika głównego stwierdzono nadmierne zużycie panewek korbowodowych. Co należy w pierwszej kolejności zrobić?

A. Zwiększyć ciśnienie w instalacji chłodzenia

B. Zamontować nowe korbowody

C. Wymienić wał korbowy

D. Sprawdzić stan smarowania i dostosować jego parametry

TWO.06Pytanie 35

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Pomiary i narzędzia

Aby zmierzyć natężenie prądu elektrycznego, należy skorzystać z

A. omomierza

B. woltomierza

C. watomierza

D. amperomierza

TWO.06Pytanie 36

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Maszyny i urządzenia okrętowe

Typową właściwością okrętowego silnika dwusuwowego z wodzikiem jest brak zaworu

A. rozruchowego

B. indykatorowego

C. wydechowego

D. dolotowego

TWO.06Pytanie 37

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Maszyny i urządzenia okrętowe

Na rysunku przedstawiono część zamienną

A. silnika wodzikowego.

B. maszyny sterowej.

C. chłodnicy płytowej.

D. silnika bezwodzikowego.

TWO.06Pytanie 38

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe

Jaka jest główna funkcja pompy zębatej w instalacjach okrętowych?

A. Napowietrzanie cieczy

B. Regulacja temperatury cieczy

C. Separacja substancji stałych z cieczy

D. Przepompowywanie cieczy pod stałym ciśnieniem

TWO.06Pytanie 39

Organizacja i wykonywanie pra…

Kategorie: Maszyny i urządzenia okrętowe Instalacje okrętowe

Możliwe objawy nieszczelności instalacji parowo-wodnej jednostki to

A. wzrost temperatury pary wodnej w skraplaczu

B. wzrost ciśnienia roboczego kotła

C. otwarcie zaworu bezpieczeństwa na kotle

D. spadek poziomu wody w skrzyni cieplnej

TWO.06Pytanie 40

Organizacja i wykonywanie pra…

Kategorie: Silniki okrętowe Pomiary i narzędzia

Na rysunku przedstawiono narzędzie wykorzystywane do

A. wydmuchiwania zanieczyszczeń z trudnodostępnych miejsc.

B. kontrolowania składu chemicznego spalin silnika.

C. pobierania próbek wody kotłowej.

D. ręcznego smarowania punktów smarnych silnika.

Cylinder Data
Cylinder No.	1	2	3	4	5	6
Fuel Pump Index
Maximum Pressure (bar)	A.		B.
Compression Pressure (bar)	C.				D.
Exhaust Temp. (°C)

Lista pytań egzaminacyjnych

Filtrowanie pytań

Aby aktywować wyparownik podciśnieniowy, najpierw należy

Rozdzielacz hydrauliczny oznacza się symbolem graficznym przedstawionym na rysunku oznaczonym literą

Aby wykonać pomiar sprężynowania wału korbowego silnika, wymagane jest zdemontowanie

Lokalizację którego typu gaśnicy oznacza się za pomocą przedstawionego na rysunku piktogramu?

Jakiego rodzaju środka gaśniczego powinno się używać do gaszenia urządzeń elektrycznych znajdujących się pod napięciem?

Jakie urządzenie jest używane do oczyszczania oleju w obiegu smarowania silnika głównego?

Aby przywrócić pożądany stan wewnętrznej powierzchni tulei cylindrowej silnika okrętowego, konieczne jest przeprowadzenie końcowej obróbki przez

Aby sprawdzić wartość luzu zaworowego na dolotowych zaworach powietrza w silniku pomocniczym, jakie narzędzie należy zastosować?

Który z poniższych czynników najbardziej wpływa na trwałość uszczelnień w pompach okrętowych?

Na rysunku przedstawiono oznaczenie usytuowania

Jakie działanie należy podjąć w przypadku wykrycia nieszczelności w układzie wydechowym?

Jaką ilość paliwa zużyje silnik główny o mocy 700 kW, pracujący przez jedną godzinę, jeśli jednostkowe zużycie paliwa wynosi 0,200 kg/kWh?

Które części zamienne przedstawiono na rysunku?

Na rysunku przedstawiono

Na rysunku przedstawiono

Olej do smarowania powinien charakteryzować się najwyższą liczbą zasadową

Przedstawiony na rysunku sprzęt używany jest do

Który typ pompy przedstawiono na rysunku?

Mechanik wykonał pomiar grubości panewki łożyska głównego silnika okrętowego przy użyciu suwmiarki. Wskazanie suwmiarki przedstawiono na rysunku. Ile wynosi zmierzona grubość panewki łożyska głównego silnika okrętowego?

Na rysunku przedstawiono części zamienne niezbędne do przeprowadzenia remontu instalacji

Jaką z podanych metod regeneracji należy wykorzystać, aby przywrócić nominalne wymiary wałka w miejscach zużycia spowodowanego tarciem?

Karta MSDS (ang. Material Safety Data Sheet) to dokument, który zawiera informacje o

Jaki jest główny cel stosowania chłodnicy międzystopniowej w systemie sprężania powietrza?

W którym miejscu fragmentu karty pomiarowej parametrów silnika głównego należy wpisać skontrolowaną wartość ciśnienia sprężania w cylindrze nr 1? Cylinder DataCylinder No.123456Fuel Pump IndexMaximum Pressure (bar)A.B.Compression Pressure (bar)C.D.Exhaust Temp. (°C)

Regulacja ciśnienia otwarcia zaworu wtryskowego paliwa w silniku okrętowym odbywa się poprzez zmianę

Przyrząd przedstawiony na zdjęciu służy do pomiaru

Pierwszym sygnałem użycia niewłaściwego typu oleju smarowego w pompie tłokowej jest

Mlecznobiała barwa oleju smarnego w silniku głównym wskazuje na

Obecność wilgoci w czynnikiem chłodniczym w systemie chłodzenia prowiantów może doprowadzić do

Klucz dynamometryczny przedstawiono na rysunku oznaczonym literą

Zanim rozpoczniesz proces czyszczenia filtra dokładnego oczyszczania paliwa ciężkiego (pozostałościowego), powinieneś skierować to paliwo na

Podczas przeglądu silnika głównego stwierdzono nadmierne zużycie panewek korbowodowych. Co należy w pierwszej kolejności zrobić?

Aby zmierzyć natężenie prądu elektrycznego, należy skorzystać z

Typową właściwością okrętowego silnika dwusuwowego z wodzikiem jest brak zaworu

Na rysunku przedstawiono część zamienną

Jaka jest główna funkcja pompy zębatej w instalacjach okrętowych?

Możliwe objawy nieszczelności instalacji parowo-wodnej jednostki to

Na rysunku przedstawiono narzędzie wykorzystywane do

Mechanik wykonał pomiar grubości panewki łożyska głównego silnika okrętowego przy użyciu suwmiarki.
Wskazanie suwmiarki przedstawiono na rysunku. Ile wynosi zmierzona grubość panewki łożyska głównego silnika okrętowego?

W którym miejscu fragmentu karty pomiarowej parametrów silnika głównego należy wpisać skontrolowaną wartość ciśnienia sprężania w cylindrze nr 1?

Cylinder Data
Cylinder No. 1 2 3 4 5 6
Fuel Pump Index
Maximum Pressure (bar) A. B.
Compression Pressure (bar) C. D.
Exhaust Temp. (°C)
