Organizacja i nadzorowanie pr…
Dokument, który zawiera sekwencję realizowanych działań oraz pozostałe dane potrzebne do wykonania określonej części, to
A. rysunek wykonawczy
B. rysunek złożeniowy
C. karta technologiczna
D. karta operacyjna
Filtrowanie pytań
Organizacja i nadzorowanie pr…
Rysunek przedstawia wszystkie elementy składające się na dane urządzenie
A. wykonawczy
B. czynnościowy
C. złożeniowy
D. operacyjny
Organizacja i nadzorowanie pr…
Jakie oznaczenie symbolowo-literowe wskazuje na pasowanie luźne według zasady stałego otworu?
A. F8/h7
B. H8/e6
C. S7/h8
D. H7/n9
Organizacja i nadzorowanie pr…
Realizacja elementu metodą skrawania odbywa się na podstawie rysunku
A. montażowego
B. złożeniowego
C. schematycznego
D. wykonawczego
Organizacja i nadzorowanie pr…
Jaką wartość ma średnica wałka o tolerancji Ø20h7, wynoszącej 0,021, aby była właściwie wykonana?
A. 19,978 mm
B. 20,002 mm
C. 19,980 mm
D. 20,020 mm
Organizacja i nadzorowanie pr…
Który wymiar odpowiada prawidłowo wykonanemu otworowi Ø42H7?
| Tolerancje normalne (wartości tolerancji podane w μm) | ||||
|---|---|---|---|---|
| Zakres wymiarów | H6 | H7 | H8 | H9 |
| (30 ÷ 50) | 16 | 25 | 39 | 62 |
| (50 ÷ 80) | 19 | 30 | 46 | 74 |
A. 41,981 mm
B. 42,031 mm
C. 41,921 mm
D. 42,019 mm
Organizacja i nadzorowanie pr…
Nie jest możliwe zapisanie rysunku stworzonego w systemie CAD jako pliku z rozszerzeniem
A. dvi
B. dwt
C. dxf
D. dwg
Organizacja i nadzorowanie pr…
Na podstawie danych w tabeli wskaż wymiar wałka, który odpowiada prawidłowo wykonanemu wałkowi
φ50h8
| Wymiary graniczne mm | Tolerancje normalne μm | ||||
|---|---|---|---|---|---|
| powyżej | do | h6 | h7 | h8 | h9 |
| 30 | 50 | 16 | 25 | 39 | 62 |
| 50 | 80 | 19 | 30 | 46 | 74 |
A. 49,999 mm
B. 49,949 mm
C. 50,039 mm
D. 50,029 mm
Organizacja i nadzorowanie pr…
Na jaką wartość wynosi tolerancja otworu o średnicy Φ42H8, która wynosi 0,039? Który wymiar odpowiada otworowi wykonanym zgodnie z normami?
A. 41,980 mm
B. 42,002 mm
C. 42,200 mm
D. 41,978 mm
Organizacja i nadzorowanie pr…
Czy stożek zewnętrzny na rysunku technicznym można wymiarować, podając
A. mniejszą średnicę i zbieżność
B. długość i mniejszą średnicę
C. długość i większą średnicę
D. długość, większą średnicę i zbieżność
Organizacja i nadzorowanie pr…
Podstawowym celem oprogramowania CAD jest umiejętność
A. opracowywania programów dla urządzeń CNC
B. tworzenia rysunków elementów 2D i 3D
C. monitorowania systemów kontroli CAP
D. konwertowania modeli na instrukcje dla maszyn
Organizacja i nadzorowanie pr…
Przedstawiony na rysunku nóż tokarski służy do toczenia
A. podcięć zewnętrznych.
B. zewnętrznych gwintów wielowchodowych.
C. wzdłużnego powierzchni zewnętrznych.
D. rowków wewnętrznych.
Organizacja i nadzorowanie pr…
Który z rysunków zawiera wszystkie dane konieczne do wykonania elementu?
A. Wykonawczy
B. Zestawieniowy
C. Złożeniowy
D. Montażowy
Organizacja i nadzorowanie pr…
Jakie jest oznaczenie pasowania zgodnie z zasadą stałego otworu?
A. Ø30p6/H7
B. Ø35H7/p6
C. Ø40P6/h7
D. Ø25h7/P6
Organizacja i nadzorowanie pr…
Symbol SR umieszcza się przed wymiarem liczbowym
A. promienia kuli
B. grubości przedmiotu
C. długości łuku
D. długości rozwinięcia
Organizacja i nadzorowanie pr…
Jakiego rodzaju oprogramowanie używa się w komputerowym wsparciu dla tworzenia rysunków technicznych?
A. CAM
B. CAD
C. DTP
D. CDex
Organizacja i nadzorowanie pr…
Na schemacie koła zębatego średnica podziałowa zaznaczona jest za pomocą linii
A. punktowej
B. grubej
C. ciągłej
D. kreskowej
Organizacja i nadzorowanie pr…
Część mechaniczna o wymiarach 230 x 320 mm i grubości 5 mm, przedstawiana w całości na jednym rzucie, powinna być narysowana na papierze A4 w skali
A. 2:1
B. 1:2
C. 1:1
D. 5:1
Organizacja i nadzorowanie pr…
Tolerancja otworu o średnicy φ42H8 wynosi 0,039. Która wartość jest zgodna z prawidłowo wykonanym otworem?
A. 42,002 mm
B. 41,980 mm
C. 42,200 mm
D. 41,978 mm
Organizacja i nadzorowanie pr…
Rysunek, który przedstawia pełne wymiary oraz wszystkie niezbędne informacje do wykonania wszystkich elementów składowych, nazywa się rysunkiem
A. operacyjnym
B. zestawieniowym
C. montażowym
D. zabiegowym
Organizacja i nadzorowanie pr…
Przystępując do pracy z programami typu CAD, należy
A. ustalić poziom rysowania
B. określić środek arkusza
C. zadeklarować własności warstw i linii
D. stworzyć ramkę oraz tabelę rysunkową
Organizacja i nadzorowanie pr…
Fragment instrukcji dotyczącej obróbki skrawaniem, który zawiera graficzny opis obróbki z wymiarami i tolerancjami kształtu oraz położenia, a także wskazówki dotyczące ustalenia i mocowania obrabianego elementu, nosi nazwę rysunku
A. montażowym
B. wykonawczym
C. złożeniowym
D. operacyjnym
Organizacja i nadzorowanie pr…

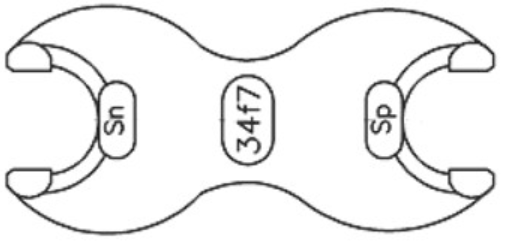

Przedstawiony na rysunku sprawdzian służy do kontroli jakości wykonania
A. promieni.
B. otworów.
C. wałków.
D. gwintów.
Organizacja i nadzorowanie pr…
Podczas tworzenia rysunku koła zębatego, średnicę podziałową należy zaznaczyć linią
A. grubą
B. punktową
C. kreskową
D. ciągłą
Organizacja i nadzorowanie pr…
Jaka jest wartość tolerancji dla wymiaru 20+0,05+0,01?
A. 0,05 mm
B. 0,03 mm
C. 0,04 mm
D. 0,06 mm
Organizacja i nadzorowanie pr…
W oparciu o tabelę, określ pole tolerancji otworu o średnicy Ø40+0,0250
| Pole tolerancji | Odchyłki | Wartości odchyłek zależne od zakresu średnic [mm] | ||||
|---|---|---|---|---|---|---|
| > 18 ≤ 24 | > 24 ≤ 30 | > 30 ≤ 40 | > 40 ≤ 50 | > 50 ≤ 65 | ||
| G7 | ES | +0,028 | +0,028 | +0,034 | +0,034 | +0,040 |
| EI | +0,007 | +0,007 | +0,009 | +0,009 | +0,010 | |
| H6 | ES | +0,013 | +0,013 | +0,016 | +0,016 | +0,019 |
| EI | +0,000 | +0,000 | +0,000 | +0,000 | +0,000 | |
| H7 | ES | +0,021 | +0,021 | +0,025 | +0,025 | +0,030 |
| EI | +0,000 | +0,000 | +0,000 | +0,000 | +0,000 | |
| H8 | ES | +0,033 | +0,033 | +0,039 | +0,039 | +0,046 |
| EI | +0,000 | +0,000 | +0,000 | +0,000 | +0,000 | |
A. H6
B. H8
C. G7
D. H7
Organizacja i nadzorowanie pr…
Aby uzyskać wydruk rysunku korpusu o wymiarach gabarytowych w rzucie 600 x 400 mm na papierze A3, należy użyć skali
A. 5:1
B. 1:10
C. 1:2
D. 2:1
Organizacja i nadzorowanie pr…
Na rysunku technicznym maszynowym skrajne położenia elementów ruchomych należy przedstawiać linią cienką
A. z kreską i dwoma kropkami
B. falistą
C. zygzakową
D. z kreską i jedną kropką
Organizacja i nadzorowanie pr…
Na rysunku technicznym oznaczone skrawane powierzchnie przedmiotu przedstawia się linią
A. cienką przerywaną
B. grubą ciągłą
C. cienką ciągłą
D. grubą przerywaną
Organizacja i nadzorowanie pr…
Jakie oznaczenie pasowania odpowiada zasadzie stałego otworu?
A. O35H7/p6
B. O30p6/H7
C. O25h7/P6
D. O40P6/h7
Organizacja i nadzorowanie pr…
Dokument, który zawiera sekwencję działań oraz istotne informacje potrzebne do realizacji określonej części, to
A. rysunek złożeniowy
B. karta technologiczna
C. rysunek wykonawczy
D. karta operacyjna
Organizacja i nadzorowanie pr…
Rysunek przedstawia zamocowanie przedmiotu obrabianego
A. w kłach z zabierakiem czołowym.
B. na trzpieniu stałym.
C. na trzpieniu rozprężnym.
D. w kle obrotowym.
Organizacja i nadzorowanie pr…
Na którym rysunku przedstawiono brakujący rzut modelu?
A. C.
B. A.
C. D.
D. B.
Organizacja i nadzorowanie pr…
Rowek wpustowy dla wpustu czółenkowego powinien być zrealizowany przez
A. toczenie
B. dłutowanie
C. szlifowanie
D. frezowanie
Organizacja i nadzorowanie pr…
Rysunek zawiera informacje dotyczące parametrów przetwarzania cieplno-chemicznego
A. złożony
B. montażowy
C. schematowy
D. wykonawczy
Organizacja i nadzorowanie pr…
W programach CAD polilinie stosuje się do
A. generowania konturów figur geometrycznych.
B. kreskowania przekrojów.
C. wymiarowania konturów elementów.
D. wyliczania zestawu części.
Organizacja i nadzorowanie pr…
Rysunek przygotowany w systemie CAD nie może być zapisany jako plik o rozszerzeniu
A. dvi
B. dwg
C. dwt
D. dxf
Organizacja i nadzorowanie pr…
Wzór rysunku stworzony z myślą o specyficznych wymaganiach pracowni CAD to
A. element rysunku
B. rysunkowy obiekt
C. szkic blokowy
D. szablon rysunku
Organizacja i nadzorowanie pr…
W programie CAD elementem, który pozwala na pracę z wieloma arkuszami przezroczystej folii, jest zastosowanie
A. warstw
B. obszaru
C. rzutni
D. widoku
Organizacja i nadzorowanie pr…
Jakie jest oznaczenie pasowania zgodne z zasadą stałego wałka?
A. 20F7/h6
B. H11/d11
C. H5/js4
D. H7/u7
