MEC.09 Pytanie 481

Organizacja i nadzorowanie pr…

Wymiar przedstawiony na rysunku wykonany w IT10 zawiera się w zakresie wymiarowym

A. 9,930-10,070

B. 9,971-10,029

C. 9,965-10,035

D. 9,962-10,058

MEC.09 Pytanie 482

Organizacja i nadzorowanie pr…

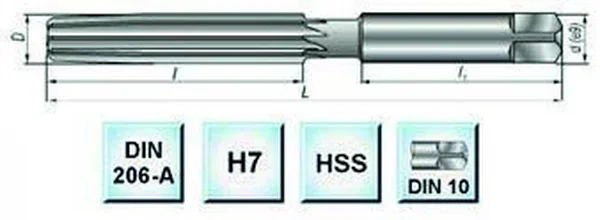

W celu wykonania otworu oznaczonego Φ12H7 należy użyć narzędzi w następującej kolejności:

A. wiertło, komplet gwintowników, pogłębiacz stożkowy, rozwiertak.

B. nawiertak, wiertło, pogłębiacz stożkowy, rozwiertak walcowy.

C. nawiertak, wiertło, rozwiertak walcowy, pogłębiacz.

D. nawiertak, wiertło, rozwiertak stożkowy, pogłębiacz walcowy.

MEC.09 Pytanie 483

Organizacja i nadzorowanie pr…

Które informacje zawiera opis zamieszczony na rysunku?

A. Wysokość elementu wykonać z dokładnością ±2 mm

B. Cały wyrób należy hartować w celu uzyskania twardości 60HRC

C. Wysokość elementu wykonać z dokładnością ±0,2 mm i zachować równoległość ±2

D. Uzyskać twardość wskazanej powierzchni 60 HRC na głębokości 1 mm

MEC.09 Pytanie 484

Organizacja i nadzorowanie pr…

Hartowanie powierzchni wałka do twardości 60HRC należy przeprowadzić

A. na samym końcu procesu technologicznego przed nawęglaniem.

B. po obróbce wykańczającej szlifowaniem.

C. przed obróbką zgrubną.

D. przed szlifowaniem powierzchni utwardzonej.

MEC.09 Pytanie 485

Organizacja i nadzorowanie pr…

Na rysunku przedstawiono układ z wykorzystaniem łożysk kulkowych

A. wzdłużnych.

B. skośnych.

C. dwurzędowych.

D. poprzecznych.

MEC.09 Pytanie 486

Organizacja i nadzorowanie pr…

Na rysunku przedstawiono oznaczenie przekroju

A. łamanego.

B. poprzecznego.

C. wzdłużnego.

D. stopniowego.

MEC.09 Pytanie 487

Organizacja i nadzorowanie pr…

W trakcie montażu łożysk tocznych otwartych nie należy

A. uderzać w pierścienie, koszyk lub elementy toczne.

B. stosować tulei montażowej w celu równomiernego rozłożenia siły wcisku.

C. myć ich naftą lub benzyną.

D. smarować smarem plastycznym.

MEC.09 Pytanie 488

Organizacja i nadzorowanie pr…

Grafit w postaci kulistej, powstały w wyniku sferoidyzowania oraz modyfikowania ciekłego stopu o małej zawartości siarki, występuje w żeliwach

A. wermikularnych.

B. szarych.

C. modyfikowanych.

D. sferoidalnych.

MEC.09 Pytanie 489

Organizacja i nadzorowanie pr…

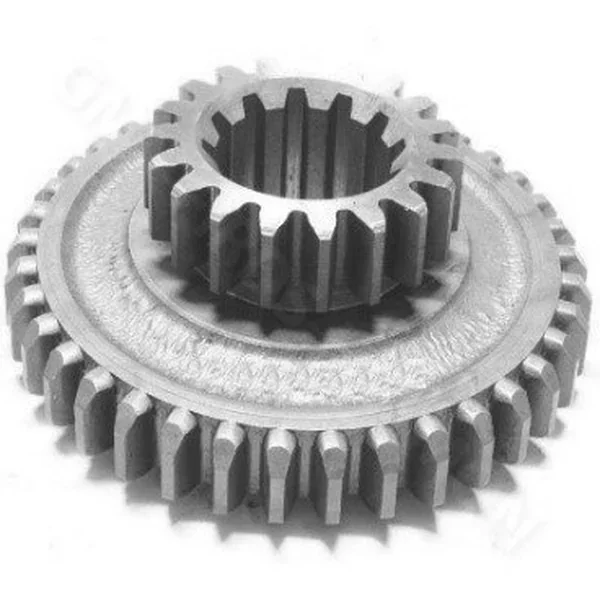

W celu wykonania uzębień na wałku przedstawionym na rysunku należy zastosować metodę

A. przepychania.

B. przeciągania.

C. frezowania obwiedniowego.

D. dłutowania Fellowsa.

MEC.09 Pytanie 490

Organizacja i nadzorowanie pr…

Zgodnie z normą PN-70/M-85005 do wykonania wpustów pryzmatycznych wykorzystuje się stal o wartości Rm wynoszącej

A. 315 MPa

B. 0,45%

C. 180 HB

D. 590 MPa

MEC.09 Pytanie 491

Organizacja i nadzorowanie pr…

Na podstawie wykresu określ zakres temperatur hartowania stali o zawartości węgla 0,8%.

A. 750-790°C

B. 780-820°C

C. 800-850°C

D. 740-860°C

MEC.09 Pytanie 492

Organizacja i nadzorowanie pr…

Na rysunku przedstawiono narzędzie do wykonania kół zębatych na

A. dłutownicy Maaga.

B. dłutownicy Fellowsa.

C. frezarce obwiedni owej.

D. strugarce Sunderlanda.

MEC.09 Pytanie 493

Organizacja i nadzorowanie pr…

Którą grupę materiałów stosuje się w celu zabezpieczenia czasowego części maszyn przed korozją?

A. Farby proszkowe.

B. Środki olejowe.

C. Tworzywa termoplastyczne.

D. Metale kolorowe.

MEC.09 Pytanie 494

Organizacja i nadzorowanie pr…

Powierzchnie, które powinny być odporne na przenikanie wody i tlenu oraz na działanie kwasów organicznych i nieorganicznych zabezpiecza się poprzez

A. malowanie.

B. metalizację natryskową.

C. emaliowanie.

D. smarowanie olejem.

MEC.09 Pytanie 495

Organizacja i nadzorowanie pr…

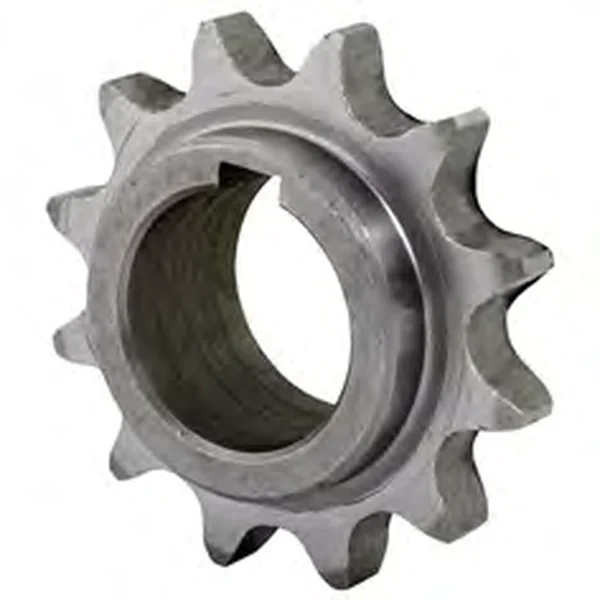

Element przedstawiony na rysunku wykonuje się na

A. tokarce uniwersalnej.

B. frezarce pionowej.

C. przeciągarce.

D. wiertarce promieniowej.

MEC.09 Pytanie 496

Organizacja i nadzorowanie pr…

Jaką średnicę zewnętrzną wieńca zębatego należy przygotować do wykonania koła zębatego o liczbie zębów 52 i module 3?

A. 106 mm

B. 156 mm

C. 104 mm

D. 162 mm

MEC.09 Pytanie 497

Organizacja i nadzorowanie pr…

Który znak z odpowiednią wartością służy do oznaczania chropowatości powierzchni otrzymanej obróbką skrawaniem z kierunkowością struktury powierzchni?

A. D.

B. B.

C. A.

D. C.

MEC.09 Pytanie 498

Organizacja i nadzorowanie pr…

Na zamieszczonym symbolu chropowatości w miejscu oznaczonym literą "e" określa się

A. wartość chropowatości Rz.

B. kierunkowość struktury powierzchni.

C. wartość naddatku na obróbkę.

D. wartość chropowatości Ra.

MEC.09 Pytanie 499

Organizacja i nadzorowanie pr…

Który rodzaj montażu charakteryzuje się dużym udziałem prac ręcznych, dużą pracochłonnością i unikalnością wyrobów oraz wymaga zatrudnienia pracowników o wysokich kwalifikacjach?

A. Selekcji części.

B. Kompensacji ciągłej.

C. Dopasowania części.

D. Zamienności całkowitej.

MEC.09 Pytanie 500

Organizacja i nadzorowanie pr…

Która pozycja zawiera ustalone standardy do rysowania linii konturowych przedmiotu?

A. A.

B. B.

C. C.

D. D.

MEC.09 Pytanie 501

Organizacja i nadzorowanie pr…

Która ikona przedstawia rysowanie linii z interpolowanych?

A. A.

B. D.

C. C.

D. B.

MEC.09 Pytanie 502

Organizacja i nadzorowanie pr…

Tolerancja otworu o średnicy Φ42H8 wynosi 0,039. Który wymiar odpowiada poprawnie wykonanemu otworowi?

A. 41,978 mm

B. 42,200 mm

C. 41,980 mm

D. 42,002 mm

MEC.09 Pytanie 503

Organizacja i nadzorowanie pr…

Koszt wytworzenia 1 szt. części wynosi 5,00 zł. netto, koszt przygotowania produkcji wynosi 120,00 zł. netto. Jaki jest koszt brutto wykonania 20 szt. części przy założeniu, że stawka podatku VAT wynosi 23%?

A. 153,75 zł

B. 270,60 zł

C. 167,60 zł

D. 325,00 zł

MEC.09 Pytanie 504

Organizacja i nadzorowanie pr…

Określ koszt naprawy podzespołu, w trakcie której wymieniono: 8 szt. śrub mocujących, dwa łożyska toczne oraz 2 uszczelki w czasie 3,5 godziny.

A. 361,00 zł

B. 304,00 zł

C. 351,00 zł

D. 294,00 zł

MEC.09 Pytanie 505

Organizacja i nadzorowanie pr…

Na podstawie tabeli wybierz wyroby wykonane w ramach produkcji seryjnej.

A. 750 szt. śrub o masie 12 kg

B. 150 szt. tulei o masie 60 kg

C. 400 szt. tarcz o masie 5,0 kg

D. 520 szt. wałków o masie 10 kg

MEC.09 Pytanie 506

Organizacja i nadzorowanie pr…

Ile wynosi wskazanie suwmiarki zgodnie z przedstawionym rysunkiem?

A. 56,00 mm

B. 45,55 mm

C. 56,50 mm

D. 46,55 mm

MEC.09 Pytanie 507

Organizacja i nadzorowanie pr…

W celu określenia bicia osiowego lub promieniowego należy zastosować

A. czujnik zegarowy.

B. passametr (transametr).

C. suwmiarkę uniwersalną.

D. liniał krawędziowy.

MEC.09 Pytanie 508

Organizacja i nadzorowanie pr…

W celu określenia przylegania dwóch płaszczyzn współpracujących ze sobą elementów np. łoża tokarki i suportu, wykorzystuje się

A. kalkę techniczną.

B. suwmiarkę uniwersalną.

C. szczelinomierz.

D. liniał krawędziowy.

MEC.09 Pytanie 509

Organizacja i nadzorowanie pr…

De wynosi wskazanie mikrometru zgodnie z przedstawionym rysunkiem?

A. 96,037 mm

B. 96,37 mm

C. 96,087 mm

D. 96,87 mm

MEC.09 Pytanie 510

Organizacja i nadzorowanie pr…

Który wymiar odpowiada prawidłowo wykonanemu wałkowi c|)50h8? Skorzystaj z tabeli.

A. 50,029 mm

B. 49,949 mm

C. 50,039 mm

D. 49,999 mm

MEC.09 Pytanie 511

Organizacja i nadzorowanie pr…

W celu sprawdzenia prostoliniowości lub płaskości powierzchni należy zastosować narzędzie przedstawione na rysunku

A. A.

B. B.

C. C.

D. D.

MEC.09 Pytanie 512

Organizacja i nadzorowanie pr…

Aby zapobiec uszkodzeniu łożyska w postaci zatarcia, nie przeprowadza się działań korygujących w postaci

A. zwiększenia wcisku i zwiększenia ilości oleju.

B. zastosowania bardziej miękkiego smaru oraz unikania nagłych przyspieszeń.

C. doboru nowego środka smarnego lub zmiany sposobu montażu.

D. korekcji montażu, zastosowania obciążenia wstępnego lub doboru innego typu łożyska.

MEC.09 Pytanie 513

Organizacja i nadzorowanie pr…

Jak należy postępować z zużytym olejem maszynowym zgromadzonym w szczelnie zamkniętym pojemniku?

A. Natychmiast przekazać do utylizacji.

B. Przechowywać w szafkach narzędziowych lub ubraniowych.

C. Przechowywać w bezpiecznym miejscu do momentu przekazania do utylizacji.

D. Wyrzucić do ogólnodostępnych koszy na śmieci.

MEC.09 Pytanie 514

Organizacja i nadzorowanie pr…

Wiedząc, że roczny czas pracy obrabiarki wynosi około 2 700 h oraz korzystając z danych w tabeli, określ przerwę między przeprowadzanymi naprawami głównymi obrabiarek skrawających do metali.

A. 1 350h

B. 27 000 h

C. 8000h

D. 2700h

MEC.09 Pytanie 515

Organizacja i nadzorowanie pr…

Ile wynosi czas wykonania 40 szt. tarcz, jeżeli: tpz = 0,75 godziny i tj = 0,25 godziny.

A. 240 minut.

B. 600 minut.

C. 645 minut.

D. 780 minut.

MEC.09 Pytanie 516

Organizacja i nadzorowanie pr…

Przebieg procesu technologicznego wyrobu z podziałem na poszczególne operacje zawiera karta

A. instrukcyjna.

B. technologiczna.

C. operacyjna.

D. materiałowa.

MEC.09 Pytanie 517

Organizacja i nadzorowanie pr…

Oblicz siłę F działającą na wpust wału o średnicy 50 mm, jeżeli moment obrotowy przenoszony przez połączenie wynosi 1500 Nm.

A. 90 kN

B. 30 kN

C. 120 kN

D. 60 kN

MEC.09 Pytanie 518

Organizacja i nadzorowanie pr…

Na podstawie rysunku oblicz moment zginający M_z belki, w miejscu jej utwierdzenia, przy założeniu, że siła zginająca F wynosi 4000 N.

A. 4000 Nm

B. 6000 Nm

C. 2000 Nm

D. 8000 Nm

MEC.09 Pytanie 519

Organizacja i nadzorowanie pr…

Przedstawiony symbol graficzny dotyczy tolerancji

A. równoległości.

B. walcowości.

C. okrągłości.

D. zarysu.

MEC.09 Pytanie 520

Organizacja i nadzorowanie pr…

Oznaczenie wskazane na rysunku strzałką dotyczy

A. obróbki cieplnej.

B. rodzaju materiału.

C. grubości spoiny.

D. tolerancji wykonania.

Filtrowanie pytań

Wymiar przedstawiony na rysunku wykonany w IT10 zawiera się w zakresie wymiarowym

W celu wykonania otworu oznaczonego Φ12H7 należy użyć narzędzi w następującej kolejności:

Które informacje zawiera opis zamieszczony na rysunku?

Hartowanie powierzchni wałka do twardości 60HRC należy przeprowadzić

Na rysunku przedstawiono układ z wykorzystaniem łożysk kulkowych

Na rysunku przedstawiono oznaczenie przekroju

W trakcie montażu łożysk tocznych otwartych nie należy

Grafit w postaci kulistej, powstały w wyniku sferoidyzowania oraz modyfikowania ciekłego stopu o małej zawartości siarki, występuje w żeliwach

W celu wykonania uzębień na wałku przedstawionym na rysunku należy zastosować metodę

Zgodnie z normą PN-70/M-85005 do wykonania wpustów pryzmatycznych wykorzystuje się stal o wartości Rm wynoszącej

Na podstawie wykresu określ zakres temperatur hartowania stali o zawartości węgla 0,8%.

Na rysunku przedstawiono narzędzie do wykonania kół zębatych na

Którą grupę materiałów stosuje się w celu zabezpieczenia czasowego części maszyn przed korozją?

Powierzchnie, które powinny być odporne na przenikanie wody i tlenu oraz na działanie kwasów organicznych i nieorganicznych zabezpiecza się poprzez

Element przedstawiony na rysunku wykonuje się na

Jaką średnicę zewnętrzną wieńca zębatego należy przygotować do wykonania koła zębatego o liczbie zębów 52 i module 3?

Który znak z odpowiednią wartością służy do oznaczania chropowatości powierzchni otrzymanej obróbką skrawaniem z kierunkowością struktury powierzchni?

Na zamieszczonym symbolu chropowatości w miejscu oznaczonym literą "e" określa się

Który rodzaj montażu charakteryzuje się dużym udziałem prac ręcznych, dużą pracochłonnością i unikalnością wyrobów oraz wymaga zatrudnienia pracowników o wysokich kwalifikacjach?

Która pozycja zawiera ustalone standardy do rysowania linii konturowych przedmiotu?

Która ikona przedstawia rysowanie linii z interpolowanych?

Tolerancja otworu o średnicy Φ42H8 wynosi 0,039. Który wymiar odpowiada poprawnie wykonanemu otworowi?

Koszt wytworzenia 1 szt. części wynosi 5,00 zł. netto, koszt przygotowania produkcji wynosi 120,00 zł. netto. Jaki jest koszt brutto wykonania 20 szt. części przy założeniu, że stawka podatku VAT wynosi 23%?

Określ koszt naprawy podzespołu, w trakcie której wymieniono: 8 szt. śrub mocujących, dwa łożyska toczne oraz 2 uszczelki w czasie 3,5 godziny.

Na podstawie tabeli wybierz wyroby wykonane w ramach produkcji seryjnej.

Ile wynosi wskazanie suwmiarki zgodnie z przedstawionym rysunkiem?

W celu określenia bicia osiowego lub promieniowego należy zastosować

W celu określenia przylegania dwóch płaszczyzn współpracujących ze sobą elementów np. łoża tokarki i suportu, wykorzystuje się

De wynosi wskazanie mikrometru zgodnie z przedstawionym rysunkiem?

Który wymiar odpowiada prawidłowo wykonanemu wałkowi c|)50h8? Skorzystaj z tabeli.

W celu sprawdzenia prostoliniowości lub płaskości powierzchni należy zastosować narzędzie przedstawione na rysunku

Aby zapobiec uszkodzeniu łożyska w postaci zatarcia, nie przeprowadza się działań korygujących w postaci

Jak należy postępować z zużytym olejem maszynowym zgromadzonym w szczelnie zamkniętym pojemniku?

Wiedząc, że roczny czas pracy obrabiarki wynosi około 2 700 h oraz korzystając z danych w tabeli, określ przerwę między przeprowadzanymi naprawami głównymi obrabiarek skrawających do metali.

Ile wynosi czas wykonania 40 szt. tarcz, jeżeli: tpz = 0,75 godziny i tj = 0,25 godziny.

Przebieg procesu technologicznego wyrobu z podziałem na poszczególne operacje zawiera karta

Oblicz siłę F działającą na wpust wału o średnicy 50 mm, jeżeli moment obrotowy przenoszony przez połączenie wynosi 1500 Nm.

Na podstawie rysunku oblicz moment zginający Mz belki, w miejscu jej utwierdzenia, przy założeniu, że siła zginająca F wynosi 4000 N.

Przedstawiony symbol graficzny dotyczy tolerancji

Oznaczenie wskazane na rysunku strzałką dotyczy

Na podstawie rysunku oblicz moment zginający M_z belki, w miejscu jej utwierdzenia, przy założeniu, że siła zginająca F wynosi 4000 N.
