MEC.09Pytanie 561
Organizacja i nadzorowanie pr…
Kategorie: Pomiary i kontrola jakości Organizacja produkcji
Która jednostka miary ciśnienia pochodzi z jednostek układu SI?
A. Paskal
B. Tor
C. Bar
D. Atmosfera
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
MEC.09Pytanie 562
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Pomiary i kontrola jakości
Na przedstawionym rysunku, tolerancja położenia będzie poprawnie określona, jeżeli w ramce tolerancji poprzedzającej wartość 0,4, wstawiony będzie znak graficzny oznaczony literą
A.
D.
C.
B.
MEC.09Pytanie 563
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Pomiary i kontrola jakości
Jakie jest oznaczenie pasowania zgodnie z zasadą stałego otworu?
A. Ø35H7/p6
B. Ø30p6/H7
C. Ø40P6/h7
D. Ø25h7/P6
MEC.09Pytanie 564
Organizacja i nadzorowanie pr…
Kategorie: Materiały i półfabrykaty Organizacja produkcji
Typową cechą procesu bazowania materiału jest
A. przydzielenie części konkretnego położenia, co umożliwia realizację operacji technologicznej
B. usunięcie z części niektórych cech konstrukcyjnych w celu zmiany projektu
C. podniesienie wytrzymałości konstrukcji poprzez zmianę struktury krystalograficznej
D. ograniczenie zakładanej masy elementu
MEC.09Pytanie 565
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Pomiary i kontrola jakości

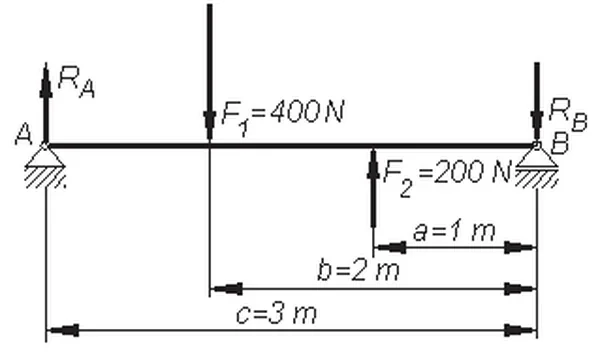

Dla belki przedstawionej na rysunku wartość reakcji RA wynosi
A. 300 N
B. 200 N
C. 150 N
D. 400 N
MEC.09Pytanie 566
Organizacja i nadzorowanie pr…
Kategorie: Materiały i półfabrykaty Pomiary i kontrola jakości Organizacja produkcji
Na podstawie danych w tabeli, wybierz wyroby wykonane w ramach produkcji seryjnej.
| Rodzaj produkcji | Roczny program produkcyjny | ||
|---|---|---|---|
| Wyroby A | Wyroby B | Wyroby C | |
| Jednostkowa | do 5 | do 10 | do 100 |
| Małoseryjna | 5÷100 | 10÷200 | 100÷500 |
| Seryjna | 100÷300 | 200÷500 | 500÷5000 |
| Wielkoseryjna | 300÷1000 | 500÷5000 | 5000÷50000 |
| Masowa | ponad 1000 | ponad 5000 | ponad 50000 |
| Wyroby A – elementy ciężkie o dużych wymiarach znacznej pracochłonności i ciężarze ponad 300 N Wyroby B – element o średnich wymiarach i pracochłonności oraz ciężarze od 80 N do 300 N Wyroby C – elementy małe, lekkie o niewielkiej pracochłonności i ciężarze do 80 N | |||
A. 150 szt. tulei o masie 60 kg
B. 400 szt. tarcz o masie 5,0 kg
C. 520 szt. wałków o masie 10 kg
D. 750 szt. śrub o masie jednostkowej 1 kg
MEC.09Pytanie 567
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Pomiary i kontrola jakości

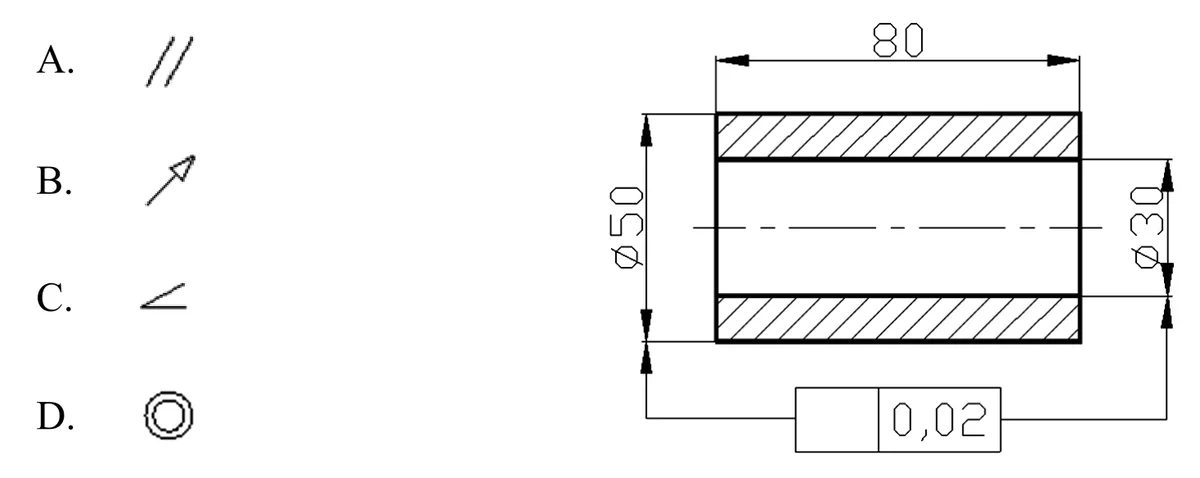

Który symbol graficzny należy wstawić w ramkę na rysunku, aby określić tolerancję bicia?
A.
C.
D.
B.
MEC.09Pytanie 568
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Strukturą, która nie powstaje w trakcie procesu hartowania, jest
A. bainit
B. stellit
C. austenit
D. martenzyt
MEC.09Pytanie 569
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Pomiary i kontrola jakości
Rysunek przedstawia sprawdzian
A. tłoczkowy jednostronny.
B. szczękowy dwustronny.
C. gwintu metrycznego.
D. pierścieniowy do wałków.
MEC.09Pytanie 570
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Pomiary i kontrola jakości

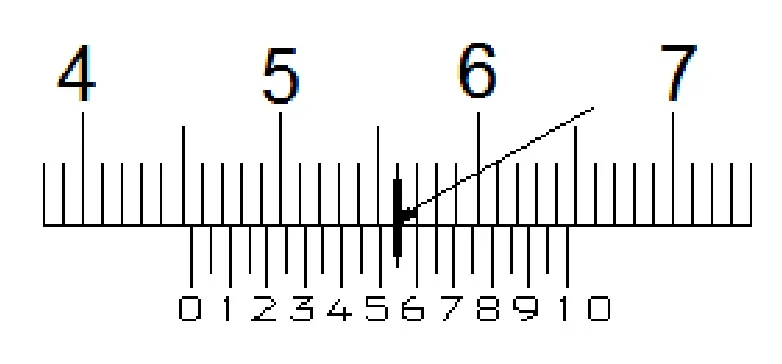

Który zmierzony wymiar wskazuje fragment noniusza suwmiarki zgodnie z przedstawionym rysunkiem?
A. 46,55 mm
B. 45,55 mm
C. 56,50 mm
D. 56,00 mm
MEC.09Pytanie 571
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty Organizacja produkcji
Na podstawie karty technologicznej, określ ilość prętów koniecznych do wykonania jednego zlecenia.
Podczas obliczeń pomiń naddatki na cięcie.
| Wyrób: Przekładnia zębata | Nazwa części: Wał stopniowany | Symbol, nr rys., nr poz.: | Nr zlecenia: | ||||
| Gatunek, stan mat.: C15 | Postać, wymiary materiału: pręt Ø80 mm L=6 m | Sztuk/wyrób: 1 | Sztuk na zlecenie: 620 | ||||
| Indeks materiałowy: | Netto kg/szt.: | Materiał kg/zlecenie: | |||||
| Nr operacji | Wydział Stanowisko | OPIS OPERACJI | Oprzyrządowanie | Narzędzia | |||
|---|---|---|---|---|---|---|---|
| 10 | TU | Ciąć pręt Ø80 na L=200 | Wg instrukcji 10 | Wg instrukcji 10 | |||
| 20 | TU | Planować czoło Nakiełkować Toczyć zgrubnie i wykańczająco | Wg instrukcji 20 | Wg instrukcji 20 | |||
| 30 | TR | Frezować rowek pod wpust | Wg instrukcji 30 | Wg instrukcji 30 | |||
| 40 | S | Szlifować | Wg instrukcji 40 | Wg instrukcji 40 | |||
| 50 | KT | Kontrola jakości | Wg instrukcji 50 | Wg instrukcji 50 | |||
A. 12 szt.
B. 37 szt.
C. 21 szt.
D. 80 szt.
MEC.09Pytanie 572
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Organizacja produkcji
Poprawnie wykonany rysunek zestawieniowy podzespołu maszynowego przedstawiono na rysunku oznaczonym literą
D.
C.
B.
A.
MEC.09Pytanie 573
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty Organizacja produkcji
Aby przekształcić strukturę gruboziarnistą w drobnoziarnistą, stalowe części powinny być poddawane
A. ulepszaniu cieplnemu
B. wyżarzaniu normalizującemu
C. hartowaniu z odpuszczaniem
D. wyżarzaniu rekrystalizującemu
MEC.09Pytanie 574
Organizacja i nadzorowanie pr…
Kategorie: Pomiary i kontrola jakości Organizacja produkcji
Aby śledzić określony poziom precyzji produkowanych elementów, w trakcie ich wytwarzania wykorzystuje się
A. samokontrolę
B. kontrolę międzyoperacyjną
C. uwierzytelnianie
D. statystyczną kontrolę jakości
MEC.09Pytanie 575
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Organizacja produkcji
Jakie są prawidłowe kroki i rodzaj obróbki czopa wału pod łożysko z technologicznego punktu widzenia?
A. Planowanie powierzchni, nawiercanie, wytaczanie wykańczające
B. Szlifowanie, honowanie, polerowanie
C. Toczenie zgrubne, toczenie kształtowe, toczenie wykańczające, szlifowanie
D. Toczenie powierzchni walcowej, toczenie czołowe, szlifowanie
MEC.09Pytanie 576
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Pomiary i kontrola jakości Organizacja produkcji
Ile wynosi stała sprężyny zastępczej układu przedstawionego na rysunku, jeżeli c1=3000 N/cm, c2=1000 N/cm?
A. 1500 N/cm
B. 3000 N/cm
C. 4000 N/cm
D. 1000 N/cm
MEC.09Pytanie 577
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Pomiary i kontrola jakości
Który wymiar na rysunku nie opisuje tolerowania w głąb materiału?
A. 45+0,1
B. 50+0,03
C. 90-0,15
D. 15+0,2
MEC.09Pytanie 578
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny

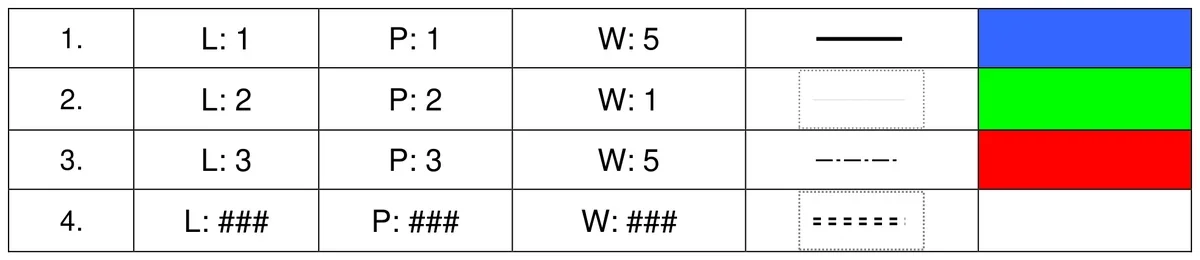

W którym wierszu tabeli przedstawiono ustalone standardy do rysowania linii konturowych przedmiotu?
A. 2.
B. 3.
C. 4.
D. 1.
MEC.09Pytanie 579
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Organizacja produkcji
Korzystanie z kokili jest możliwe w trakcie
A. odlewania.
B. udoskonalania.
C. ciągnięcia.
D. kalibracji.
MEC.09Pytanie 580
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Jaką metodę obróbczej powinno się zastosować do wykonania żeliwnego koła pasowego?
A. Odlewanie
B. Kucie
C. Ekstruzja
D. Walcowanie
MEC.09Pytanie 581
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Obróbka i technologie
Wytaczanie otworów na tokarce wykonuje się nożem, oznaczonym na przedstawionym rysunku literą
B.
C.
A.
D.
MEC.09Pytanie 582
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Organizacja produkcji
Na podstawie wzoru oblicz roczną produktywność całkowitą \( P_c \) procesu wykonania sprzęgieł podatnych, jeżeli koszty rocznej produkcji \( P \) wynoszą 1 200 000 zł, koszt pracy \( L \) wynosi 240 000 zł, łączne koszty materiałów i narzędzi \( M \) i \( N \) wynoszą 150 000 zł, koszt energii \( S \) wynosi 54 000 zł, roczny koszt wynajmu hali \( R \) to 156 000 zł.
Wzór:$$ P_c = \frac{P}{L + M + N + S + R} $$
A. 2,0
B. 2,6
C. 5,2
D. 4,8
MEC.09Pytanie 583
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny
Na którym rysunku przedstawiono brakujący rzut modelu?
B.
A.
D.
C.
MEC.09Pytanie 584
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Pomiary i kontrola jakości Organizacja produkcji
Jakie jest oznaczenie pasowania zgodne z zasadą stałego wałka?
A. H7/u7
B. 20F7/h6
C. H11/d11
D. H5/js4
MEC.09Pytanie 585
Organizacja i nadzorowanie pr…
Kategorie: Organizacja produkcji
Produkcja nie uwzględnia formy
A. stacjonarnej
B. produktowej
C. potokowej
D. liniowej
MEC.09Pytanie 586
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Pomiary i kontrola jakości
Poprawnie zwymiarowany rysunek części maszynowej jest oznaczony literą
A.
C.
D.
B.
MEC.09Pytanie 587
Organizacja i nadzorowanie pr…
Kategorie: Organizacja produkcji
Produkcja 45 egzemplarzy wyrobu typu lekkiego, w nieregularnych odstępach czasowych, będzie realizowana w warunkach produkcji
A. wielkoseryjnej
B. jednostkowej
C. seryjnej
D. małoseryjnej
MEC.09Pytanie 588
Organizacja i nadzorowanie pr…
Kategorie: Materiały i półfabrykaty Pomiary i kontrola jakości Organizacja produkcji
Objętość zbiornika to \( V = 5 \, \text{m}^3 \), masa gazu znajdującego się w zbiorniku wynosi \( m = 10 \, \text{kg} \).
Na podstawie zamieszczonego wzoru wyznacz gęstość gazu w zbiorniku.$$ \rho = \frac{m}{V} $$
A. \( 5 \, \text{kg/m}^3 \)
B. \( 2 \, \text{kg/m}^3 \)
C. \( 10 \, \text{kg/m}^3 \)
D. \( 20 \, \text{kg/m}^3 \)
MEC.09Pytanie 589
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Montaż i demontaż
Rysunek przedstawia wszystkie elementy składające się na dane urządzenie
A. operacyjny
B. złożeniowy
C. wykonawczy
D. czynnościowy
MEC.09Pytanie 590
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Organizacja produkcji
Stosowanie obrabiarek zgrupowanych lub specjalnych, przy ich nieprzerwanym obciążeniu tymi samymi produkowanymi elementami, definiuje rodzaj produkcji
A. małoseryjna
B. jednostkowa
C. masowa
D. seryjna
MEC.09Pytanie 591
Organizacja i nadzorowanie pr…
Kategorie: Rysunek techniczny Obróbka i technologie

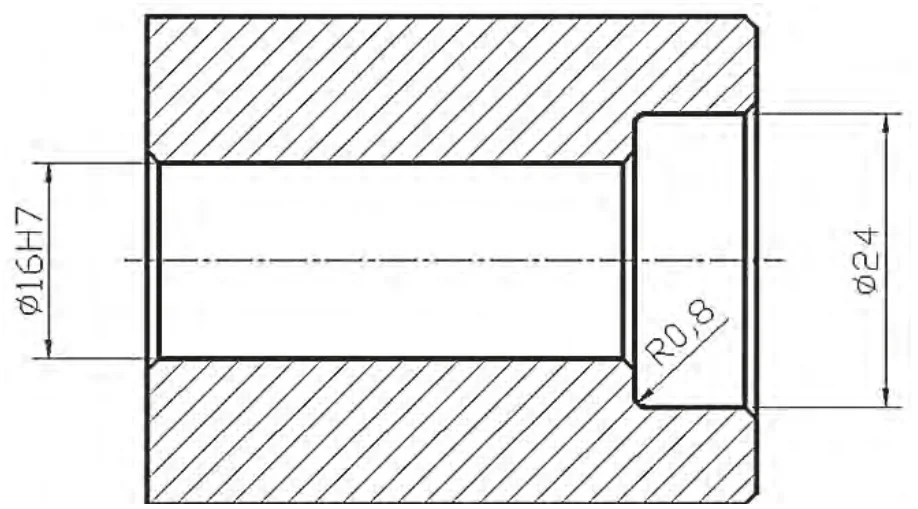

W celu wykonania otworu w tulei przedstawionej na rysunku należy przeprowadzić zabiegi w następującej kolejności:
A. rozwiercanie, nawiercanie, frezowanie, pogłębianie.
B. nawiercanie, wiercenie, rozwiercanie, pogłębianie.
C. nawiercanie, wytaczanie, wiercenie, pogłębianie.
D. nawiercanie, wytaczanie, rozwiercanie, pogłębianie.
MEC.09Pytanie 592
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Na podstawie tabeli dobierz gatunek stali do wykonania wału, wiedząc że maksymalna wartość rzeczywistych naprężeń na zginanie w cyklu wahadłowym jest równa 80 MPa.
| Gatunek stali | kfj [MPa] | ksj [MPa] | kfo [MPa] | ks [MPa] | |
|---|---|---|---|---|---|
| A. | St4N / S275 | 70 | 85 | 55 | 85 |
| B. | St5 / E295 | 80 | 95 | 60 | 90 |
| C. | St6 / E335 | 95 | 115 | 75 | 105 |
| D. | St7 / E360 | 110 | 130 | 85 | 115 |
| j – obciążenie zmienne jednostronne; o - obciążenie zmienne dwustronne | |||||
C.
B.
D.
A.
MEC.09Pytanie 593
Organizacja i nadzorowanie pr…
Kategorie: Pomiary i kontrola jakości Organizacja produkcji
Dokumentem potwierdzającym jakość wyrobu nie jest
A. karta pomiarów kontroli jakości prowadzona przez pracownika na stanowisku
B. kontrola wykonania części przez pracownika na stanowisku
C. certyfikat jakości użytego materiału
D. certyfikat jakości wykonania wyrobu
MEC.09Pytanie 594
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Organizacja produkcji
Aby wykonać otwór o średnicy 12H7, jakie narzędzia powinno się zastosować w odpowiedniej kolejności?
A. wiertło, zestaw gwintowników, pogłębiacz stożkowy i rozwiertak
B. nawiertak, wiertło, pogłębiacz stożkowy i rozwiertak walcowy
C. nawiertak, wiertło, pogłębiacz walcowy i rozwiertak stożkowy
D. nawiertak, wiertło, rozwiertak stożkowy i pogłębiacz walcowy
MEC.09Pytanie 595
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
W procesie produkcji jednostkowej, koło pasowe o średnicy zewnętrznej 500 mm, w zależności od rodzaju materiału, powinno być wykonane z
A. płyty ze stali konstrukcyjnej
B. odlewu ze stali
C. odlewu żeliwnego
D. płyty z proszków spiekanych
MEC.09Pytanie 596
Organizacja i nadzorowanie pr…
Kategorie: Obróbka i technologie Materiały i półfabrykaty
Jak nazywa się proces obróbki cieplnej, który ma na celu eliminację naprężeń wewnętrznych powstałych po hartowaniu?
A. umocnienie wydzieleniowe
B. wyżarzanie zmiękczające
C. wyżarzanie ujednorodniające
D. odpuszczanie wysokie
MEC.09Pytanie 597
Organizacja i nadzorowanie pr…
Kategorie: Materiały i półfabrykaty Pomiary i kontrola jakości
Które z podanych oznaczeń naprężeń dopuszczalnych odnosi się do ściskania?
A. kg
B. kr
C. kc
D. kt
MEC.09Pytanie 598
Organizacja i nadzorowanie pr…
Kategorie: Materiały i półfabrykaty Pomiary i kontrola jakości
Oznaczenie umieszczone na rysunku dotyczy pomiaru twardości metodą
A. Brinella.
B. Rockwella.
C. Poldi.
D. Vickersa.
MEC.09Pytanie 599
Organizacja i nadzorowanie pr…
Kategorie: Materiały i półfabrykaty Organizacja produkcji
Na podstawie tabeli wybierz wyroby wykonane w ramach produkcji seryjnej.
| Rodzaj produkcji | Roczny program produkcyjny | ||
|---|---|---|---|
| Wyroby A | Wyroby B | Wyroby C | |
| Jednostkowa | do 5 | do 10 | do 100 |
| Małoseryjna | 5÷100 | 10÷200 | 100÷500 |
| Seryjna | 100÷300 | 200÷500 | 500÷5000 |
| Wielkoseryjna | 300÷1000 | 500÷5000 | 5000÷50000 |
| Masowa | ponad 1000 | ponad 5000 | ponad 50000 |
| Wyroby A – elementy ciężkie o dużych wymiarach znacznej pracochłonności i ciężarze ponad 300 N Wyroby B – element o średnich wymiarach i pracochłonności oraz ciężarze od 80 N do 300 N Wyroby C – elementy małe, lekkie o niewielkiej pracochłonności i ciężarze do 80 N | |||
A. 520 szt. wałków o masie 10 kg
B. 750 szt. śrub o masie 12 kg
C. 400 szt. tarcz o masie 5,0 kg
D. 150 szt. tulei o masie 60 kg
MEC.09Pytanie 600
Organizacja i nadzorowanie pr…
Kategorie: Materiały i półfabrykaty Organizacja produkcji
Jaką maksymalną siłą F, można obciążyć połączenie, jeżeli średnica trzonu nita wynosi 8 mm, a wytrzymałość materiału nita na ścinanie kt = 80 MPa?
A. 1 000 N
B. 8 000 N
C. 6 400 N
D. 4 000 N
