MEC.09Pytanie 601

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

W przekładniach ślimakowych, funkcjonujących przy dużych prędkościach poślizgu, materiałem najczęściej używanym na ślimacznice (koła ślimakowe) jest

A. żeliwo

B. mosiądz

C. brąz

D. staliwo

MEC.09Pytanie 602

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

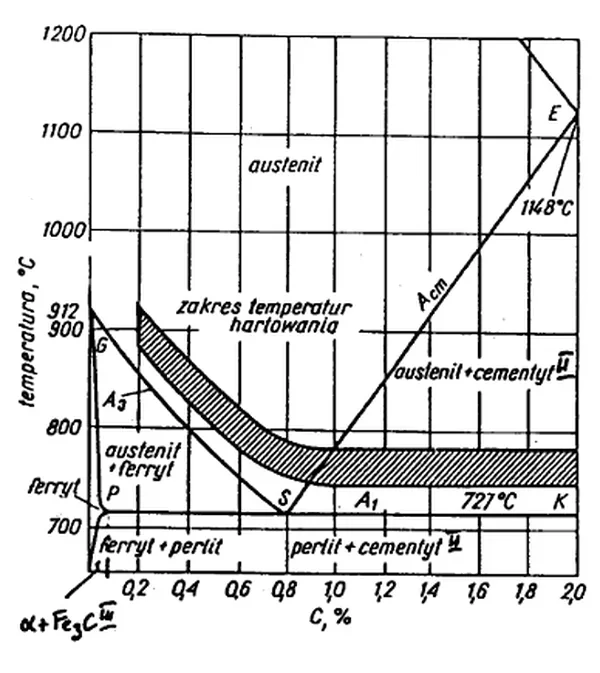

Na podstawie wykresu określ zakres temperatur hartowania stali o zawartości węgla 0,8%.

Wykres układu żelazo-węgiel z temperaturą w °C i zawartością węgla w %, zakreskowany zakres temperatur hartowania

A. 740÷860°C

B. 750÷790°C

C. 780÷820°C

D. 800÷850°C

MEC.09Pytanie 603

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Organizacja produkcji

Jak najbardziej szczegółowo opracowuje się proces technologiczny w przypadku produkcji

A. wielkoseryjnej

B. masowej

C. jednostkowej

D. małoseryjnej

MEC.09Pytanie 604

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Pomiary i kontrola jakości

Do pomiaru chropowatości powierzchni należy zastosować przyrząd przedstawiony na rysunku oznaczonym literą

D.

A.

B.

C.

MEC.09Pytanie 605

Organizacja i nadzorowanie pr…

Kategorie: Organizacja produkcji Eksploatacja i utrzymanie ruchu

Określ koszt naprawy podzespołu, w trakcie której wymieniono: 8 sztuk śrub mocujących, dwa łożyska toczne oraz 2 uszczelki w czasie 3,5 godziny.

Rodzaj elementu	Cena jednostkowa zł
Śruba mocująca	2,50
Kołek ustalający	1,20
Łożysko toczne	35,00
Łożysko ślizgowe	40,00
Uszczelka	4,50
Koszt 1 roboczogodziny	72,00

A. 294,00 zł

B. 361,00 zł

C. 304,00 zł

D. 351,00 zł

MEC.09Pytanie 606

Organizacja i nadzorowanie pr…

Kategorie: Materiały i półfabrykaty Pomiary i kontrola jakości

Nie jest możliwe przeprowadzenie badań twardości materiałów przy użyciu metody

A. Vickersa

B. Sunderlanda

C. Shore’a

D. Rockwella

MEC.09Pytanie 607

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Organizacja produkcji

Do wytworzenia gwintu zewnętrznego na wałku nie stosuje się

A. tokarki uniwersalnej

B. walcarki specjalnej

C. gwintownika ręcznego

D. narzynki ręcznej

MEC.09Pytanie 608

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Hartowanie powierzchni wałka do twardości 60HRC powinno być wykonane

A. po przeprowadzeniu obróbki wykańczającej szlifowaniem

B. na końcu całego procesu technologicznego przed nawęglaniem

C. przed szlifowaniem warstwy utwardzonej

D. przed zrealizowaniem obróbki zgrubnej

MEC.09Pytanie 609

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Pomiary i kontrola jakości

Czy stożek zewnętrzny na rysunku technicznym można wymiarować, podając

A. długość i mniejszą średnicę

B. długość i większą średnicę

C. mniejszą średnicę i zbieżność

D. długość, większą średnicę i zbieżność

MEC.09Pytanie 610

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Obróbka i technologie

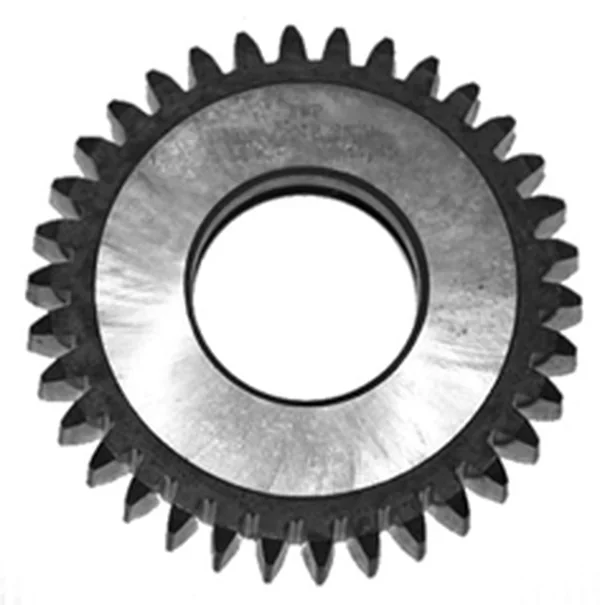

Na rysunku przedstawiono narzędzie skrawające służące do wykonywania kół zębatych na

Zdjęcie narzędzia w kształcie koła zębatego

A. frezarce obwiedniowej.

B. strugarce poziomej.

C. dłutownicy Maaga.

D. dłutownicy Fellowsa.

MEC.09Pytanie 611

Organizacja i nadzorowanie pr…

Kategorie: Materiały i półfabrykaty Pomiary i kontrola jakości Organizacja produkcji

Wyznacz naprężenia ściskające w stalowej podstawie o kwadratowym kształcie z bokiem 100 mm, na którą działa siła 150 kN?

A. 1500 MPa

B. 150 MPa

C. 1,5 MPa

D. 15 MPa

MEC.09Pytanie 612

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty Pomiary i kontrola jakości

Jaką minimalną długość powinien mieć bok pręta kwadratowego obciążonego siłą rozciągającą 25 kN, dla którego naprężenie dopuszczalne na ścinanie wynosi 250 MPa?

Skorzystaj ze wzoru na naprężenia rozciągające:

\[ \sigma_r = \frac{F}{S} \left[ \frac{N}{m^2} = Pa \right] \]

gdzie:
F – siła rozciągająca,
S – pole przekroju poprzecznego.

A. 12 mm

B. 8 mm

C. 10 mm

D. 14 mm

MEC.09Pytanie 613

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Obróbka i technologie

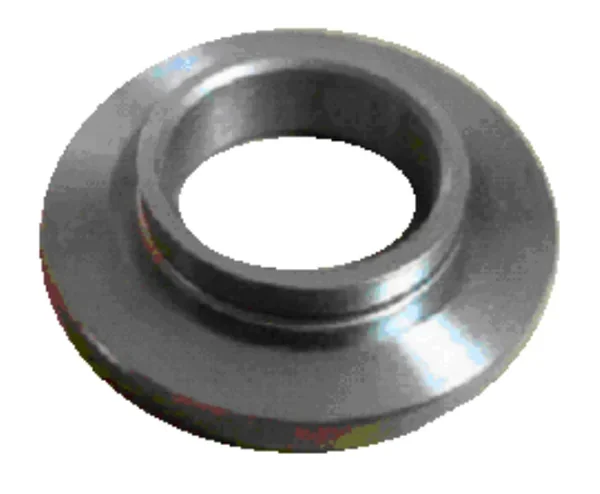

Element przedstawiony na rysunku wykonuje się na

A. tokarce uniwersalnej.

B. wiertarce promieniowej.

C. przeciągarce.

D. frezarce pionowej.

MEC.09Pytanie 614

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Montaż i demontaż

Rysunek przedstawia zamocowanie przedmiotu obrabianego

A. na trzpieniu rozprężnym.

B. w kłach z zabierakiem czołowym.

C. na trzpieniu stałym.

D. w kle obrotowym.

MEC.09Pytanie 615

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Montaż i demontaż

Który z rysunków zawiera wszystkie dane konieczne do wykonania elementu?

A. Zestawieniowy

B. Złożeniowy

C. Wykonawczy

D. Montażowy

MEC.09Pytanie 616

Organizacja i nadzorowanie pr…

Kategorie: Organizacja produkcji Eksploatacja i utrzymanie ruchu

W ciągu roku firma zajmująca się naprawą reduktorów zbiera do 50 litrów zużytych olejów maszynowych. Zgodnie z regulacjami, odpady te można

A. czasowo przechowywać przed oddaniem do utylizacji

B. spalać w piecach opalanych węglem lub drewnem

C. wykorzystać do impregnacji drewna

D. wlewać do kanalizacji miejskiej

MEC.09Pytanie 617

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Pomiary i kontrola jakości

Aby ustalić, jak przylegają do siebie dwie płaszczyzny współdziałających elementów, takich jak łoże tokarki i suport, stosuje się

A. liniał krawędziowy

B. kalkę techniczną

C. szczelinomierz

D. suwmiarkę uniwersalną

MEC.09Pytanie 618

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Pomiary i kontrola jakości Organizacja produkcji

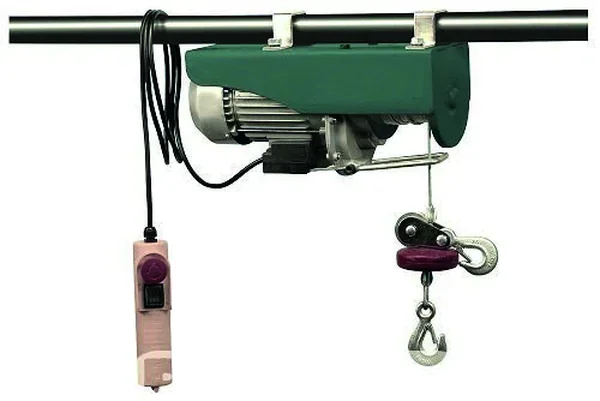

Oblicz udźwig wciągarki przedstawionej na rysunku, wiedząc że lina przeniesie maksymalnie obciążenie 8 kN. Przyjmij, że przyśpieszenie ziemskie jest równe 10 m/s².

Zdjęcie wciągarki elektrycznej zawieszonej na rurze, z liną i hakiem

A. 80 kg

B. 8 T

C. 80 T

D. 800 kg

MEC.09Pytanie 619

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Organizacja produkcji

Jakie urządzenia stosuje się do obróbki wykańczającej uzębienia kół zębatych?

A. frezarki pionowe

B. dłutownice bezwspornikowe

C. tokarki

D. wiórkarki

MEC.09Pytanie 620

Organizacja i nadzorowanie pr…

Kategorie: Materiały i półfabrykaty Organizacja produkcji

W ciągu miesiąca firma wyprodukowała 2700 sztuk gotowych wyrobów. Norma materiału potrzebnego do wytworzenia jednego wyrobu wynosi 9 kg. Jakie jest dzienne zużycie materiałów do produkcji danego wyrobu, zakładając, że miesiąc ma 30 dni?

A. 9 kg

B. 1810 kg

C. 81 kg

D. 810 kg

MEC.09Pytanie 621

Organizacja i nadzorowanie pr…

Kategorie: Materiały i półfabrykaty Organizacja produkcji

Jeśli 1 kg pręta kosztuje 5 zł, a 1 m pręta waży 1,5 kg, to koszt materiałów potrzebnych na wykonanie wyrobu przedstawionego na rysunku z pręta kwadratowego wyniesie w granicach

A. 45 do 50 zł

B. 71 do 80 zł

C. 61 do 70 zł

D. 51 do 60 zł

MEC.09Pytanie 622

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Organizacja produkcji

Rysunek przygotowany w systemie CAD nie może być zapisany jako plik o rozszerzeniu

A. dxf

B. dwt

C. dvi

D. dwg

MEC.09Pytanie 623

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Z jakiego rodzaju stali produkuje się śruby o klasie wytrzymałości 8.8 lub wyższej?

A. Średniowęglowej

B. Kwasoodpornej

C. Nierdzewnej

D. Łożyskowej

MEC.09Pytanie 624

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Organizacja produkcji

Ile czasu zajmie wyprodukowanie 100 sztuk tulejek, jeśli czas przygotowawczo-zakończeniowy (tpz) wynosi 30 minut, a czas produkcji jednej tulejki to 3,6 minuty?

A. 780 minut

B. 65 minut

C. 56 minut

D. 390 minut

MEC.09Pytanie 625

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Jaką metodę obróbki cieplnej należy zastosować, aby zredukować naprężenia wewnętrzne w materiale, które powstały w wyniku spawania?

A. Hartowanie indukcyjne

B. Ulepszanie cieplne

C. Odpuszczanie niskotemperaturowe

D. Wyżarzanie odprężające

MEC.09Pytanie 626

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Wytwarzając maszyny i urządzenia, jakie substancje smarne są wykorzystywane?

A. węglik wolframu

B. elektrokorund

C. grafit

D. diament

MEC.09Pytanie 627

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Obróbka i technologie

Którą metodę obróbki należy zastosować do wykonania uzębień wałka jak na przedstawionym rysunku?

A. Dłutowania Fellowsa.

B. Frezowania obwiedniowego.

C. Przepychania.

D. Przeciągania.

MEC.09Pytanie 628

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Obróbka i technologie

Na rysunku przedstawiono narzędzie do obróbki kół zębatych na

A. dłutownicy Maaga.

B. frezarce obwiedniowej.

C. dłutownicy Fellowsa.

D. strugarce poprzecznej.

MEC.09Pytanie 629

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Zewnętrzne powierzchnie korpusów maszyn obróbczych można skutecznie chronić przed korozją poprzez ich

A. malowanie

B. nasmarowanie olejem

C. metalizację natryskową

D. platerowanie

MEC.09Pytanie 630

Organizacja i nadzorowanie pr…

Kategorie: Organizacja produkcji Eksploatacja i utrzymanie ruchu

Dane dotyczące ustalonych terminów różnych przeglądów i napraw dla konkretnej maszyny znajdują się w karcie

A. technologicznej

B. postoju

C. instrukcyjnej

D. napraw

MEC.09Pytanie 631

Organizacja i nadzorowanie pr…

Kategorie: Montaż i demontaż Pomiary i kontrola jakości

Jakiej z wymienionych czynności nie realizuje się na stanowisku kontrolnym montażu?

A. Sprawdzania wartości luzów pomiędzy częściami

B. Pomiaru wydłużenia śrub

C. Pomiaru odchyłek położenia komponentów

D. Dokładności wzajemnego ustawienia części

MEC.09Pytanie 632

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty Organizacja produkcji

Na rysunku przedstawiono korbowód dzielony. W którym procesie wykonano półfabrykaty części, z których składa się korbowód?

A. Gięcia krawędziowego.

B. Kucia swobodnego.

C. Kucia matrycowego.

D. Formowania próżniowego.

MEC.09Pytanie 633

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

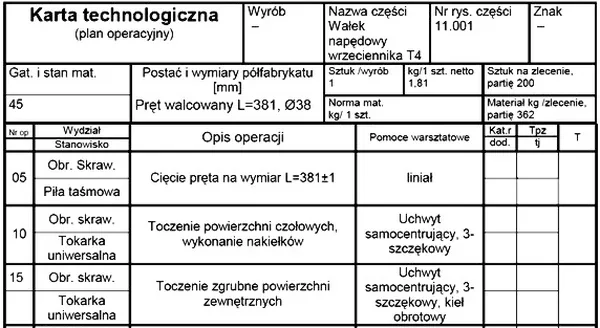

Z Karty technologicznej wynika, że półfabrykatem do wykonania wałka napędowego wrzeciennika jest

Karta technologiczna wałka napędowego wrzeciennika z operacjami 05-15

A. odlew.

B. odkuwka.

C. pręt ciągniony.

D. pręt walcowany.

MEC.09Pytanie 634

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Montaż i demontaż

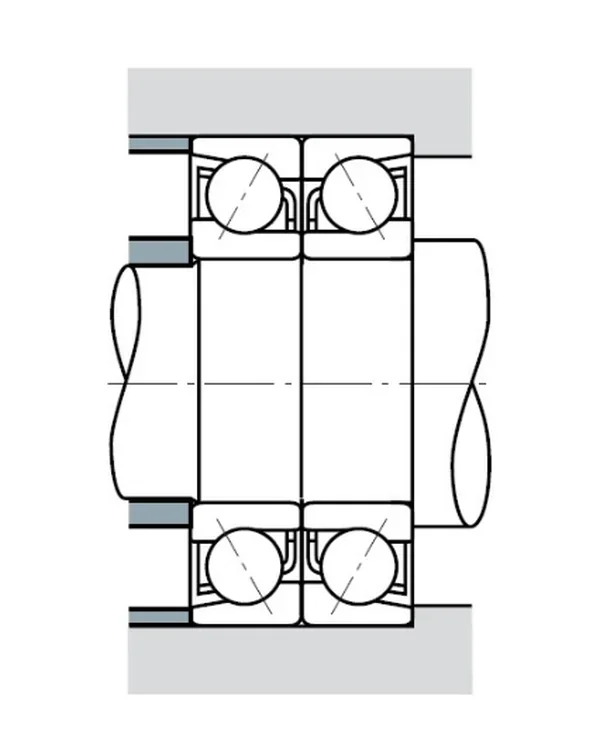

Na rysunku przedstawiono układ z wykorzystaniem łożysk kulkowych

Rysunek układu dwóch par łożysk kulkowych na wale w oprawie

A. skośnych.

B. wzdłużnych.

C. dwurzędowych.

D. poprzecznych.

MEC.09Pytanie 635

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Który z podanych materiałów powinien być użyty w roli ostrzy narzędzi skrawających podczas toczenia przy prędkościach skrawania wynoszących od 100 m/min do 200 m/min?

A. Węgliki spiekane

B. Stal szybkotnąca

C. Węglik boru

D. Azotek tytanu

MEC.09Pytanie 636

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Organizacja produkcji

Gwintowanie na wałkach przeprowadza się z uwagi na

A. wysoką efektywność procesu

B. wysoką precyzję obróbki

C. minimalną liczbę defektów

D. niskie ilości odpadów

MEC.09Pytanie 637

Organizacja i nadzorowanie pr…

Kategorie: Materiały i półfabrykaty Organizacja produkcji

W przypadku seryjnej produkcji duże półfabrykaty odlewowe najczęściej wytwarza się w formach

A. ciśnieniowych

B. odśrodkowych

C. piaskowych

D. kokilowych

MEC.09Pytanie 638

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny

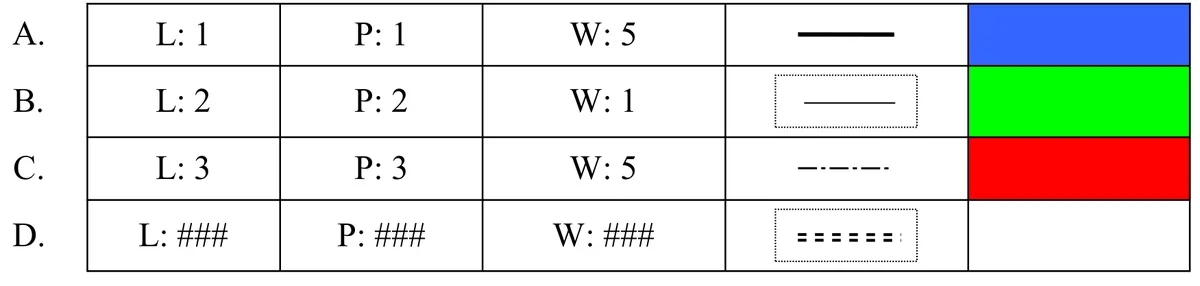

Która pozycja zawiera ustalone standardy do rysowania linii konturowych przedmiotu?

Tabela pozycji A-D z wartościami L, P, W, wzorem linii i kolorem

B.

C.

D.

A.

MEC.09Pytanie 639

Organizacja i nadzorowanie pr…

Kategorie: Pomiary i kontrola jakości Organizacja produkcji

Na jakich normach oparty jest system zarządzania jakością w produkcji?

A. PN 18001

B. ISO 14001

C. ISO 9000

D. ISO 22000

MEC.09Pytanie 640

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Aby usunąć korozję i zlikwidować warstwę farby, należy użyć

A. polerowania powierzchni.

B. preparacji powierzchni.

C. obróbki strumieniowo-ściernej.

D. dogładzania oscylacyjnego.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

W przekładniach ślimakowych, funkcjonujących przy dużych prędkościach poślizgu, materiałem najczęściej używanym na ślimacznice (koła ślimakowe) jest

Na podstawie wykresu określ zakres temperatur hartowania stali o zawartości węgla 0,8%.

Jak najbardziej szczegółowo opracowuje się proces technologiczny w przypadku produkcji

Do pomiaru chropowatości powierzchni należy zastosować przyrząd przedstawiony na rysunku oznaczonym literą

Określ koszt naprawy podzespołu, w trakcie której wymieniono: 8 sztuk śrub mocujących, dwa łożyska toczne oraz 2 uszczelki w czasie 3,5 godziny.

Nie jest możliwe przeprowadzenie badań twardości materiałów przy użyciu metody

Do wytworzenia gwintu zewnętrznego na wałku nie stosuje się

Hartowanie powierzchni wałka do twardości 60HRC powinno być wykonane

Czy stożek zewnętrzny na rysunku technicznym można wymiarować, podając

Na rysunku przedstawiono narzędzie skrawające służące do wykonywania kół zębatych na

Wyznacz naprężenia ściskające w stalowej podstawie o kwadratowym kształcie z bokiem 100 mm, na którą działa siła 150 kN?

Jaką minimalną długość powinien mieć bok pręta kwadratowego obciążonego siłą rozciągającą 25 kN, dla którego naprężenie dopuszczalne na ścinanie wynosi 250 MPa?

Element przedstawiony na rysunku wykonuje się na

Rysunek przedstawia zamocowanie przedmiotu obrabianego

Który z rysunków zawiera wszystkie dane konieczne do wykonania elementu?

W ciągu roku firma zajmująca się naprawą reduktorów zbiera do 50 litrów zużytych olejów maszynowych. Zgodnie z regulacjami, odpady te można

Aby ustalić, jak przylegają do siebie dwie płaszczyzny współdziałających elementów, takich jak łoże tokarki i suport, stosuje się

Oblicz udźwig wciągarki przedstawionej na rysunku, wiedząc że lina przeniesie maksymalnie obciążenie 8 kN. Przyjmij, że przyśpieszenie ziemskie jest równe 10 m/s2.

Jakie urządzenia stosuje się do obróbki wykańczającej uzębienia kół zębatych?

W ciągu miesiąca firma wyprodukowała 2700 sztuk gotowych wyrobów. Norma materiału potrzebnego do wytworzenia jednego wyrobu wynosi 9 kg. Jakie jest dzienne zużycie materiałów do produkcji danego wyrobu, zakładając, że miesiąc ma 30 dni?

Jeśli 1 kg pręta kosztuje 5 zł, a 1 m pręta waży 1,5 kg, to koszt materiałów potrzebnych na wykonanie wyrobu przedstawionego na rysunku z pręta kwadratowego wyniesie w granicach

Rysunek przygotowany w systemie CAD nie może być zapisany jako plik o rozszerzeniu

Z jakiego rodzaju stali produkuje się śruby o klasie wytrzymałości 8.8 lub wyższej?

Ile czasu zajmie wyprodukowanie 100 sztuk tulejek, jeśli czas przygotowawczo-zakończeniowy (tpz) wynosi 30 minut, a czas produkcji jednej tulejki to 3,6 minuty?

Jaką metodę obróbki cieplnej należy zastosować, aby zredukować naprężenia wewnętrzne w materiale, które powstały w wyniku spawania?

Wytwarzając maszyny i urządzenia, jakie substancje smarne są wykorzystywane?

Którą metodę obróbki należy zastosować do wykonania uzębień wałka jak na przedstawionym rysunku?

Na rysunku przedstawiono narzędzie do obróbki kół zębatych na

Zewnętrzne powierzchnie korpusów maszyn obróbczych można skutecznie chronić przed korozją poprzez ich

Dane dotyczące ustalonych terminów różnych przeglądów i napraw dla konkretnej maszyny znajdują się w karcie

Jakiej z wymienionych czynności nie realizuje się na stanowisku kontrolnym montażu?

Na rysunku przedstawiono korbowód dzielony. W którym procesie wykonano półfabrykaty części, z których składa się korbowód?

Z Karty technologicznej wynika, że półfabrykatem do wykonania wałka napędowego wrzeciennika jest

Na rysunku przedstawiono układ z wykorzystaniem łożysk kulkowych

Który z podanych materiałów powinien być użyty w roli ostrzy narzędzi skrawających podczas toczenia przy prędkościach skrawania wynoszących od 100 m/min do 200 m/min?

Gwintowanie na wałkach przeprowadza się z uwagi na

W przypadku seryjnej produkcji duże półfabrykaty odlewowe najczęściej wytwarza się w formach

Która pozycja zawiera ustalone standardy do rysowania linii konturowych przedmiotu?

Na jakich normach oparty jest system zarządzania jakością w produkcji?

Aby usunąć korozję i zlikwidować warstwę farby, należy użyć

Oblicz udźwig wciągarki przedstawionej na rysunku, wiedząc że lina przeniesie maksymalnie obciążenie 8 kN. Przyjmij, że przyśpieszenie ziemskie jest równe 10 m/s².
