MEC.09Pytanie 641
Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Pomiary i kontrola jakości

Jakie są graniczne wymiary wałka o średnicy ^80 mm oraz tolerancji T = 0,028, przy tolerowaniu w głąb materiału?

A. A = 80,000; B = 80,028
B. A = 79,928; B = 80,000
C. A = 79,972; B = 80,000
D. A = 79,972; B = 80,028
MEC.09Pytanie 642
Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Pomiary i kontrola jakości

Które informacje zawiera opis zamieszczony na rysunku?

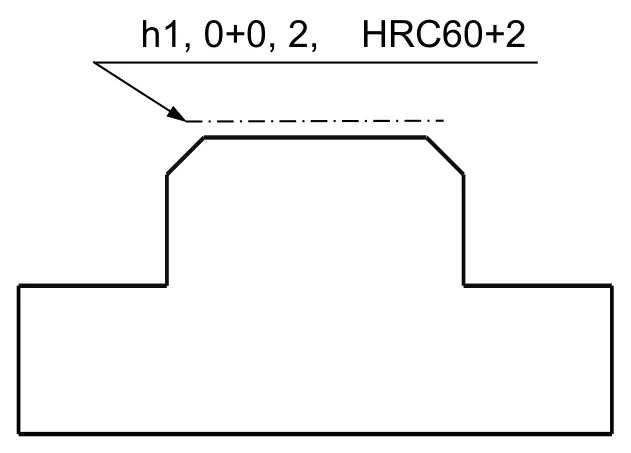

Fragment rysunku z oznaczeniem h1, 0+0, 2, HRC60+2 przy wskazanej powierzchni
A. Wysokość elementu wykonać z dokładnością ±0,2 mm i zachować równoległość ±2
B. Cały wyrób należy hartować w celu uzyskania twardości 60HRC
C. Uzyskać twardość wskazanej powierzchni 60 HRC na głębokości 1 mm
D. Wysokość elementu wykonać z dokładnością ±2 mm
MEC.09Pytanie 645
Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Jakie jest przeznaczenie nawęglania?

A. uzyskanie twardej warstwy zewnętrznej przy miękkim wnętrzu
B. polepszenie możliwości spawania stali
C. uzyskanie delikatnej warstwy zewnętrznej przy twardym wnętrzu
D. zwiększenie odporności na korozję
MEC.09Pytanie 647
Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Montaż i demontaż

Podczas montażu przekładni ślimakowej, przedstawionej na rysunku, oś ślimaka i oś ślimacznicy powinny być położone względem siebie pod kątem

Ilustracja do pytania 7
A. 135°
B. 180°
C. 45°
D. 90°
MEC.09Pytanie 648
Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Obróbka i technologie

Zestaw narzędzi, który zapewni wykonanie dokładnego otworu zgodnie z przedstawionym rysunkiem, składa się z

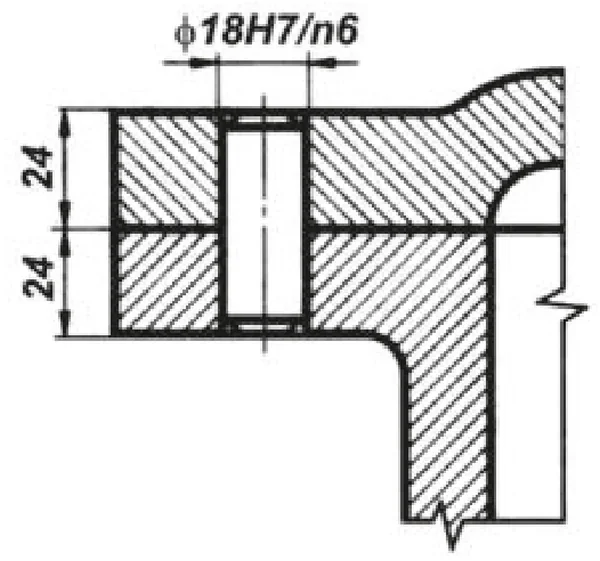

Przekrój części z otworem ϕ18H7/n6 i wymiarami 24 i 24
A. wiertła ϕ12, wiertła ϕ15, wiertła ϕ16,75 i rozwiertaka ϕ18H7.
B. wiertła ϕ18 i rozwiertaka ϕ18H7.
C. wiertła ϕ12, wiertła ϕ18 i rozwiertaka ϕ18H7.
D. wiertła ϕ16,75, rozwiertaka ϕ17,75 i rozwiertaka ϕ18H7.
MEC.09Pytanie 651
Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Jakiego rodzaju obróbkę cieplną powinno się zastosować dla wału z materiału stalowego 45 (C45) przeznaczonego do pracy w warunkach dużego obciążenia?

A. Odpuszczanie wysokotemperaturowe
B. Hartowanie powierzchniowe
C. Ulepszanie cieplne
D. Hartowanie klasyczne
MEC.09Pytanie 653
Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Pomiary i kontrola jakości

Który wymiar odpowiada prawidłowo wykonanemu wałkowi c|)50h8? Skorzystaj z tabeli.

Wymiary graniczne mmTolerancje normalne w μm
powyżejdoh6h7h8h9
305016253962
508019304674
A. 49,999 mm
B. 50,029 mm
C. 49,949 mm
D. 50,039 mm
MEC.09Pytanie 654
Organizacja i nadzorowanie pr…

Kategorie: Organizacja produkcji

Jaką efektywnością cechuje się przewidywana maksymalna produkcja realizowana w standardowych warunkach?

A. Przyjętą
B. Zaplanowaną
C. Faktyczną
D. Efektywną
MEC.09Pytanie 659
Organizacja i nadzorowanie pr…

Kategorie: Organizacja produkcji Eksploatacja i utrzymanie ruchu

Określ koszt naprawy podzespołu, w trakcie której wymieniono: 8 szt. śrub mocujących, dwa łożyska toczne oraz 2 uszczelki w czasie 3,5 godziny.

Rodzaj elementuCena jednostkowa
zł
Śruba mocująca2,50
Kołek ustalający1,20
Łożysko toczne35,00
Łożysko ślizgowe40,00
Uszczelka4,50
Koszt 1 roboczogodziny72,00
A. 351,00 zł
B. 361,00 zł
C. 304,00 zł
D. 294,00 zł
MEC.09Pytanie 662
Organizacja i nadzorowanie pr…

Kategorie: Organizacja produkcji

Zakład mechaniczny produkuje 400 sztuk korpusów o masie 20 kg każdy. Na podstawie danych z tabeli określ jaki to rodzaj produkcji.

Rodzaj produkcjiRoczny program produkcyjny
Wyrób AWyrób BWyrób C
Jednostkowado 5do 10do 100
Małoseryjna5÷10010÷200100÷500
Seryjna100÷300200÷500500÷5000
Wielkoseryjna300÷1000500÷50005000÷50000
Masowaponad 1000ponad 5000ponad 50000
Wyroby A – elementy o dużych gabarytach, znacznej pracochłonności i ciężarze ponad 300 N,
Wyroby B – elementy o średnich wymiarach i pracochłonności oraz ciężarze od 80 do 300 N,
Wyroby C – elementy małe, o niewielkiej pracochłonności i ciężarze do 80 N.
G=m·g
A. Małoseryjna.
B. Seryjna.
C. Wielkoseryjna.
D. Jednostkowa.
MEC.09Pytanie 667
Organizacja i nadzorowanie pr…

Kategorie: Organizacja produkcji

Cena wytworzenia jednej sztuki części wynosi 5,00 zł netto, a koszt przygotowania do produkcji to 120,00 zł netto. Jaka będzie całkowita cena brutto wykonania 20 sztuk części, zakładając, że stawka VAT wynosi 23%?

A. 153,75 zł
B. 325,00 zł
C. 270,60 zł
D. 167,60 zł
MEC.09Pytanie 668
Organizacja i nadzorowanie pr…

Kategorie: Materiały i półfabrykaty Organizacja produkcji

Odlewy elementów maszyn typu korpus, które powinny cechować się niskimi kosztami oraz dobrym tłumieniem wibracji, najlepiej wykonać

A. z brązu cynowego
B. ze stali konstrukcyjnej
C. z żeliwa szarego
D. ze staliwa konstrukcyjnego
MEC.09Pytanie 669
Organizacja i nadzorowanie pr…

Kategorie: Organizacja produkcji

Najniższym poziomem organizacyjnym w strukturze zakładu jest

A. stanowisko robocze
B. linia produkcyjna
C. wydział produkcyjny
D. gniazdo robocze
MEC.09Pytanie 672
Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Organizacja produkcji

Technologiczną kolejność operacji ramowego procesu obróbki wałka bez obróbki cieplnej, powinna być następująca:

Operacje ramowego procesu technologicznego wałka
(zapisane w kolejności dowolnej)
1.Hartowanie
2.Nawieranie
3.Toczenie zgrubne
4.Przecinanie materiału
5.Toczenie kształtujące
6.Obróbka wykańczająca
A. 2,3,5,1,4
B. 4,2,3,5,6
C. 4,2,3,5,1
D. 2,3,5,6,4
MEC.09Pytanie 673
Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Montaż i demontaż

Zgodnie z oznaczeniem wałek przedstawiony na rysunku zamocowany jest w

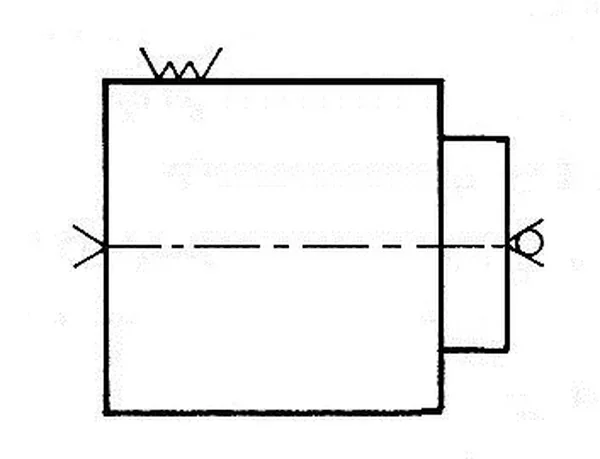

Rysunek wałka z symbolami mocowania na powierzchni i na czołach
A. kłach z zabierakiem.
B. imadle pryzmowym z podporą stałą.
C. podzielnicy z kłem stałym.
D. uchwycie szczękowym z podporami ruchomymi.
MEC.09Pytanie 675
Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Aby wykonać wał o średnim obciążeniu, konieczne jest użycie stali

A. stopowej o wysokich właściwościach wytrzymałościowych
B. niestopowej narzędziowej
C. stopowej narzędziowej
D. niestopowej wyższej jakości
MEC.09Pytanie 676
Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny

Średnicę podziałową przedstawionego na rysunku koła zębatego oznaczono symbolem

Ilustracja do pytania 36
A. D4
B. D6
C. D7
D. D5
MEC.09Pytanie 677
Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Najskuteczniejszym sposobem ochrony stali konstrukcyjnej o zwykłej jakości (np. S235) przed działaniem korozji jest

A. pokrycie powierzchni farbą ochronną emulsyjną
B. pokrycie powierzchni farbą ochronną na bazie akrylu
C. pokrycie powierzchni powłoką ochronną niemetalową
D. zrealizowanie polerowania powierzchni
MEC.09Pytanie 679
Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Aby uzyskać wytrzymałą i odporną na zużycie powłokę na stalowym elemencie (62 HRC), przy zachowaniu elastyczności rdzenia (30 HRC), stosuje się

A. chromowanie
B. borochromowanie
C. tlenoazotowanie
D. węgloutwardzanie
MEC.09Pytanie 680
Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Obróbka i technologie

Urządzenie przedstawione na rysunku stosuje się do

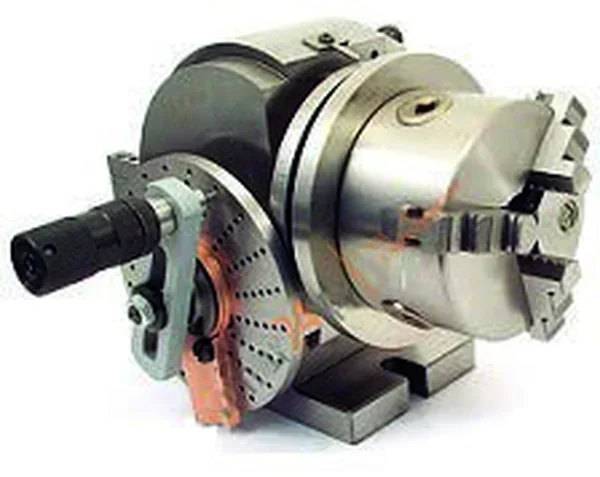

Zdjęcie urządzenia z uchwytem trzyszczękowym i tarczą z otworami
A. toczenia wałków stopniowanych.
B. wykonywania otworów współosiowych.
C. obwiedniowego frezowania uzębień.
D. frezowania rowków śrubowych.
