MEC.09 Pytanie 161
Organizacja i nadzorowanie pr…
W procesie produkcji masowej wykorzystuje się składanie wyrobów z
A. zastosowaniem selekcji części
B. całkowitą zamiennością części
C. zastosowaniem kompensacji
D. indywidualnym dopasowaniem części
Filtrowanie pytań
MEC.09 Pytanie 162
Organizacja i nadzorowanie pr…
Na wał o średnicy czopa łożyskowego wynoszącej 30 mm osadzono łożysko toczne. Szerokość gniazda pod łożysko wraz z podcięciem pod pierścień ustalający wynosi 16 mm. Wymagana nośność dynamiczna łożyska wynosi 13 kN. Na podstawie danych w tabeli wybierz numer łożyska kulkowego, które należy zastosować.
| Numer łożyska | d mm | D mm | B mm | C kN |
|---|---|---|---|---|
| 6006 | 30 | 55 | 13 | 13,3 |
| 6200 | 10 | 30 | 9 | 5,72 |
| 6206 | 30 | 62 | 16 | 19,5 |
| 6306 | 30 | 72 | 19 | 28,5 |
| d – średnica wewnętrzna; D – średnica zewnętrzna; B – szerokość; C – nośność ruchowa | ||||
A. 6206
B. 6006
C. 6200
D. 6306
MEC.09 Pytanie 163
Organizacja i nadzorowanie pr…
Rysunek przedstawia wszystkie elementy składające się na dane urządzenie
A. czynnościowy
B. operacyjny
C. wykonawczy
D. złożeniowy
MEC.09 Pytanie 164
Organizacja i nadzorowanie pr…
Jaką średnicę wierzchołkową ma koło zębate z 48 zębami oraz modułem m = 2? Wykorzystaj wzór: dw = m ∙ (z + 2)
A. 100 mm
B. 91 mm
C. 96 mm
D. 48 mm
MEC.09 Pytanie 165
Organizacja i nadzorowanie pr…
Pierwszym krokiem w procesie technologicznym montażu jest działanie
A. pomiarów montażowych.
B. kompletacji elementów.
C. usunięcia konserwacji i mycia.
D. przeprowadzenia prób.
MEC.09 Pytanie 166
Organizacja i nadzorowanie pr…
Część mechaniczna o wymiarach 230 x 320 mm i grubości 5 mm, przedstawiana w całości na jednym rzucie, powinna być narysowana na papierze A4 w skali
A. 1:1
B. 1:2
C. 2:1
D. 5:1
MEC.09 Pytanie 167
Organizacja i nadzorowanie pr…
Czas potrzebny na wykonanie odlewu korpusu wiertarki promieniowej wynosi 50 godzin. Stawka za roboczogodzinę to 150 zł. Koszt materiałów na jeden korpus to 300 zł. Jaka jest całkowita cena jednego odlewu?
A. 5 800 zł
B. 16 200 zł
C. 12 600 zł
D. 7 800 zł
MEC.09 Pytanie 168
Organizacja i nadzorowanie pr…
Frezowanie rowka na wpust w wałku powinno być przeprowadzane
A. przed obróbką zgrubną
B. po obróbce kształtującej
C. po szlifowaniu
D. przed nakiełkowaniem
MEC.09 Pytanie 169
Organizacja i nadzorowanie pr…
Na podstawie tabeli dobierz gatunek stali do wykonania wału, wiedząc że maksymalna wartość rzeczywistych naprężeń na zginanie w cyklu wahadłowym jest równa 80 MPa.
| Gatunek stali | kfj [MPa] | ksj [MPa] | kfo [MPa] | ks [MPa] | |
|---|---|---|---|---|---|
| A. | St4N / S275 | 70 | 85 | 55 | 85 |
| B. | St5 / E295 | 80 | 95 | 60 | 90 |
| C. | St6 / E335 | 95 | 115 | 75 | 105 |
| D. | St7 / E360 | 110 | 130 | 85 | 115 |
| j – obciążenie zmienne jednostronne; o - obciążenie zmienne dwustronne | |||||
A. A.
B. D.
C. C.
D. B.
MEC.09 Pytanie 170
Organizacja i nadzorowanie pr…
Karta technologiczna do montażu nie zawiera
A. normy czasu pracy
B. wyposażenia technologicznego
C. wykazu narzędzi pomocniczych
D. numerów operacji
MEC.09 Pytanie 171
Organizacja i nadzorowanie pr…
Po wyprodukowaniu 1 000 sztuk wyrobu, całkowite koszty materiałów wyniosły 60 000 zł, koszty produkcji 10 000 zł, wydatki na płace 25 000 zł, a pozostałe koszty wyniosły 5 000 zł. Jaki jest koszt własny jednej sztuki gotowego wyrobu?
A. 5 zł
B. 1 000 zł
C. 100 zł
D. 50 zł
MEC.09 Pytanie 172
Organizacja i nadzorowanie pr…
Która jednostka miary ciśnienia pochodzi z jednostek układu SI?
A. Atmosfera
B. Paskal
C. Bar
D. Tor
MEC.09 Pytanie 173
Organizacja i nadzorowanie pr…
Aby zabezpieczyć korpus obrabiarki przed korozją, należy
A. pomalować
B. hartować
C. nawęglać
D. piaskować
MEC.09 Pytanie 174
Organizacja i nadzorowanie pr…
Aby wykonać rysunek korpusu o wymiarach zewnętrznych 600×400 mm na arkuszu A3, jaką podziałkę należy zastosować?
A. 2:1
B. 1:2
C. 5:1
D. 1:10
MEC.09 Pytanie 175
Organizacja i nadzorowanie pr…
Jakiego materiału nie wykorzystuje się do tymczasowego zabezpieczania elementów maszyn przed korozją?
A. Oleje i smary
B. Benzyna lakowa
C. Roztwór wosku
D. Tworzywo termoplastyczne
MEC.09 Pytanie 176
Organizacja i nadzorowanie pr…
Dokument, który zawiera sekwencję działań oraz istotne informacje potrzebne do realizacji określonej części, to
A. rysunek złożeniowy
B. karta technologiczna
C. karta operacyjna
D. rysunek wykonawczy
MEC.09 Pytanie 177
Organizacja i nadzorowanie pr…
Wyznacz naprężenia ściskające w stalowej podstawie o kwadratowym kształcie z bokiem 100 mm, na którą działa siła 150 kN?
A. 150 MPa
B. 1,5 MPa
C. 15 MPa
D. 1500 MPa
MEC.09 Pytanie 178
Organizacja i nadzorowanie pr…
Skrót, którym określa się metodę chemicznego osadzania powłok z gazu, to
A. PVD
B. CNP
C. HRC
D. CVD
MEC.09 Pytanie 179
Organizacja i nadzorowanie pr…
W celu czasowego zabezpieczenia przed korozją elementów maszyn w magazynach wykorzystuje się
A. ochronę katodową
B. oleje konserwacyjne
C. cynkowanie
D. emaliowanie
MEC.09 Pytanie 180
Organizacja i nadzorowanie pr…
Dokładny pomiar małych kątów metodą pośrednią powinien być przeprowadzony
A. liniałem krawędziowym
B. liniałem sinusowym
C. kątownikiem krawędziowym
D. kątownikiem walcowym
MEC.09 Pytanie 181
Organizacja i nadzorowanie pr…
Sworznie charakteryzujące się wysoką twardością powierzchni oraz ciągliwością rdzenia są produkowane ze stali
A. do ulepszania cieplnego
B. narzędziowej stopowej
C. ogólnego przeznaczenia
D. narzędziowej węglowej
MEC.09 Pytanie 182
Organizacja i nadzorowanie pr…
Określ koszt naprawy podzespołu, w trakcie której wymieniono: 8 szt. śrub mocujących, dwa łożyska toczne oraz 2 uszczelki w czasie 3,5 godziny.
| Rodzaj elementu | Cena jednostkowa zł |
|---|---|
| Śruba mocująca | 2,50 |
| Kołek ustalający | 1,20 |
| Łożysko toczne | 35,00 |
| Łożysko ślizgowe | 40,00 |
| Uszczelka | 4,50 |
| Koszt 1 roboczogodziny | 72,00 |
A. 361,00 zł
B. 351,00 zł
C. 294,00 zł
D. 304,00 zł
MEC.09 Pytanie 183
Organizacja i nadzorowanie pr…
W procesie przygotowania technologicznego nie jest konieczne stworzenie
A. analizy technologiczności konstrukcji
B. norm czasu pracy
C. wykazu pomocy warsztatowych
D. projektu technicznego
MEC.09 Pytanie 184
Organizacja i nadzorowanie pr…
Kiedy wałek ślimakowy w przekładni ślimakowej jest wykonany z żeliwa, wieniec ślimacznicy (koła ślimakowego) o dużej średnicy powinien być wykonany
A. z brązu
B. z staliwa
C. z stali
D. z mosiądzu
MEC.09 Pytanie 185
Organizacja i nadzorowanie pr…
Ciągliwe żeliwo jest uzyskiwane z żeliwa
A. sferoidalnego
B. białego
C. modyfikowanego
D. szarego
MEC.09 Pytanie 186
Organizacja i nadzorowanie pr…
Jakim narzędziem najlepiej zmierzyć grubość zęba na średnicy podziałowej koła zębatego?
A. Suwmiarką uniwersalną
B. Suwmiarką modułową
C. Średnicówką
D. Czujnikiem zegarowym
MEC.09 Pytanie 187
Organizacja i nadzorowanie pr…
Oblicz efektywność linii produkcyjnej wałków stopniowanych, która w ciągu 5 godzin wyprodukowała o 10 sztuk mniej niż przewidywana norma wynosząca 200 sztuk?
A. 80%
B. 75%
C. 95%
D. 100%
MEC.09 Pytanie 188
Organizacja i nadzorowanie pr…

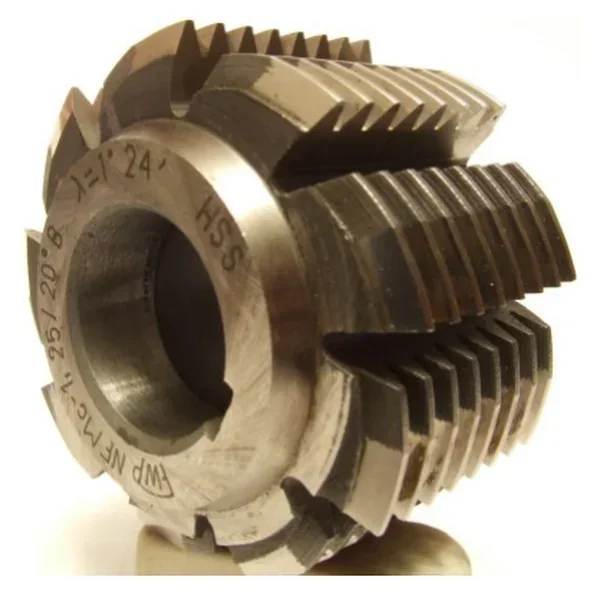

Która z metod obróbczych kół zębatych zwykle zapewnia najwyższą wydajność?
A. Frezowania obwiedniowego
B. Maaga
C. Strugania kopiowego
D. Fellowsa
MEC.09 Pytanie 189
Organizacja i nadzorowanie pr…
Na metalowe powłoki ochronne nie stosuje się
A. niklu
B. chromu
C. miedzi
D. wolframu
MEC.09 Pytanie 190
Organizacja i nadzorowanie pr…
Aby wyprodukować 50 sztuk kół zębatych o średnicy podziałowej Ø150 mm, konieczne jest zaplanowanie technologicznego procesu wytwarzania przy użyciu
A. obrabiarek dedykowanych oraz uproszczonej dokumentacji technologicznej
B. narzędzi uniwersalnych i szczegółowo opracowanej dokumentacji technologicznej
C. obrabiarek uniwersalnych oraz uproszczonej dokumentacji technologicznej
D. specjalistycznych narzędzi oraz obrabiarek ogólnego zastosowania
MEC.09 Pytanie 191
Organizacja i nadzorowanie pr…
W celu uniknięcia uszkodzenia łożyska w formie zatarcia nie powinno się przeprowadzać działań naprawczych w postaci
A. użycia bardziej miękkiego smaru oraz unikania nagłych przyspieszeń
B. wyboru nowego środka smarnego lub zmiany metody montażu
C. korekcji montażu, wprowadzenia obciążenia wstępnego lub doboru innego typu łożyska
D. zwiększenia wcisku i zwiększenia ilości oleju
MEC.09 Pytanie 192
Organizacja i nadzorowanie pr…
Jakie jest oznaczenie pasowania zgodnie z zasadą stałego otworu?
A. Ø25h7/P6
B. Ø35H7/p6
C. Ø30p6/H7
D. Ø40P6/h7
MEC.09 Pytanie 193
Organizacja i nadzorowanie pr…
Zespół działań związanych z równoczesną naprawą wszystkich zespołów w maszynie lub ich wymianą określamy mianem
A. przeglądu technicznego maszyny
B. naprawy średniej maszyny
C. remontu kapitalnego maszyny
D. obsługi okresowej maszyny
MEC.09 Pytanie 194
Organizacja i nadzorowanie pr…
Z jakiej stali produkowane są pierścienie łożysk tocznych, które oznaczone są symbolem?
A. C45
B. ŁH15
C. A10X
D. S235JR
MEC.09 Pytanie 195
Organizacja i nadzorowanie pr…
Jaki proces pozwala na uzyskanie powłoki o wyglądzie lustrzanej powierzchni?
A. Cynowanie zanurzeniowe
B. Chromowanie galwaniczne
C. Aluminiowanie natryskowe
D. Cynkowanie ogniowe
MEC.09 Pytanie 196
Organizacja i nadzorowanie pr…
Jakiego rodzaju obróbkę cieplną powinno się zastosować dla wału z materiału stalowego 45 (C45) przeznaczonego do pracy w warunkach dużego obciążenia?
A. Hartowanie klasyczne
B. Hartowanie powierzchniowe
C. Odpuszczanie wysokotemperaturowe
D. Ulepszanie cieplne
MEC.09 Pytanie 197
Organizacja i nadzorowanie pr…
W trakcie tworzenia rysunku koła zębatego, średnicę podziałową oznacza się linią
A. ciągłą
B. grubą
C. kreskową
D. punktową
MEC.09 Pytanie 198
Organizacja i nadzorowanie pr…
Jaką metodę obróbcza należy użyć do produkcji wału korbowego?
A. Walcowanie
B. Przeciąganie
C. Kucie
D. Tłoczenie
MEC.09 Pytanie 199
Organizacja i nadzorowanie pr…
Możliwość uniknięcia zjawiska narostu na narzędziu można osiągnąć poprzez
A. korzystanie z narzędzi ze stali szybkotnącej bez chłodzenia
B. zmianę prędkości skrawania
C. obniżenie kąta natarcia
D. używanie narzędzi z płaską powierzchnią natarcia
MEC.09 Pytanie 200
Organizacja i nadzorowanie pr…
Dokument, który stanowi podstawę do stworzenia procesu technologicznego montażu, to
A. instrukcja weryfikacji montażu
B. schemat montażu produktu
C. instrukcja montażu produktu
D. karta technologiczna do montażu
