Eksploatacja systemów mechatr…
Symbol zaworu hydraulicznego sterowanego dwiema cewkami przedstawiono na ilustracji
A. Symbol 3
B. Symbol 4
C. Symbol 2
D. Symbol 1
Filtrowanie pytań
ROL.08 Pytanie 42
Eksploatacja systemów mechatr…

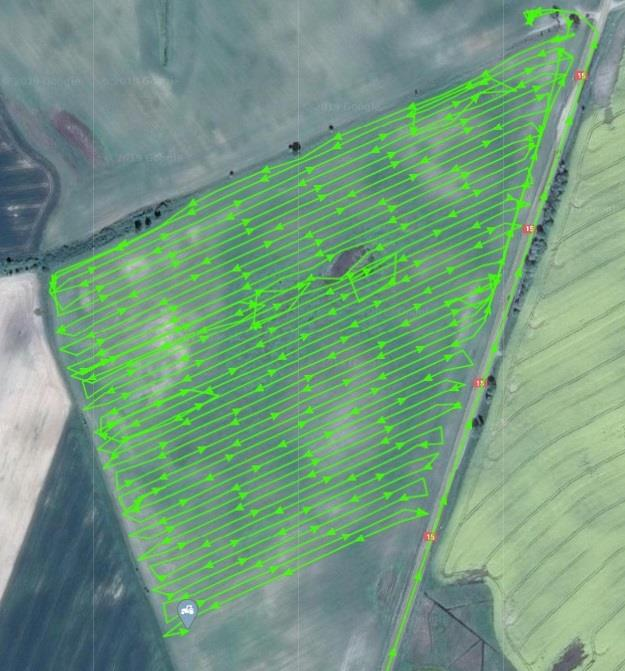

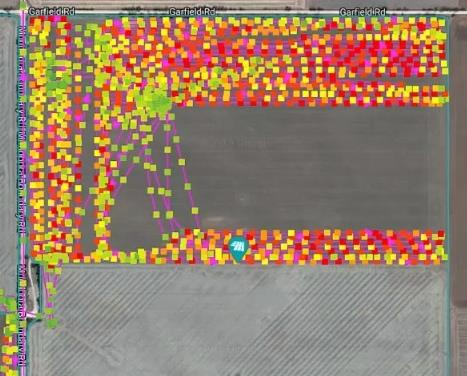

Na ilustracji przedstawiono
A. ślady przejazdów ciągnika.
B. ślady przejazdów kombajnu.
C. punkty pobierania próbek glebowych.
D. wyznaczanie ścieżek przejazdowych.
Eksploatacja systemów mechatr…

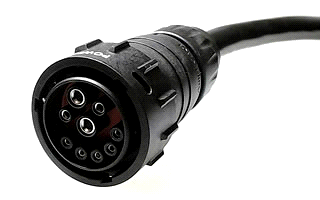

Na ilustracji przedstawiono wtyczkę
A. ISO-7241A.
B. hydrauliki zewnętrznej.
C. diagnostyczną.
D. ISOBUS.
Eksploatacja systemów mechatr…

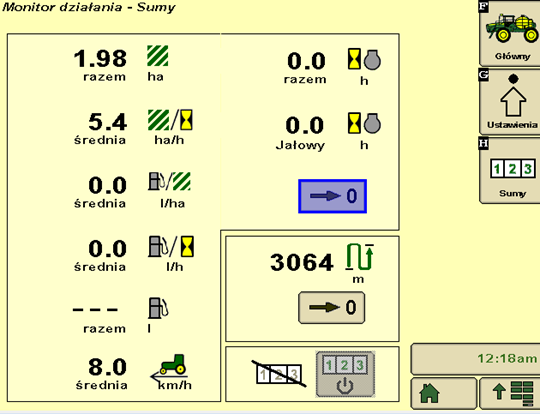

Ilość wykonanej pracy maszyny wskazuje na wyświetlaczu liczba
A. 3064
B. 5,4
C. 1,98
D. 8,0
Eksploatacja systemów mechatr…

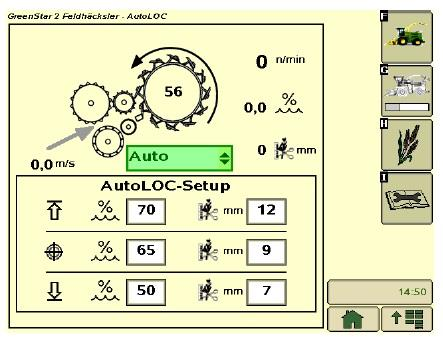

Na ilustracji przedstawiono widok wyświetlacza z wprowadzonymi parametrami do automatycznego ustawiania
A. szczeliny między walcami podającymi.
B. obrotów bębna młócącego.
C. długości sieczki.
D. liczby noży na bębnie.
ROL.08 Pytanie 46
Eksploatacja systemów mechatr…
Agregat o szerokości roboczej 6 m pracuje z prędkością roboczą 1,8 m/s. Współczynnik wykorzystania szerokości roboczej agregatu wynosi 0,8. Zastosowanie systemów rolnictwa precyzyjnego pozwoliło zwiększyć prędkość roboczą agregatu o 0,5 m/s i współczynnik wykorzystania szerokości roboczej o 0,2. Jaką wydajność będzie mieć teraz agregat?
A. 3.97 ha/h
B. 4,97 ha/h
C. 3,89 ha/h
D. 5,62 ha/h
Eksploatacja systemów mechatr…

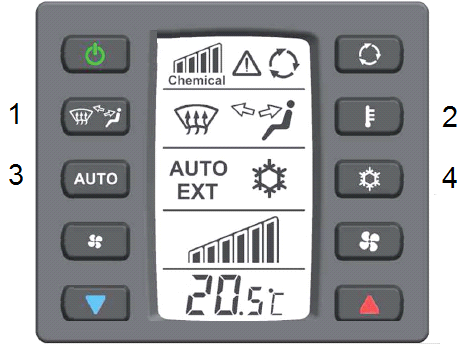

Który przycisk należy nacisnąć, aby sprawdzić temperaturę powietrza na zewnątrz pojazdu?
A. 4
B. 2
C. 3
D. 1
ROL.08 Pytanie 48
Eksploatacja systemów mechatr…

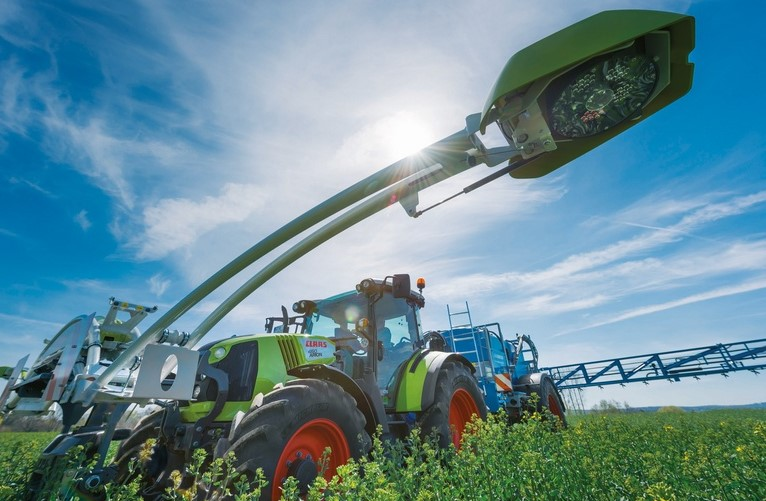

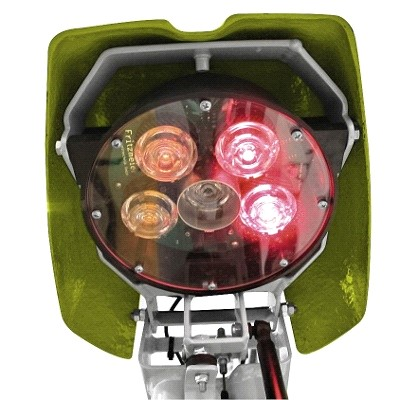

Na ilustracji przedstawiono głowicę
A. N-SENSOR z własnym źródłem światła.
B. Green Seeker z własnym źródłem światła.
C. N-SENSOR.
D. CROP SENSOR.
Eksploatacja systemów mechatr…

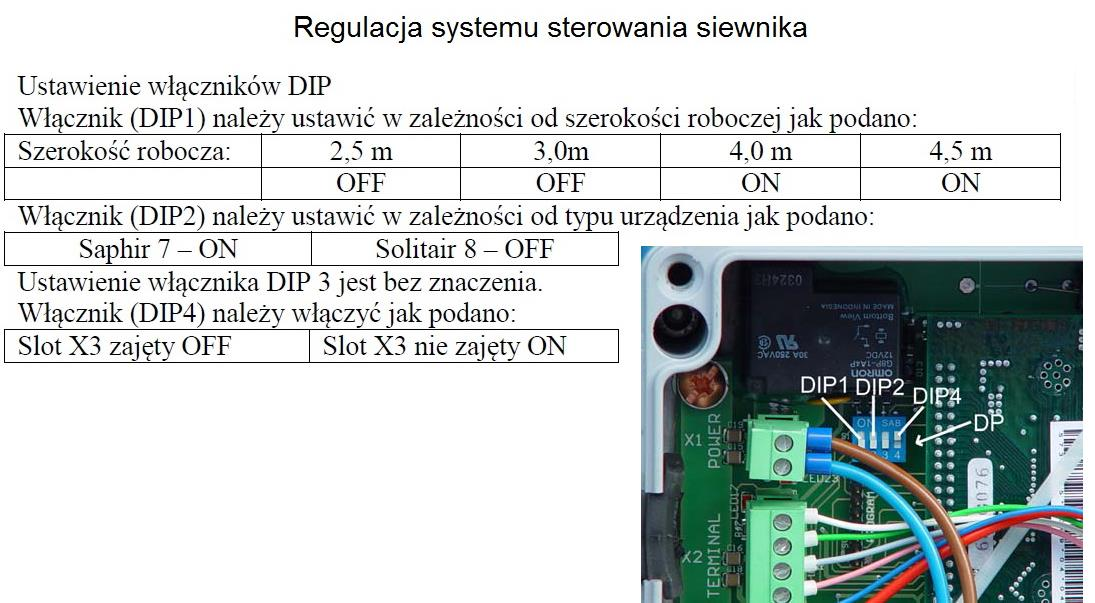

Jakie powinno być ustawienie włączników DIP dla pneumatycznego siewnika rzędowego Solitair 8 o szerokości 3 m, przy którym slot X3 w skrzynce zbiorczej nie jest zajęty?
A. DIP1 na OFF , DIP2 na OFF , DIP3 na ON, DIP4 na OFF.
B. DIP1 na ON , DIP2 na OFF , DIP3 na OFF, DIP4 na OFF.
C. DIP1 na OFF , DIP2 na OFF , DIP3 na OFF, DIP4 na ON.
D. DIP1 na ON , DIP2 na ON , DIP3 na OFF, DIP4 na ON.
ROL.08 Pytanie 50
Eksploatacja systemów mechatr…
Urządzenie typu N-sensor pokazane na ilustracji, umożliwiające zmienne dawkowanie azotu, wykorzystuje podczas działania
A. sygnał GPS i mapy plonów.
B. sygnał GPS i wysokość roślin.
C. pomiar odbicia światła od uprawy.
D. informacje z map aplikacyjnych.
ROL.08 Pytanie 51
Eksploatacja systemów mechatr…

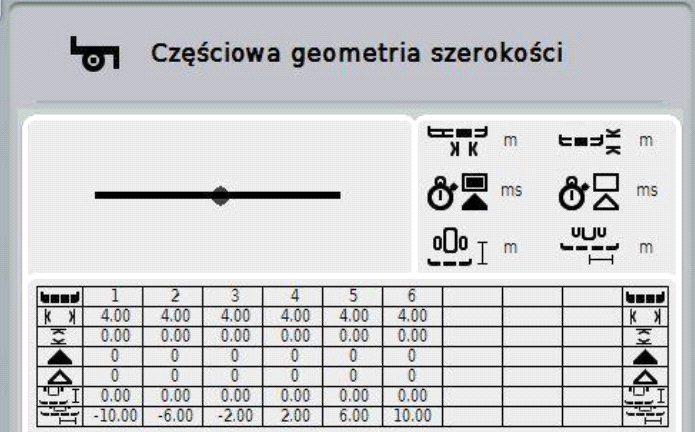

Na podstawie wskazań wyświetlacza terminala określ szerokość roboczą maszyny.
A. 16 m
B. 24 m
C. 4 m
D. 10 m
Eksploatacja systemów mechatr…

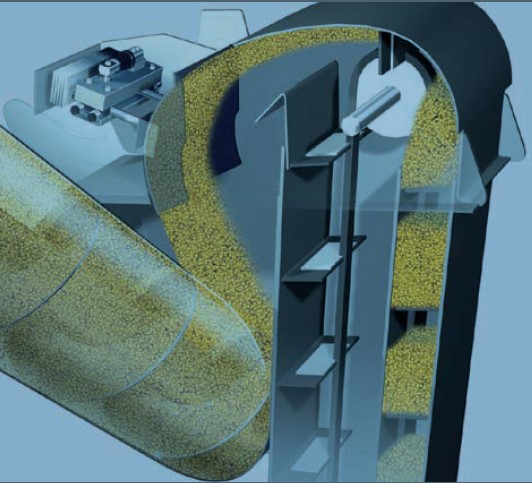

Czujnik przedstawiony na ilustracji służy w kombajnie zbożowym do pomiaru
A. plonu ziarna.
B. ilości zanieczyszczeń.
C. ilości uszkodzonych ziaren.
D. zawartości białka w ziarnie.
ROL.08 Pytanie 53
Eksploatacja systemów mechatr…
Na podstawie cennika oblicz, jaki będzie roczny koszt eksploatacji zestawu automatycznego kierowania z dokładnością ±3 cm, jeżeli okres ich użytkowania wynosi 10 lat.
| l. p. | Nazwa podzespołu | Koszt zakupu brutto |
|---|---|---|
| 1 | Kierownica, monitor, okablowanie | 32500 zł/zestaw |
| 2 | Odbiornik satelitarny SF 6000 | 16000 zł/szt |
| 3 | Sygnał SF 3 | 3500 zł/rok |
| 4 | Moduł JD Link | 5500 zł/sz |
A. 5 200 zł
B. 5 750 zł
C. 3 250 zł
D. 8 350 zł
ROL.08 Pytanie 54
Eksploatacja systemów mechatr…

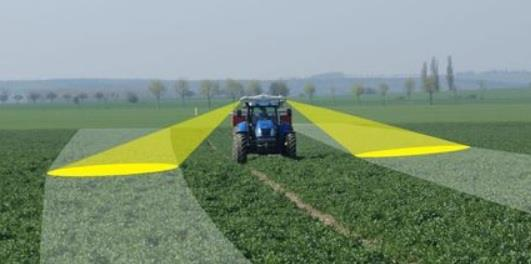

W jakim zabiegu wykorzystuje się system przedstawiony na ilustracji?
A. Aplikacji fungicydów w czasie rzeczywistym.
B. Aplikacji nawozów potasowych w czasie rzeczywistym.
C. Aplikacji herbicydów w czasie rzeczywistym.
D. Aplikacji nawozów azotowych w czasie rzeczywistym.
Eksploatacja systemów mechatr…
Podczas których prac z użyciem systemów rolnictwa precyzyjnego jest najczęściej wykorzystywana mapa zasobności gleby?
A. Siewu.
B. Zbioru roślin.
C. Nawożenia mineralnego.
D. Chemicznej ochrony roślin.
Eksploatacja systemów mechatr…

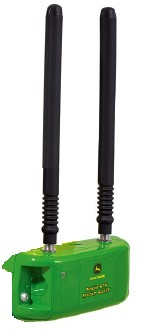

Ilustracja przedstawia
A. modem do odbioru sygnału RTK z sieci telefonii komórkowej.
B. modem do odbioru sygnału radiowego RTK.
C. odbiornik StarFire.
D. antenę StarFire.
ROL.08 Pytanie 57
Eksploatacja systemów mechatr…
Na rysunku przedstawiono
A. ślady przejazdów kombajnu.
B. punkty pobierania próbek glebowych.
C. wyznaczanie ścieżek przejazdowych.
D. monitoring zużycia paliwa.
ROL.08 Pytanie 58
Eksploatacja systemów mechatr…

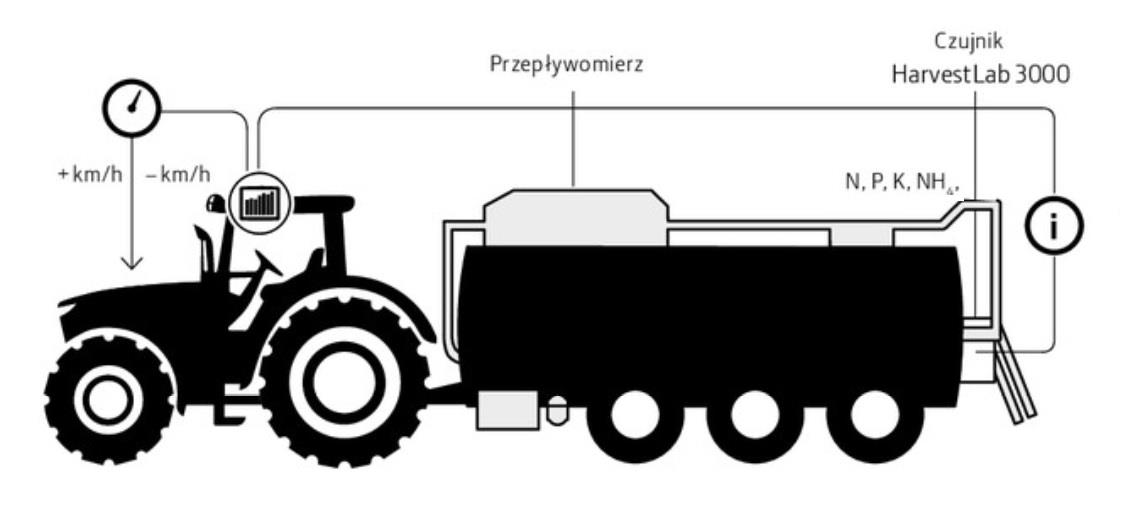

Agregat do aplikacji gnojowicy pokazany na rysunku pozwala na
A. wykonywanie nawożenia w okresie przymrozków.
B. wychwytywanie ciał stałych i zanieczyszczeń.
C. stały pomiar gęstości rozlewanego czynnika.
D. precyzyjne dawkowanie azotu, fosforu i potasu.
Eksploatacja systemów mechatr…

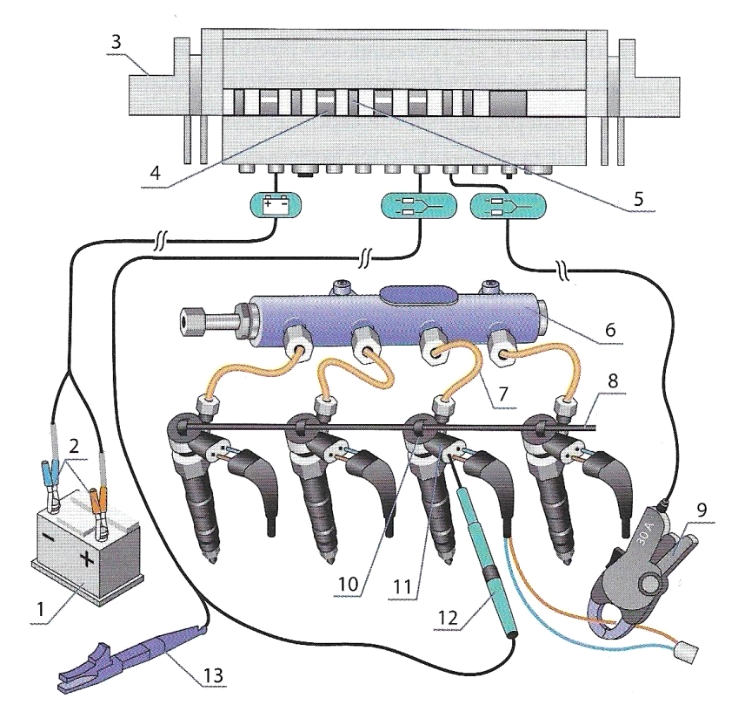

Na ilustracji przedstawiono badanie diagnostyczne
A. pompowtryskiwacza.
B. świecy żarowej.
C. wtryskiwacza.
D. świecy zapłonowej.
Eksploatacja systemów mechatr…

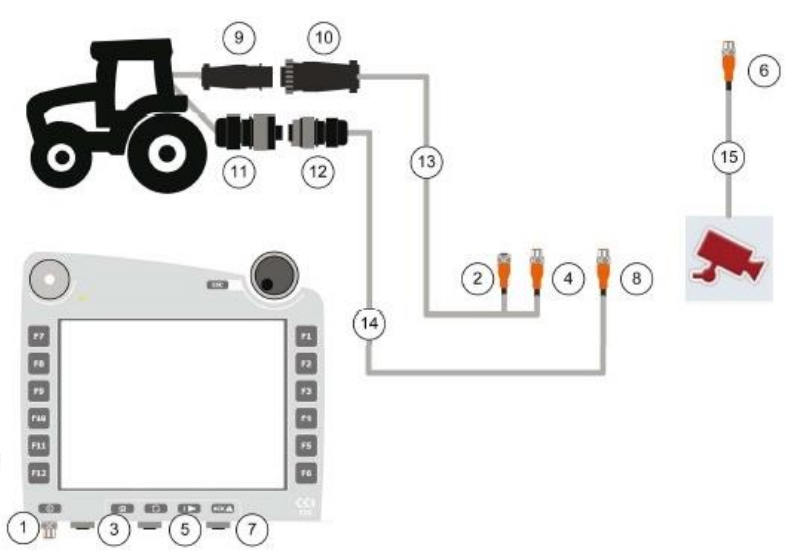

Który numer ma interfejs w terminalu, do którego należy podłączyć łącznik wtykowy oznaczony cyfrą 6?
| 1. | CAN1-IN terminalu |
| 2. | CAN1-IN M12 kabla ISOBUS (13) |
| 3. | CAN1-OUT terminalu |
| 4. | CAN1-OUT M12 kabla ISOBUS (13) |
| 5. | Video-IN terminalu |
| 6. | Video-IN M12 kabla kamery (15) |
| 7. | Sygnał (ISO11786) terminalu |
| 8. | Sygnał (ISO11786) M12 kabla sygnałowego (14) |
| 9. | ISOBUS złącze ciągnika w kabinie (Incab CPC) |
| 10. | ISOBUS złącze ciągnika na kablu ISOBUS (13) |
| 11. | ISO11786 Sygnałowe gniazdo wtykowe w ciągniku |
| 12. | ISO11786 wtyk sygnałowego gniazda wtykowego na kablu sygnałowym |
| 13. | ISOBUS kabel |
| 14. | Kabel sygnałowy |
| 15. | Kabel kamery |
A. 1
B. 5
C. 3
D. 7
ROL.08 Pytanie 61
Eksploatacja systemów mechatr…
Po zastosowaniu automatycznego prowadzenia maszyn rolniczych z dokładnością do 2,5 cm uzyskano 12% oszczędności paliwa. Oblicz roczną kwotę oszczędności przy uprawie 300 hektarów. Zużycie paliwa przed zastosowaniem automatycznego systemu prowadzenia wynosiło 30 litrów na hektar, a cena paliwa 5,00 zł.
A. 1 200,00 zł
B. 3 500,00 zł
C. 5 400,00 zł
D. 2 500,00 zł
Eksploatacja systemów mechatr…
Czujnik pomiaru objętości lub masy ziarna, prędkości jazdy kombajnu, szerokości zespołu żniwnego oraz położenia zespołu żniwnego to elementy systemu
A. map pokrycia.
B. automatycznego prowadzenia kombajnu.
C. synchronizacji pracy kombajnu i zestawów transportowych.
D. mapowania plonu.
ROL.08 Pytanie 63
Eksploatacja systemów mechatr…
Na ilustracji przedstawiony jest
A. regulator ciśnienia.
B. regulator natężenia prądu.
C. czujnik przechyłu.
D. przepływomierz.
ROL.08 Pytanie 64
Eksploatacja systemów mechatr…
Po zakończeniu prac polowych na czas zimy nawigację rolniczą należy
A. pozostawić w ciągniku podłączoną do zasilania.
B. wymontować z ciągnika i pozostawić w pomieszczeniu warsztatowym.
C. wymontować z ciągnika, oczyścić, umieścić w opakowaniu i pozostawić w ogrzewanym pomieszczeniu.
D. odłączyć od zasilania i pozostawić w ciągniku.
Eksploatacja systemów mechatr…
Gdzie znalazł zastosowanie elektroniczny system sterujący EHR?
A. W podnośniku hydraulicznym ciągnika.
B. W skrzyni przekładniowej ciągnika.
C. W pompie wtryskowej silnika.
D. W klimatyzacji ciągnika.
Eksploatacja systemów mechatr…
Zbilansowane nawożenie dotyczy przede wszystkim kontroli stosowania dawki
A. fosoru.
B. potasu.
C. wapna.
D. azotu.
Eksploatacja systemów mechatr…
Jaki typ czujnika jest stosowany przed bębnem w sieczkarni do wykrywania obecności elementów metalowych w podawanym materiale?
A. Magnetyczny.
B. Indukcyjny.
C. Optyczny.
D. Pojemnościowy.
Eksploatacja systemów mechatr…

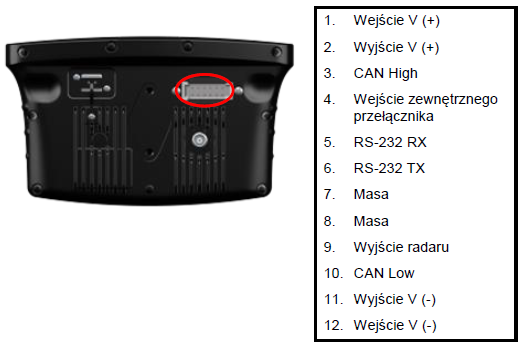

Na podstawie fragmentu dokumentacji (złącze typu Deutsch) styki portu komunikacyjnego oznaczono numerami
A. 1 i 2
B. 1 i 7
C. 4 i 12
D. 5 i 6
Eksploatacja systemów mechatr…

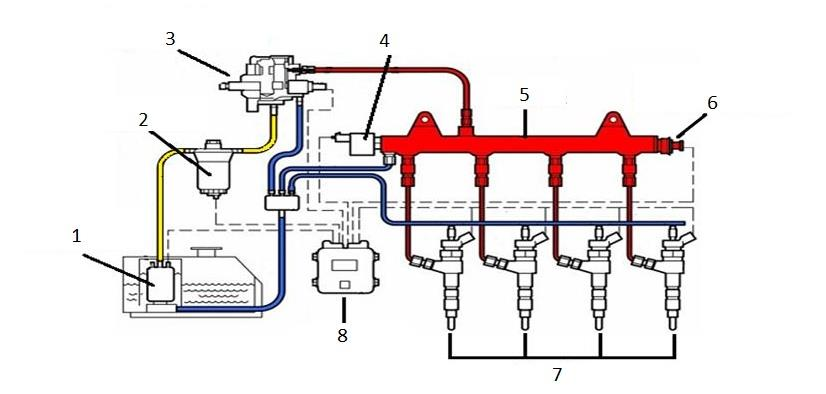

Którą cyfrą na schemacie układu paliwowego Common Rail oznaczona jest pompa wysokiego ciśnienia?
A. 3
B. 8
C. 1
D. 4
Eksploatacja systemów mechatr…

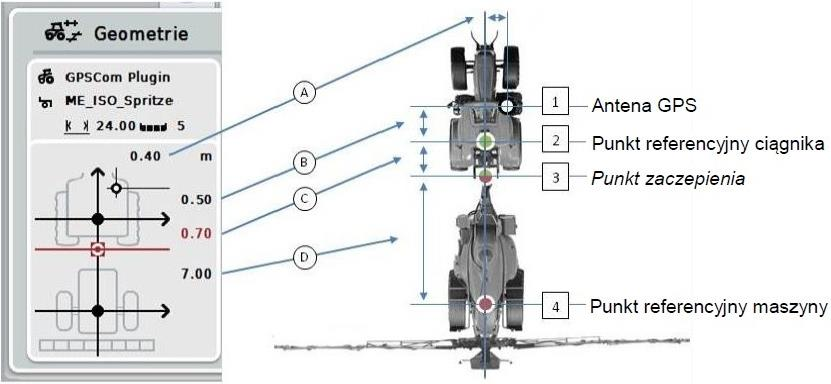

Odległość punktu referencyjnego ciągnika od anteny GPS w kierunku jazdy (równoległym do osi pojazdu) wynosi
A. 0,7 m
B. 0,4 m
C. 7,0 m
D. 0,5 m
ROL.08 Pytanie 71
Eksploatacja systemów mechatr…

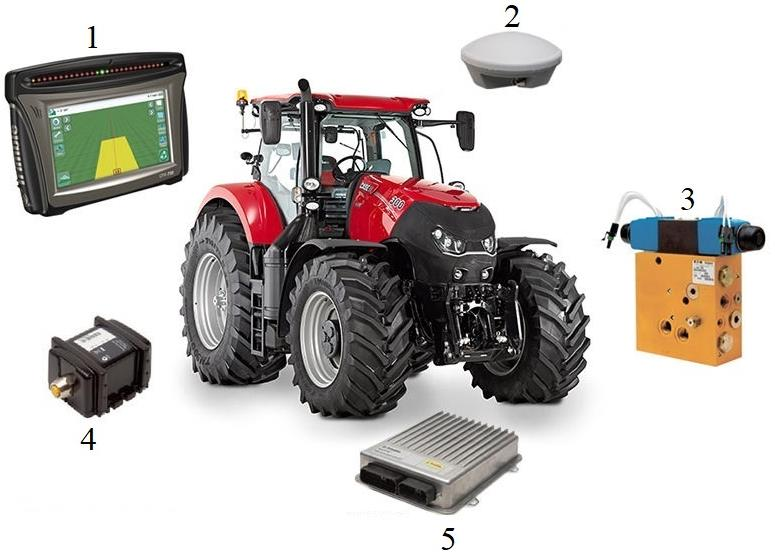

Którym numerem oznaczony jest hydrauliczny zawór sterujący układem kierowniczym?
A. Numerem 5
B. Numerem 3
C. Numerem 4
D. Numerem 2
Eksploatacja systemów mechatr…
Technologia wykorzystywana do pozycjonowania w czasie rzeczywistym z dokładnością kilku centymetrów to
A. RTK
B. EGR
C. GPS
D. MGR
Eksploatacja systemów mechatr…

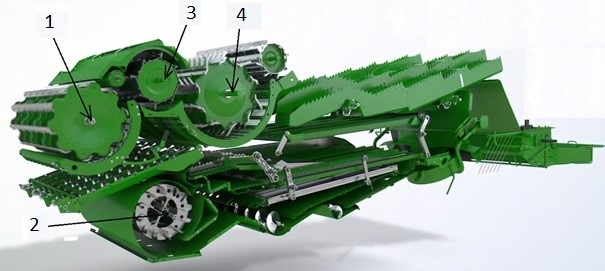

W którym z wałów należy zmienić obroty w celu poprawienia jakości separacji plew od nasion w kombajnie zbożowym?
A. 2
B. 1
C. 3
D. 4
Eksploatacja systemów mechatr…

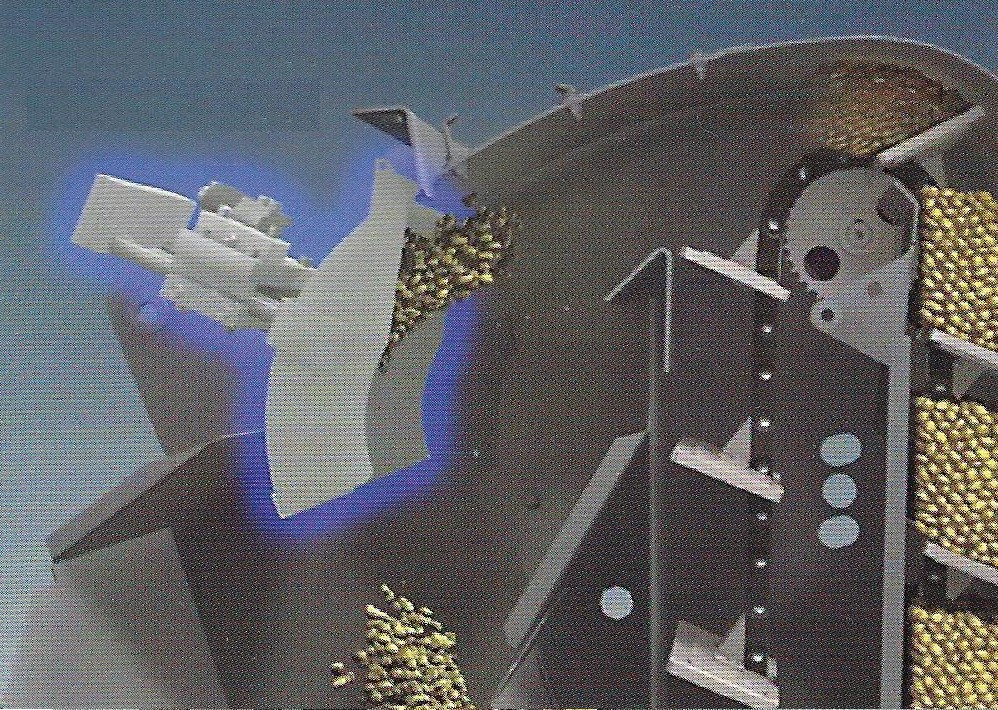

Widoczne na ilustracji urządzenie w kombajnie zbożowym to
A. czujnik wilgotności zboża.
B. analizator zanieczyszczenia ziarna.
C. czujnik pomiaru plonu.
D. analizator uszkodzenia ziarna.
Eksploatacja systemów mechatr…

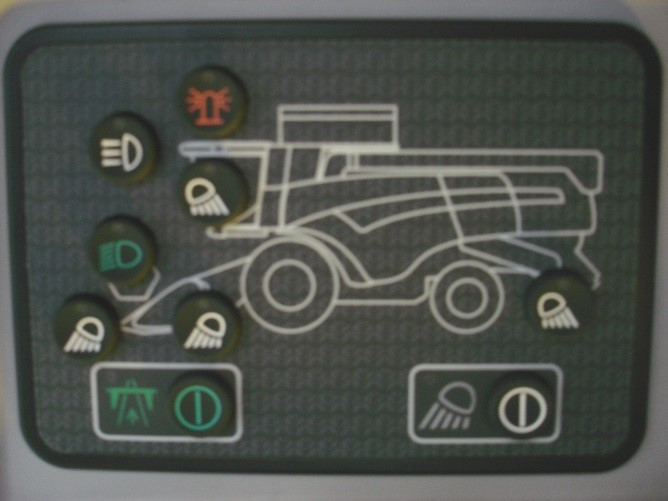

Panel służy do sterowania
A. sitami.
B. oświetleniem.
C. wysokością zespołu żniwnego.
D. obrotami nagarniacza.
Eksploatacja systemów mechatr…
Który z podanych elementów ramienia robota udojowego wykorzystuje do pracy czujniki optyczne?
A. Układ do czyszczenia i dezynfekcji strzyków.
B. Rurociąg do transportu mleka.
C. Pompa podciśnienia.
D. Układ do lokalizacji strzyków.
Eksploatacja systemów mechatr…

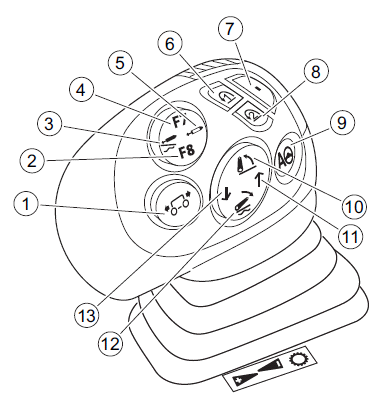

Programowalne przyciski dźwigni wielofunkcyjnej oznaczono numerami
A. 10 i 12
B. 7 i 9
C. 11 i 13
D. 2 i 4
Eksploatacja systemów mechatr…

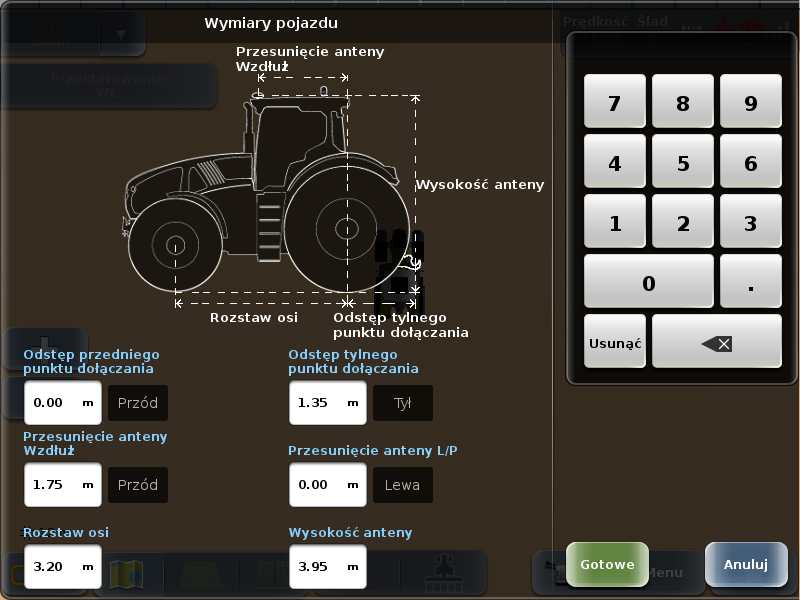

Zamieszczony zrzut ekranu przedstawiający wymiarowanie umieszczenia anteny GPS dotyczy ciągnika
| Parametr/Odległość | Ciągnik | |||
|---|---|---|---|---|
| I | II | III | IV | |
| Anteny od osi tylnej [m] | 1,75 | 1,80 | 1,75 | 1,60 |
| Końca zaczepu od osi tylnej [m] | 1,30 | 1,35 | 1,35 | 1,40 |
| Anteny od podłoża [m] | 3,90 | 3,80 | 3,95 | 3,90 |
| Rozstaw kół [m] | 3,35 | 3,30 | 3,20 | 3,40 |
A. II
B. III
C. I
D. IV
Eksploatacja systemów mechatr…

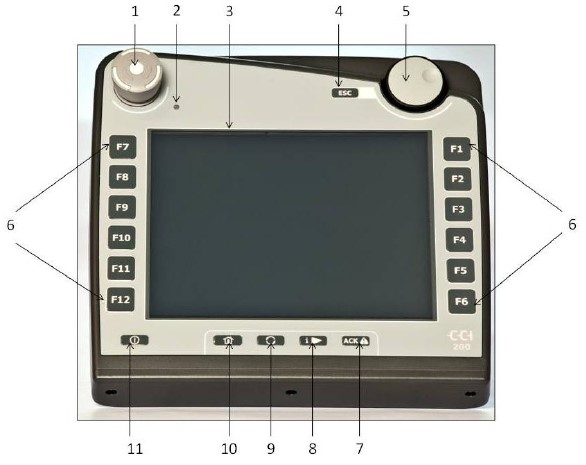

Którą cyfrą jest oznaczony przycisk funkcji „stop” na terminalu?
A. 5
B. 4
C. 8
D. 1
Eksploatacja systemów mechatr…

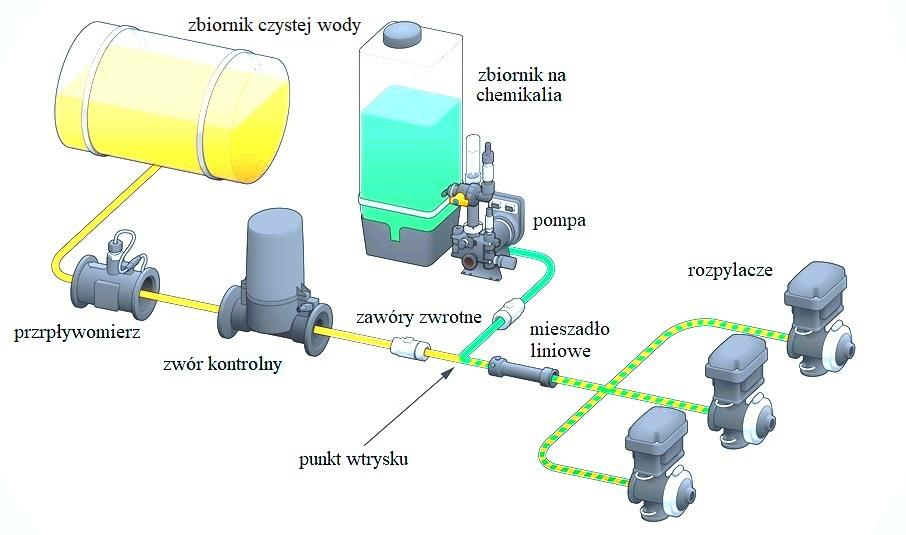

Przedstawiony na rysunku system stosowania zmiennej dawki środków ochrony roślin wykorzystuje
A. bezpośrednie wstrzykiwanie chemikaliów.
B. belki polowe o podwójnym systemie rozpylaczy.
C. zmianę ciśnienia pracy opryskiwacza.
D. specjalne rozpylacze pracujące w szerokim zakresie ciśnień.
