ROL.08Pytanie 81
Eksploatacja systemów mechatr…
Kategorie: Ekonomika i wydajność pracy
Wydajność pracy maszyny wskazuje na wyświetlaczu liczba
A. 8,0
B. 1,98
C. 5,4
D. 3064
- Strona główna
- Lista pytań
Lista pytań egzaminacyjnych
ROL.08Pytanie 82
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie Aplikacja nawozów i środków ochrony roślin ISOBUS i terminale sterujące
Na której ilustracji przedstawiono uprawę, wysianą z zastosowaniem siewnika posiadającego funkcję Curve Compensation?
A. Ilustracja 2
B. Ilustracja 4
C. Ilustracja 1
D. Ilustracja 3
ROL.08Pytanie 83
Eksploatacja systemów mechatr…
Kategorie: Czujniki i elementy pomiarowe Aplikacja nawozów i środków ochrony roślin
Zamontowanie na belce polowej opryskiwacza czujników ultradźwiękowych umożliwia zastosowanie systemu
A. automatycznej obsługi sekcji opryskiwacza.
B. automatycznego utrzymania stałej odległości belki polowej od powierzchni łanu.
C. automatycznego utrzymania stałej ilości cieczy na jednostkę powierzchni.
D. automatycznego składania belki polowej po napotkaniu przeszkody.
ROL.08Pytanie 84
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie Czujniki i elementy pomiarowe ISOBUS i terminale sterujące
Pokazany na ilustracji system aktywnego prowadzenia narzędzia zintegrowany z ciągnikiem, umożliwia
A. automatyczną regulację głębokości pracy maszyny.
B. automatyczne prowadzenie maszyny po polu względem rzędów uprawy.
C. ręczne sterowanie ustawieniem maszyny względem rzędów uprawy.
D. ręczne sterowanie ustawieniem maszyny względem ciągnika.
ROL.08Pytanie 85
Eksploatacja systemów mechatr…
Kategorie: Czujniki i elementy pomiarowe Kombajny i maszyny zbierające

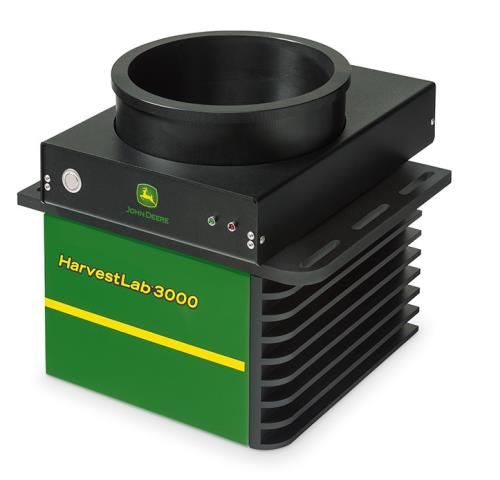

Czujnik przedstawiony na ilustracji służy w kombajnie zbożowym do pomiaru
A. ilości uszkodzonych ziaren.
B. plonu ziarna.
C. ilości zanieczyszczeń.
D. zawartości białka w ziarnie.
ROL.08Pytanie 86
Eksploatacja systemów mechatr…
Kategorie: Czujniki i elementy pomiarowe Diagnostyka, kalibracja i naprawa
Którym numerem na przedstawionym schemacie oznaczony jest radarowy czujnik prędkości ciągnika rolniczego?
A. 6
B. 8
C. 2
D. 3
ROL.08Pytanie 87
Eksploatacja systemów mechatr…
Kategorie: Czujniki i elementy pomiarowe Diagnostyka, kalibracja i naprawa Ekonomika i wydajność pracy
Na podstawie danych z tabeli określ koszt diagnozowania i wymiany wszystkich czujników w układzie zasilania silnika.
| Lp. | Towar / usługa | Koszt [zł brutto] |
|---|---|---|
| 1 | Czujnik temperatury paliwa | 150,00 |
| 2 | Czujnik temperatury silnika | 50,00 |
| 3 | Czujnik położenia wału rozrządu silnika | 300,00 |
| 4 | Diagnostyka czujnika | 100,00 |
| 5 | Wymiana czujnika poz. 1 i 2 | 200,00 |
| 6 | Wymiana czujnika poz. 3 | 400,00 |
A. 1 200,00 zł
B. 1 600,00 zł
C. 1 400,00 zł
D. 1 800,00 zł
ROL.08Pytanie 88
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie ISOBUS i terminale sterujące Diagnostyka, kalibracja i naprawa

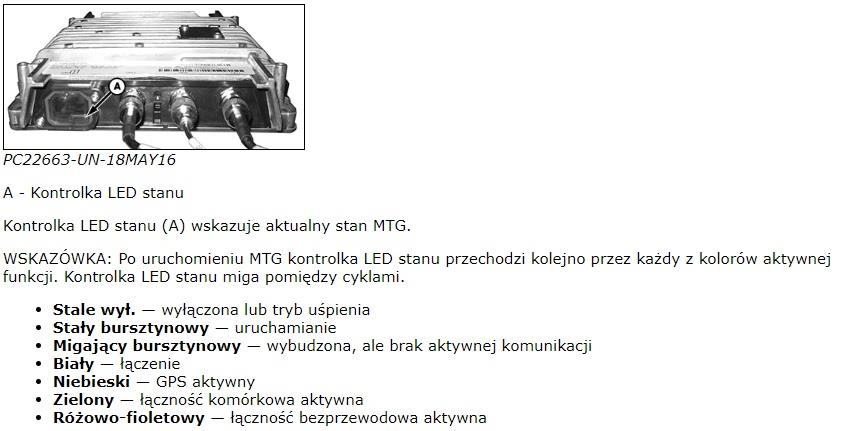

Jakim kolorem kontrolka LED stanu pracy modułu telematycznego MTG, informuje o aktywnym statusie przesyłania danych?
A. Niebieskim.
B. Migającym bursztynowym.
C. Zielonym.
D. Białym.
ROL.08Pytanie 89
Eksploatacja systemów mechatr…
Kategorie: Diagnostyka, kalibracja i naprawa
Algorytm diagnozowania usterek elektronicznych rozpoczyna się od
A. usunięcia kodów błędów.
B. interpretacji kodów błędów i ich opisu.
C. weryfikacji usterki.
D. kontroli pamięci błędów.
ROL.08Pytanie 90
Eksploatacja systemów mechatr…
Kategorie: Kombajny i maszyny zbierające
System AUTO CLEANING przedstawiony na rysunku umożliwia
A. automatyczną zmianę obrotów nagarniacza.
B. kontrolę prędkości jazdy kombajnu.
C. automatyczną zmianę ustawienia sit.
D. kontrolę wydajności zbioru.
ROL.08Pytanie 91
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie

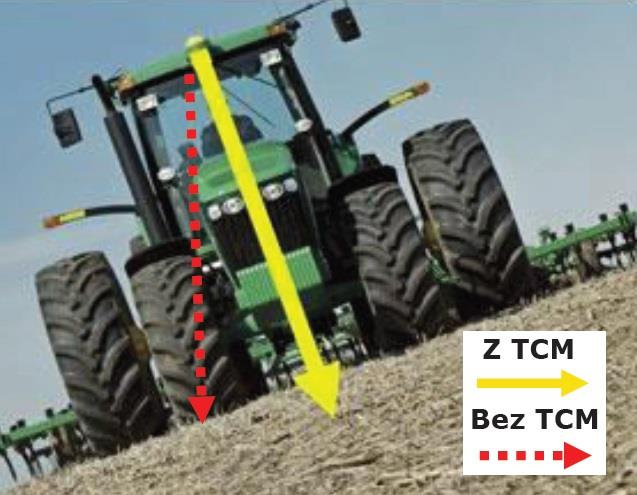

Którym skrótem określa się moduł kompensacji terenu?
A. TCM
B. EGR
C. GPS
D. RTK
ROL.08Pytanie 92
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie Ekonomika i wydajność pracy
Oblicz, jaki będzie roczny koszt eksploatacji zestawu automatycznego sterowania z sygnałem korekcyjnym RTK oraz elementów wchodzących w skład stacji bazowej, jeżeli okres ich użytkowania wynosi 10 lat.
| Cennik urządzeń | ||
|---|---|---|
| L.p. | Nazwa podzespołu | Koszt zakupu brutto |
| 1 | Zestawu automatycznego kierowania | 32 000 zł/zestaw |
| 2 | Odbiornik satelitarny SF 6000 | 15 000 zł/szt |
| 3 | Moduł MTG | 600 zł/szt |
| 4 | Radio RTK | 500 zł/szt |
| 5 | Roczny abonament za sygnał o dokładności 2,5 cm | 1 500 zł |
A. 4 700 zł
B. 6 310 zł
C. 5 350 zł
D. 7 500 zł
ROL.08Pytanie 93
Eksploatacja systemów mechatr…
Kategorie: ISOBUS i terminale sterujące
Na ilustracji przedstawiono wyświetlacz ciągnika, w którym aktualny bieg i bieg wybrany do wykonania nawrotów oznaczone są
A. A i B2
B. A i B3
C. B2 i B3
D. B2 i B2
ROL.08Pytanie 94
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie ISOBUS i terminale sterujące Diagnostyka, kalibracja i naprawa
W wyniku uciągu bocznego nastąpiło prostopadłe przesunięcie maszyny które spowodowało, że maszyna o szerokości roboczej 5 m zostawia po dwóch przejazdach pas o szerokości 9,80 m. Na podstawie dokonanej analizy schematu i fragmentu instrukcji obsługi wskaż, jaką wartość należy wpisać w terminalu jako przesunięcie?
| Ustalenie i ustawienie przesunięcia urządzenia: |
| - Ustawić prawidłową szerokość roboczą dołączonego urządzenia |
| - Pokrycie ustawić na 0,00 m |
| - Przejechać ślad 0 w obu kierunkach z uaktywnionym autopilotem |
| - Zmierzyć na podłożu przesunięcie śladu między oboma kierunkami jazdy w śladzie 0 |
| - Wartość pomiaru podzielić przez 2 i wpisać, jako przesunięcie urządzenia w Terminalu. |
| - Test: Przy prawidłowym wprowadzeniu, ślady przejazdów dla obu kierunków jazdy w śladzie 1 i we wszystkich następnych muszą mieć takie samo pokrycie. |
A. 5 cm
B. 20 cm
C. 40 cm
D. 10 cm
ROL.08Pytanie 95
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie Diagnostyka, kalibracja i naprawa
W ramach codziennych czynności kontrolnych AutoTraka należy sprawdzić
A. wysokość odbiornika GPS.
B. mechanikę układu kierowniczego.
C. kalibrację modułu kompensacji terenu.
D. wiązękę przewodów elektrycznych.
ROL.08Pytanie 96
Eksploatacja systemów mechatr…
Kategorie: ISOBUS i terminale sterujące
Gdzie znalazł zastosowanie elektroniczny system sterujący EHR?
A. W klimatyzacji ciągnika.
B. W skrzyni przekładniowej ciągnika.
C. W podnośniku hydraulicznym ciągnika.
D. W pompie wtryskowej silnika.
ROL.08Pytanie 97
Eksploatacja systemów mechatr…
Kategorie: Ekonomika i wydajność pracy
Oblicz wydajność agregatu składającego się z ciągnika z zainstalowanym systemem koordynującym funkcje pojazdu podczas nawrotów i pługa sześcioskibowego. Agregat pracuje 12 godzin w ciągu dnia. Parametry pracy agregatu: – szerokość pracy wynosi 2,1 m – prędkość jazdy wynosi 6 km/h – wydajność efektywna czasu pracy wynosi 80% czasu ogólnego zmiany.
A. 12,1 ha
B. 18.8 ha
C. 15,1 ha
D. 10,6 ha
ROL.08Pytanie 98
Eksploatacja systemów mechatr…
Kategorie: Diagnostyka, kalibracja i naprawa
Na ilustracji przedstawiono badanie diagnostyczne
A. świecy żarowej.
B. pompowtryskiwacza.
C. wtryskiwacza.
D. świecy zapłonowej.
ROL.08Pytanie 99
Eksploatacja systemów mechatr…
Kategorie: Czujniki i elementy pomiarowe ISOBUS i terminale sterujące Ekonomika i wydajność pracy
Roztrząsacz obornika ma zostać wyposażony w system ISOBUS, bez możliwości korzystania z sygnału GPS. Odległość komputera od gniazda ISOBUS wynosi 3 m. Aby system właściwie funkcjonował należy zamontować czujnik prędkości jazdy, obrotomierze w liczbie 4 sztuk i czujnik pozycji roboczej. Korzystając z tabeli określ, jaki będzie koszt zakupu części do modernizacji roztrząsacza obornika.
| Lp. | Nazwa części | Cena jednostkowa [zł brutto] |
|---|---|---|
| 1. | Komputer ISOBUS dla roztrząsaczy | 2800.00 |
| 2. | Rozdzielacz sygnałów | 1600.00 |
| 3. | Kabel do gniazda ISOBUS. 1m | 800.00 |
| Kabel do gniazda ISOBUS. 2.5m | 850.00 | |
| Kabel do gniazda ISOBUS. 4m | 900.00 | |
| 4. | Czujnik prędkości, kabel 6m, 12 magnesów | 250.00 |
| Czujnik prędkości GPS | 1200.00 | |
| 5. | Czujnik pozycji roboczej, kabel 5m | 160.00 |
| 6. | Obrotomierz, kabel 6m | 200.00 |
A. 6460,00 zł
B. 7460,00 zł
C. 6510,00 zł
D. 6860,00 zł
ROL.08Pytanie 100
Eksploatacja systemów mechatr…
Kategorie: Kombajny i maszyny zbierające
W którym z wałów należy zmienić obroty w celu poprawienia jakości separacji plew od nasion w kombajnie zbożowym?
A. 1
B. 2
C. 4
D. 3
ROL.08Pytanie 101
Eksploatacja systemów mechatr…
Kategorie: ISOBUS i terminale sterujące
System ISOBUS umożliwia operatorowi ciągnika
A. przesyłanie danych do centrum operacyjnego za pomocą sygnału radiowego.
B. obsługę różnych maszyn z wykorzystaniem wyświetlacza jednej konsoli.
C. jednoczesną obsługę wielu maszyn i kilku różnych wyświetlaczy.
D. zarządzanie współpracującą maszyną za pomocą dwóch konsoli.
ROL.08Pytanie 102
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie ISOBUS i terminale sterujące Ekonomika i wydajność pracy
Który parametr maszyny należy wprowadzić do komputera ciągnika, aby działał system automatycznego prowadzenia równoległego (Parallel Traking)?
A. Odległość zaczepu od anteny GPS.
B. Szerokość roboczą.
C. Całkowitą długość.
D. Wydajność teoretyczną.
ROL.08Pytanie 103
Eksploatacja systemów mechatr…
Kategorie: Aplikacja nawozów i środków ochrony roślin ISOBUS i terminale sterujące Ekonomika i wydajność pracy
Które przyciski służą do regulacji szerokości roboczej?
A. 5 i 6
B. 3 i 4
C. 1 i 2
D. 7 i 8
ROL.08Pytanie 104
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie

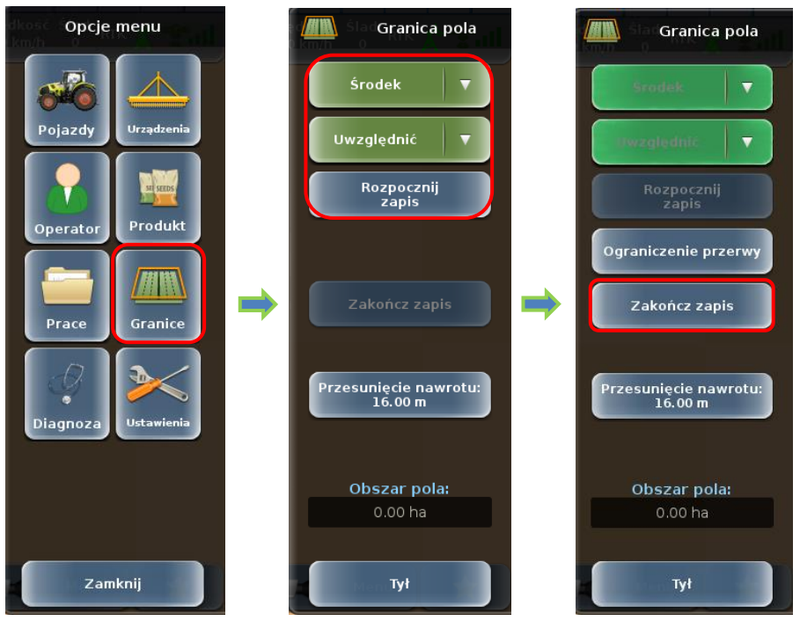

Korzystając ze stacji RTK, granice pola należy rejestrować
A. tylko raz.
B. raz w miesiącu.
C. co roku.
D. każdorazowo przed rozpoczęciem prac.
ROL.08Pytanie 105
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie Ekonomika i wydajność pracy
Na podstawie cennika oblicz, jaki będzie roczny koszt eksploatacji zestawu automatycznego kierowania z dokładnością ±3 cm, jeżeli okres ich użytkowania wynosi 10 lat.
| l. p. | Nazwa podzespołu | Koszt zakupu brutto |
|---|---|---|
| 1 | Kierownica, monitor, okablowanie | 32500 zł/zestaw |
| 2 | Odbiornik satelitarny SF 6000 | 16000 zł/szt |
| 3 | Sygnał SF 3 | 3500 zł/rok |
| 4 | Moduł JD Link | 5500 zł/sz |
A. 3 250 zł
B. 5 200 zł
C. 5 750 zł
D. 8 350 zł
ROL.08Pytanie 106
Eksploatacja systemów mechatr…
Kategorie: Czujniki i elementy pomiarowe Aplikacja nawozów i środków ochrony roślin
Na ilustracji przedstawiony jest
A. regulator natężenia prądu.
B. czujnik przechyłu.
C. regulator ciśnienia.
D. przepływomierz.
ROL.08Pytanie 107
Eksploatacja systemów mechatr…
Kategorie: Diagnostyka, kalibracja i naprawa
Do przesterowania elektrozaworu przedstawionego na rysunku należy zastosować
A. wkrętak krzyżakowy.
B. wybijak o odpowiedniej średnicy.
C. wkrętak płaski.
D. klucz imbusowy.
ROL.08Pytanie 108
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie ISOBUS i terminale sterujące
Podstawowy pakiet do automatycznego prowadzenia maszyny po polu zawiera:
A. odbiornik satelitarny, wyświetlacz i radio RTK.
B. wyświetlacz, kierownicę automatyczną i odbiornik satelitarny.
C. kierownicę automatyczną, odbiornik satelitarny i radio RTK.
D. radio RTK, wyświetlacz i kierownicę automatyczną.
ROL.08Pytanie 109
Eksploatacja systemów mechatr…
Kategorie: Czujniki i elementy pomiarowe Kombajny i maszyny zbierające Ekonomika i wydajność pracy
Który sposób pracy kombajnem nie wpływa na dokładność zebranych informacji podczas tworzenia map plonów?
A. Zbiór pełną szerokością roboczą zespołu żniwnego.
B. Częste zatrzymywane kombajnu.
C. Przemieszczania się po polu z opuszczonym hederem, kiedy łan roślin nie jest koszony.
D. Nagłe zmiany prędkości jazdy kombajnu.
ROL.08Pytanie 110
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie Kombajny i maszyny zbierające ISOBUS i terminale sterujące

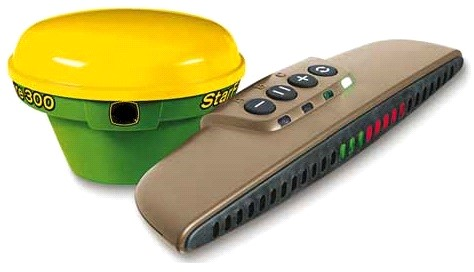

Odbiornik GPS i pasek diodowy można zastosować do
A. prowadzenia równoległego.
B. systemu EHR.
C. automatycznej kontroli załadunku AKZ.
D. synchronizacji kombajnu z ciągnikiem.
ROL.08Pytanie 111
Eksploatacja systemów mechatr…
Kategorie: Aplikacja nawozów i środków ochrony roślin
Podczas których prac z użyciem systemów rolnictwa precyzyjnego jest najczęściej wykorzystywana mapa zasobności gleby?
A. Zbioru roślin.
B. Siewu.
C. Nawożenia mineralnego.
D. Chemicznej ochrony roślin.
ROL.08Pytanie 112
Eksploatacja systemów mechatr…
Kategorie: ISOBUS i terminale sterujące Diagnostyka, kalibracja i naprawa
Jakie powinno być ustawienie włączników DIP dla pneumatycznego siewnika rzędowego Solitair 8 o szerokości 3 m, przy którym slot X3 w skrzynce zbiorczej nie jest zajęty?
A. DIP1 na OFF , DIP2 na OFF , DIP3 na OFF, DIP4 na ON.
B. DIP1 na OFF , DIP2 na OFF , DIP3 na ON, DIP4 na OFF.
C. DIP1 na ON , DIP2 na ON , DIP3 na OFF, DIP4 na ON.
D. DIP1 na ON , DIP2 na OFF , DIP3 na OFF, DIP4 na OFF.
ROL.08Pytanie 113
Eksploatacja systemów mechatr…
Kategorie: Ekonomika i wydajność pracy
Określ minimalną moc ciągnika rolniczego do współpracy z agregatem uprawowym o szerokości roboczej 6 m, którego zapotrzebowanie mocy na 1 metr szerokości wynosi 25 kW, a optymalne obciążenie ciągnika powinno wynosić 80% jego mocy znamionowej.
A. 177 kW
B. 188 kW
C. 150 kW
D. 158 kW
ROL.08Pytanie 114
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie ISOBUS i terminale sterujące Ekonomika i wydajność pracy
Który parametr należy wprowadzić do nawigacji, aby zapewnić prawidłowe wykorzystanie narzędzia podczas pracy?
A. Szerokość roboczą narzędzia.
B. Głębokość roboczą narzędzia.
C. Szerokość roboczą ciągnika.
D. Prędkość roboczą ciągnika.
ROL.08Pytanie 115
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie Czujniki i elementy pomiarowe Kombajny i maszyny zbierające
Przeniesienie zespołu elektrycznej kierownicy z ciągnika do kombajnu innej marki wymaga zamontowania
A. hydraulicznego zaworu proporcjonalnego.
B. czujnika kąta skrętu kół.
C. adaptera (przejściówki) do montażu kierownicy.
D. modemu do odbioru sygnału RTK z sieci telefonii komórkowej.
ROL.08Pytanie 116
Eksploatacja systemów mechatr…
Kategorie: Czujniki i elementy pomiarowe Diagnostyka, kalibracja i naprawa

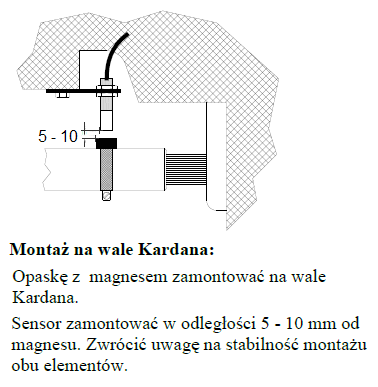

Rysunek przedstawia opis montażu czujnika
A. przesunięć wzdłużnych.
B. drgań wału.
C. bicia wału.
D. prędkości obrotowej.
ROL.08Pytanie 117
Eksploatacja systemów mechatr…
Kategorie: Kombajny i maszyny zbierające ISOBUS i terminale sterujące
Na ilustracji przedstawiono widok wyświetlacza z wprowadzonymi parametrami do automatycznego ustawiania
A. obrotów bębna młócącego.
B. liczby noży na bębnie.
C. długości sieczki.
D. szczeliny między walcami podającymi.
ROL.08Pytanie 118
Eksploatacja systemów mechatr…
Kategorie: Nawigacja satelitarna i automatyczne prowadzenie Aplikacja nawozów i środków ochrony roślin ISOBUS i terminale sterujące Ekonomika i wydajność pracy
Na podstawie wskazań wyświetlacza terminala określ szerokość roboczą maszyny.
A. 24 m
B. 4 m
C. 10 m
D. 16 m
ROL.08Pytanie 119
Eksploatacja systemów mechatr…
Kategorie: Czujniki i elementy pomiarowe ISOBUS i terminale sterujące Diagnostyka, kalibracja i naprawa
Na ilustracji przedstawiono elementy układu
A. układu sterowania przekładnią bezstopniową.
B. MHR podnośnika hydraulicznego.
C. EHR podnośnika hydraulicznego.
D. zautomatyzowanego systemu kierowania.
ROL.08Pytanie 120
Eksploatacja systemów mechatr…
Kategorie: Kombajny i maszyny zbierające ISOBUS i terminale sterujące Ekonomika i wydajność pracy
Ile bel owinięto siatką podczas pracy prasy zwijającej z aktywnymi nożami rotora podającego?
A. 72 sztuki.
B. 66 sztuk.
C. 297 sztuk.
D. 225 sztuk.
