Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Zawód: Technik mechatronik
Kategorie: Układy mechatroniczne Sterowanie i programowanie

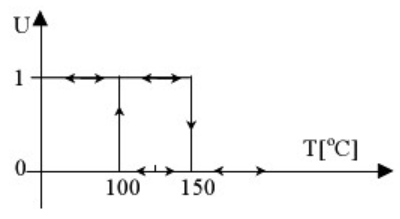

Na rysunku przedstawiono wykres zależności sygnału wyjściowego od wielkości regulowanej (temperatury) regulatora
Odpowiedzi
Informacja zwrotna
Regulator dwustanowy charakteryzuje się tym, że jego wyjście może przyjmować jedynie dwa stany: włączony (1) lub wyłączony (0). W przedstawionym wykresie, sygnał wyjściowy zmienia się z 0 na 1 przy osiągnięciu temperatury 100°C, a następnie wraca do 0 po przekroczeniu kolejnej wartości 150°C. Takie zachowanie jest typowe dla regulatorów stosowanych w prostych aplikacjach, takich jak sterowanie grzałkami, klimatyzatorami czy systemami ogrzewania, gdzie istotne jest utrzymanie temperatury w określonych granicach. W praktyce, zastosowanie regulatorów dwustanowych pozwala na prostotę konstrukcji oraz łatwość w implementacji systemów automatyki. W kontekście standardów branżowych, regulator dwustanowy spełnia wymagania normy IEC 61131 dotyczącej programowalnych kontrolerów logicznych, co zapewnia jego uniwersalność i niezawodność w różnych zastosowaniach przemysłowych. Dodatkowo, jego prostota w konfiguracji czyni go popularnym wyborem w systemach HVAC, gdzie szybkość reakcji na zmiany temperatury jest kluczowa dla efektywności energetycznej.
Zrozumienie charakterystyki regulatorów jest kluczowe w automatyce i inżynierii kontrolnej. Wybór odpowiedzi dotyczącej regulatora ciągłego mógł wynikać z mylnego założenia, że wykres przedstawia system, który działa w sposób płynny, gdzie sygnał wyjściowy zmienia się w sposób ciągły w odpowiedzi na zmiany temperatury. Regulator ciągły działa w oparciu o analogowe sygnały, które mogą przyjmować nieskończoną liczbę wartości, co w przypadku opisanego wykresu jest niezgodne z jego charakterystyką dwustanową. Innym błędnym podejściem może być zrozumienie regulatorów dwustanowych jako systemów, które nie są w stanie zrealizować szybkiej reakcji na zmiany w procesie. Regulator trójstanowy, z kolei, posiada trzy stany wyjściowe, co również nie pasuje do opisanego wykresu, ponieważ sygnał wyjściowy wyłącznie zmienia się między dwoma wartościami. Odpowiedzi jak 'impulsowy' czy 'dwustanowy' mogą sugerować nieporozumienia dotyczące zasad działania tych systemów. W rzeczywistości, regulator impulsowy charakteryzuje się tym, że jego działanie opiera się na krótkich impulsach, co również nie ma miejsca w analizowanej charakterystyce. W praktyce, ważne jest, aby dobrze rozumieć różnice między tymi typami regulatorów, ponieważ każdy z nich ma swoje specyficzne zastosowania i ograniczenia. Wybór niewłaściwego typu regulatora może prowadzić do nieefektywnego sterowania procesem oraz problemów z utrzymaniem optymalnych warunków pracy w systemach automatyki.
