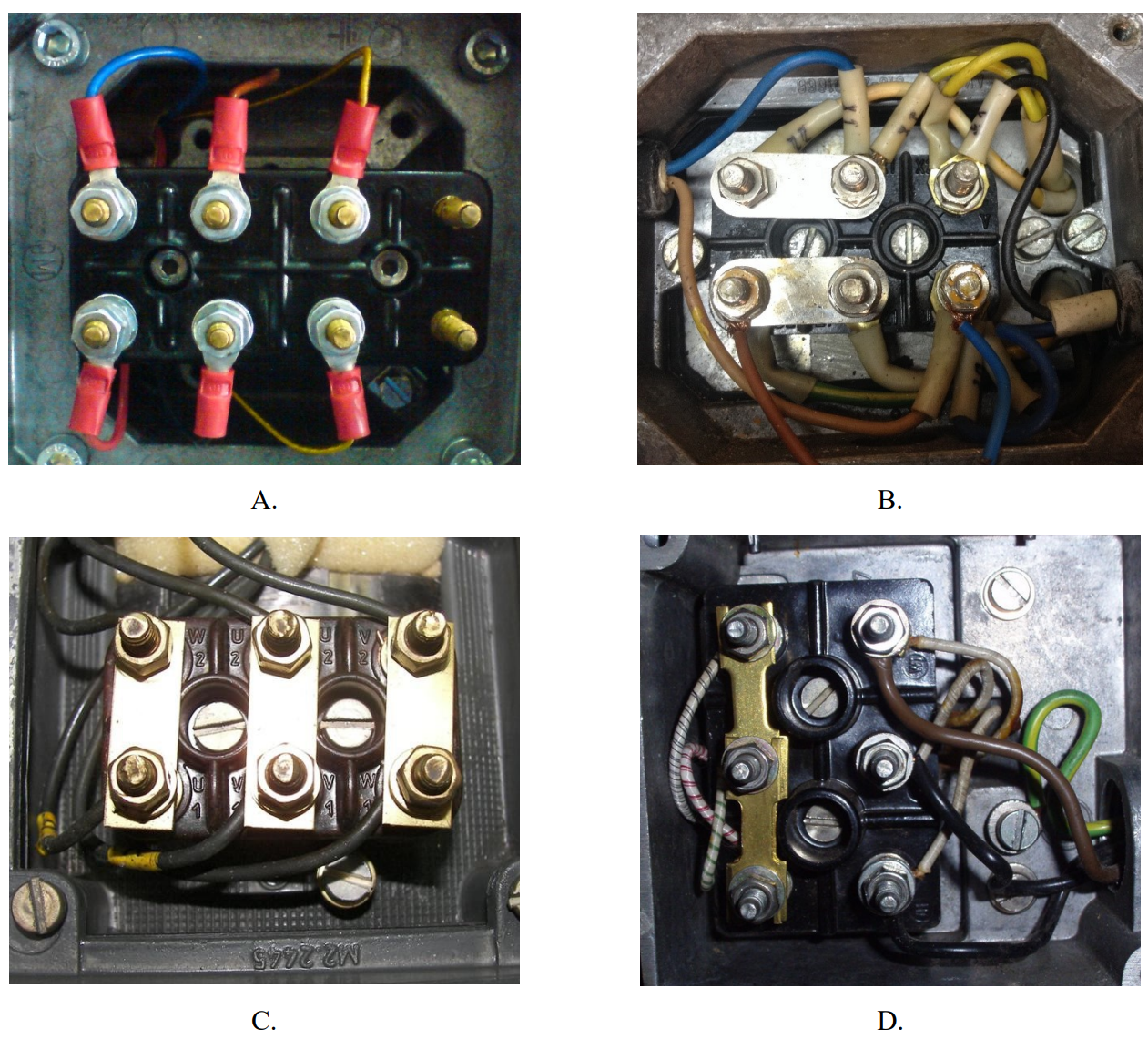

Uzwojenia silnika powinny być połączone w trójkąt. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?
Rysunek C przedstawia poprawne połączenie uzwojeń silnika w konfiguracji trójkątnej, co jest niezbędne dla prawidłowego działania silnika trójfazowego. W tym układzie każde uzwojenie jest połączone z dwoma pozostałymi, co tworzy zamknięty obwód. To połączenie umożliwia równomierne rozłożenie obciążenia, co jest kluczowe dla efektywności pracy silnika oraz minimalizacji strat energii. Przykładowo, silniki połączone w trójkąt mogą pracować z większą mocą, co jest szczególnie istotne w zastosowaniach przemysłowych, gdzie wydajność i niezawodność są priorytetami. Dobre praktyki w zakresie instalacji silników elektrycznych wskazują na konieczność zachowania odpowiednich norm, takich jak IEC 60034, które regulują kwestie związane z projektowaniem i eksploatacją maszyn elektrycznych. Wiedza o połączeniach uzwojeń jest kluczowa dla techników i inżynierów, aby mogli optymalizować systemy napędowe, co prowadzi do zwiększenia efektywności energetycznej oraz redukcji kosztów operacyjnych.
Analizując inne rysunki, zauważamy, że przedstawione tam połączenia nie spełniają kryteriów wymaganych do prawidłowego funkcjonowania silnika w układzie trójfazowym. W przypadku rysunków, które przedstawiają połączenia w gwiazdę, uzwojenia są zestawione w sposób, który ogranicza ich wydajność w stosunku do połączenia trójkątnego. Połączenie w gwiazdę, choć może być odpowiednie w celu ograniczenia prądu rozruchowego, nie pozwala na pełne wykorzystanie mocy silnika w długoterminowej pracy. Błędem jest także myślenie, że każdy typ połączenia uzwojeń jest uniwersalny; różnice między układami mają krytyczne znaczenie w kontekście obciążenia oraz charakterystyki momentu obrotowego. W praktyce, nieodpowiednie połączenie może prowadzić do przegrzewania się silnika, co może skutkować uszkodzeniami i krótszym czasem życia urządzenia. Ponadto, błędy w połączeniach mogą prowadzić do nierównomiernego rozkładu napięć, co generuje dodatkowe straty energetyczne oraz obniża efektywność całego układu napędowego. Dlatego niezwykle istotne jest posiadanie solidnej wiedzy na temat połączeń elektrycznych i ich zastosowań w kontekście specyficznych wymagań projektowych.
