ELM.06 Pytanie 521
Eksploatacja i programowanie …

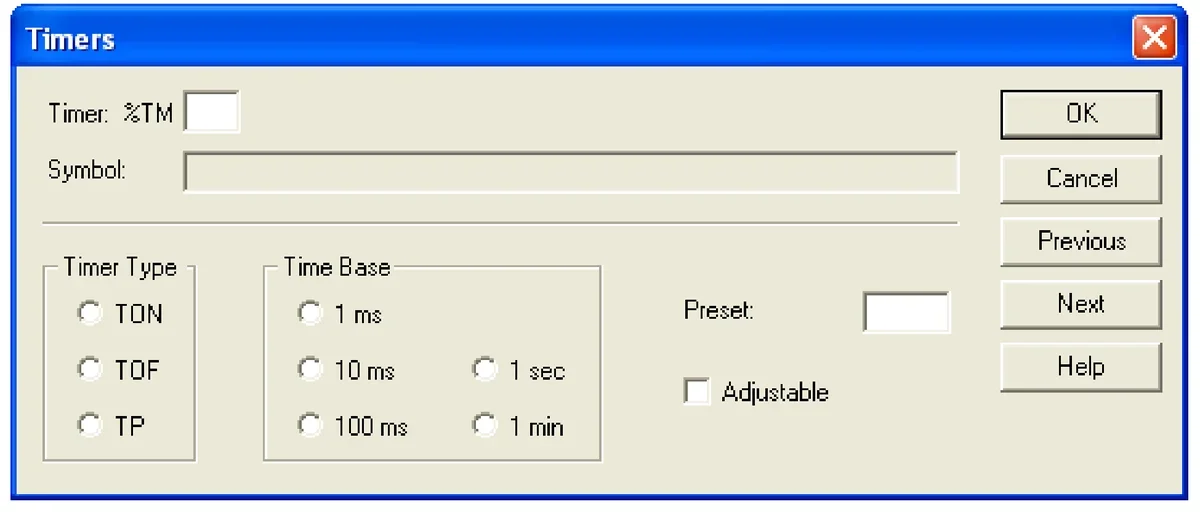

Które nastawy muszą zostać wybrane w oknie konfiguracyjnym timera, aby załączał swoje wyjście na 5 sekund od momentu podania na jego wejście logicznej jedynki?

Ilustracja do pytania 1
A. Timer Type: TOF, Time Base: 10 ms, Preset: 50
B. Timer Type: TON, Time Base: 100 ms, Preset: 50
C. Timer Type: TP, Time Base: 1 s, Preset: 5
D. Timer Type: TP, Time Base: 1 ms, Preset: 500
Eksploatacja i programowanie …

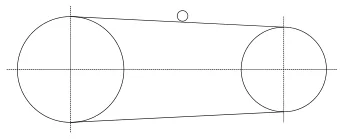

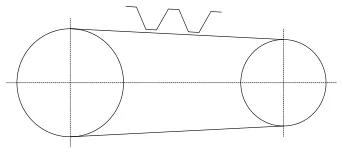

Do smarowania przekładni łańcuchowej przenoszącej moc 30 kW, w której łańcuch ma prędkość liniową 12 m/s, należy zastosować technikę smarowania

Prędkość łańcucha
Moc
Przenoszona
Mała< 5 m/s5 ... 10 m/s> 10 m/s
MałaOlej przekładniowy o dużej lepkości lub smar plastyczny.Olej przekładniowy.Olej przekładniowy.Olej przekładniowy.
Smarowanie okresowe, ręczne.Smarowanie okresowe, ręczne lub ciągłe grawitacyjne.Smarowanie okresowe, ręczne lub ciągłe grawitacyjne.Smarowanie rozbryzgowe.
< 35 KWOlej przekładniowy.Olej przekładniowy.Olej przekładniowy.Olej przekładniowy.
Smarowanie ciągłe grawitacyjne.Smarowanie ciągłe grawitacyjne.Miski olejowe.Smarowanie rozbryzgowe.
> 35 KWOlej przekładniowy.Olej przekładniowy.Olej przekładniowy.Olej przekładniowy.
Smarowanie ciągłe grawitacyjne.Smarowanie ciągłe grawitacyjne lub miski olejowe.Smarowanie rozbryzgowe lub miski olejowe.Smarowanie ciśnieniowe, rozbryzgowe.

A. rozbryzgowego.
B. ciśnieniowego.
C. okresowego, ręcznego.
D. ciągłego grawitacyjnego.
ELM.06 Pytanie 523
Eksploatacja i programowanie …

Który pogram zapisany w języku IL odpowiada programowi zapisanemu w języku LD?

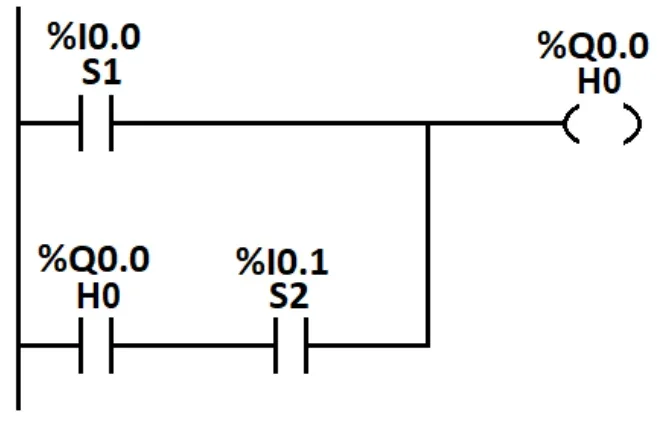

Ilustracja do pytania 3
A. C.
B. B.
C. D.
D. A.
Eksploatacja i programowanie …

Jakie działanie podejmowane w trakcie konserwacji napędu elektrycznego jest sprzeczne z zasadami obsługi urządzeń?

A. Oczyszczenie zabrudzonych styków łączników za pomocą pilnika.
B. Usunięcie kurzu i wyczyszczenie radiatorów z brudu za pomocą szmatki.
C. Obserwacja działania wentylatorów poprzez słuchanie wydawanego przez nie hałasu.
D. Weryfikacja połączeń elektrycznych przy użyciu omomierza
Eksploatacja i programowanie …

Aby przedstawić na schemacie pneumatycznym urządzenia mechatronicznego osuszacz powietrza, należy użyć

Ilustracja do pytania 6
A. symbolu graficznego 2.
B. symbolu graficznego 4.
C. symbolu graficznego 1.
D. symbolu graficznego 3.
Eksploatacja i programowanie …

Według zasad rysowania schematów układów pneumatycznych, symbolem składającym się z litery A oraz cyfr oznacza się

A. elementy sygnalizacyjne
B. zawory pneumatyczne
C. pompy
D. siłowniki
ELM.06 Pytanie 530
Eksploatacja i programowanie …

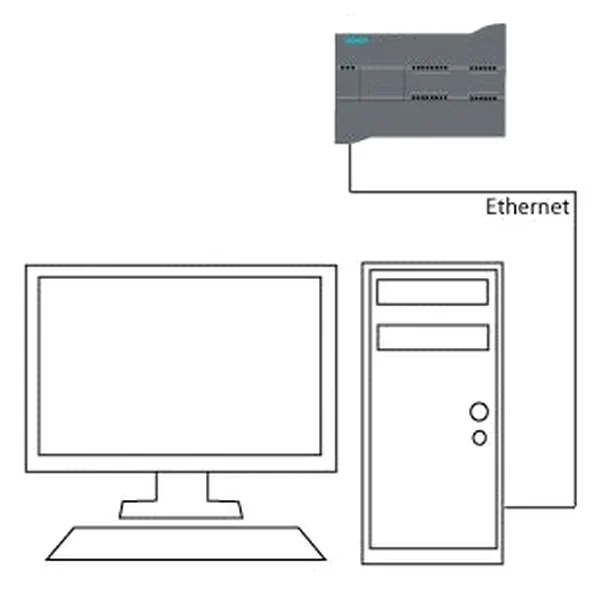

Interfejs sieciowy, symbolicznie przedstawionego na rysunku komputera, z zainstalowanym oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2. Który z podanych adresów IP należy nadać sterownikowi aby mógł komunikować się z komputerem?

Ilustracja do pytania 10
A. 192.168.100.2
B. 192.168.99.2
C. 192.168.101.3
D. 192.168.100.3
ELM.06 Pytanie 532
Eksploatacja i programowanie …

Co należy wpisać w miejscu oznaczonym pytajnikami (??.?), aby przedstawiony poniżej program zapamiętywał stan wysoki na wyjściu Q0.0, po podaniu sygnału logicznego "1″ na wejścia 10.0 i 10.1?

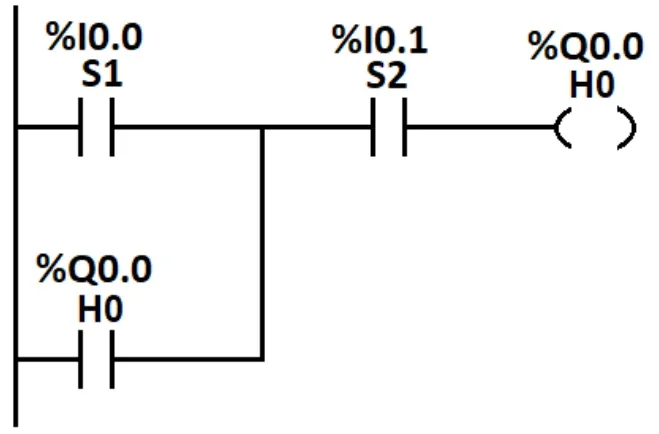

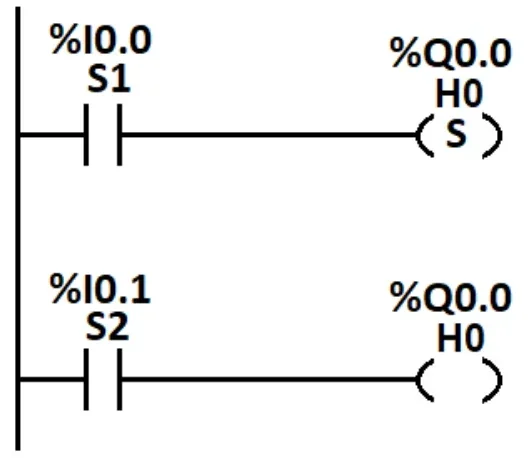

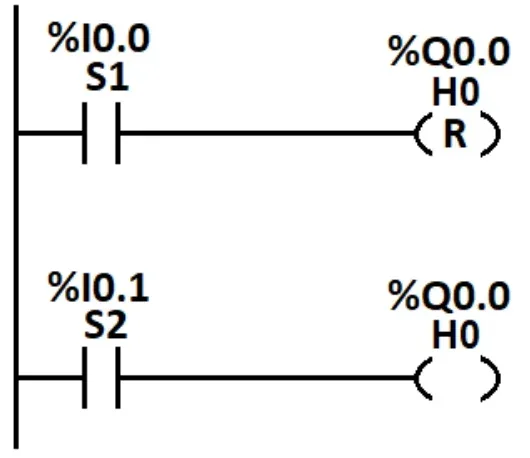

Ilustracja do pytania 12
A. I0.0
B. I0.2
C. Q0.1
D. Q0.0
ELM.06 Pytanie 533
Eksploatacja i programowanie …

Zmienna systemowa #FST_SCN (pierwsze skanowanie) pozwala wykonywać podprogram "config"

Ilustracja do pytania 13
A. w drugim i w kolejnych cyklach po wejściu w tryb RUN.
B. w każdym cyklu na końcu programu użytkownika.
C. tylko podczas pierwszego cyklu po wejściu w tryb RUN.
D. w każdym cyklu na początku programu użytkownika.
Eksploatacja i programowanie …

Pokazany na rysunku układ sterowania siłownikiem pneumatycznym składa się z dwóch czujników położenia i sterownika PLC. Układ uruchamiany jest przyciskiem monostabilnym. Ile wejść i wyjść cyfrowych należy wykorzystać w sterowniku?

Ilustracja do pytania 16
A. 3 wejścia, 1 wyjście.
B. 1 wejście, 1 wyjście.
C. 1 wejście, 3 wyjścia.
D. 2 wejścia, 2 wyjścia.
Eksploatacja i programowanie …

Podczas przeglądu silnika trójfazowego frezarki numerycznej wykonano pomiary rezystancji uzwojeń i rezystancji izolacji, przedstawione w tabeli. Wyniki te wskazują na

Pomiar między
zaciskami silnika
Wynik
U1-U222 Ω
V1-V221,5 Ω
W1-W222,2 Ω
U1-V1
V1-W1
U1-W1
U1-PE52 MΩ
V1-PE49 MΩ
W1-PE30 Ω

A. przerwę w uzwojeniu U1-U2.
B. zwarcie między uzwojeniami U1-U2 oraz W1-W2.
C. przerwę w uzwojeniu V1-V2.
D. zwarcie między uzwojeniem W1-W2, a obudową silnika.
ELM.06 Pytanie 538
Eksploatacja i programowanie …

Wskaż właściwy sposób adresacji zmiennej 32-bitowej w obszarze pamięci markerów sterownika PLC, której pierwsze osiem bitów ma adres w systemie dziesiętnym 102

A. MB102
B. MW102.
C. MD102.
D. ML102.
Eksploatacja i programowanie …

Która z wymienionych metod jest stosowana podczas przeprowadzania początkowego testowania programu stworzonego dla robota przemysłowego?

A. Automatyczne odtwarzanie ruchów z prędkością ruchu ustawioną na 100%
B. Automatyczne odtwarzanie ruchów, z prędkością ruchu ustawioną na 20%
C. Ręczne odtwarzanie ruchów, krok po kroku z prędkością ruchu ustawioną na 100%
D. Ręczne odtwarzanie ruchów, krok po kroku z prędkością ruchu ustawioną na 20%
Eksploatacja i programowanie …

Jakie zalecenie dotyczące weryfikacji ciągłości obwodu ochronnego urządzeń zaprojektowanych w I klasie ochronności powinno być zawarte w dokumentacji eksploatacyjnej urządzeń elektrycznych?

A. Pomiar wykonuje się pomiędzy stykiem ochronnym, a stykiem fazowym wtyczki
B. Pomiar wykonuje się pomiędzy stykiem fazowym wtyczki, a metalowymi elementami obudowy urządzenia
C. Pomiar wykonuje się pomiędzy stykiem ochronnym wtyczki, a metalowymi elementami obudowy urządzenia
D. Pomiar wykonuje się pomiędzy stykiem ochronnym, a stykiem neutralnym wtyczki
Eksploatacja i programowanie …

Jaką grupę oznaczeń powinno się wykorzystać do przedstawienia przyłącza czterodrogowych rozdzielaczy hydraulicznych na schemacie układu hydraulicznego?

A. P, T, A, B
B. X, Y, Z, W
C. 1, A, 2, B
D. 1, 2, 3, 4
Eksploatacja i programowanie …

Do czego służy magistrala danych w systemach mechatronicznych?

A. Chłodzenia komponentów
B. Mocowania elementów mechanicznych
C. Zasilania urządzeń
D. Przesyłania sygnałów między komponentami
ELM.06 Pytanie 547
Eksploatacja i programowanie …

Jaką wartość należy ustawić na wejściu PT timera, aby po 5 sekundach od podania logicznej 1 na wejście I0.0 nawyjściu Q0.0 również pojawiła się logiczna 1?

Ilustracja do pytania 27
A. +50
B. +5
C. +100
D. +10
Eksploatacja i programowanie …

Schemat połączeń układu hydraulicznego powinien być tworzony zgodnie z kierunkiem przepływu sygnału, czyli od dołu do góry. Z perspektywy elementów zasilających, wskaż właściwą sekwencję poszczególnych części układu hydraulicznego.

A. Zawory sterujące, zawory reagujące na sygnały obiektowe, zawory robocze, elementy wykonawcze
B. Zawory reagujące na sygnały obiektowe, zawory robocze, zawory sterujące, elementy wykonawcze
C. Zawory reagujące na sygnały obiektowe, zawory sterujące, elementy wykonawcze, zawory robocze
D. Zawory reagujące na sygnały obiektowe, zawory sterujące, zawory robocze, elementy wykonawcze
Eksploatacja i programowanie …

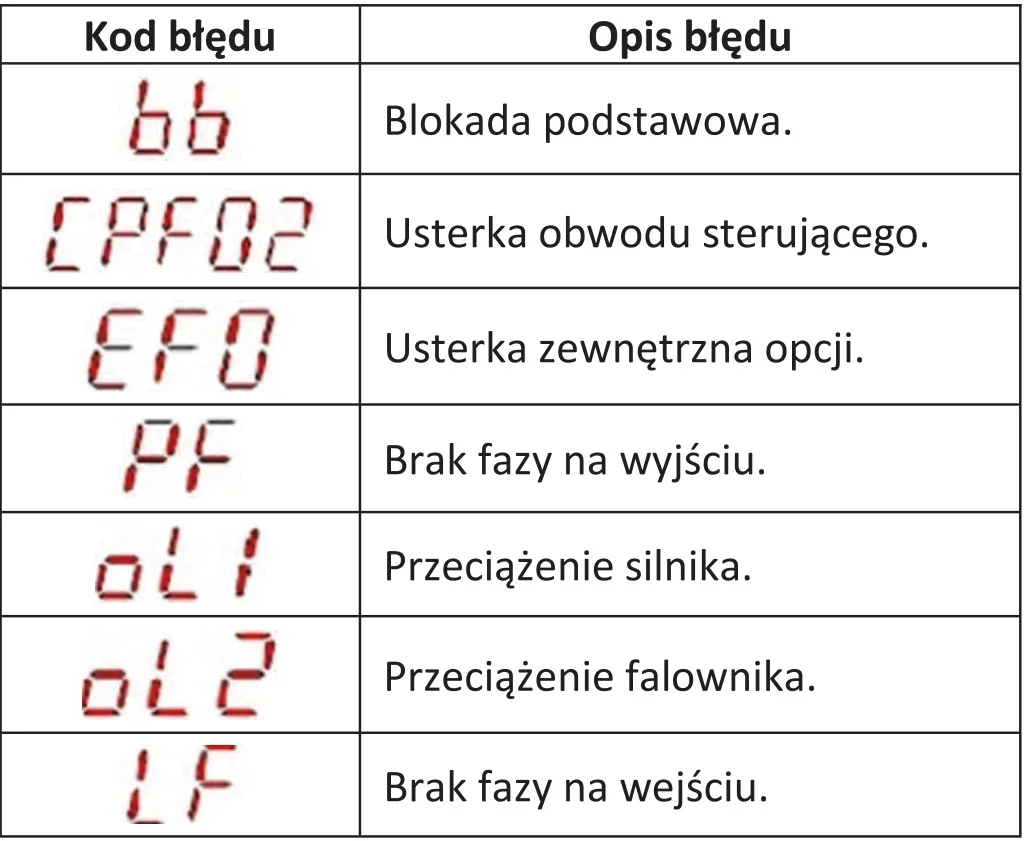

Falowniki używane w przetwornicach częstotliwości mają na celu regulację

A. prędkości obrotowej silnika, poprzez zmianę częstotliwości napięcia zasilającego silnik
B. mocy silnika, poprzez zmianę częstotliwości napięcia zasilającego silnik
C. kierunku obrotów silnika, poprzez zmianę częstotliwości napięcia zasilającego silnik
D. prędkości obrotowej silnika, poprzez modyfikację wartości prądu zasilającego silnik
Eksploatacja i programowanie …

Która z poniższych zasad dotyczących rysowania schematów elektrycznych jest fałszywa?

A. Symbole zabezpieczeń przedstawia się w stanie spoczynku (podstawowym)
B. Schematy tworzy się w stanie podstawowym (bezprądowym)
C. Symbole łączników rysuje się w momencie ich działania
D. Cewka oraz styki przekaźnika posiadają identyczne oznaczenia
Eksploatacja i programowanie …

Na podstawie tabeli z dokumentacji techniczno-ruchowej przekładni napędu wskaż wszystkie czynności konserwacyjne, które należy przeprowadzić po upływie 4 lat i 3 miesięcy od przyjęcia jednostki napędowej do eksploatacji.

Lp.CzynnośćOdstępy czasu
1Sprawdzenie odgłosów z kół zębatych, łożyskco 1 miesiąc
2Sprawdzenie temperatury obudowy (maksymalna 90°C)
3Wizualne sprawdzenie uszczelnień
4Usunięcie kurzu, pyłu z powierzchni napędu
5Oczyszczenie korka odpowietrzającego i jego bezpośredniego otoczeniaco 3 miesiące
6Sprawdzenie śrub montażowych korpusu napęduco 6 miesięcy
7Sprawdzenie amortyzatorów gumowychco 48 miesięcy
8Wizualne sprawdzenie uszczelnień wału i ewentualnie wymiana

A. 1, 2, 3, 4, 5, 6, 7
B. 5, 8
C. 1, 2, 3, 4, 5, 8
D. 1, 2, 3, 4, 5
