Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Arkusze praktyczne ELM.06 (23 arkusze, 18 z rozwiązaniem)Rozwiązania krok po kroku ELM.06

ELM.06Pytanie 601

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Którą funkcję realizuje program?

A. NAND

B. AND

C. OR

D. XOR

ELM.06Pytanie 602

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Podczas pracy z siłownikiem hydraulicznym dostrzeżono drobne zadrapania na tłoczysku. Jak należy zlikwidować te rysy?

A. spawanie

B. lutowanie

C. chromowanie

D. polerowanie

ELM.06Pytanie 603

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Symbol graficzny zaworu sterowanego za pomocą przycisku z zapadką, stosowany na schematach pneumatycznych, przedstawiono na

rysunku 1.

rysunku 4.

rysunku 3.

rysunku 2.

ELM.06Pytanie 604

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Jakie powinno być natężenie przepływu oleju dla silnika hydraulicznego o pojemności jednostkowej 5 cm³/obr., aby wałek wyjściowy osiągnął prędkość 1200 obr./min?

A. 6,0 dm3/min

B. 1,2 dm3/min

C. 0,1 dm3/min

D. 0,6 dm3/min

ELM.06Pytanie 605

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Na którym rysunku przedstawiono symbol graficzny hydraulicznego regulatora natężenia przepływu?

ELM.06Pytanie 606

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Na rysunkach przedstawiono program w języku LD, przebiegi czasowe na wejściach I0.0 i I0.1 oraz cztery różne sygnały Q_A, Q_B, Q_C, Q_D. Który z przedstawionych sygnałów sterownika jest prawidłowym sygnałem wyjścia Q0.0?

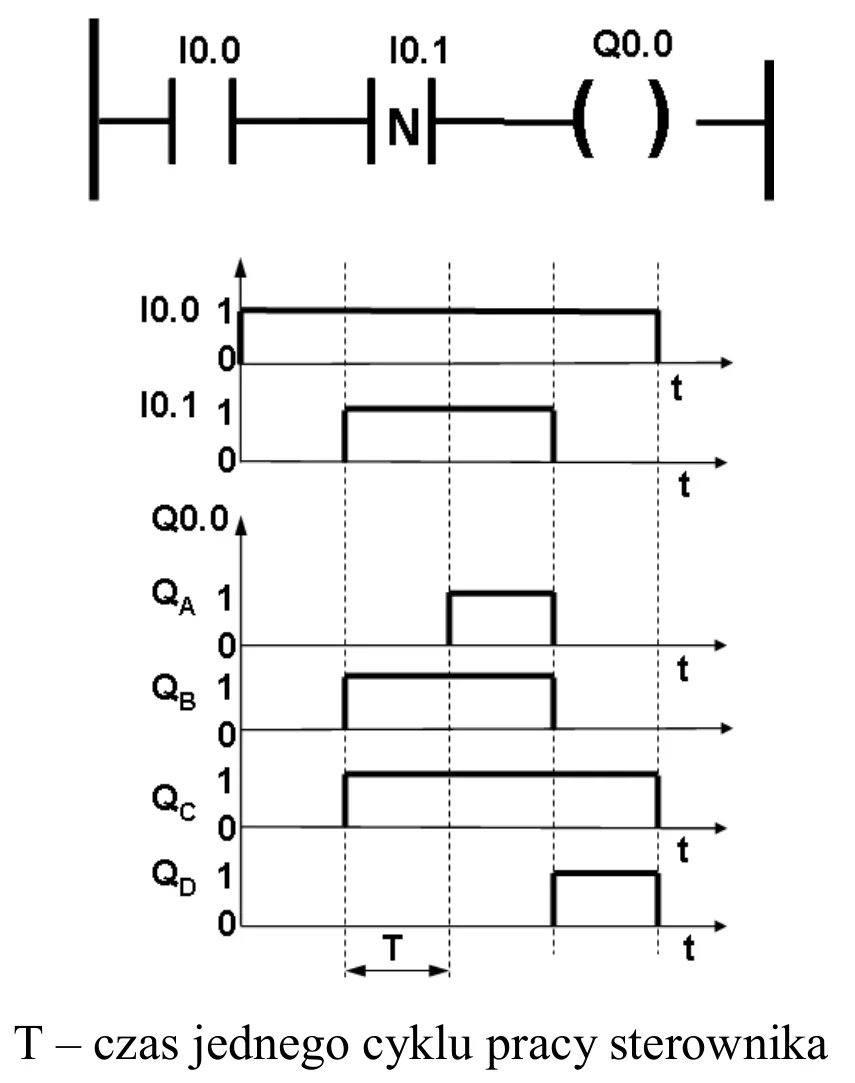

Program LD ze stykami I0.0 i I0.1 z detekcją zbocza N i cewką Q0.0 oraz przebiegi I0.0, I0.1 i czterech sygnałów QA, QB, QC, QD

A. Q_B

B. Q_C

C. Q_D

D. Q_A

ELM.06Pytanie 607

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Pomiary i diagnostyka

Do sterownika PLC pracującego w układzie sterowania, którego schemat przedstawiono na rys. 1, wgrano program widoczny na rys. 2. W przedstawionym układzie stycznik K1 załącza i wyłącza grzałkę elektryczną. Jaki będzie skutek przerwania ciągłości przewodu łączącego wejście I0.1 z przyciskiem S2?

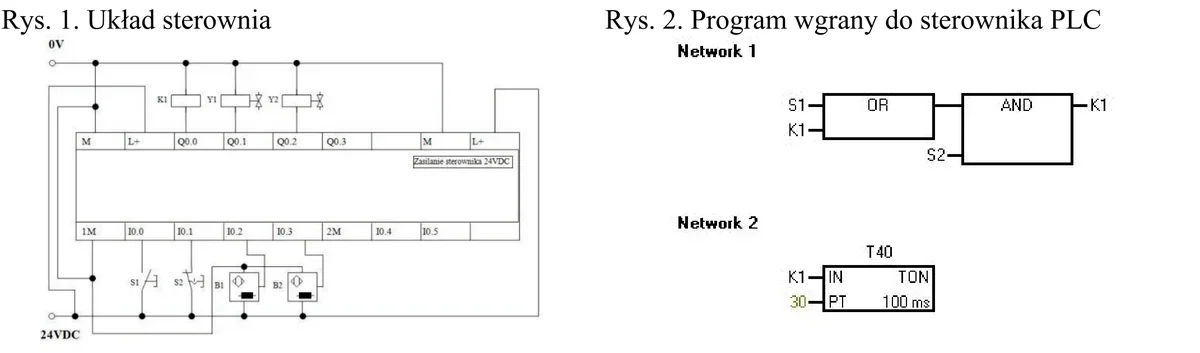

Schemat układu sterowania ze sterownikiem PLC (rys. 1) oraz program z blokami OR, AND i timerem TON T40 (rys. 2)

A. Wyłączenie grzałki po określonym czasie.

B. Samoczynne załączenie grzałki.

C. Brak możliwości załączenia grzałki.

D. Załączenie grzałki po określonym czasie.

ELM.06Pytanie 608

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

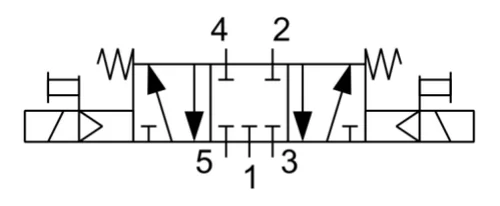

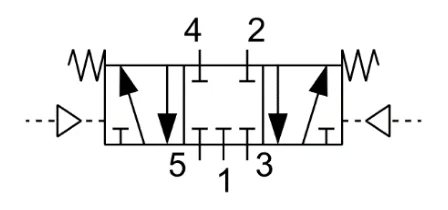

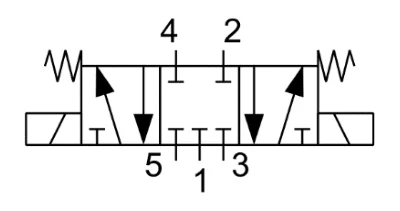

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

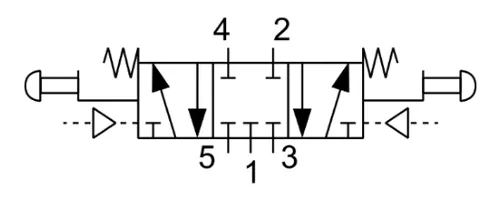

Zawór sterujący kierunkiem przepływu z pięcioma drogami przepływu i trzema niezależnymi położeniami, sterowany dwustopniowo za pomocą elektromagnesów i wzrostu ciśnienia czynnika roboczego, położenie środkowe ustalane za pomocą dwóch sprężyn.

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

A. Symbol 2.

B. Symbol 1.

C. Symbol 3.

D. Symbol 4.

ELM.06Pytanie 609

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Rysunek techniczny i CAD

W jaki sposób należy narysować diagram czasowy obrazujący przebieg pracy siłownika działającego zgodnie z przedstawionym opisem?

ELM.06Pytanie 610

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji. Wskaż przebieg sygnału na wyjściu Q1 sterownika po wykonaniu przez program działań w krokach 2 i 3, jeżeli na wykresach czas 0 s oznacza początek kroku 2.

Graf sekwencji z krokami 2 i 3, akcjami R i S z opóźnieniem D oraz cztery przebiegi Q1 oznaczone A, B, C i D

ELM.06Pytanie 611

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Według zasad rysowania schematów układów pneumatycznych, symbolem składającym się z litery A oraz cyfr oznacza się

A. siłowniki

B. pompy

C. elementy sygnalizacyjne

D. zawory pneumatyczne

ELM.06Pytanie 612

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Na podstawie fragmentu programu określ, dla którego stanu wejść sterownika PLC na jego wyjściu Q0.0 zostanie ustawione logiczne zero?

A. I0.0 = 0, I0.1 = 0, I0.2 = 1

B. I0.0 = 0, I0.1 = 1, I0.2 = 1

C. I0.0 = 1, I0.1 = 0, I0.2 = 1

D. I0.0 = 1, I0.1 = 1, I0.2 = 1

ELM.06Pytanie 613

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Który element silnika prądu stałego oznaczono cyfrą 1?

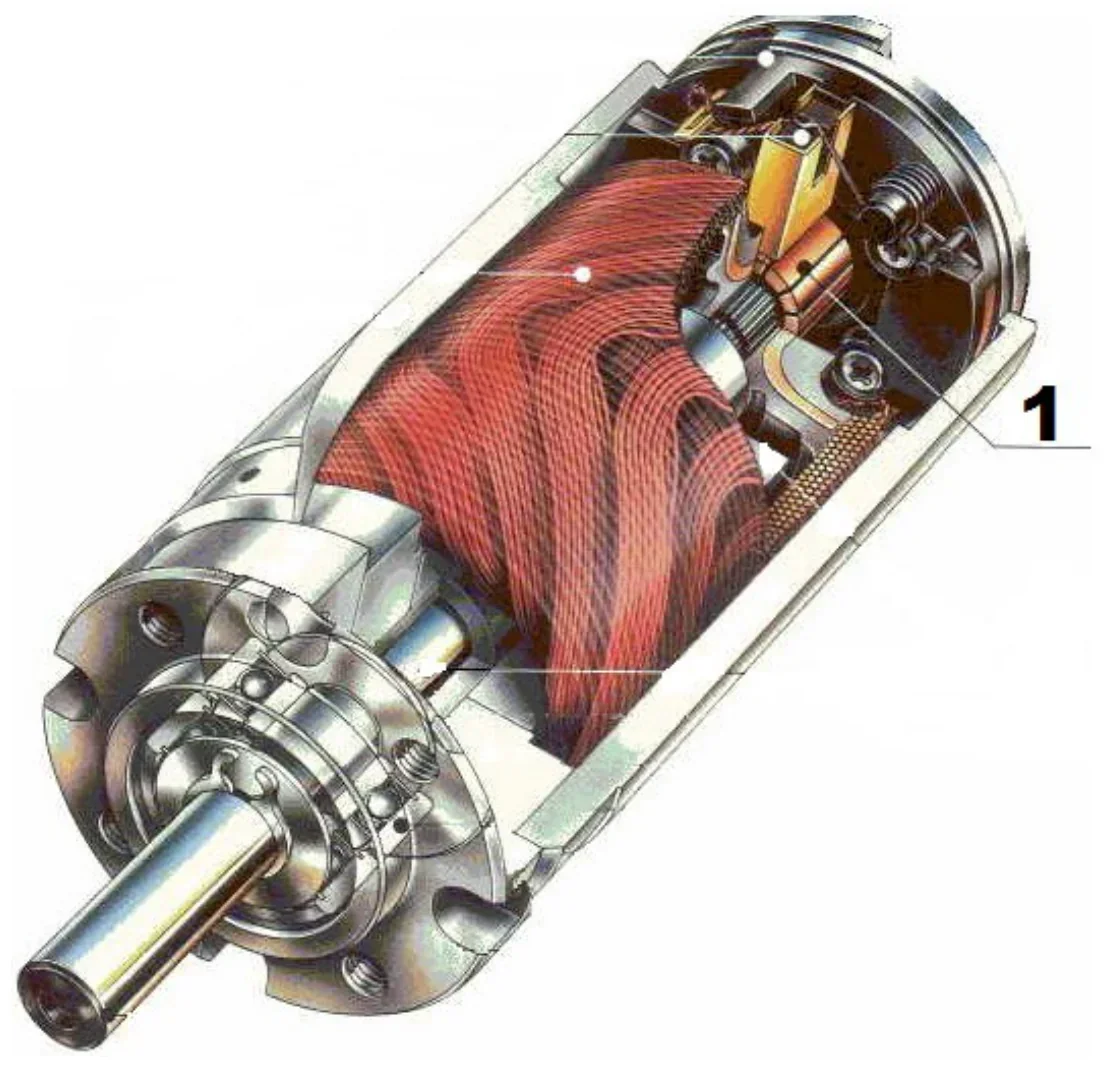

Przekrój silnika prądu stałego z elementem oznaczonym cyfrą 1

A. Szczotkę.

B. Wał.

C. Komutator.

D. Magnes.

ELM.06Pytanie 614

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Wejście LD przedstawionego na rysunku licznika służy do

A. ustawienia wartości bieżącej licznika na 0

B. ustawienia wartości bieżącej licznika na 5

C. aktywowania wyjścia Q po czasie 5 s

D. natychmiastowego aktywowania wyjścia Q

ELM.06Pytanie 615

Eksploatacja i programowanie …

Kategorie: Elementy i symbole Rysunek techniczny i CAD

Na rysunkach technicznych cienką linią dwupunktową oznacza się

A. widoczne krawędzie oraz wyraźne kontury obiektów w widokach i przekrojach

B. powierzchnie elementów, które są poddawane obróbce powierzchniowej

C. przejścia pomiędzy jedną powierzchnią a drugą w miejscach delikatnie zaokrąglonych

D. linie gięcia przedmiotów ukazanych w rozwinięciu

ELM.06Pytanie 616

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Który z przebiegów czasowych odpowiada funkcji realizowanej przez fragment programu zapisanego w języku LD?

ELM.06Pytanie 617

Eksploatacja i programowanie …

Kategorie: Elementy i symbole Rysunek techniczny i CAD

Który z wymienionych programów umożliwia tworzenie dokumentacji technicznej podzespołów mechanicznych w sposób przedstawiony na rysunku?

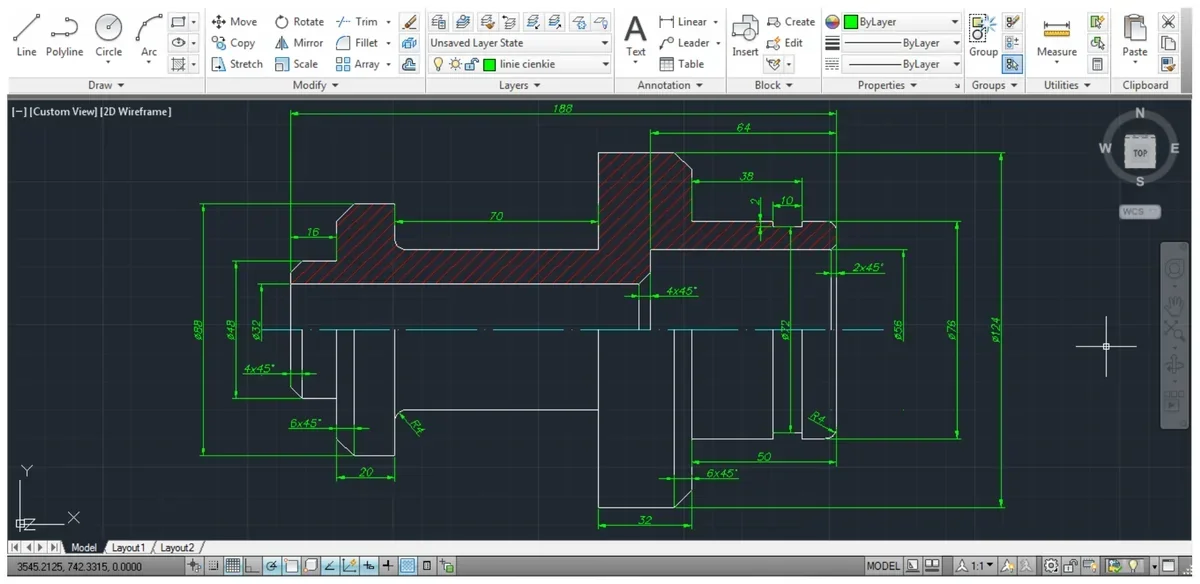

Zrzut ekranu programu z rysunkiem przekroju wałka z wymiarami na ciemnym tle

A. hsbCAD

B. OrCAD

C. AutoCAD

D. Mathcad

ELM.06Pytanie 618

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

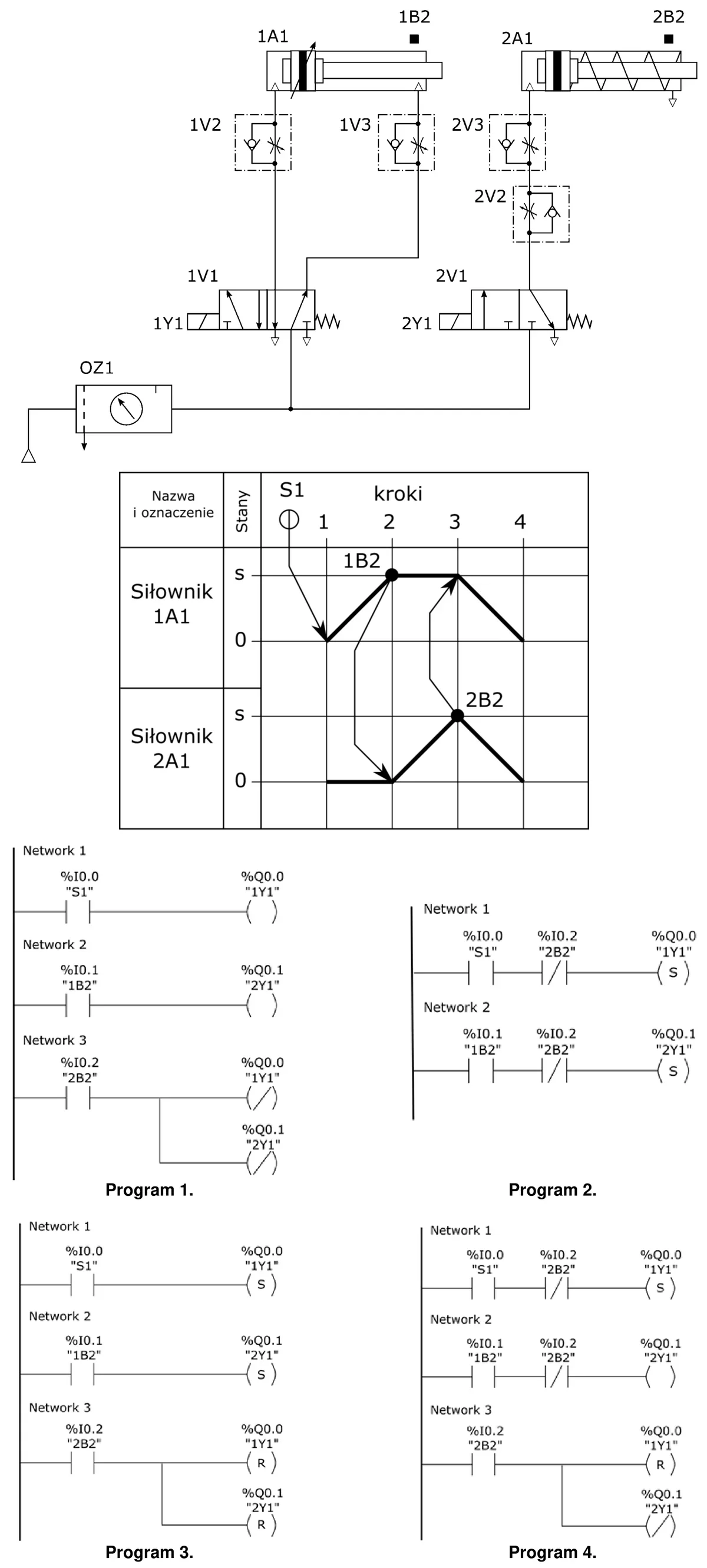

Który z programów realizuje działanie układu elektropneumatycznego zgodnie z diagramem stanów?

Schemat elektropneumatyczny z siłownikami 1A1 i 2A1, diagram stanów w krokach od 1 do 4 oraz cztery programy LD oznaczone od Program 1 do Program 4

Program 3.

Program 4.

Program 2.

Program 1.

ELM.06Pytanie 619

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

Udarowy młot pneumatyczny, wchodzący w skład urządzenia wiertniczego, służącego do renowacji mostów, powinien być smarowany olejem o symbolu literowym

A. PAD
Skład i właściwości: Ciecze na bazie syntetycznej.
Zastosowania: Specjalne do pracy na otwartym powietrzu przy temperaturach poniżej zera.

B. PAB
Skład i właściwości: Oleje mineralne z właściwościami przeciwkorozyjnymi i przeciwzużyciowymi.
Zastosowania: Narzędzia pracujące przy wysokich obciążeniach, z powietrzem zawierającym kondensat.

C. PAA
Skład i właściwości: Nieinhibitowane, zwykłe oleje mineralne.
Zastosowania: Narzędzia pracujące przy niewielkich obciążeniach, z powietrzem niezawierającym kondensatu pary wodnej.

D. PAC
Skład i właściwości: Mineralne oleje posiadające właściwości przeciwkorozyjne, przeciwzużyciowe, emulgujące i przeciwpienne.
Zastosowania: Narzędzia pracujące w długich cyklach, pod obciążeniami od umiarkowanych do dużych, z powietrzem zawierającym kondensat.

ELM.06Pytanie 620

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Zakres działań eksploatacyjnych dla urządzenia mechatronicznego powinien być określony na podstawie

A. karty gwarancyjnej

B. dowodu zakupu urządzenia

C. protokółu przekazania urządzenia do eksploatacji

D. dokumentacji techniczno-ruchowej urządzenia

ELM.06Pytanie 621

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Zawór 1V2 powoduje spowolnienie ruchu tłoczyska siłownika 1A1 podczas

A. wysuwania metodą dławienia na dopływie.

B. wysuwania metodą dławienia na wypływie.

C. wsuwania metodą dławienia na wypływie.

D. wsuwania metodą dławienia na dopływie.

ELM.06Pytanie 622

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

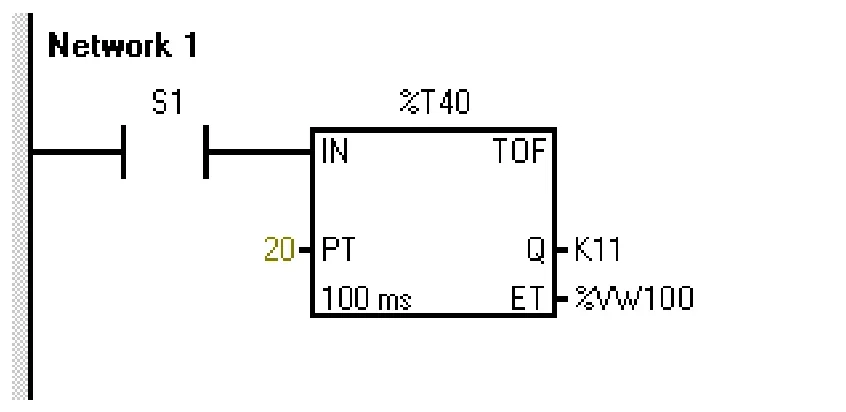

Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane, a dezaktywowane 20 sekund po zwolnieniu przycisku S1?

Program LD Network 1 ze stykiem S1 i timerem TOF %T40 z PT = 20, podstawą czasu 100 ms, wyjściem Q do K11 i ET do %VW100

A. Zmienić parametr ET na %VW20 bez zmiany typu timera.

B. Zmienić typ timera na TON z parametrem PT = 20.

C. Zmienić typ timera na TON z parametrem PT = 200.

D. Zmienić parametr PT na 200 bez zmiany typu timera.

ELM.06Pytanie 623

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

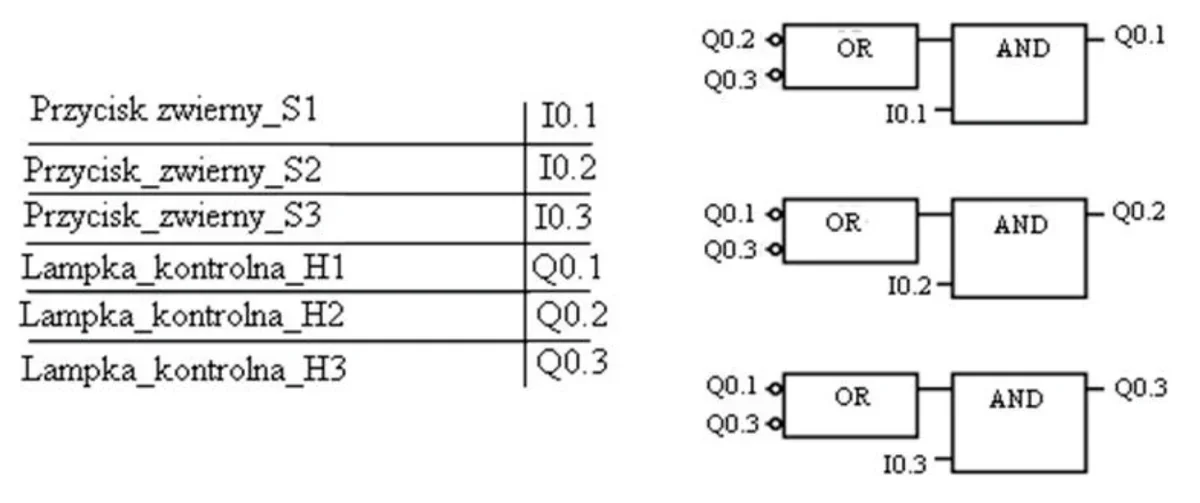

Korzystając z załączonej listy przyporządkowania wejść i wyjść sterownika PLC oraz programu napisanego w języku FBD określ, które z lampek kontrolnych zaświecą się po jednoczesnym naciśnięciu przycisku S1 i S2.

Lista przyporządkowania przycisków S1-S3 i lampek H1-H3 do adresów sterownika oraz program FBD z blokami OR i AND

A. Tylko lampka H2

B. Lampki H3 i H1

C. Tylko lampka H3

D. Lampki H1 i H2

ELM.06Pytanie 624

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

Który z wymienionych zaworów należy zastosować w miejscu oznaczonym „1V6?” na schemacie, aby osiągnąć maksymalną prędkość wysuwania tłoczyska siłownika 1A1?

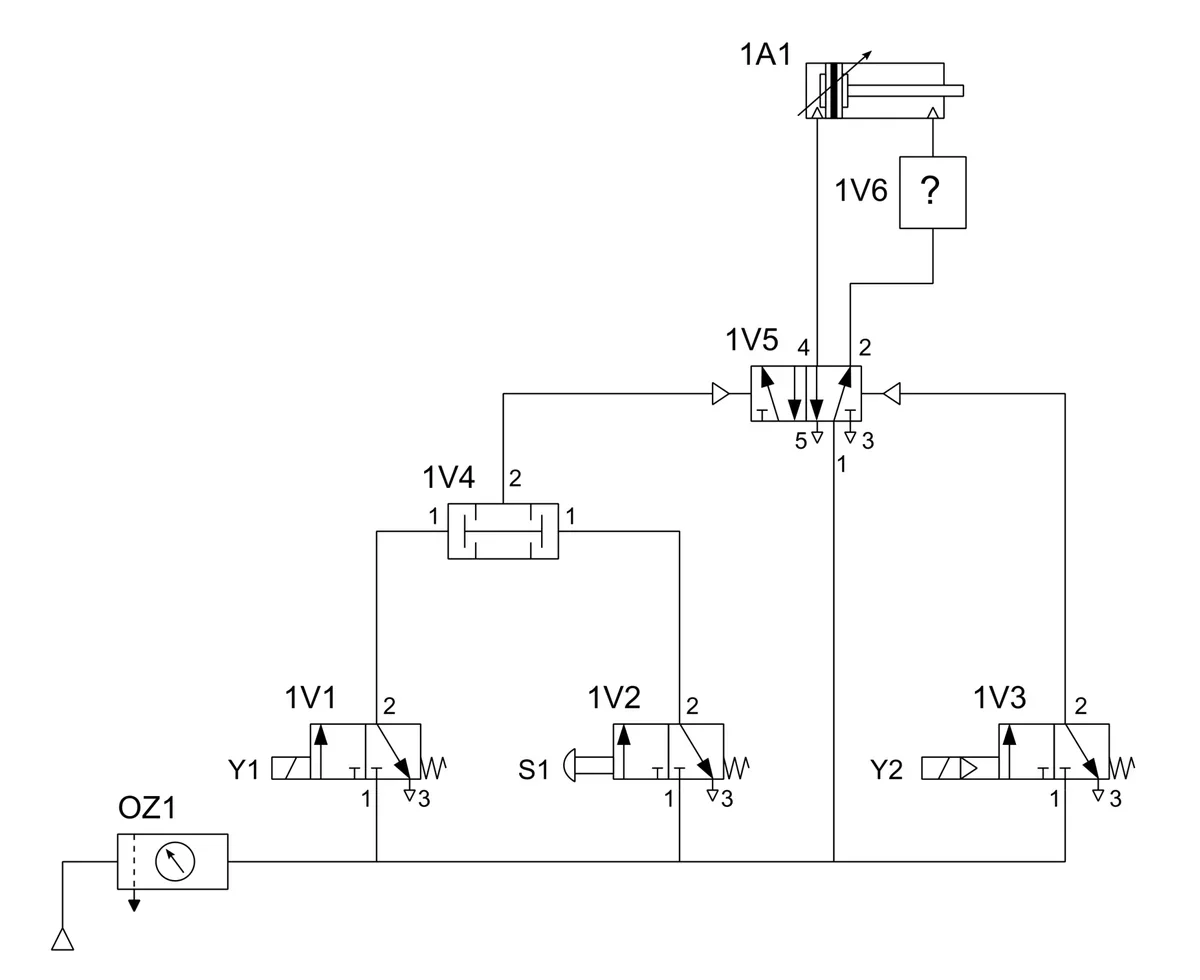

Schemat pneumatyczny z siłownikiem 1A1, zaworami od 1V1 do 1V5, zespołem OZ1 i miejscem oznaczonym 1V6 ze znakiem zapytania

A. Dławiąco-zwrotny.

B. Szybkiego spustu.

C. Zwrotny.

D. Koniunkcji.

ELM.06Pytanie 625

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

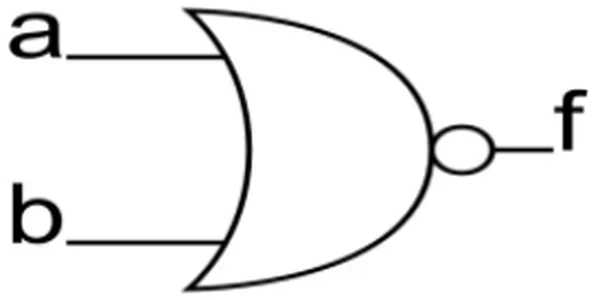

Wyjście bramki logicznej przedstawionej na schemacie ma stan wysoki, jeżeli wejścia mają stany

Symbol graficzny bramki logicznej z wejściami a i b oraz wyjściem f

A. a – wysoki, b – niski.

B. a – niski, b – niski.

C. a – wysoki, b – wysoki.

D. a – niski, b – wysoki.

ELM.06Pytanie 626

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Którą funkcję logiczną realizuje przedstawiony fragment programu sterowniczego w języku LD?

A. OR

B. NOR

C. AND

D. NAND

ELM.06Pytanie 627

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Które z wymienionych urządzeń oznaczane jest przedstawionym symbolem graficznym?

A. Siłownik mieszkowy.

B. Akumulator pneumatyczny.

C. Muskuł pneumatyczny.

D. Siłownik membranowy.

ELM.06Pytanie 628

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Blok, którego symbol graficzny w języku FBD przedstawiono na rysunku realizuje funkcję

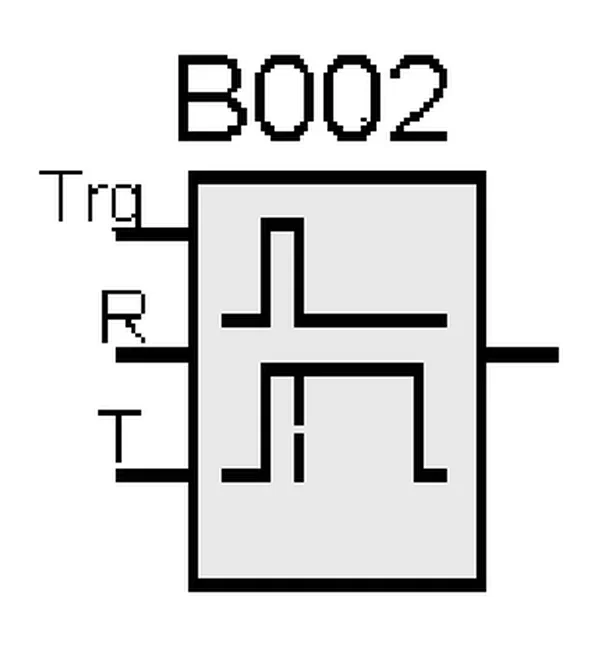

Symbol bloku FBD B002 z wejściami Trg, R i T oraz przebiegami czasowymi wewnątrz bloku

A. timera Off-Delay

B. przerzutnika RS

C. przerzutnika JK

D. timera On-Delay

ELM.06Pytanie 629

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

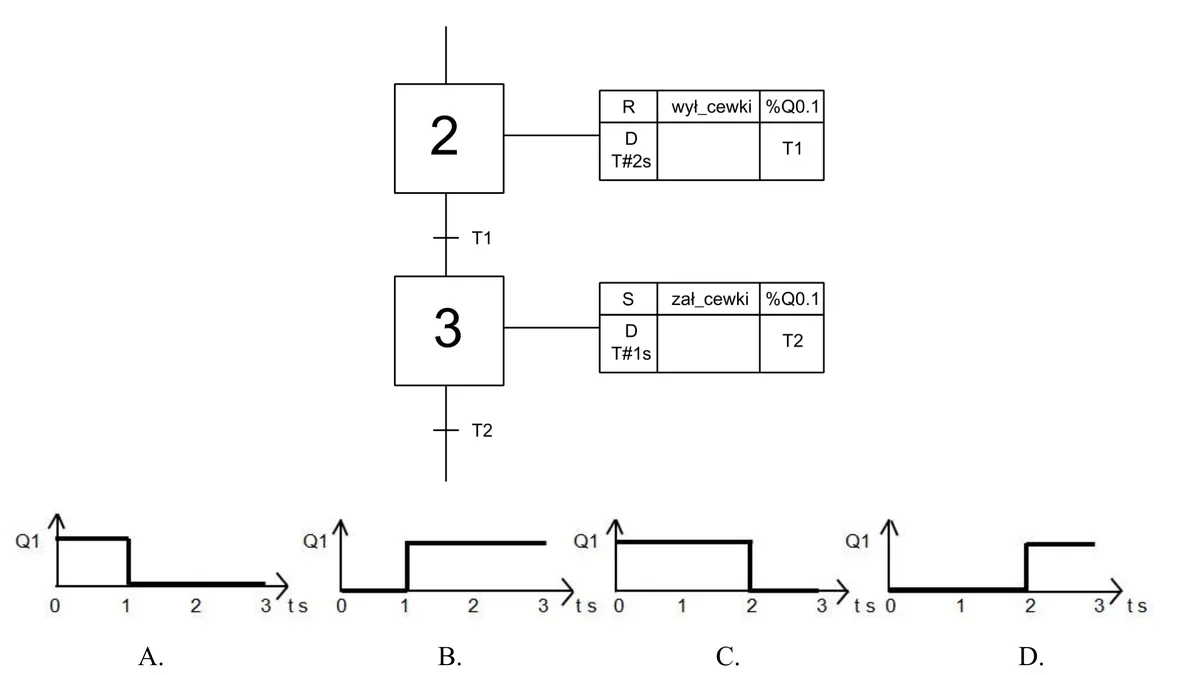

Na jak długo zostanie ustawiony stan 1na wyjściu Q1 sterownika, realizującego program przedstawiony na schemacie, po pojawieniu się stanu 1na wejściu I1?

A. 2 s

B. 5 s

C. 8 s

D. 3 s

ELM.06Pytanie 630

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Jaką minimalną średnicę tłoka powinien mieć siłownik, aby przy ciśnieniu roboczym instalacji pneumatycznej 0,4 MPa uzyskać na tłoku siłę większą od 500 N?

Tabela ciśnienie/siła

Siła na tłoku [N]
⌀	Ciśnienie robocze [bar]
⌀	1	2	3	4	5	6
2.5	0.4	0.9	1.3	1.8	2.2	2.7
3.5	0.9	1.7	3.8	3.5	4.3	5.2
5.35	2	4	6.1	8.1	10.1	12.1
6	2.5	5.1	7.6	10.2	12.7	15.3
8	4.5	9	13.6	18.1	22.6	27.1
10	7.1	14.1	21.2	28.3	35.3	42.4
12	10.2	20.4	30.5	40.7	50.9	61.0
16	18.1	36.5	54.3	72.4	90.5	109
20	28.3	56.5	84.8	113	141	170
25	44.2	88.4	133	177	221	265
32	72.4	145	217	290	362	434
40	113	226	339	452	565	679
50	177	353	530	707	884	1060
63	281	561	842	1120	1400	1680
80	452	905	1360	1810	2260	2710
100	707	1410	2120	2830	3530	4240

A. 63 mm

B. 40 mm

C. 32 mm

D. 50 mm

ELM.06Pytanie 631

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Sieci i komunikacja

Który rodzaj oprogramowania komputerowego monitoruje przebieg procesu oraz dysponuje funkcjami w zakresie m.in. gromadzenia, wizualizacji i archiwizacji danych oraz kontrolowania i alarmowania?

A. CAE

B. SCADA

C. CAM

D. CAD

ELM.06Pytanie 632

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

W dokumentacji dotyczączej prasy pneumatycznej jako kluczowy parametr eksploatacji określono ciśnienie zasilające na poziomie 0,6 MPa ± 5%. Który z podanych pomiarów nie mieści się w akceptowalnym zakresie?

A. 650 kPa

B. 600 kPa

C. 630 000 Pa

D. 0,58 MPa

ELM.06Pytanie 633

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Którą kombinację wartości stanów logicznych na wejściach I0.1 i I0.2 należy ustawić, aby na wyjściu %Q0.1 pojawiła się logiczna jedynka?

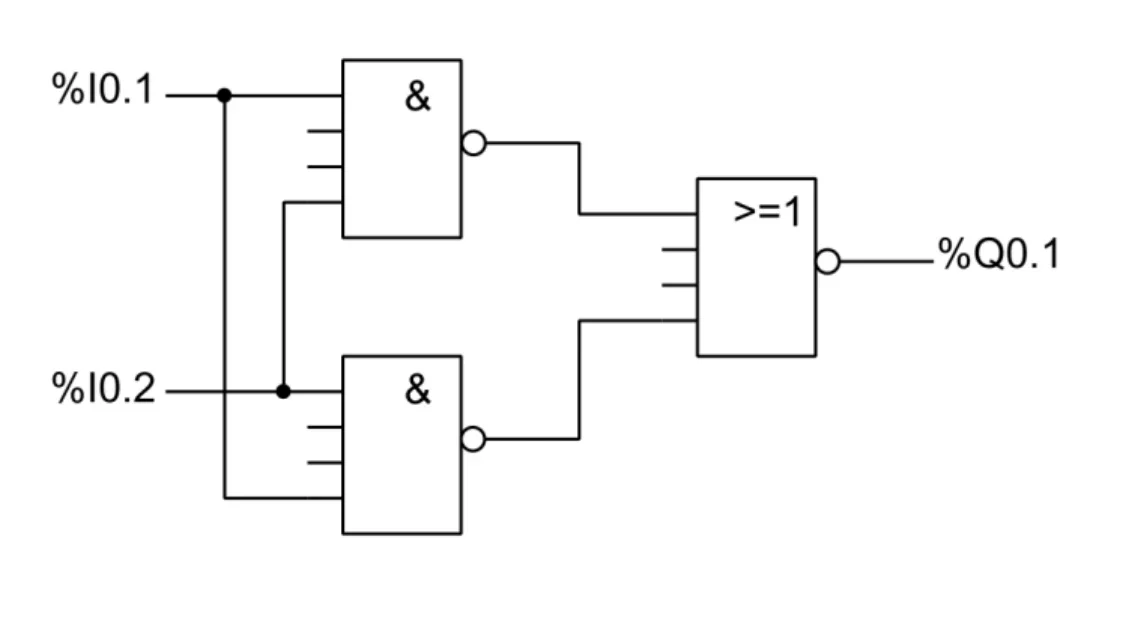

Program FBD z dwiema bramkami & o zanegowanych wyjściach i bramką >=1 sterującą wyjściem %Q0.1

A. %I0.1 = 1 %I0.2 = 0

B. %I0.1 = 1 %I0.2 = 1

C. %I0.1 = 0 %I0.2 = 0

D. %I0.1 = 0 %I0.2 = 1

ELM.06Pytanie 634

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Który z zamieszczonych diagramów czasowych ilustruje cykl pracy układu przedstawionego na schemacie?

ELM.06Pytanie 635

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Jak skutecznie programować sterownik PLC w celu sterowania silnikiem elektrycznym?

A. Zaprojektować algorytm sterowania uwzględniający warunki startu i zatrzymania

B. Zwiększyć ilość podłączonych przewodów, co zwykle nie jest konieczne

C. Zmienić napięcie wejściowe na wyższe, co może być niebezpieczne

D. Zainstalować dodatkowe czujniki podczerwieni, aby monitorować otoczenie

ELM.06Pytanie 636

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Jak zachowa się tłoczysko siłownika A1 po naciśnięciu przycisku S1?

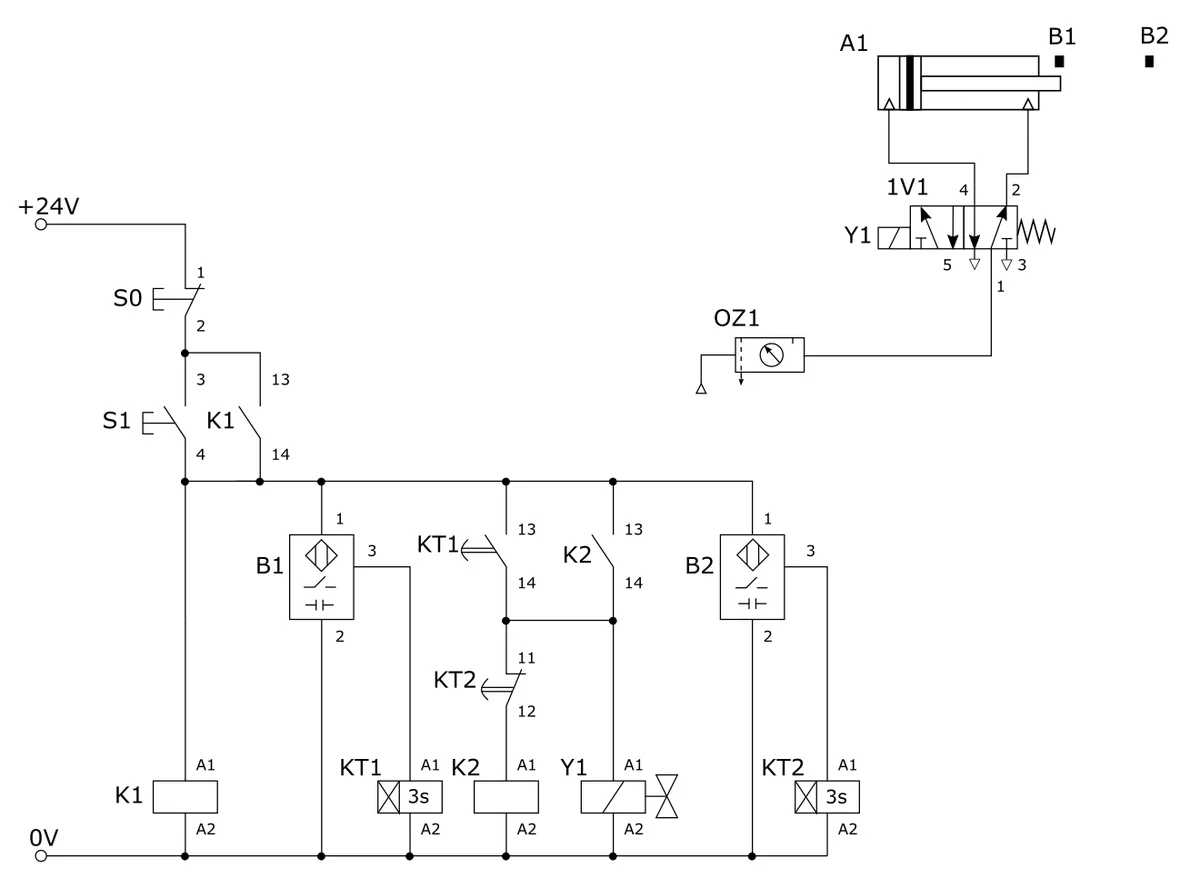

Schemat elektropneumatyczny: siłownik A1 z zaworem 1V1 i cewką Y1, przyciski S0 i S1, przekaźniki K1 i K2, przekaźniki czasowe KT1 i KT2 nastawione na 3 s, czujniki B1 i B2

A. Wysunie się natychmiast, wsunie po 3 s, wysunie po kolejnych 3 s i proces będzie się powtarzał do chwili naciśnięcia przycisku S0, wówczas nastąpi powrót do pozycji wyjściowej.

B. Wysunie się natychmiast, wsunie po 3 s, wysunie po kolejnych 3 s, zatrzyma się a po naciśnięciu przycisku S0 powróci do pozycji wyjściowej.

C. Wysunie się po 3 s, wsunie po kolejnych 3 s i zatrzyma się czekając na kolejne naciśniecie przycisku S1, przycisk S0 zatrzymuje ruch i powoduje powrót do pozycji wyjściowej w dowolnym momencie.

D. Wysunie się po 3 s, wsunie po kolejnych 3 s i proces będzie się powtarzał do chwili naciśnięcia przycisku S0, wówczas nastąpi powrót do pozycji wyjściowej.

ELM.06Pytanie 637

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

W systemie alarmowym, który jest aktywowany za pomocą pilota radiowego, zasięg jego działania znacznie się zmniejszył. Jakie może być najprawdopodobniejsze źródło tego problemu?

A. Rozkodowanie pilota

B. Niewłaściwe kierowanie pilota na odbiornik

C. Rozładowana bateria w pilocie

D. Zniszczenie przycisku w pilocie

ELM.06Pytanie 638

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Na podstawie fragmentu instrukcji serwisowej wskaż prawdopodobną przyczynę nieprawidłowej pracy urządzenia, jeżeli na jego wyświetlaczu wyświetla się kod błędu F1.

KODY BŁĘDÓW
Nr	Kod błędu	Problem
1.	E1	Usterka czujnika temperatury pomieszczenia
2.	E2	Usterka czujnika temperatury wymiennika zewn.
3.	E3	Usterka czujnika temperatury wymiennika wewn.
4.	E4	Usterka silnika jednostki wewnętrznej lub problem z sygnałem zwrotnym
5.	E5	Brak komunikacji między jednostkami wewn. i zewn.
6.	F0	Usterka silnika prądu stałego wentylatora jednostki zewn.
7.	F1	Uszkodzenie modułu IPM
8.	F2	Uszkodzenie modułu PFC
9.	F3	Problem ze sprężarką
10.	F4	Błąd czujnika temperatury przegrzania
11.	F5	Zabezpieczenie temperatury głowicy sprężarki
12.	F6	Błąd czujnika temperatury otoczenia jednostki zewn.
13.	F7	Zabezpieczenie przed zbyt wysokim lub za niskim na- pięciem zasilania
14.	F8	Błąd komunikacji modułów jednostki zewnętrznej
15.	F9	Błąd pamięci EEPROM jednostki zewnętrznej
16.	FA	Błąd czujnika temperatury ssania (uszkodzenie zaworu 4 drogowego)

A. Uszkodzenie modułu IPM.

B. Problem ze sprężarką.

C. Nieprawidłowa wartość napięcia zasilania.

D. Błąd czujnika temperatury ssania.

ELM.06Pytanie 639

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

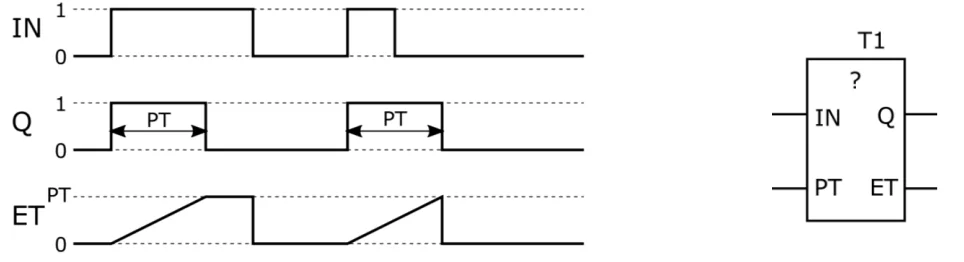

Diagram czasowy na rysunku przedstawia działanie instrukcji

A. TONR.

B. TON.

C. TOF.

D. TP.

ELM.06Pytanie 640

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Jaką czynność należy zrealizować w pierwszej kolejności przy wymianie filtru ssawnego w instalacji hydraulicznej?

A. Usunąć zanieczyszczenia z wnętrza zbiornika zasilacza hydraulicznego

B. Spuścić olej do właściwego naczynia przez korek spustowy

C. Wyciągnąć wkład filtra oleju i powietrza

D. Napełnić zbiornik czystym olejem oraz odpowietrzyć system

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Którą funkcję realizuje program?

Podczas pracy z siłownikiem hydraulicznym dostrzeżono drobne zadrapania na tłoczysku. Jak należy zlikwidować te rysy?

Symbol graficzny zaworu sterowanego za pomocą przycisku z zapadką, stosowany na schematach pneumatycznych, przedstawiono na

Jakie powinno być natężenie przepływu oleju dla silnika hydraulicznego o pojemności jednostkowej 5 cm3/obr., aby wałek wyjściowy osiągnął prędkość 1200 obr./min?

Na którym rysunku przedstawiono symbol graficzny hydraulicznego regulatora natężenia przepływu?

Na rysunkach przedstawiono program w języku LD, przebiegi czasowe na wejściach I0.0 i I0.1 oraz cztery różne sygnały QA, QB, QC, QD. Który z przedstawionych sygnałów sterownika jest prawidłowym sygnałem wyjścia Q0.0?

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

W jaki sposób należy narysować diagram czasowy obrazujący przebieg pracy siłownika działającego zgodnie z przedstawionym opisem?

Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji. Wskaż przebieg sygnału na wyjściu Q1 sterownika po wykonaniu przez program działań w krokach 2 i 3, jeżeli na wykresach czas 0 s oznacza początek kroku 2.

Według zasad rysowania schematów układów pneumatycznych, symbolem składającym się z litery A oraz cyfr oznacza się

Na podstawie fragmentu programu określ, dla którego stanu wejść sterownika PLC na jego wyjściu Q0.0 zostanie ustawione logiczne zero?

Który element silnika prądu stałego oznaczono cyfrą 1?

Wejście LD przedstawionego na rysunku licznika służy do

Na rysunkach technicznych cienką linią dwupunktową oznacza się

Który z przebiegów czasowych odpowiada funkcji realizowanej przez fragment programu zapisanego w języku LD?

Który z wymienionych programów umożliwia tworzenie dokumentacji technicznej podzespołów mechanicznych w sposób przedstawiony na rysunku?

Który z programów realizuje działanie układu elektropneumatycznego zgodnie z diagramem stanów?

Udarowy młot pneumatyczny, wchodzący w skład urządzenia wiertniczego, służącego do renowacji mostów, powinien być smarowany olejem o symbolu literowym

Zakres działań eksploatacyjnych dla urządzenia mechatronicznego powinien być określony na podstawie

Zawór 1V2 powoduje spowolnienie ruchu tłoczyska siłownika 1A1 podczas

Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane, a dezaktywowane 20 sekund po zwolnieniu przycisku S1?

Korzystając z załączonej listy przyporządkowania wejść i wyjść sterownika PLC oraz programu napisanego w języku FBD określ, które z lampek kontrolnych zaświecą się po jednoczesnym naciśnięciu przycisku S1 i S2.

Który z wymienionych zaworów należy zastosować w miejscu oznaczonym „1V6?” na schemacie, aby osiągnąć maksymalną prędkość wysuwania tłoczyska siłownika 1A1?

Wyjście bramki logicznej przedstawionej na schemacie ma stan wysoki, jeżeli wejścia mają stany

Którą funkcję logiczną realizuje przedstawiony fragment programu sterowniczego w języku LD?

Które z wymienionych urządzeń oznaczane jest przedstawionym symbolem graficznym?

Blok, którego symbol graficzny w języku FBD przedstawiono na rysunku realizuje funkcję

Na jak długo zostanie ustawiony stan 1na wyjściu Q1 sterownika, realizującego program przedstawiony na schemacie, po pojawieniu się stanu 1na wejściu I1?

Jaką minimalną średnicę tłoka powinien mieć siłownik, aby przy ciśnieniu roboczym instalacji pneumatycznej 0,4 MPa uzyskać na tłoku siłę większą od 500 N?

Który rodzaj oprogramowania komputerowego monitoruje przebieg procesu oraz dysponuje funkcjami w zakresie m.in. gromadzenia, wizualizacji i archiwizacji danych oraz kontrolowania i alarmowania?

W dokumentacji dotyczączej prasy pneumatycznej jako kluczowy parametr eksploatacji określono ciśnienie zasilające na poziomie 0,6 MPa ± 5%. Który z podanych pomiarów nie mieści się w akceptowalnym zakresie?

Którą kombinację wartości stanów logicznych na wejściach I0.1 i I0.2 należy ustawić, aby na wyjściu %Q0.1 pojawiła się logiczna jedynka?

Który z zamieszczonych diagramów czasowych ilustruje cykl pracy układu przedstawionego na schemacie?

Jak skutecznie programować sterownik PLC w celu sterowania silnikiem elektrycznym?

Jak zachowa się tłoczysko siłownika A1 po naciśnięciu przycisku S1?

W systemie alarmowym, który jest aktywowany za pomocą pilota radiowego, zasięg jego działania znacznie się zmniejszył. Jakie może być najprawdopodobniejsze źródło tego problemu?

Na podstawie fragmentu instrukcji serwisowej wskaż prawdopodobną przyczynę nieprawidłowej pracy urządzenia, jeżeli na jego wyświetlaczu wyświetla się kod błędu F1.

Diagram czasowy na rysunku przedstawia działanie instrukcji

Jaką czynność należy zrealizować w pierwszej kolejności przy wymianie filtru ssawnego w instalacji hydraulicznej?

Jakie powinno być natężenie przepływu oleju dla silnika hydraulicznego o pojemności jednostkowej 5 cm³/obr., aby wałek wyjściowy osiągnął prędkość 1200 obr./min?

Na rysunkach przedstawiono program w języku LD, przebiegi czasowe na wejściach I0.0 i I0.1 oraz cztery różne sygnały Q_A, Q_B, Q_C, Q_D. Który z przedstawionych sygnałów sterownika jest prawidłowym sygnałem wyjścia Q0.0?
