ELM.06Pytanie 641
Eksploatacja i programowanie …

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja

Do zakresu przeglądu technicznego łopatkowych kompresorów powietrza nie należy

A. pomiar poboru energii elektrycznej przez silnik
B. wymiana manometru w każdym przypadku
C. obserwacja poziomu hałasu lub drgań stopnia sprężającego
D. wymiana wkładki sprzęgła bezpośredniego napędu stopnia sprężającego w ustalonym czasie
ELM.06Pytanie 642
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Na rysunku przedstawiono diagram stanów sterowania dwoma siłownikami. Jakie zdarzenie inicjuje sekwencję działań w kroku 3, których efektem jest cofanie tłoczysk siłowników 1A i 2 A?

Ilustracja do pytania 2
A. Osiągnięcie skrajnego położenia siłownika 1A.
B. Załączenie zaworu 2V.
C. Załączenie zaworu 1V.
D. Osiągnięcie skrajnego położenia siłownika 2A.
ELM.06Pytanie 644
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Przy ciągle wciśniętym przycisku START układ opisany diagramem stanów powtarza czynności z kroków 1 do 5. Takie zachowanie układu jest prawidłowe ze względu na działanie

Ilustracja do pytania 4
A. koniunkcji sygnałów przycisku START i czujnika 1B1.
B. czujnika 2B1 w kroku 4 diagramu.
C. alternatywy sygnałów przycisku START i czujnika 1B1.
D. czujnika 2B2 w kroku 3 diagramu.
ELM.06Pytanie 645
Eksploatacja i programowanie …

Kategorie: Elementy i symbole Rysunek techniczny i CAD

Który z rysunków przedstawia narysowany i prawidłowo opisany symbol graficzny przełącznika z zestykiem NC, o napędzie ręcznym przekręcanym?

Rysunek 3.
Wariant C
Rysunek 1.
Wariant A
Rysunek 4.
Wariant D
Rysunek 2.
Wariant B
ELM.06Pytanie 649
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja Bezpieczeństwo i BHP

Przy montażu napędów hydraulicznych należy dotrzymać warunków technicznych. Który z warunków jest niewłaściwy?

A. Wszystkie uszczelnienia powinny być bardzo starannie złożone
B. Uszczelki oraz podkładki gumowe powinny być oczyszczone za pomocą rozpuszczalnika i wysuszone na świeżym powietrzu
C. Przed finalnym zamontowaniem wszystkie komponenty urządzeń hydraulicznych muszą być dokładnie oczyszczone
D. Podczas montażu konieczne jest zapewnienie czystości, aby do instalowanego systemu nie dostały się zanieczyszczenia
ELM.06Pytanie 650
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Wskaż wynik minimalizacji funkcji logicznej dla układu sterowania zapisanej w tablicy Karnaugha dokonanej dla wartości logicznych "1".

x \ yz00011110
01001
11001
A. f = y̅z
B. f = x
C. f = xy̅z̅
D. f = z̅
ELM.06Pytanie 652
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Który z literowych symboli zastosowanych w programie do sterowania, według normy IEC 61131, reprezentuje fizyczne wyjście kontrolera PLC?

A. I
B. S
C. R
D. Q
ELM.06Pytanie 653
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

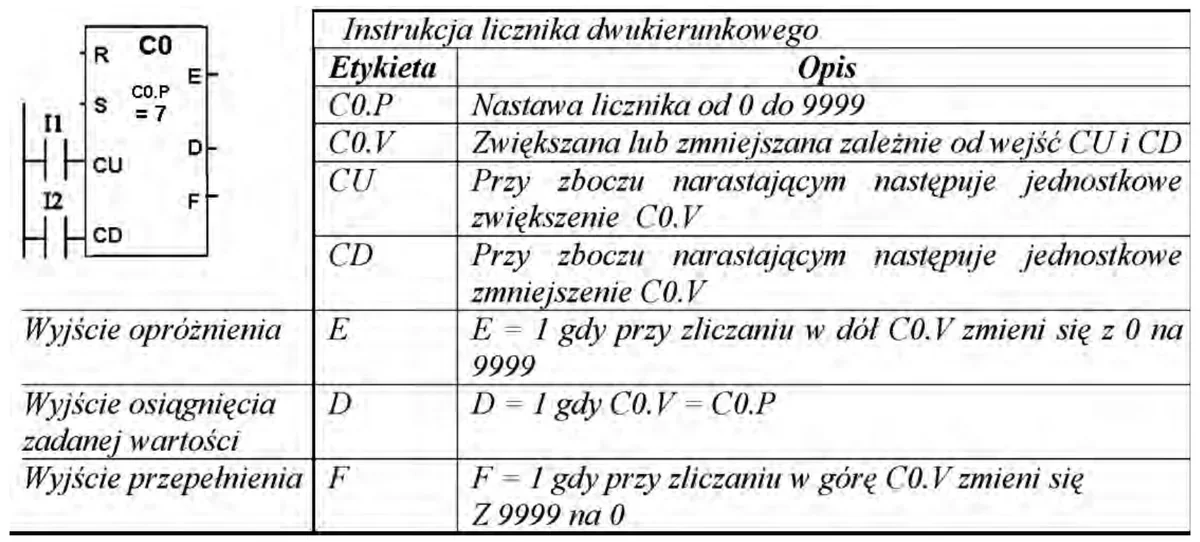

Na podstawie instrukcji licznika dwukierunkowego określ, które wyjście licznika należy w programie przyporządkować do wyjścia Q1 sterownika PLC, aby pojawiał się na nim stan logiczny 1, zawsze gdy licznik osiągnie wartość równą nastawie licznika C0.P?

Blok licznika dwukierunkowego C0 z wejściami R, S, CU, CD i wyjściami E, D, F oraz tabela instrukcji licznika z opisem etykiet
A. D
B. F
C. E
D. S
ELM.06Pytanie 655
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

W systemie regulacji dwustanowej zauważono zbyt częste wahania wokół wartości docelowej. W celu redukcji częstotliwości tych wahań, konieczne jest w regulatorze cyfrowym

A. zmniejszyć zakres histerezy
B. zwiększyć zakres histerezy
C. zmniejszyć wartość sygnału zadawania
D. zwiększyć wartość sygnału regulacyjnego
ELM.06Pytanie 656
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Który symbol graficzny należy zastosować, aby przedstawić na schemacie kinematycznym dwa człony z połączeniem przegubowym?

Symbol 4.
Wariant D
Symbol 1.
Wariant A
Symbol 2.
Wariant B
Symbol 3.
Wariant C
ELM.06Pytanie 657
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Jaką z wymienionych czynności można przeprowadzić podczas pracy silnika prądu stałego?

A. Przeczyścić odpowiednimi środkami elementy wirujące silnika
B. Dokręcić śruby mocujące silnik do podłoża
C. Wymienić szczotki komutatora
D. Wyczyścić łopatki wentylatora
ELM.06Pytanie 660
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Na podstawie analizy programu i listy przyporządkowania określ działanie układu sterowania.

Ilustracja do pytania 20
A. Lampka H1 załączana jest przyciskiem S2 z programowo zrealizowanym samopodtrzymaniem, i wyłączana jest przyciskiem S2 z priorytetem wyłączania.
B. Lampka H1 załączana jest przyciskiem S1 z programowo zrealizowanym samopodtrzymaniem, i wyłączana jest przyciskiem S2 z priorytetem wyłączania.
C. Lampka H1 załączana jest przyciskiem S1 z programowo zrealizowanym samopodtrzymaniem, i wyłączana przyciskiem S2 z priorytetem załączania.
D. Lampka H1 załączana jest przyciskiem S2 z programowo zrealizowanym samopodtrzymaniem, i wyłączana jest przyciskiem S1 z priorytetem załączania.
ELM.06Pytanie 661
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Na podstawie danych znamionowych prądnicy tachometrycznej określ, jaką wartość napięcia będzie wskazywał woltomierz na wyjściu prądnicy, jeżeli wirnik obraca się z prędkością 4800 obr/min.

Dane znamionowe prądnicy tachometrycznej
PZTK 51-18
ku = 12,5 V/1000 obr/min
Robc min = 5 kΩ
nmax = 8000 obr/min
A. 5 V
B. 18 V
C. 12,5 V
D. 60 V
ELM.06Pytanie 662
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Który z programów realizuje opisane działanie?

Do wejść I1 i I2 zostały podłączone dwa przyciski NC, a do wyjścia Q1 lampka sygnalizacyjna. Lampka ma świecić, gdy oba z przyciski zostaną naciśnięte.

Który z programów realizuje opisane działanie?

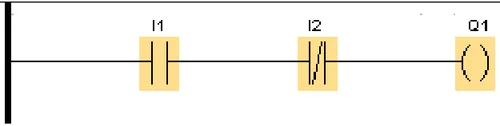

A. 2
Program 2 - program LD
B. 1

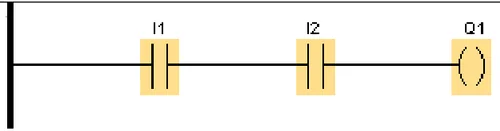

Program 1 - program LD
C. 4

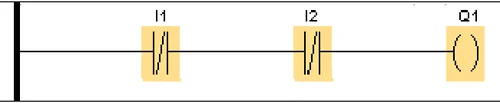

Program 4 - program LD

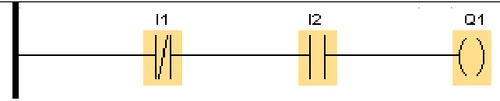

D. 3
Program 3 - program LD
ELM.06Pytanie 665
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Jeżeli w programie sterowniczym użyty zostanie element oprogramowania przedstawiony na rysunku z nastawą PT = 2 s, to przy podanym przebiegu sygnału na wejściu EN stan wyjścia Q będzie zgodny z

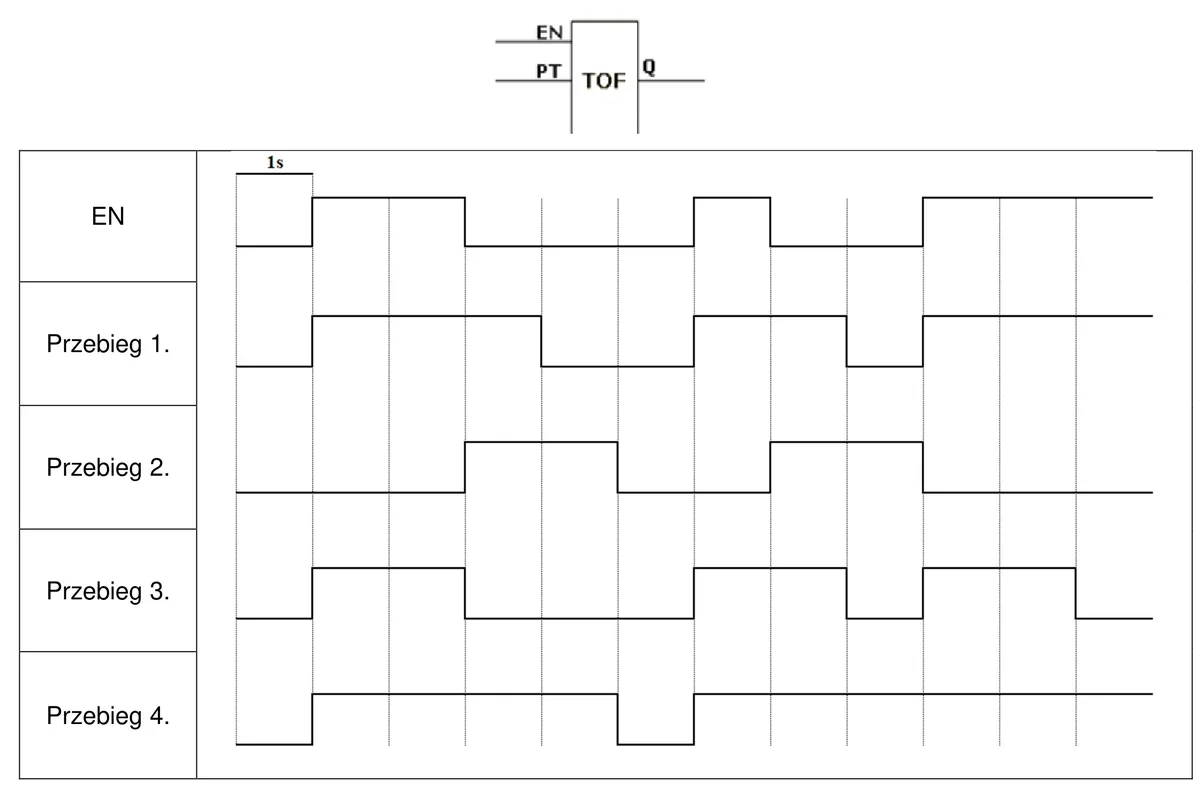

Symbol bloku TOF oraz przebieg sygnału EN i cztery ponumerowane przebiegi czasowe
przebiegiem 1.
przebiegiem 3.
przebiegiem 4.
przebiegiem 2.
ELM.06Pytanie 667
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

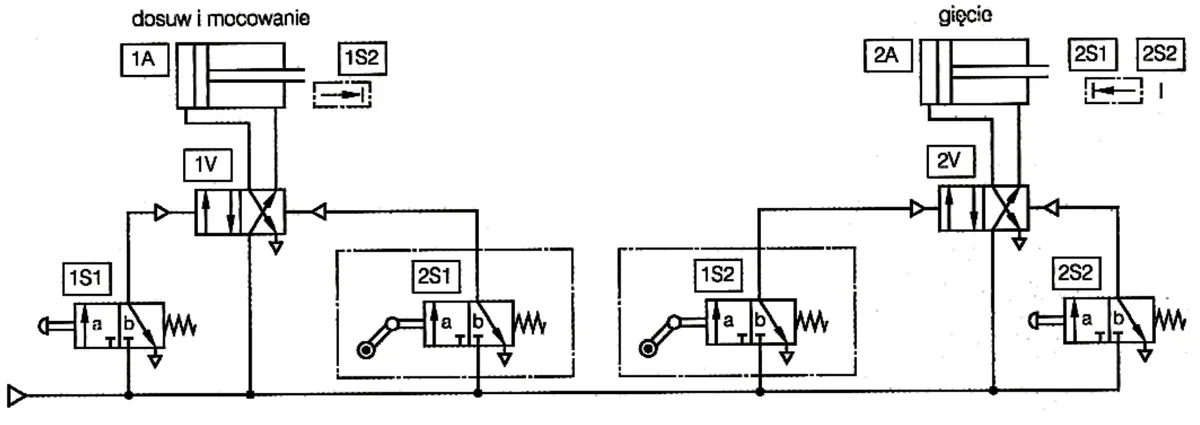

W układzie sterowania procesem gięcia symbolem 1S1 oznaczono zawór 3/2 sterowany

Schemat pneumatyczny układu dosuwu i mocowania oraz gięcia z siłownikami 1A i 2A oraz zaworami 1S1, 1S2, 2S1, 2S2
A. przyciskiem, normalnie zamknięty.
B. przyciskiem, normalnie otwarty.
C. elektromagnesem, normalnie otwarty.
D. elektromagnesem, normalnie zamknięty.
ELM.06Pytanie 668
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

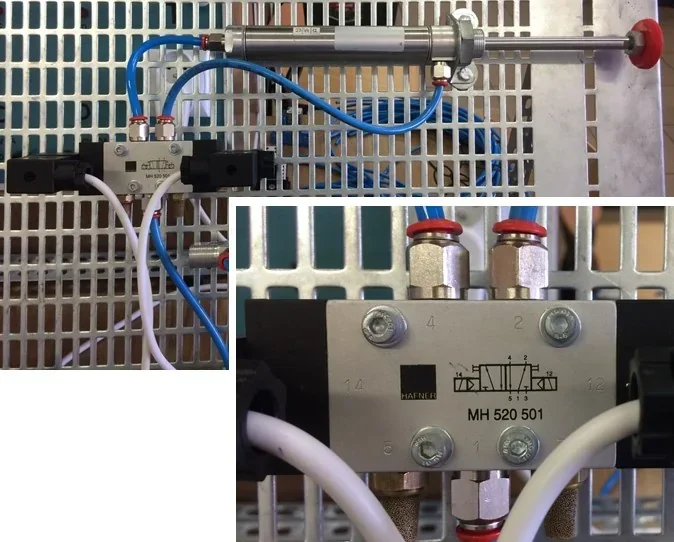

Dlaczego po włączeniu dopływu sprężonego powietrza tłok siłownika dwustronnego działania w układzie przedstawionym na rysunku, wysunął się pomimo braku napięcia w układzie?

Zdjęcie stanowiska: siłownik dwustronnego działania podłączony do zaworu elektropneumatycznego MH 520 501 z dwiema cewkami oraz zbliżenie zaworu z oznaczeniami przyłączy
A. Przyłącza zaworu 5 i 1 podłączono niewłaściwie.
B. Podczas ostatniego uruchomienia układu napięcie impulsowe najpierw podano na cewkę 14, a następnie na cewkę 12.
C. Podczas ostatniego uruchomienia układu napięcie impulsowe najpierw podano na cewkę 12, a następnie na cewkę 14.
D. Przyłącza zaworu 2 i 4 podłączono niewłaściwie.
ELM.06Pytanie 669
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Jakie pomiary są przeprowadzane w celu oceny jakości połączeń elektrycznych?

A. Mocy biernej generowanej na połączeniach
B. Natężenia prądów przepływających przez połączenia
C. Mocy czynnej generowanej na połączeniach
D. Rezystancji połączeń
ELM.06Pytanie 672
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Za pomocą której sieci SFC należy przedstawić proces, w którym przejście od Kroku 9 do Kroku 11 z pominięciem Kroku 10 następuje wtedy, gdy krok 9 jest aktywny i nie jest spełniony warunek W3 przy spełnionym warunku W4?

D.
Wariant D
C.
Wariant C
B.
Wariant B
A.
Wariant A
ELM.06Pytanie 673
Eksploatacja i programowanie …

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja

Podczas szacowania czasu potrzebnego na realizację zadania, na początku uwzględnia się

A. ponadnormatywne przerwy w pracy
B. innowacyjność metod pracy
C. normy czasochłonności wykonania zadania
D. warunki przydzielania urlopu wypoczynkowego
ELM.06Pytanie 674
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

W jakim celu stosuje się enkodery w systemach automatyki?

A. Poprawa jakości dźwięku
B. Pomiar przemieszczenia i prędkości
C. Zwiększanie mocy silnika
D. Redukcja zużycia energii
ELM.06Pytanie 676
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

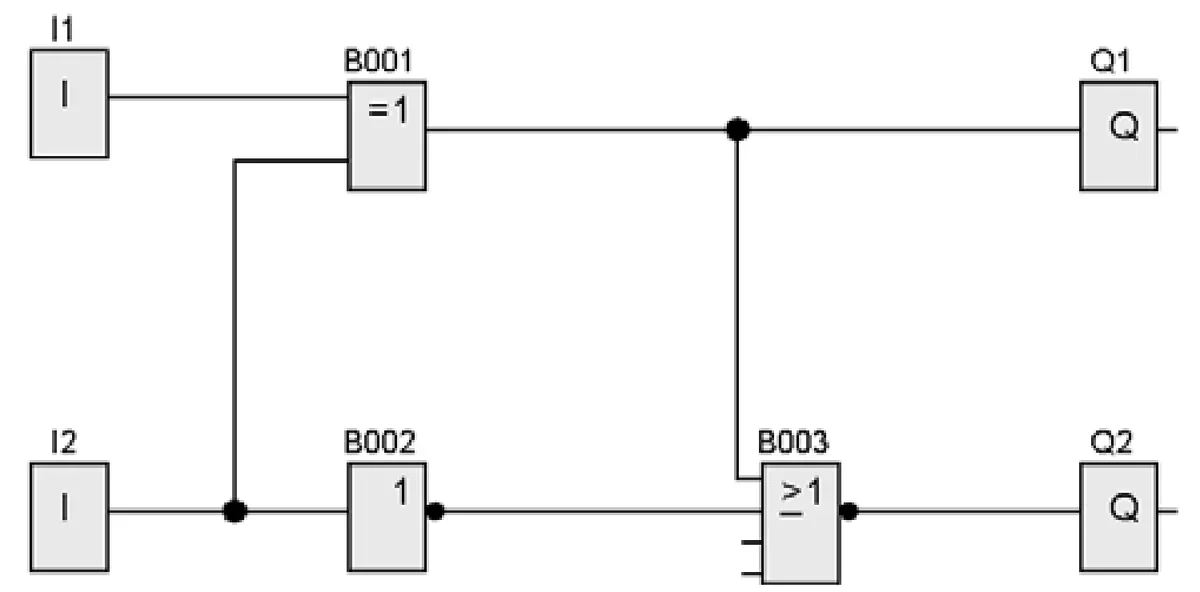

Jakie wartości pojawią się na wyjściach Q1 i Q2 sterownika, realizującego program przedstawiony na schemacie, przy sygnałach wejściowych I1 = I2 = 1?

Program FBD z wejściami I1 i I2, blokami B001, B002 i B003 oraz wyjściami Q1 i Q2
A. Q1 = 1, Q2 = 1
B. Q1 = 0, Q2 = 0
C. Q1 = 0, Q2 = 1
D. Q1 = 1, Q2 = 0
ELM.06Pytanie 678
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Na wyświetlaczu panelu operatorskiego falownika wyświetla się kod błędu F005. Określ na podstawie tabeli z instrukcji serwisowej co może być przyczyną sygnalizowania wystąpienia błędu.

Kod błęduOpis uszkodzeniaCzynności naprawcze
F001PrzepięcieSprawdź czy wielkość napięcia zasilania jest właściwe dla znamion falownika i sterowanego silnika.
Zwiększyć czas opadania częstotliwości (nastawa P003).
Sprawdź czy moc hamowania mieści się w dopuszczalnych granicach.
F002PrzetężenieSprawdź czy moc falownika jest odpowiednia do zastosowanego silnika.
Sprawdź czy długość kabli zasilających silnika nie jest zbyt duża.
Sprawdź czy nie nastąpiło przebicie izolacji uzwojeń silnika lub przewodów kabli zasilających.
Sprawdź czy wartości nastaw P081 - P086 są zgodne z wartościami danych znamionowych silnika.
Sprawdź czy wartość nastawy P089 jest zgodna z wielkością rzeczywistej rezystancji uzwojeń stojana silnika.
Zwiększ czas narastania częstotliwości wyjściowej P002.
Zmniejsz wielkości forsowania częstotliwości (wartość nastaw P078 i P079).
Sprawdź czy wał silnika nie jest zablokowany lub przeciążony.
F003PrzeciążenieSprawdź czy silnik nie jest przeciążony.
Zwiększ częstotliwość maksymalną (wartość nastawy P013) w przypadku gdy używany jest silnik o dużym poślizgu znamionowym.
F005Przegrzanie falownika
(zadziałanie wewnętrznego termistora PTC)		Sprawdź czy temperatura otoczenia przekształtnika nie jest zbyt wysoka.
Sprawdź czy wloty i wyloty powietrza chłodzącego obudowy falownika nie są przysłonięte przez elementy sąsiadujące.
Sprawdź czy wentylator chłodzący funkcjonuje prawidłowo.
F008Przekroczenie okresu oczekiwania na sygnał z łącza szeregowegoSprawdź poprawność łącza szeregowego.
Sprawdź prawidłowość ustawienia parametrów komunikacji łącza szeregowego (wartości nastaw P091 - P093).
A. Za mała częstotliwość.
B. Za duża moc silnika.
C. Za duża temperatura otoczenia.
D. Za małe obciążenie na wale silnika.
ELM.06Pytanie 679
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Rysunek techniczny i CAD

Który z wymienionych programów komputerowych umożliwi przeprowadzenie symulacji działania zaprojektowanego multiwibratora?

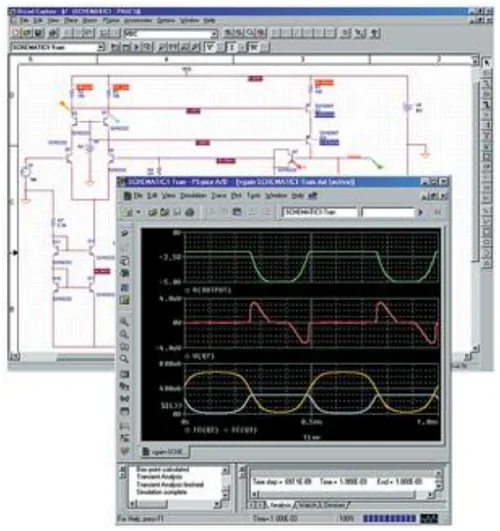

A. Program 1. PSpice
Program 1. PSpice - zrzut ekranu programu

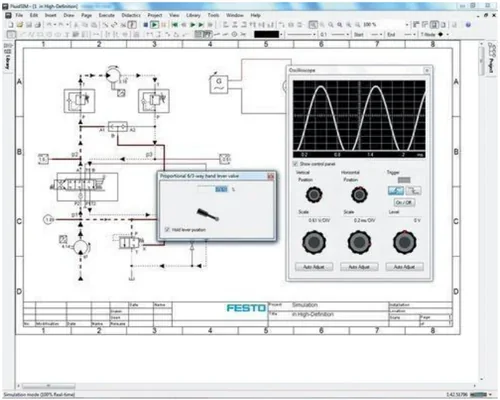

B. Program 2. FluidSim
Program 2. FluidSim - zrzut ekranu programu

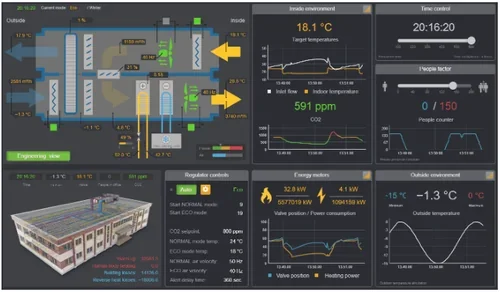

C. Program 3. WebHMI
Program 3. WebHMI - zrzut ekranu programu

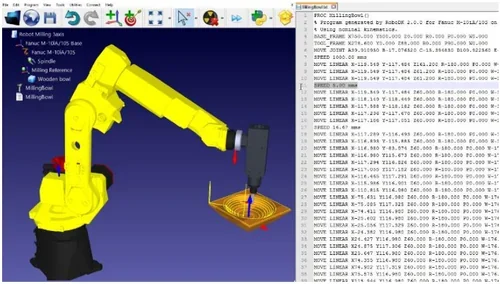

D. Program 4. RoboDK
Program 4. RoboDK - zrzut ekranu programu
ELM.06Pytanie 680
Eksploatacja i programowanie …

Kategorie: Konserwacja i eksploatacja

Jakie informacje powinien zawierać raport z realizowanych prac konserwacyjnych frezarki numerycznej?

A. Miejsce i datę oraz kosztorys przeprowadzonej konserwacji
B. Miejsce i datę, a także czas realizacji prac konserwacyjnych
C. Datę i opis wykonanych prac oraz podpis osoby odpowiedzialnej za konserwację
D. Kosztorys oraz opis przeprowadzonych działań, a także podpis osoby odpowiedzialnej za konserwację
