ELM.06Pytanie 721
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Jaki układ sygnałów na wejściach przerzutnika RS spowoduje, że na jego wyjściu OUT będzie jedynka logiczna?

Ilustracja do pytania 1
A. S1=0, S2=1, F1=0
B. S1=1, S2=0, F1=1
C. S1=0, S2=0, F1=1
D. S1=1, S2=0, F1=0
ELM.06Pytanie 722
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

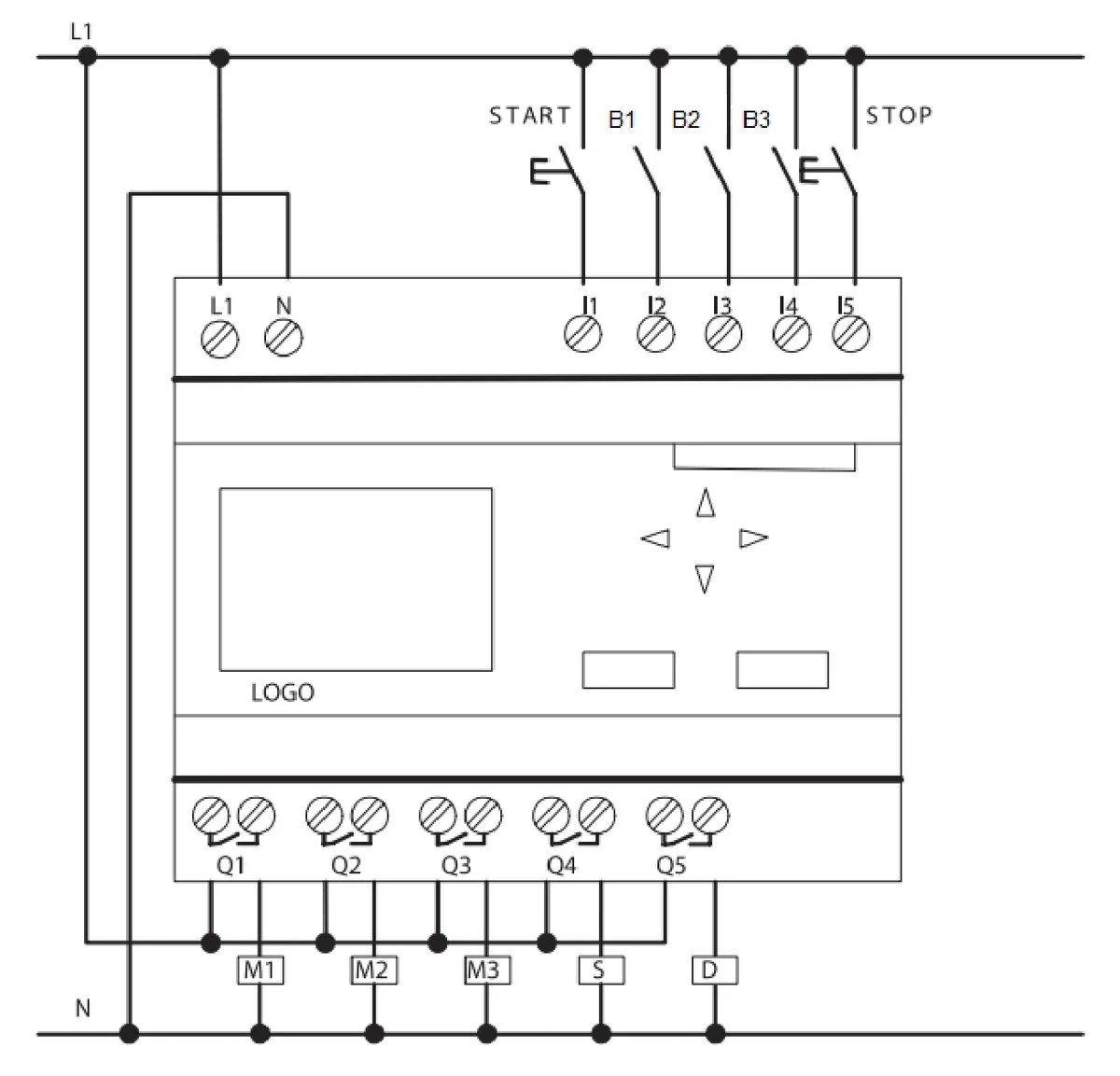

W mechatronicznym urządzeniu uszkodzony został sterownik LOGO 12/24RC. W tabeli przedstawiono producenta informacje dotyczące stosowanych oznaczeń. Które dane odpowiadają uszkodzonemu sterownikowi?

 — 12/24: zasilanie napięciem 12/24 V DC
 — 230: zasilanie napięciem 115 ÷ 240 V AC/DC
 — R: wyjścia przekaźnikowe (brak symbolu R - wyjścia tranzystorowe)
 — C: wbudowany zegar tygodniowy
 — o: wersja bez wyświetlacza (LOGO! Pure)
 — DM: binarny moduł rozszerzenia
 — AM: analogowy moduł rozszerzenia
 — CM: komunikacyjny moduł zewnętrzny (np. moduły EIB/KNX)
 — TD: Panel tekstowy
A. Napięcie zasilania 12 V lub 24 V DC, wyjścia przekaźnikowe, wbudowany zegar tygodniowy, wersja z wyświetlaczem.
B. Napięcie zasilania 115 ÷ 240 V AC, wyjścia tranzystorowe, wbudowany zegar tygodniowy, wersja bez wyświetlacza.
C. Napięcie zasilania 12 V lub 24 V AC, wyjścia tranzystorowe, binarny moduł rozszerzenia, wersja z wyświetlaczem.
D. Napięcie zasilania 115 ÷ 240 V AC, wyjścia przekaźnikowe, analogowy moduł rozszerzenia, wersja bez wyświetlacza.
ELM.06Pytanie 723
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

W programie sterowania przedstawionym na rysunku, na wyjściu Q0.0 sygnał logiczny 1 pojawi się po

Ilustracja do pytania 3
A. zliczeniu 3 impulsów w górę.
B. zliczeniu 3 impulsów w dół.
C. zliczeniu 4 impulsów w dół.
D. zliczeniu 4 impulsów w górę.
ELM.06Pytanie 728
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

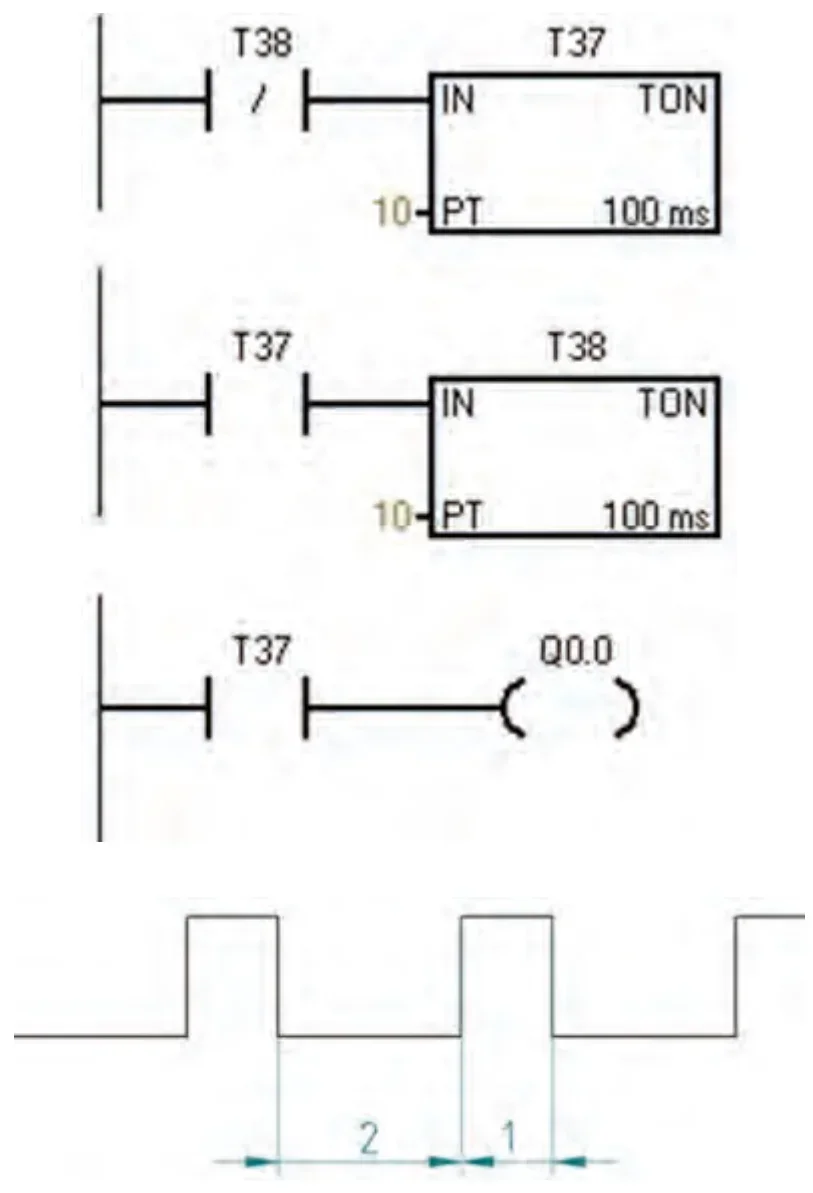

Które parametry PT timerów należy zmodyfikować, aby w zamieszczonym programie na sterownik PLC, stan wyjścia Q0.0 sterownika, zmieniał się zgodnie z diagramem czasowym, przedstawionym na rysunku?

Program LD z timerami TON T37 i T38 o PT = 10 i podstawie 100 ms, cewką Q0.0 oraz przebieg wyjścia z odcinkami 2 i 1
A. T37 PT=20, T38 PT=30
B. T37 PT=30, T38 PT=20
C. T37 PT=10, T38 PT=20
D. T37 PT=20, T38 PT=10
ELM.06Pytanie 729
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

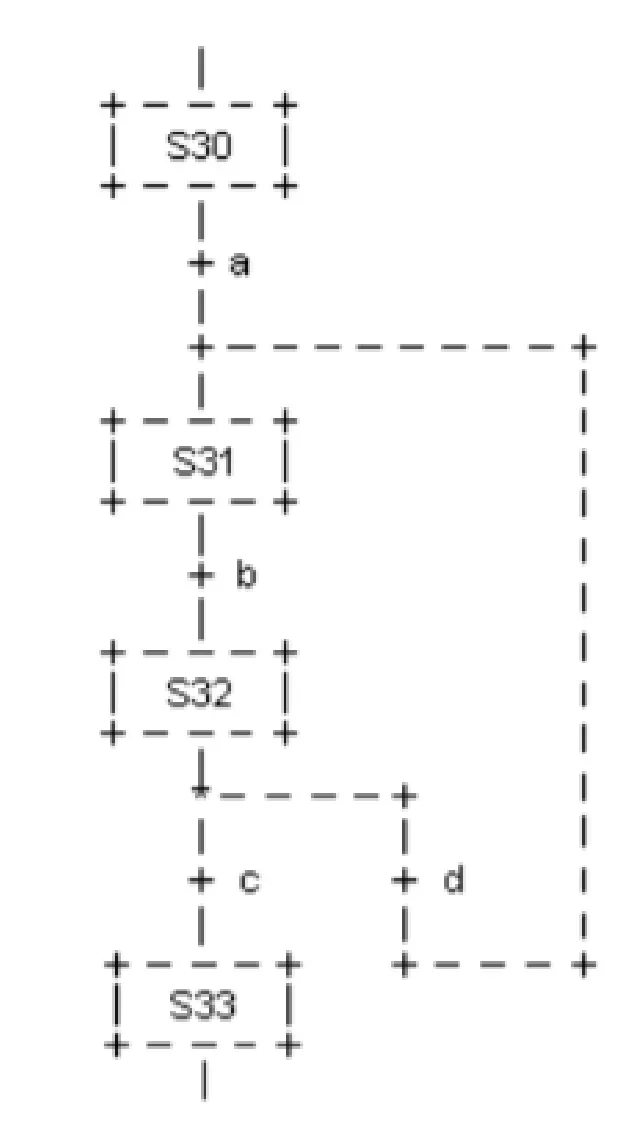

Na schemacie przedstawiono cykliczną realizację sekwencji. Przejście z etapu S32 do S31 nastąpi wtedy, gdy aktywny jest etap S32 oraz spełniony jest

Graf sekwencji z etapami S30, S31, S32, S33 i warunkami przejść a, b, c, d
warunek d.
warunek c.
warunek b.
warunek a.
ELM.06Pytanie 730
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

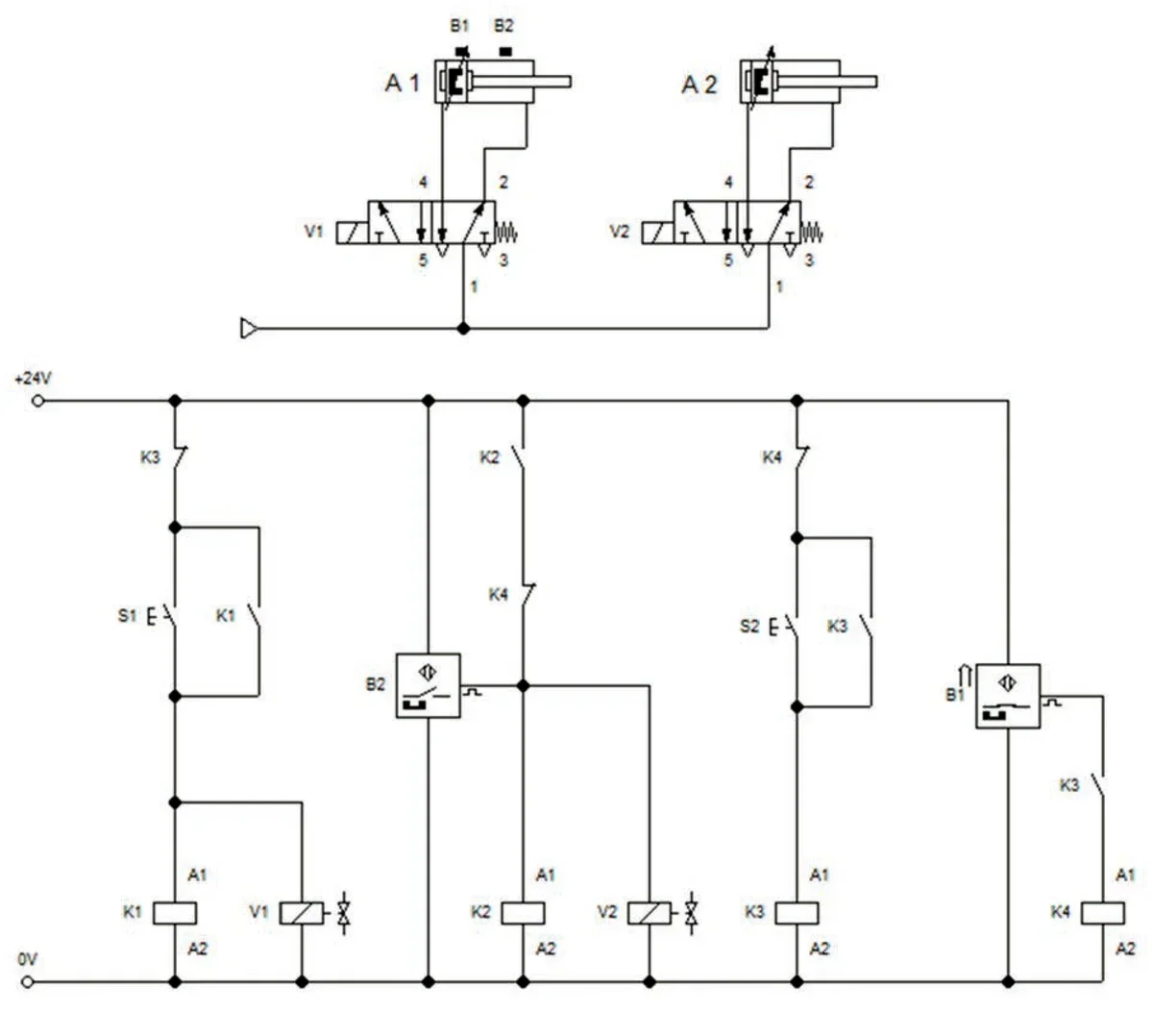

W przedstawionym na rysunku układzie sterowania elektropneumatycznego, po wciśnięciu przycisku S1 wysuwa się tłoczysko siłownika A1. Najbardziej prawdopodobną przyczyną niewysuwania się tłoczyska siłownika A2 jest uszkodzenie

Schemat elektropneumatyczny z siłownikami A1 i A2, zaworami V1, V2, kontaktronami B1, B2 i przekaźnikami K1-K4
A. przycisku S2
B. kontaktronu B2
C. kontaktronu B1
D. przycisku S1
ELM.06Pytanie 731
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

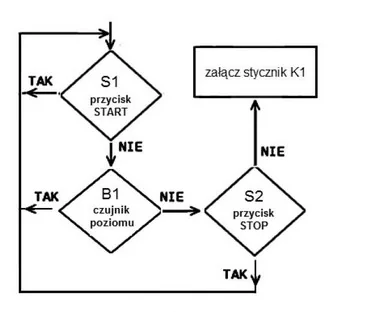

Stycznik K1 silnika M1 mieszadła załączony jest wtedy, gdy wciśnięty jest przycisk S1 START rozpoczynający proces wyrobu masy plastycznej, gdy czujnik poziomu B1 jest aktywny, natomiast przycisk S2 STOP jest w pozycji niewciśniętej. Który schemat blokowy przedstawia opisany proces?

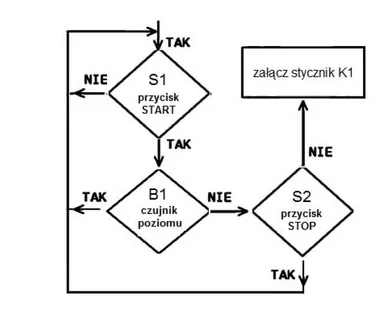

D.
Wariant D

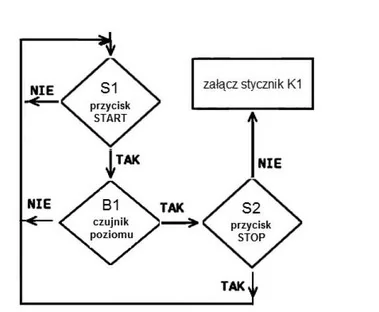

A.
Wariant A
C.
Wariant C

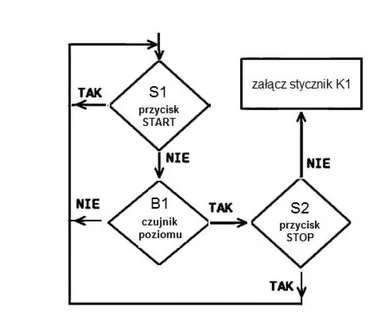

B.
Wariant B
ELM.06Pytanie 733
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Jakim symbolem literowym jest oznaczane na schemacie układu hydraulicznego przyłącze przewodu ciśnieniowego?

A. Symbolem T
B. Symbolem B
C. Symbolem A
D. Symbolem P
ELM.06Pytanie 734
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Konserwacja i eksploatacja

Jakie kluczowe cechy funkcjonalne powinien mieć system sterowania układem nawrotnym dla silnika elektrycznego?

A. Ograniczenie czasowe dla pracy silnika z napędem
B. Blokadę uniemożliwiającą jednoczesne włączenie w obu kierunkach
C. Sygnalizację kierunków obrotu silnika
D. Podtrzymanie kierunku obrotów silnika z napędem
ELM.06Pytanie 735
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Na rysunku przedstawiono diagram stanów dla układu dwóch siłowników 1A i 2A. Który sposób opisu działania układu jest prawidłowy?

Ilustracja do pytania 15
A. Wysuwa się siłownik 2A, wraca 2A, wysuwa się 1 A, wraca 1A.
B. Wysuwa się siłownik 2A, wysuwa się 1A, wraca 1 A, wraca 2A.
C. Wysuwa się siłownik 1 A, wysuwa się siłownik 2A, wraca 2A, wraca 1A.
D. Wysuwa się siłownik 1A, wraca 1A, wysuwa się siłownik 2A, wraca 2A.
ELM.06Pytanie 737
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Co należy zrobić, aby przetestować działanie fragmentu programu odpowiedzialnego za włączenie cewki Y2?

Program

LD    %I0.0
AND   %I0.1
ST    %Q0.0

LD    %Q0.0
AND   %I0.2
AND   %I0.3
ST    %Q0.1

Tabela przyporządkowania

Operand absolutnyOperand symbolicznyOpis
%I0.0S1Przycisk NO
%I0.1S2Przycisk NO
%I0.2B1Czujnik indukcyjny NC
%I0.3B2Czujnik optyczny NO
%Q0.0Y1Cewka elektrozaworu EZ1
%Q0.1Y2Cewka elektrozaworu EZ1
A. Najpierw wcisnąć przycisk S2, a później uaktywnić czujnik B1.
B. Najpierw uaktywnić czujniki B1 i B2, a później wcisnąć przycisk S1.
C. Nacisnąć przycisk S1 i uaktywnić czujnik B1.
D. Nacisnąć przyciski S1 i S2 oraz uaktywnić czujnik B2.
ELM.06Pytanie 738
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Do wejść I1 i I2 zostały podłączone dwa przyciski NC, a do wyjścia Q1 lampka sygnalizacyjna. Lampka ma świecić, gdy oba z przyciski zostaną naciśnięte.

Który z programów realizuje opisane działanie?

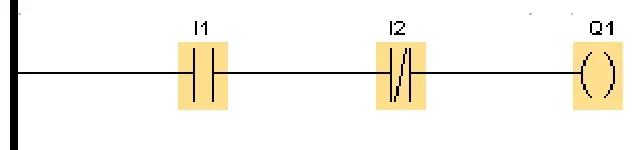

A. 2
2 - program LD

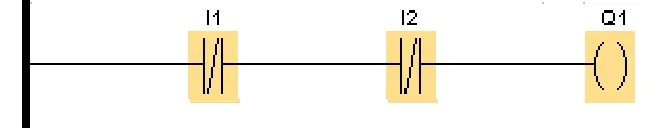

B. 4
4 - program LD

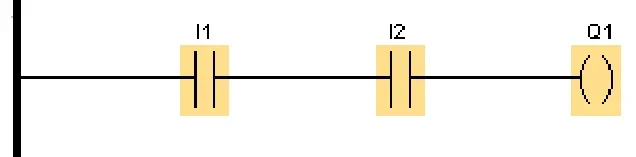

C. 1
1 - program LD

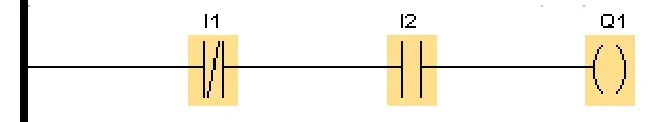

D. 3
3 - program LD
ELM.06Pytanie 739
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja Bezpieczeństwo i BHP

Wskaż, jaka czynność powinna zostać zrealizowana przed przystąpieniem do konserwacji instalacji sprężonego powietrza, zaraz po wyłączeniu i odpowietrzeniu sprężarki oraz opróżnieniu zbiorników powietrza?

A. Wymienić uszkodzone elementy instalacji oraz wszystkie uszczelki
B. Zakryć części i otwory czystą szmatką lub taśmą klejącą
C. Oczyścić części odpowiednimi środkami chemicznymi
D. Otworzyć zawory odwadniaczy spustowych i upewnić się o braku ciśnienia w instalacji
ELM.06Pytanie 741
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

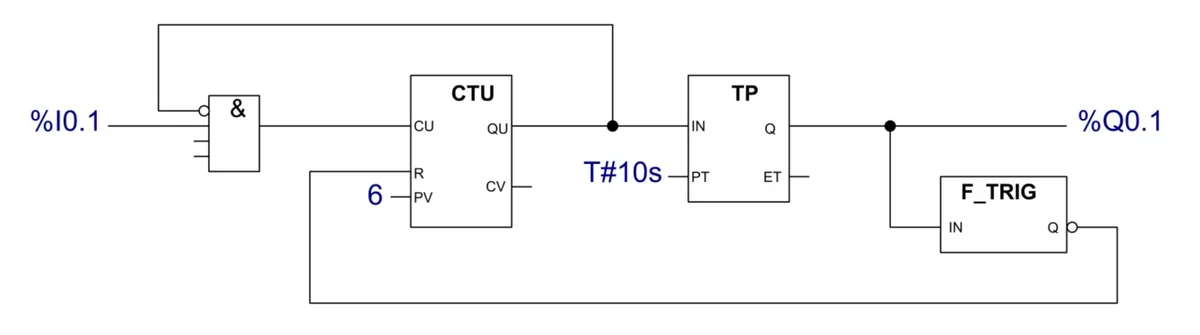

Na rysunku przedstawiono program sterujący linią technologiczną pakowania kawy. W wyniku jego działania do kartonu trafia 6 paczek kawy, po czym rozpoczyna się transport do maszyny zamykającej opakowanie. Wartość którego parametru należy zmienić w programie, aby wydłużyć czas transportu 6 paczek kawy?

Program FBD z blokiem &, licznikiem CTU z PV 6, timerem TP z PT T#10s, blokiem F_TRIG i wyjściem %Q0.1
A. Kierunek zliczania.
B. Wartość PT zegara.
C. Wartość R licznika.
D. Wartość PV licznika.
ELM.06Pytanie 742
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

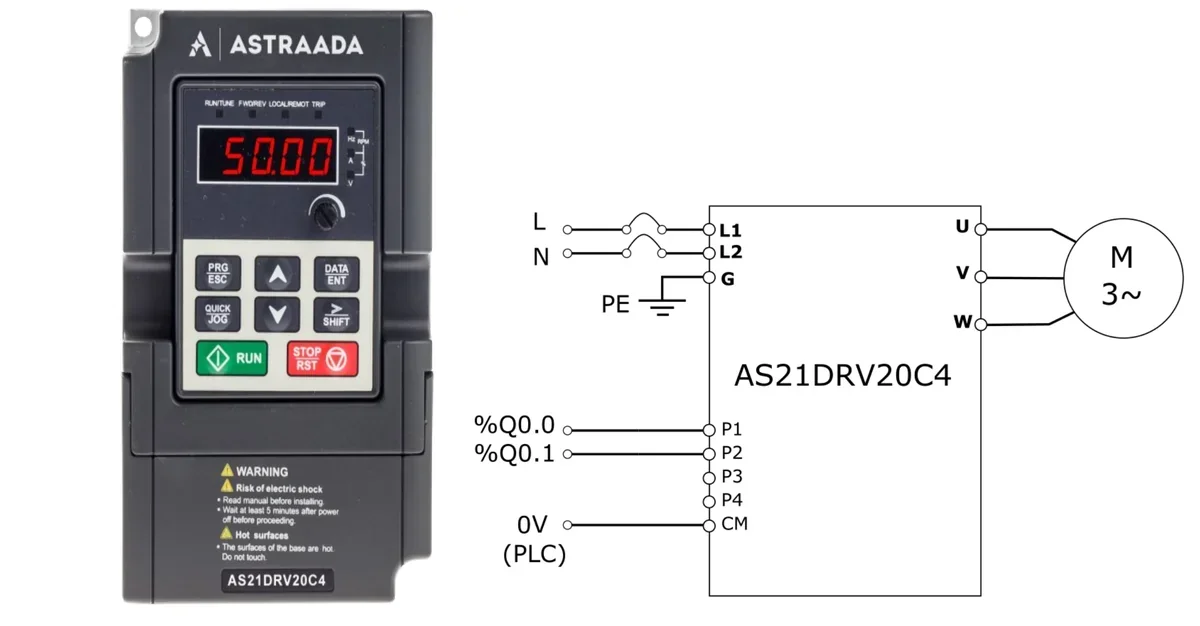

Typowym zadaniem elementu, którego widok i schemat podłączenia przedstawiono na rysunkach, jest regulacja

Zdjęcie urządzenia ASTRAADA z wyświetlaczem 50.00 oraz schemat jego podłączenia do sieci, silnika M 3~ i wyjść sterownika PLC
A. natężenia światła.
B. poboru mocy przez grzałkę.
C. napięcia zasilającego pompę.
D. prędkości obrotowej silnika.
ELM.06Pytanie 743
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

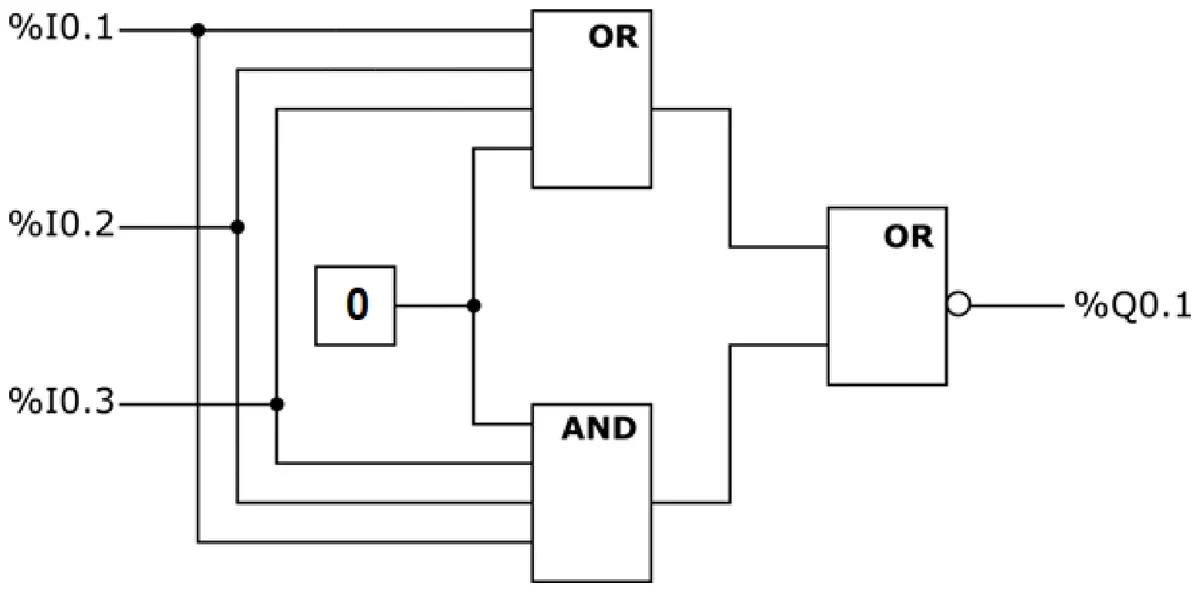

Który z wymienionych opisów stanów wejść %I0.1, %I0.2 i %I0.3 oraz stanu wyjścia %Q0.1 jest prawidłowy dla programu przedstawionego na rysunku?

Program FBD z wejściami %I0.1, %I0.2 i %I0.3, blokami OR i AND, stałą 0 oraz wyjściem %Q0.1
A. Wyjście %Q0.1=0 bez względu na stan wejść %I0.1, %I0.2 i %I0.3
B. Wyjście %Q0.1=0 tylko dla wejść %I0.1=%I0.2=%I0.3=1
C. Wyjście %Q0.1=1 bez względu na stan wejść %I0.1, %I0.2 i %I0.3
D. Wyjście %Q0.1=1 tylko dla wejść %I0.1=%I0.2=%I0.3=0
ELM.06Pytanie 744
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

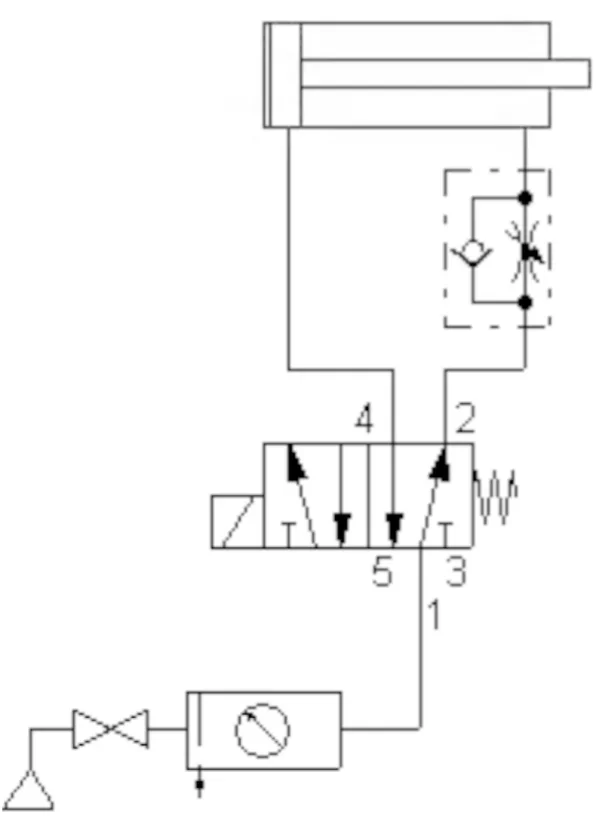

W urządzeniu przedstawionym na schemacie

Schemat siłownika z zaworem rozdzielającym 5/2, zaworem dławiąco-zwrotnym i zespołem przygotowania powietrza
A. można regulować prędkość tłoczyska jedynie przy wysuwaniu.
B. można regulować prędkość tłoczyska jedynie przy wsuwaniu.
C. nie można regulować prędkości tłoczyska.
D. można regulować prędkość tłoczyska w obu kierunkach.
ELM.06Pytanie 745
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

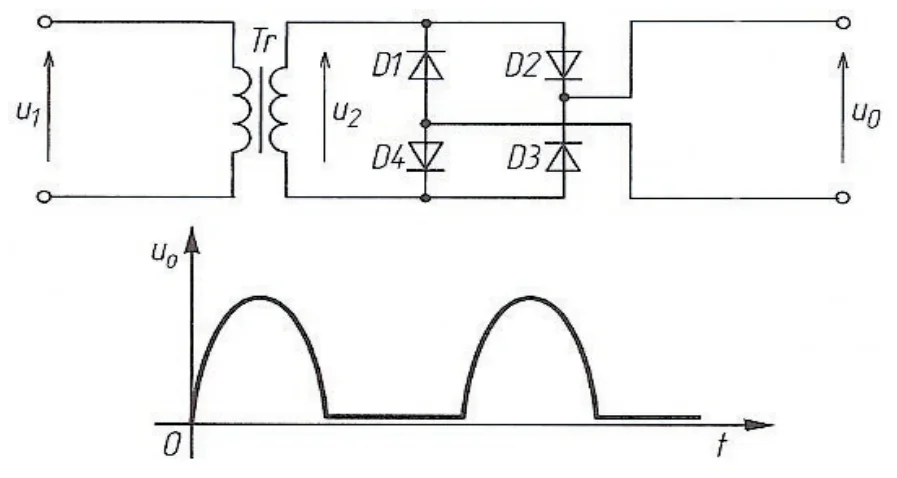

Napięcie wyjściowe U0 mostka Graetza zmierzone oscyloskopem ma przebieg jak na rysunku. Oznacza to, że

Schemat mostka Graetza z transformatorem i diodami D1-D4 oraz oscylogram napięcia wyjściowego u0
A. wystąpiła przerwa w gałęzi z diodą D1 lub w gałęzi z diodą D3.
B. wystąpiło zwarcie diody D1 oraz zwarcie diody D3.
C. wszystkie diody są dobre.
D. wszystkie diody są uszkodzone.
ELM.06Pytanie 746
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Jaką z poniższych czynności konserwacyjnych można przeprowadzić podczas pracy silnika prądu stałego?

A. Zmierzyć prędkość obrotową metodą stroboskopową
B. Przeczyścić elementy wirujące silnika za pomocą odpowiednich środków
C. Oczyścić łopatki wentylatora
D. Zamienić szczotki komutatora
ELM.06Pytanie 752
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Aby przedstawić na schemacie pneumatycznym urządzenia mechatronicznego osuszacz powietrza, należy użyć

Ilustracja do pytania 32
symbolu graficznego 3.
symbolu graficznego 2.
symbolu graficznego 1.
symbolu graficznego 4.
ELM.06Pytanie 753
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

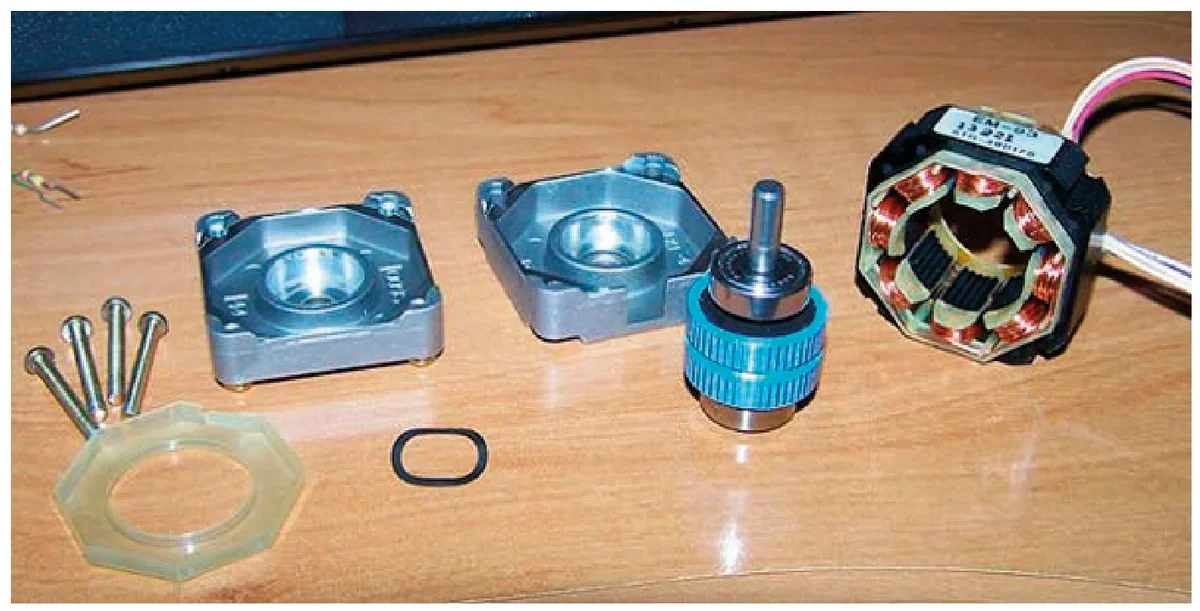

Które stwierdzenie charakteryzuje przedstawiony na rysunku silnik krokowy?

Zdjęcie rozłożonego silnika krokowego
A. Uzwojenie wirnika tworzy zwartą klatkę, a uzwojenie stojana umieszczone jest w żłobkach.
B. Uzwojenie wirnika umieszczone jest w żłobkach, a uzwojenie stojana to kilka cewek.
C. Wirnik wykonany jest w postaci wielu magnesów trwałych, a uzwojenie stojana to kilka cewek.
D. Wirnik składa się z kilku cewek, a na stojanie umieszczonych jest osiem magnesów trwałych.
ELM.06Pytanie 754
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Który algorytm odpowiada opisowi działania układu?

Opis działania układu
Po 2 s od chwilowego naciśnięciu przycisku S1 i przy wsuniętym tłoczysku (aktywny łącznik S2) siłownika załączana jest cewka Y1 monostabilnego elektrozaworu. Po osiągnięciu maksymalnego wysunięcia (aktywny łącznik S3) tłoczysko wsuwa się. Kolejne uruchomienie układu jest możliwe dopiero po ponownym naciśnięciu przycisku S1.

C.
Wariant C
A.
Wariant A
B.
Wariant B
D.
Wariant D
ELM.06Pytanie 757
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

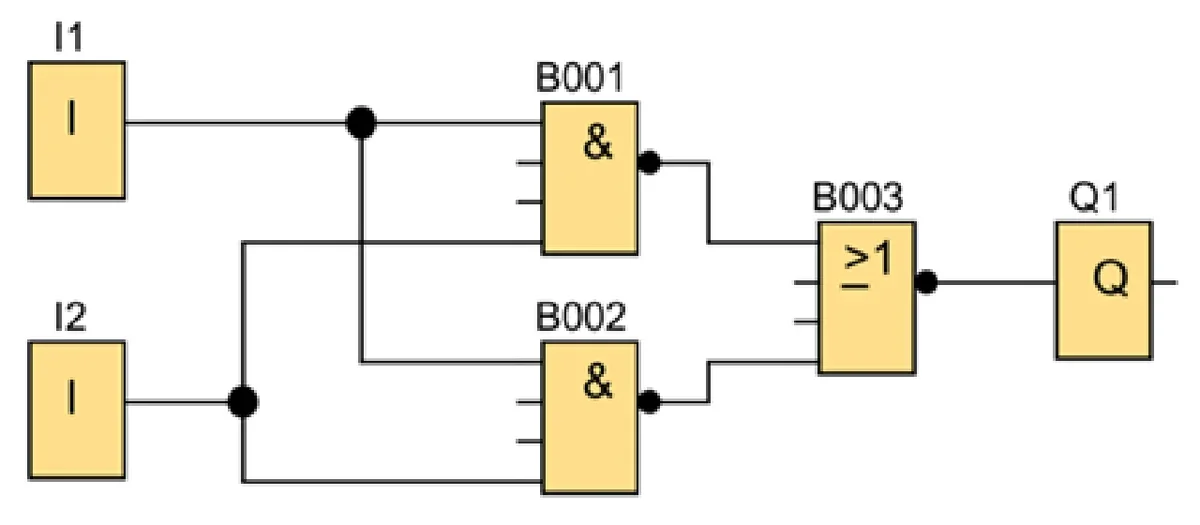

Które stany logiczne zadane na wejścia I1 i I2 spowodują uzyskanie na wyjściu Q1 logicznej 1.

Program FBD z wejściami I1 i I2, dwoma blokami AND B001 i B002 z zanegowanymi wyjściami, blokiem OR B003 i wyjściem Q1
A. I1 = 1 I2 = 1
B. I1 = 1 I2 = 0
C. I1 = 0 I2 = 0
D. I1 = 0 I2 = 1
ELM.06Pytanie 758
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

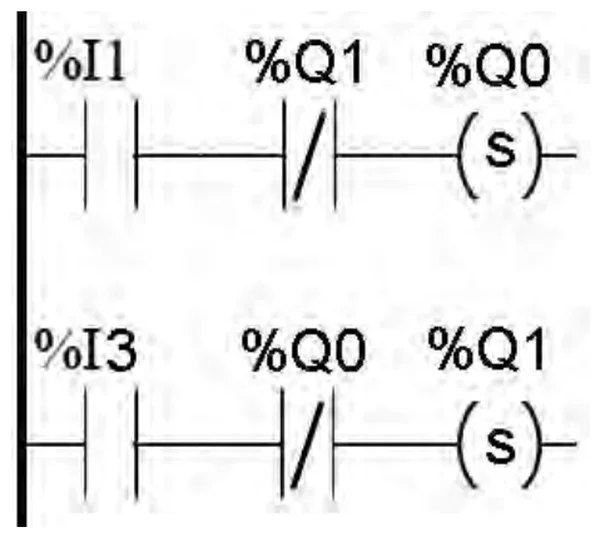

Jaka jest logika działania zamieszczonego fragmentu programu?

Fragment programu LD z wejściami %I1 i %I3, stykami %Q1 i %Q0 oraz cewkami ustawiającymi %Q0 i %Q1
A. Załącza wyjście Q1 sygnałem wyjścia Q0
B. Wyklucza równoczesne załączenie Q0 i Q1
C. Wyłącza wzajemnie wyjścia Q0 i Q1
D. Blokuje załączenie Q0, gdy wyłączone Q1
