Co opisuje pojęcie 'histereza' w kontekście przetworników ciśnienia?

A. Minimalna wartość ciśnienia, jaką może zmierzyć przetwornik
B. Czas reakcji przetwornika na zmianę ciśnienia
C. Różnica między wartościami mierzonego sygnału przy zwiększaniu i zmniejszaniu ciśnienia
D. Maksymalne ciśnienie robocze przetwornika
ELM.06 Pytanie 43
Kategorie: Programowanie PLC Elementy i symbole
Eksploatacja i programowanie …

Które zdanie właściwie opisuje stan wyjścia Y000?

Ilustracja do pytania 3
A. Stan wyjścia Y000 jest równy 1 niezależnie od stanów wejść X000, X001 i X002.
B. Stan wyjścia Y000 zależy od wartości iloczynu wejść X000, X001 i X002.
C. Stan wyjścia Y000 zależy od wartości negacji iloczynu wejść X000, X001 i X002.
D. Stan wyjścia Y000 jest równy 0 niezależnie od stanów wejść X000, X001 i X002.
Eksploatacja i programowanie …

W specyfikacji silnika można znaleźć oznaczenie S2 40. Pracując z układem wykorzystującym ten silnik, trzeba mieć na uwadze, aby

A. silnik pracował z obciążeniem nie mniejszym niż 40% mocy znamionowej
B. wilgotność otoczenia w trakcie pracy nie była wyższa niż 40%
C. temperatura otoczenia w trakcie pracy nie była wyższa niż 40°C
D. czas działania nie przekraczał 40 min., a czas postoju był do momentu, gdy silnik się schłodzi.
Eksploatacja i programowanie …

Celem smarowania pastą silikonową elementu montowanego na radiatorze jest

A. poprawa wyglądu urządzenia elektronicznego.
B. zwiększenie siły nacisku elementu na radiator.
C. zmniejszenie przewodności cieplnej radiatora.
D. uzyskanie mniejszej rezystancji cieplnej na połączeniu elementu i radiatora.
Eksploatacja i programowanie …

W jaki sposób wymusić stan wysoki na wyjściu Q0.1 sterownika wykonującego program zamieszczony na rysunku?

Ilustracja do pytania 7
A. W odstępie dłuższym od 1 s ustawić stan wysoki na I0.2, następnie stan wysoki na I0.1.
B. Na czas co najmniej 1 s ustawić stan wysoki na I0.2.
C. W czasie 1 s ustawić stan wysoki na I0.1.
D. W odstępie krótszym od 1 s ustawić stan wysoki na I0.1 i I0.2.
Eksploatacja i programowanie …

Co oznacza przedstawiony symbol umieszczony na schemacie elektrycznym układu sterowania silnikiem indukcyjnym?

Ilustracja do pytania 8
A. Wyłącznik przeciążeniowy.
B. Wyłącznik termiczny.
C. Wyłącznik podnapięciowy.
D. Wyłącznik różnicowoprądowy.
Eksploatacja i programowanie …

Młot pneumatyczny, który jest częścią robota frezarskiego, ma zamontowane urządzenie do smarowania. Jakie z zaleceń dotyczących uzupełnienia oleju, jeśli nie zostanie spełnione, może prowadzić do obrażeń pracownika obsługującego?

A. Należy wlać do młota zalecaną ilość oleju, tak aby poziom oleju nie przekraczał najniższego zwoju gwintu, a następnie umieścić korek wlewu oleju i dokręcić go.
B. Najpierw należy oczyścić powierzchnię wokół korka wlewu oleju, a następnie przystąpić do jego odkręcania.
C. Warto sprawdzić, czy wąż doprowadzający sprężone powietrze oraz jego złącza są w dobrym stanie, a także upewnić się, że wszystkie połączenia zostały wykonane prawidłowo.
D. Przed odkręceniem korka wlewu oleju konieczne jest odcięcie dopływu sprężonego powietrza oraz spuścić powietrze z wnętrza młota.
Eksploatacja i programowanie …

Jedną z metod umożliwiających identyfikację nieprawidłowości w pracy urządzeń oraz instalacji mechatronicznych o dużej mocy jest technologia obrazowania w podczerwieni. Który z wymienionych instrumentów jest stosowany w takich badaniach?

A. Oscyloskop cyfrowy
B. Tester kabli
C. Termometr elektroniczny
D. Kamera termograficzna
Eksploatacja i programowanie …

Wejście sterownika PLC, do którego podłączono czujnik o wyjściu NPN, musi reagować na sygnał napięciowy

Ilustracja do pytania 13
A. logiczny niski.
B. logiczny wysoki.
C. analogowy.
D. sinusoidalny.
Eksploatacja i programowanie …

Które parametry urządzenia mechatronicznego można kontrolować za pomocą przedstawionej na ilustracji belki tensometrycznej?

Ilustracja do pytania 15
A. Luzy występujące pomiędzy ruchomymi elementami urządzenia.
B. Naprężenia i siły występujące w urządzeniu.
C. Temperatury elementów urządzenia.
D. Prędkość obrotową wirujących elementów urządzenia.
ELM.06 Pytanie 57
Kategorie: Rysunek techniczny i CAD
Eksploatacja i programowanie …

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na rysunku 1. otrzymać bryłę 3D przedstawioną na rysunku 2.?

Ilustracja do pytania 17
A. Wyciągnięcie proste.
B. Wyciągnięcie złożone.
C. Wyciągnięcie obrotowe.
D. Przeciągnięcie po ścieżce.
Eksploatacja i programowanie …

Na rysunku przedstawiony został diagram czasowy obrazujący pracę licznika. Warunkiem wyzerowania licznika jest podanie

Ilustracja do pytania 18
A. logicznego 0 na wejście I3
B. logicznego 0 na wejście I2
C. logicznej 1 na wejście I1
D. logicznej 1 na wejście I3
ELM.06 Pytanie 59
Kategorie: Programowanie PLC Elementy i symbole
Eksploatacja i programowanie …

Podwójne linie poziome na przedstawionym schemacie GRAFCET oznaczają realizację

Ilustracja do pytania 19
A. pominięcia procedur sekwencyjnych.
B. kroku w procedurze sekwencyjnej.
C. wyboru procedury sekwencyjnej.
D. współbieżną procedur sekwencyjnych.
Eksploatacja i programowanie …

Aby prawidłowo zidentyfikować element wykonawczy na schemacie instalacji pneumatycznej, należy podać numer elementu oraz użyć odpowiadającego mu symbolu literowego

A. V
B. S
C. A
D. Z
Eksploatacja i programowanie …

Na rysunku przedstawiono diagram stanów sterowania dwoma siłownikami. Jakie zdarzenie inicjuje sekwencję działań w kroku 3, których efektem jest cofanie tłoczysk siłowników 1A i 2 A?

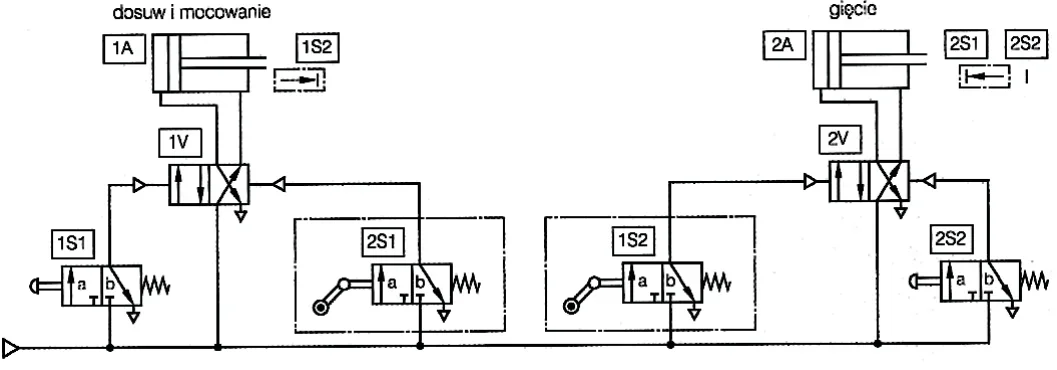

Ilustracja do pytania 24
A. Osiągnięcie skrajnego położenia siłownika 2A.
B. Załączenie zaworu 1V.
C. Osiągnięcie skrajnego położenia siłownika 1A.
D. Załączenie zaworu 2V.
Eksploatacja i programowanie …

Jaki z wymienionych sposobów powinien być zastosowany podczas przeprowadzania początkowego testowania programu stworzonego dla robota przemysłowego?

A. Automatyczne powtarzanie ruchów z prędkością ustawioną na 100%
B. Ręczne powtarzanie ruchów, etap po etapie z prędkością ustawioną na 20%
C. Automatyczne powtarzanie ruchów, z prędkością ustawioną na 20%
D. Ręczne powtarzanie ruchów, etap po etapie z prędkością ustawioną na 100%
Eksploatacja i programowanie …

Jaki układ sygnałów na wejściach przerzutnika RS spowoduje, że na jego wyjściu OUT będzie jedynka logiczna?

Ilustracja do pytania 32
A. S1=0, S2=1, F1=0
B. S1=0, S2=0, F1=1
C. S1=1, S2=0, F1=1
D. S1=1, S2=0, F1=0
Eksploatacja i programowanie …

W tabeli podano dane techniczne sterownika PLC. Jakim maksymalnym prądem można obciążyć sterownik, dołączając do jego wyjścia silnik?

Dane techniczne
Napięcie zasilająceAC/DC 24 V
Wejścia:
Zakres dopuszczalnyDC 20,4 ... 28,8 V
Przy sygnale „0"maks. AC/DC 5 V
Przy sygnale „1"min. AC/DC 12 V
Prąd wejściowy2,5 mA
Wyjścia:
Rodzaj4 przekaźnikowe
Prąd ciągły10 A - przy obciążeniu rezystancyjnym,
3 A - przy obciążeniu indukcyjnym

A. 25A
B. 10A
C. 3A
D. 7A
Eksploatacja i programowanie …

Które z wymienionych zdarzeń może wydarzyć się w układzie ze sterownikiem PLC, jeżeli wykonuje on przedstawiony program?

Ilustracja do pytania 38
A. Elementy Y1 i Y2 mogą zadziałać przy aktywnym S2
B. Kiedy działa element Y2 to nie działa element Y1
C. Elementy Y1 i Y2 mogą zadziałać jednocześnie przy aktywnym B2
D. Kiedy działa element Y1 to nie działa element Y2
Eksploatacja i programowanie …

Jakie kluczowe cechy funkcjonalne powinien mieć system sterowania układem nawrotnym dla silnika elektrycznego?

A. Blokadę uniemożliwiającą jednoczesne włączenie w obu kierunkach
B. Sygnalizację kierunków obrotu silnika
C. Podtrzymanie kierunku obrotów silnika z napędem
D. Ograniczenie czasowe dla pracy silnika z napędem
