ELM.06Pytanie 801
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

Do których prac należy wybrać narzędzie przedstawione na rysunku?

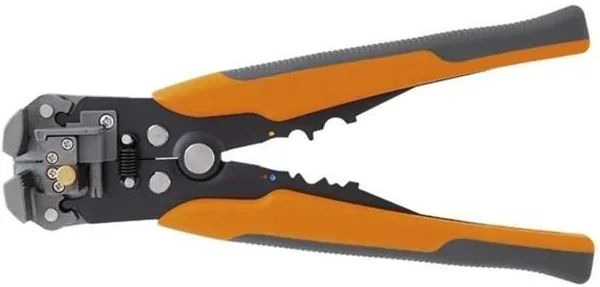

Fotografia szczypiec z pomarańczowymi rękojeściami i wielofunkcyjnym mechanizmem szczęk
A. Wycinania otworów w tworzywie sztucznym.
B. Ściągania izolacji i zaciskania końcówek konektorowych.
C. Cięcia i przytrzymywania przewodów pneumatycznych.
D. Montażu i demontażu pierścieni osadczych.
ELM.06Pytanie 802
Eksploatacja i programowanie …

Kategorie: Elementy i symbole Rysunek techniczny i CAD

Która z wymienionych zasad wymiarowania nie została zachowana na rysunku?

Ilustracja do pytania 2
A. Pomijania wymiarów koniecznych.
B. Pomijania wymiarów oczywistych.
C. Niezamykania łańcuchów wymiarowych.
D. Niepowtarzania wymiarów.
ELM.06Pytanie 806
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Na rysunku przedstawiono fragment programu sterownika PLC, napisanego w języku SFC. Jaki będzie przebieg sygnału na wyjściu Q0.1 sterownika po wykonaniu przez program działań w krokach 2 i 3? Na wykresach czas 0 s oznacza początek kroku 2.

Treść pytania
B.

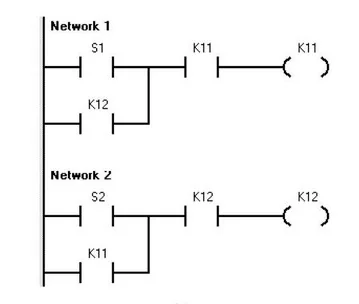

Wariant B
C.
Wariant C
D.
Wariant D
A.
Wariant A
ELM.06Pytanie 807
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

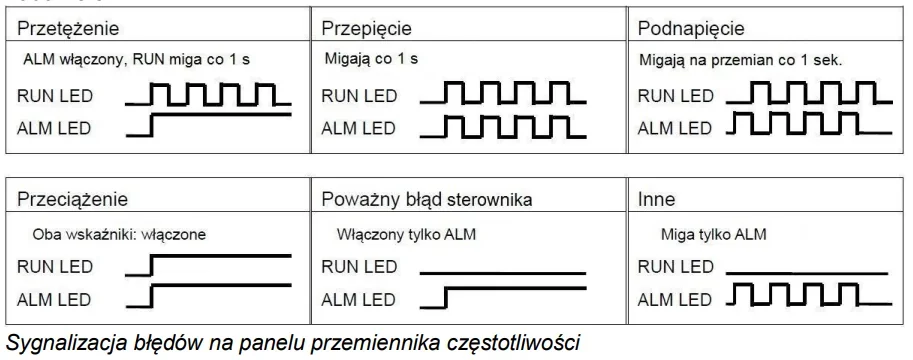

Na panelu przemiennika częstotliwości miga z interwałem 1 sekundy dioda zielona RUN a czerwona ALM świeci światłem ciągłym. Na podstawie tabeli sygnalizacji błędów określ przyczynę sygnalizowanego błędu przemiennika.

Ilustracja do pytania 7
A. Wzrost prądu w obwodzie silnik-przemiennik częstotliwości – przetężenie.
B. Za duża wartość prądu pobierana w obwodzie silnoprądowym – przeciążenie.
C. Za mała wartość napięcia zasilająca przemiennik częstotliwości – podnapięcie.
D. Wzrost napięcia w obwodzie silnik-przemiennik częstotliwości – przepięcie.
ELM.06Pytanie 808
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Zgodnie ze schematem układu sterowania przedstawionym na rysunku, w układzie należy zastosować dwa czujniki magnetyczne

Ilustracja do pytania 8
A. NPN NC
B. NPN NO
C. PNP NO
D. PNP NC
ELM.06Pytanie 809
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

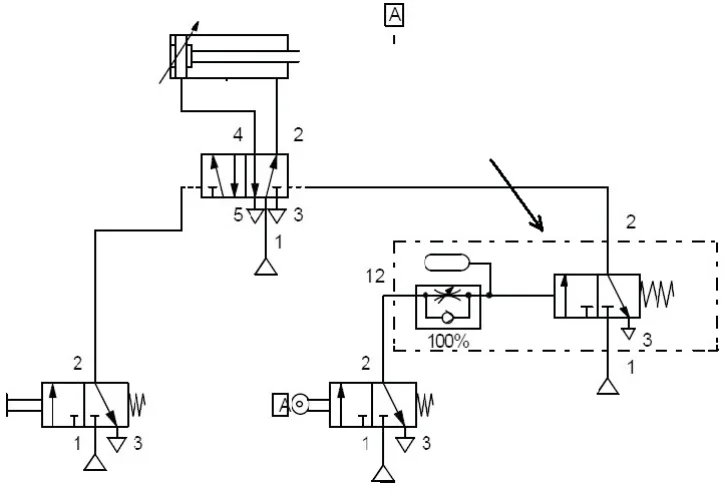

W układzie pneumatycznym, którego schemat przedstawiono na rysunku, wskazany strzałką podzespół (otoczony linią przerywaną) ma za zadanie

Schemat pneumatyczny z siłownikiem, rozdzielaczem, zaworami 3/2 i podzespołem w ramce z linii przerywanej wskazanym strzałką
A. zapewnić powolne wysuwanie się tłoczyska.
B. umożliwić pozostanie tłoczyska w pozycji wysuniętej przez określony czas.
C. zapewnić powolne cofanie się tłoczyska.
D. umożliwić pozostanie tłoczyska w pozycji niewysuniętej przez określony czas.
ELM.06Pytanie 811
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Które z wymienionych w tabeli czynności wchodzą w zakres oględzin napędu mechatronicznego, w którym elementem wykonawczym (napędowym) jest silnik komutatorowy?

Lp.Czynność
1.Sprawdzanie skuteczności chłodzenia elementów energoelektronicznych
2.Sprawdzanie stanu pierścieni ślizgowych i komutatorów
3.Pomiar temperatury obudowy i łożysk
4.Sprawdzanie stanu szczotek i szczotkotrzymaczy
5.Sprawdzanie jakości połączeń elementów urządzenia
A. 1, 2, 3
B. 2, 3, 5
C. 1, 2, 4
D. 2, 4, 5
ELM.06Pytanie 812
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

W celu zdiagnozowania usterki w układzie pneumatycznym, przedstawionym na schemacie, wykonano pomiary ciśnienia powietrza przy różnych stanach zaworów 1V1 i 1V2. Na podstawie podanych wyników pomiarów wskaż, który element jest uszkodzony.

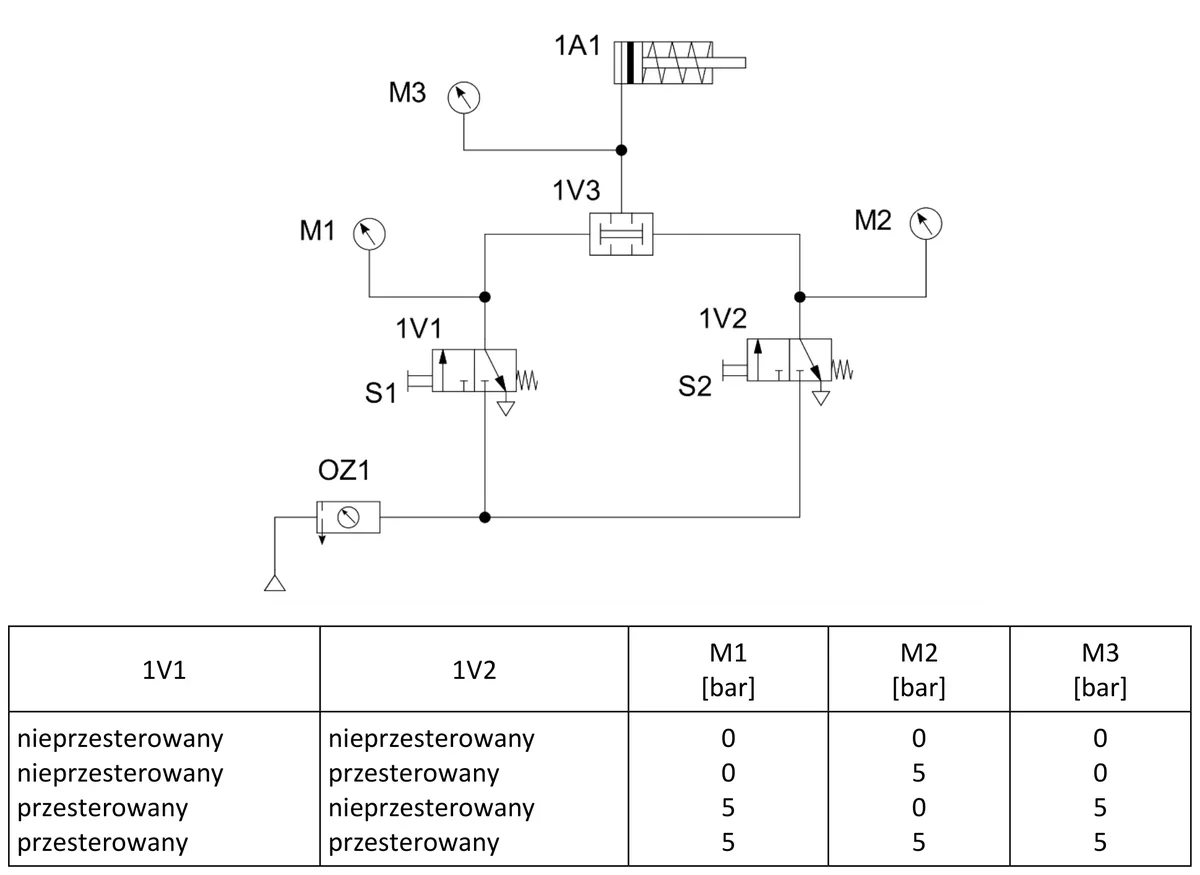

Schemat pneumatyczny z siłownikiem 1A1, zaworami 1V1, 1V2, 1V3, manometrami M1, M2, M3 oraz tabela wyników pomiarów ciśnienia
A. 1A1
B. 1V2
C. 1V3
D. 1V1
ELM.06Pytanie 814
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

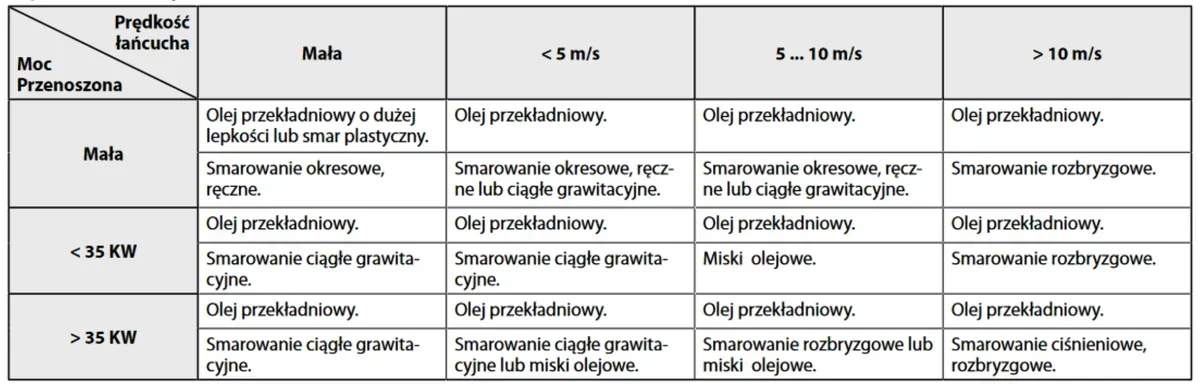

Do smarowania w urządzeniu mechatronicznym przekładni łańcuchowej przenoszącej moc 33 kW, w której łańcuch ma prędkość liniową 4 m/s, należy zastosować technikę smarowania

Tabela doboru środka i sposobu smarowania przekładni łańcuchowej w zależności od przenoszonej mocy i prędkości łańcucha
A. okresowego, ręcznego.
B. rozbryzgowego.
C. ciągłego grawitacyjnego.
D. ciśnieniowego.
ELM.06Pytanie 817
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Który z elektrycznych silników ma następujące parametry znamionowe: ∆/Y 230/400 V; 2/1,15 A; 0,37 kW; cosφ 0,71; 1350 min-1?

A. Silnik synchroniczny prądu przemiennego
B. Silnik klatkowy prądu przemiennego
C. Silnik szeregowy prądu stałego
D. Silnik skokowy z wirnikiem czynnym
ELM.06Pytanie 818
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

W jakich częściach sieci SFC wykorzystuje się oznaczenia literowe N, S, D?

A. W oznaczeniach tranzycji.
B. W kwalifikatorach działania.
C. W symbolach kroków.
D. W opisach zmiennych.
ELM.06Pytanie 821
Eksploatacja i programowanie …

Kategorie: Konserwacja i eksploatacja Bezpieczeństwo i BHP

Która z podanych zasad musi być przestrzegana przed przystąpieniem do konserwacji lub naprawy urządzenia mechatronicznego posiadającego oznaczenie przedstawione na rysunku?

Ilustracja do pytania 21
A. Zamknij drzwi do pomieszczenia.
B. Załącz przed rozpoczęciem czynności.
C. Otwórz okno w pomieszczeniu.
D. Odłącz przed rozpoczęciem czynności.
ELM.06Pytanie 822
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

Zawór sterujący kierunkiem przepływu z pięcioma drogami przepływu i trzema niezależnymi położeniami, sterowany za pomocą dwóch elektromagnesów, bez wspomagania pneumatycznego, położenie środkowe ustalane za pomocą dwóch sprężyn.

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

A. 1.

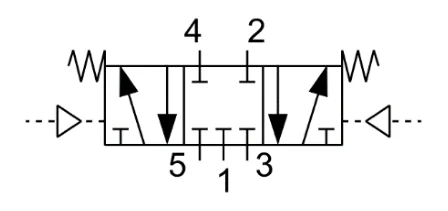

Symbol 1 - symbol zaworu
B. 4.

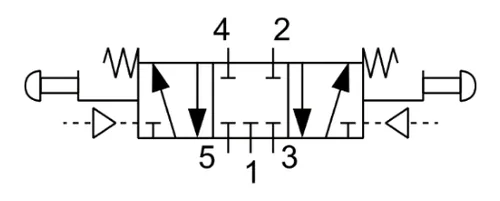

Symbol 4 - symbol zaworu

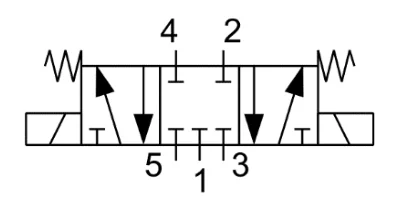

C. 3.
Symbol 3 - symbol zaworu

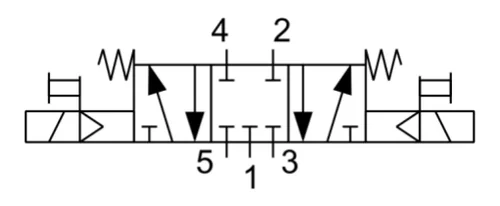

D. 2.
Symbol 2 - symbol zaworu
ELM.06Pytanie 830
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

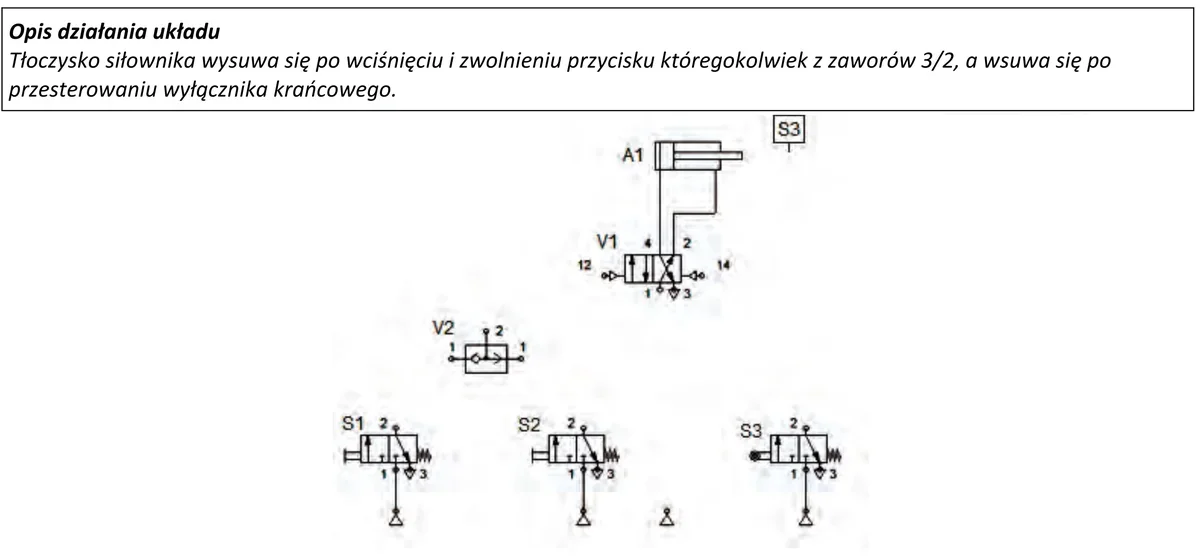

Do którego przyłącza należy podłączyć wyjście 2 wyłącznika krańcowego S3, aby układ działał zgodnie z poniższym opisem?

Opis działania układu oraz schemat pneumatyczny z siłownikiem A1, zaworem V1, elementem V2 i zaworami S1, S2, S3
A. Do przyłącza 2 przełącznika obiegu.
B. Do przyłącza 1 przełącznika obiegu.
C. Do przyłącza 12 rozdzielacza 4/2.
D. Do przyłącza 14 rozdzielacza 4/2.
ELM.06Pytanie 832
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Jaką grupę oznaczeń powinno się wykorzystać do przedstawienia przyłącza czterodrogowych rozdzielaczy hydraulicznych na schemacie układu hydraulicznego?

A. P, T, A, B
B. X, Y, Z, W
C. 1, A, 2, B
D. 1, 2, 3, 4
ELM.06Pytanie 835
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

W celu zmniejszenia czasu zdwojenia w układzie regulacji urządzenia mechatronicznego należy przeprowadzić zmiany nastaw

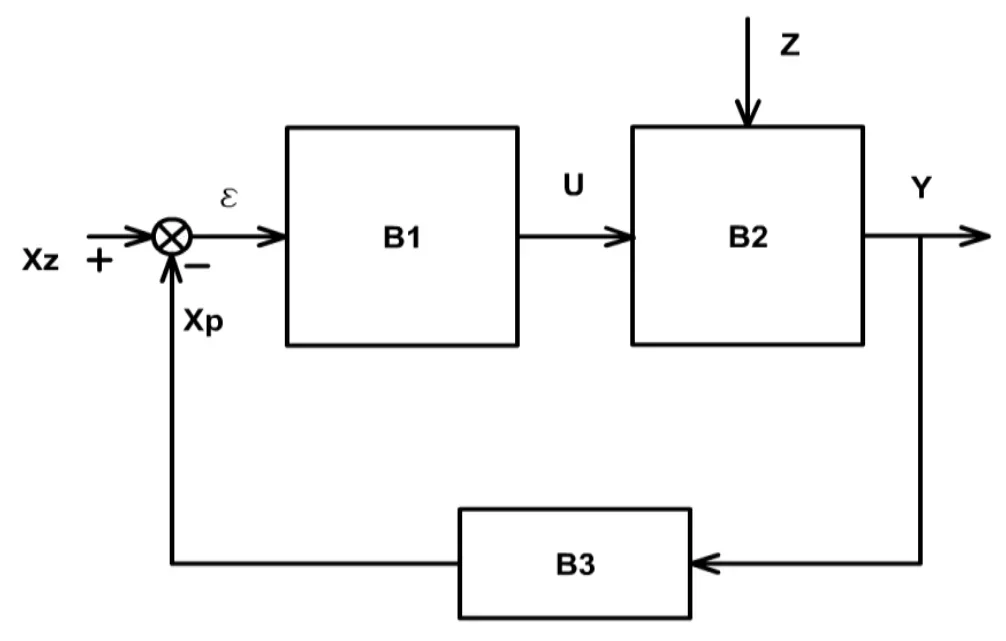

Schemat blokowy układu regulacji z blokami B1, B2, B3 i sygnałami Xz, Xp, U, Y, Z
A. w bloku B1
B. w bloku B2
C. równocześnie bloków B2 i B3
D. równocześnie bloków B1 i B2
ELM.06Pytanie 836
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Który diagram czasowy przedstawia działanie układu, w którym jednoczesne naciśnięcie przycisków S1 i S2 załącza cewkę elektrozaworu Y1, a naciśnięcie przycisku S3 powoduje jej wyłączenie?

Diagram 3.
Wariant C
Diagram 4.
Wariant D
Diagram 1.
Wariant A
Diagram 2.
Wariant B
ELM.06Pytanie 837
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

W systemie hydraulicznym zauważono spadek efektywności działania siłownika. Jakie działanie powinno być podjęte w pierwszej kolejności, aby naprawić tę usterkę?

A. Zamienić mocowania siłownika
B. Wymienić uszczelnienia siłownika
C. Zamienić pompę hydrauliczną
D. Ustawić wyższe ciśnienie na zaworze bezpieczeństwa
ELM.06Pytanie 838
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Na podstawie fragmentu katalogu wężów hydraulicznych w napędzie hydraulicznym dobierz średnicę węża 2SN łączącego rozdzielacz z siłownikiem, jeżeli ciśnienie robocze w układzie wynosi 300 barów.

Średnica wewnętrzna wężaWęże hydrauliczne – ciśnienia robocze
calemm1ST – 1SN
jednooplotowy		2ST – 2SN
dwuoplotowy		4SP
czteroplotowy		4SH
czteroplotowy
1/46,322,5 MPa40,0 MPa45,0 MPa—
5/16821,5 MPa35,0 MPa——
2/81018,0 MPa33,0 MPa44,5 MPa—
1/212,516,0 MPa27,5 MPa41,5 MPa—
5/81613,0 MPa25,0 MPa40,0 MPa45,0 MPa
3/42010,5 MPa21,5 MPa38,0 MPa42,0 MPa
1258,0 MPa16,5 MPa32,0 MPa38,0 MPa
1 1/4326,3 MPa12,5 MPa21,0 MPa35,0 MPa
2504,0 MPa8,0 MPa17,2 MPa25,0 MPa
A. 10,0 mm
B. 16,0 mm
C. 12,5 mm
D. 20,0 mm
