ELM.06Pytanie 82
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Jaka jest zależność logiczna sygnału Y od sygnałów A i B w przedstawionym układzie pneumatycznym?

Ilustracja do pytania 2
A. Zależność logiczna typu NOT (Y działa, gdy A lub B nie jest aktywne)
B. Zależność logiczna typu AND (Y działa, gdy A i B są aktywne jednocześnie)
C. Brak zależności logicznej (Y działa niezależnie od A i B)
D. Zależność logiczna typu OR (Y działa, gdy A lub B jest aktywne)
ELM.06Pytanie 85
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Który z przebiegów przedstawia prawidłowe stany wyjścia Q0.1 dla stanów wejść I0.0 i I0.1, jeżeli zależność pomiędzy zmiennymi opisana jest programem?

Ilustracja do pytania 5
A.
C.
D.
B.
ELM.06Pytanie 86
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

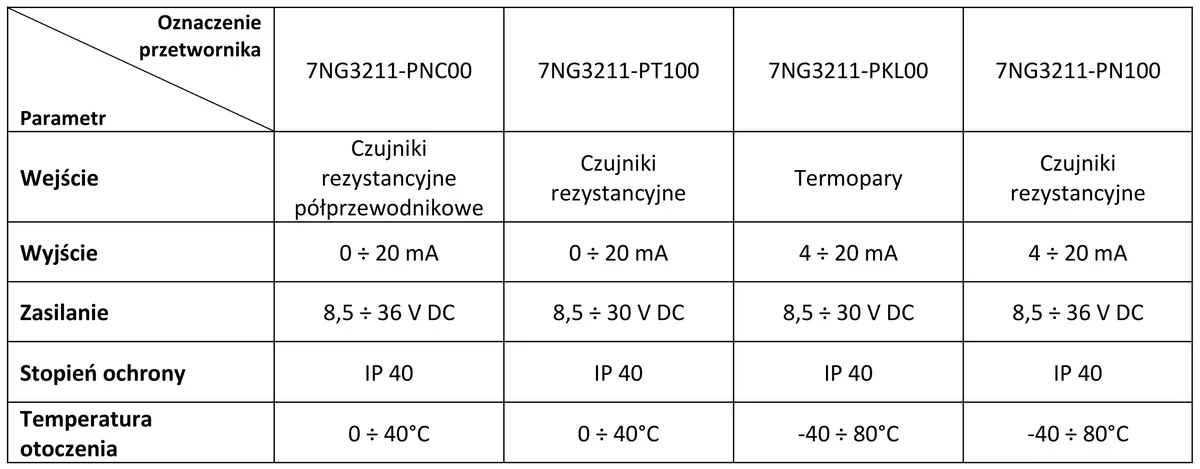

Wskaż oznaczenie przetwornika temperatury, który należy zamontować w układzie mechatronicznym, jeżeli:
– elementem sensorycznym w układzie jest czujnik Pt 100,
– przetwornik będzie zasilany z zasilacza wewnętrznego sterownika PLC (24 V DC),
– wyjście przetwornika podłączone będzie do wejścia analogowego 4 ÷ 20 mA sterownika,
– układ pomiarowy będzie zamontowany na zewnątrz hali produkcyjnej.

Tabela parametrów czterech przetworników temperatury 7NG3211: wejście, wyjście, zasilanie, stopień ochrony i temperatura otoczenia
A. 7NG3211-PNC00
B. 7NG3211-PN100
C. 7NG3211-PKL00
D. 7NG3211-PT100
ELM.06Pytanie 90
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

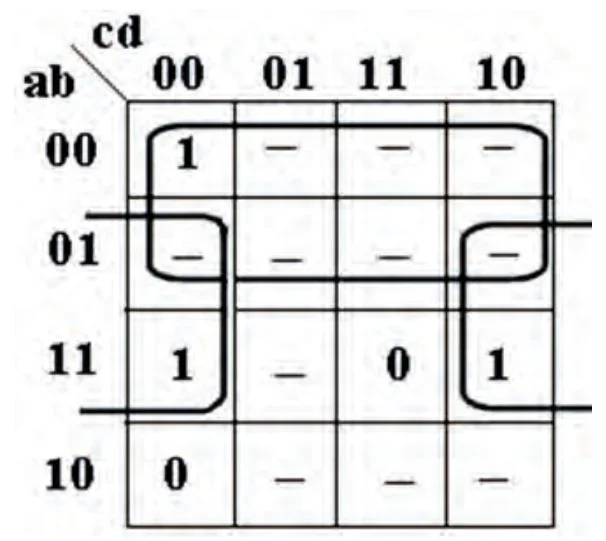

Które równanie logiczne jest wynikiem minimalizacji funkcji przy pomocy przedstawionej tabeli Karnaugha?

Tabela Karnaugha zmiennych a, b, c, d z zaznaczonymi grupami jedynek i stanów dowolnych
A. \( Y = a + \overline{b \cdot d} \)
B. \( Y = \overline{a} + b \cdot \overline{d} \)
C. \( Y = a \cdot c + \overline{b} \cdot \overline{d} \)
D. \( Y = \overline{a \cdot c} + b \cdot d \)
ELM.06Pytanie 92
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

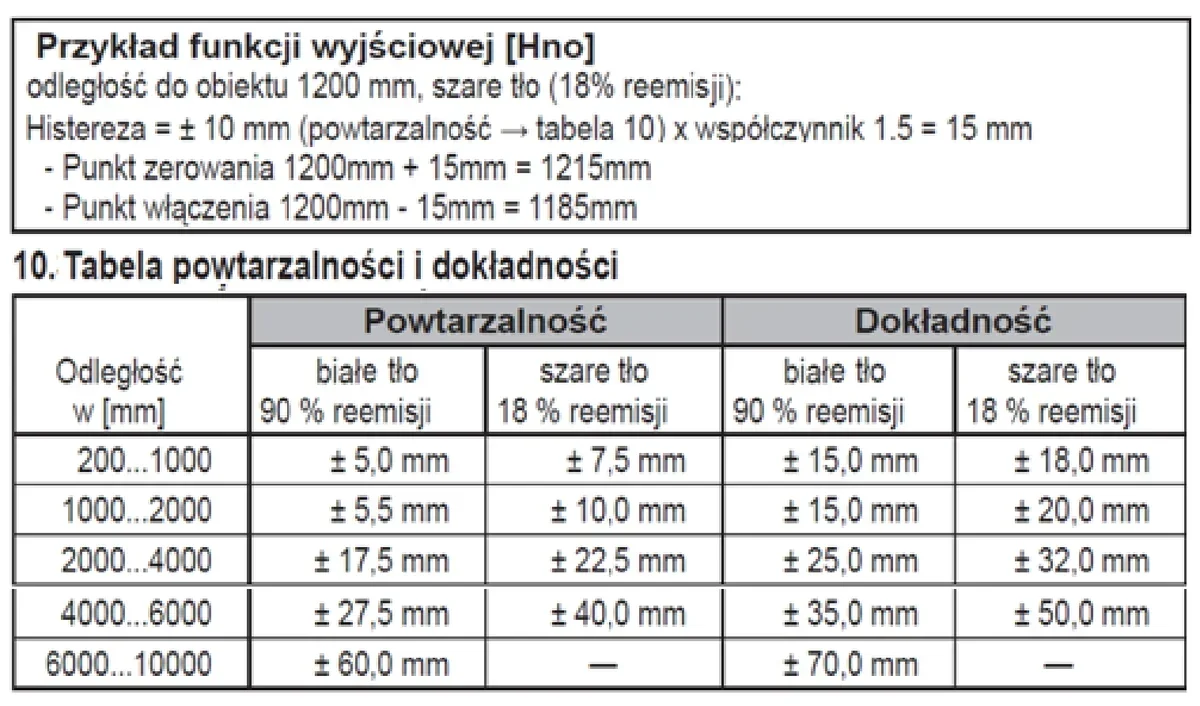

Na podstawie danych katalogowych optycznego czujnika odległości określ wartość histerezy H oraz punktu zerowania A i punktu włączenia B dla obiektu odległego od czujnika o 5000 mm znajdującego się na szarym tle.

Przykład funkcji wyjściowej czujnika oraz tabela powtarzalności i dokładności dla białego i szarego tła w zakresach odległości
A. H=11,25 mm; A=5011,25 mm; B=4988,75 mm
B. H=15,00 mm; A=5015,00 mm; B=4985,00 mm
C. H=60,00 mm; A=5060,00 mm; B=4940,00 mm
D. H=33,75 mm; A=5033,75 mm; B=4966,25 mm
ELM.06Pytanie 94
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Jaki parametr oraz na jaką wartość powinien zostać ustawiony, aby regulator PD funkcjonował jako regulator P? (Kp – wzmocnienie części proporcjonalnej, Td - czas różniczkowania)

A. Td ustawić na minimalną wartość
B. Td ustawić na maksymalną wartość
C. Kp ustawić na maksymalną wartość
D. Kp ustawić na minimalną wartość
ELM.06Pytanie 95
Eksploatacja i programowanie …

Kategorie: Pomiary i diagnostyka Bezpieczeństwo i BHP

Jak należy przeprowadzić pomiar ciągłości przewodów w instalacji elektrycznej?

A. przy odłączonych odbiornikach oraz włączonym napięciu zasilania
B. przy podłączonych odbiornikach oraz wyłączonym napięciu zasilania
C. przy podłączonych odbiornikach oraz włączonym napięciu zasilania
D. przy odłączonych odbiornikach oraz wyłączonym napięciu zasilania
ELM.06Pytanie 96
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Jakie działania regulacyjne w systemie mechatronicznym opartym na falowniku i silniku indukcyjnym należy podjąć, aby obniżyć prędkość obrotową silnika bez zmiany wartości poślizgu?

A. Obniżyć proporcjonalnie częstotliwość oraz wartość napięcia zasilającego
B. Zwiększyć proporcjonalnie częstotliwość i wartość napięcia zasilającego
C. Zmniejszyć częstotliwość napięcia zasilającego
D. Zwiększyć wartość napięcia zasilającego
ELM.06Pytanie 97
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Rysunek techniczny i CAD

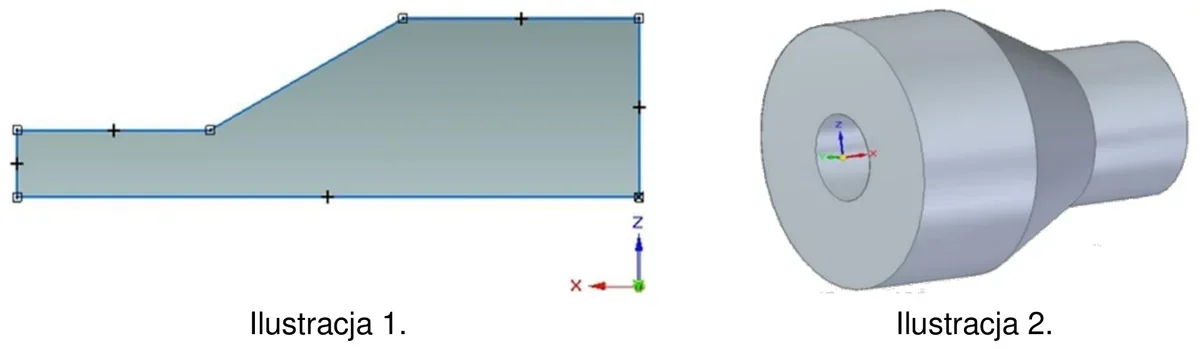

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na ilustracji 1 utworzyć bryłę 3D przedstawioną na ilustracji 2?

Szkic przekroju w programie CAD (ilustracja 1) i bryła 3D (ilustracja 2)
A. Wyciągnięcie proste.
B. Przeciągnięcie przez przekroje.
C. Przeciągnięcie po krzywej.
D. Wyciągnięcie obrotowe.
ELM.06Pytanie 99
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja Bezpieczeństwo i BHP

Sterownik PLC powinien zarządzać systemem nagrzewnicy, który składa się z wentylatora oraz zestawu grzałek. Jaką czynność należy podjąć, aby uniknąć przegrzania obudowy nagrzewnicy po jej dezaktywowaniu?

A. Zmniejszyć prędkość obrotową silnika wentylatora
B. Opóźnić dezaktywację grzałek
C. Opóźnić dezaktywację wentylatora
D. Zwiększyć moc grzałek
ELM.06Pytanie 100
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Z wykonywanego przez sterownik PLC programu wynika, że pojawienie się stanu wysokiego na wejściu I0.1 (S3) sterownika spowoduje uaktywnienie wyjścia Q0.1 (H2) z opóźnieniem czasowym równym

Ilustracja do pytania 20
A. 2 sekundy.
B. 1 sekunda.
C. 3 sekundy.
D. 5 sekund.
ELM.06Pytanie 101
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Którego z przetworników temperatury należy użyć w układzie mechatronicznym, jeżeli:
- elementem sensorycznym w układzie jest czujnik Pt 100,
- przetwornik będzie zasilany z zasilacza wewnętrznego sterownika PLC (24 V DC),
- wyjście przetwornika podłączone będzie do wejścia analogowego 4 do 20 mA sterownika,
- układ pomiarowy będzie zamontowany na zewnątrz hali produkcyjnej?

Typ czujnika
parametr		7NG3211-PNC007NG3211-PT1007NG3211-PKL007NG3211-PN100
WejścieCzujniki
rezystancyjne
półprzewodnikowe		Czujniki
rezystancyjne		TermoparyCzujniki
rezystancyjne
Wyjście0 ÷ 20 mA0 ÷ 20 mA4 ÷ 20 mA4 ÷ 20 mA
Zasilanie8,5 ÷ 36 V DC8,5 ÷ 30 V DC8,5 ÷ 30 V DC8,5 ÷ 36 V DC
Stopień
ochrony		IP 40IP 40IP 40IP 40
Temperatura
otoczenia		0 ÷ 40°C0 ÷ 40°C-40 ÷ 80°C-40 ÷ 80°C
A. 7NG3211-PN100
B. 7NG3211-PT100
C. 7NG3211-PKL00
D. 7NG3211-PNC00
ELM.06Pytanie 105
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

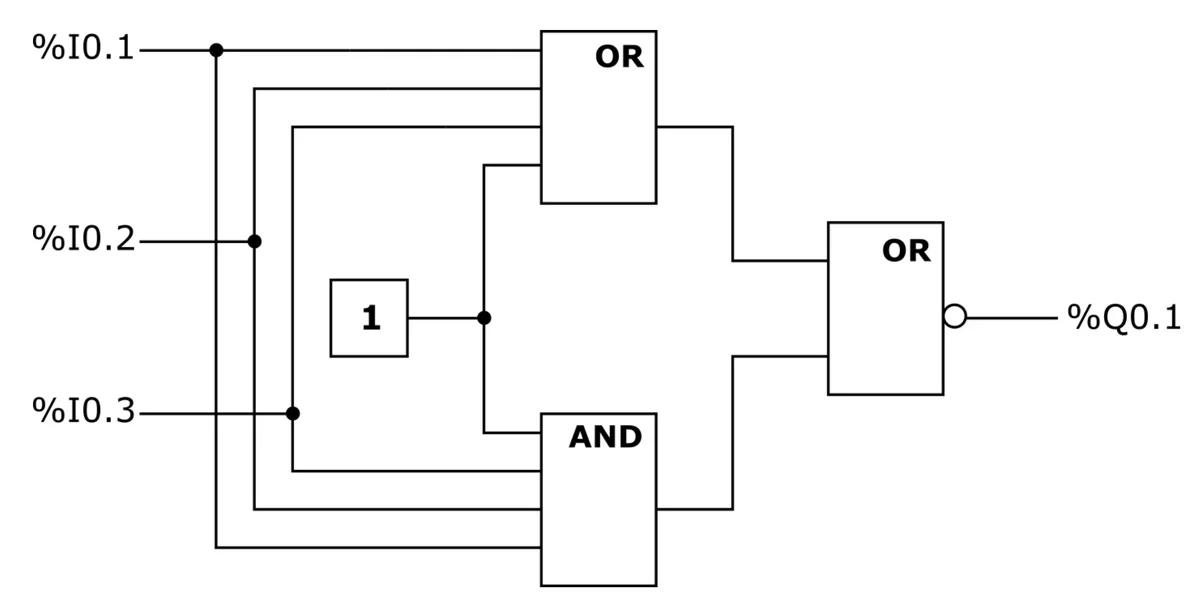

Który z wymienionych opisów stanów wejść %I0.1, %I0.2 i %I0.3 oraz stanu wyjścia %Q0.1 jest prawidłowy dla programu przedstawionego na rysunku?

Program FBD z wejściami %I0.1, %I0.2, %I0.3, stałą 1, blokami OR i AND oraz blokiem OR z zanegowanym wyjściem %Q0.1
A. Wyjście %Q0.1=0 bez względu na stan wejść %I0.1, %I0.2 i %I0.3
B. Wyjście %Q0.1=1 bez względu na stan wejść %I0.1, %I0.2 i %I0.3
C. Wyjście %Q0.1=0 tylko dla wejść %I0.1=%I0.2=%I0.3=1
D. Wyjście %Q0.1=1 dla wejść %I0.1=%I0.2=%I0.3=0
ELM.06Pytanie 106
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Diagram czasowy ilustruje działanie licznika

Ilustracja do pytania 26
A. zdarzeń, zliczającego w dół.
B. czasu, opóźniającego wyłączenie.
C. czasu, opóźniającego załączenie.
D. zdarzeń, zliczającego w górę.
ELM.06Pytanie 111
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

W jakim trybie powinny być przedstawiane na schematach układów sterowania zestyki elementów stycznych?

A. Nieprzewodzenia
B. Niewzbudzonym
C. Wzbudzonym
D. Przewodzenia
ELM.06Pytanie 112
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Jakie powinno być ciśnienie powietrza zasilającego siłownik, którego powierzchnia tłoka wynosi S = 0,003 m2, aby uzyskać siłę F = 1,5 kN?

A. 50,0 kPa
B. 0,5 MPa
C. 5,0 MPa
D. 50,0 hPa
ELM.06Pytanie 114
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Na podstawie fragmentu instrukcji serwisowej wskaż prawdopodobną przyczynę nieprawidłowej pracy urządzenia, jeżeli na jego wyświetlaczu wyświetla się kod błędu F4.

KODY BŁĘDÓW
NrKod błęduProblem
1.E1Usterka czujnika temperatury pomieszczenia
2.E2Usterka czujnika temperatury wymiennika zewn.
3.E3Usterka czujnika temperatury wymiennika wewn.
4.E4Usterka silnika jednostki wewnętrznej lub problem
z sygnałem zwrotnym
5.E5Brak komunikacji między jednostkami wewn. i zewn.
6.F0Usterka silnika prądu stałego wentylatora jednostki zewn.
7.F1Uszkodzenie modułu IPM
8.F2Uszkodzenie modułu PFC
9.F3Problem ze sprężarką
10.F4Błąd czujnika temperatury przegrzania
11.F5Zabezpieczenie temperatury głowicy sprężarki
12.F6Błąd czujnika temperatury otoczenia jednostki zewn.
13.F7Zabezpieczenie przed zbyt wysokim lub za niskim na-
pięciem zasilania
14.F8Błąd komunikacji modułów jednostki zewnętrznej
15.F9Błąd pamięci EEPROM jednostki zewnętrznej
16.FABłąd czujnika temperatury ssania
(uszkodzenie zaworu 4 drogowego)
A. Problem ze sprężarką.
B. Błąd czujnika temperatury przegrzania.
C. Uszkodzenie modułu IPM.
D. Usterka silnika jednostki wewnętrznej.
ELM.06Pytanie 115
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

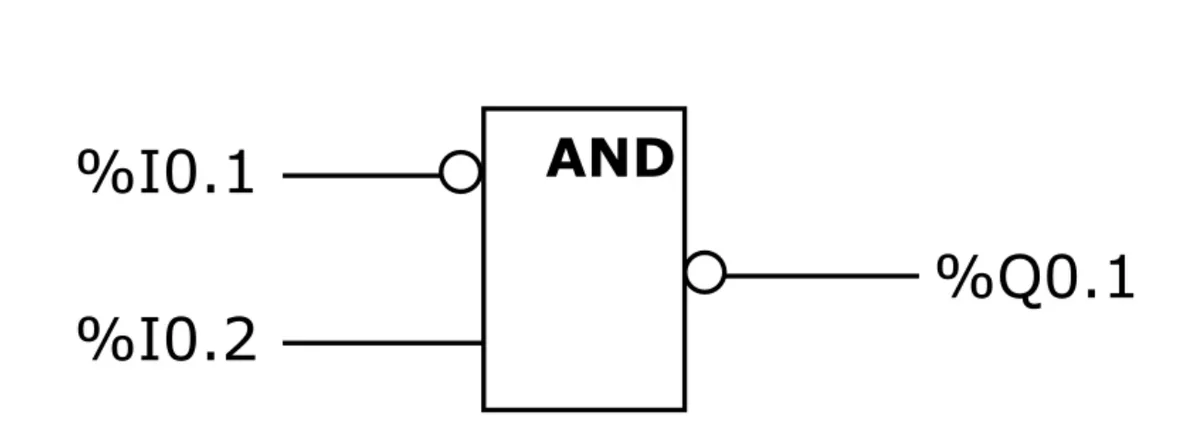

Wskaż równanie logiczne realizujące przedstawiony program?

Blok AND z zanegowanym wejściem %I0.1, wejściem %I0.2 i zanegowanym wyjściem %Q0.1
A. %Q0.1=~ %I0.1 ˄ ~%I0.2
B. %Q0.1= %I0.1 ˅ ~%I0.2
C. %Q0.1=~ (%I0.1 ˄ %I0.2)
D. %Q0.1=~ %I0.1 ˅ ~%I0.2
ELM.06Pytanie 117
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

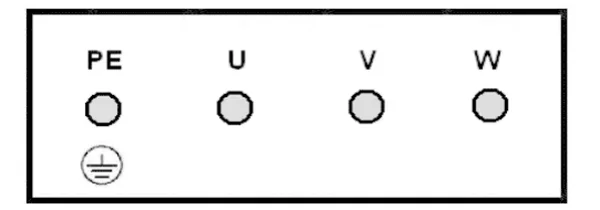

W celu oceny sprawności silnika klatkowego, którego tabliczkę zaciskową pokazano na rysunku, przeprowadzono pomiary rezystancji połączeń pomiędzy jego zaciskami. W którym przypadku silnik jest uszkodzony?

Tabliczka zaciskowa silnika z zaciskami PE, U, V i W
A. Rezystancja PE – U wynosi 2 Ω i rezystancja U – V wynosi 18 MΩ
B. Rezystancja PE – U wynosi 18 MΩ i rezystancja PE – W wynosi 18 MΩ
C. Rezystancja PE – V wynosi 18 MΩ i rezystancja V – W wynosi 2 Ω
D. Rezystancja U – W wynosi 2 Ω i rezystancja V – W wynosi 2 Ω
ELM.06Pytanie 119
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Najwyższą precyzję pomiaru rezystancji uzwojenia silnika elektrycznego zapewnia metoda

A. pośrednia przy użyciu woltomierza oraz amperomierza
B. mostkowa przy zastosowaniu mostka Wheatstone'a lub Thomsona
C. pomiaru bezpośredniego omomierzem cyfrowym
D. pomiaru bezpośredniego omomierzem analogowym
