ELM.06Pytanie 121
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Jak można zmienić kierunek obrotów wirnika silnika bocznikowego prądu stałego bez konieczności przemagnesowania maszyny?

A. Zamienić miejscami dwa przewody podłączone do źródła zasilania
B. Odwrócić kierunek prądu w uzwojeniu komutacyjnym
C. Odwrócić kierunek prądu w uzwojeniu twornika
D. Odwrócić kierunek prądu w uzwojeniu wzbudzenia
ELM.06Pytanie 122
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Rysunek techniczny i CAD

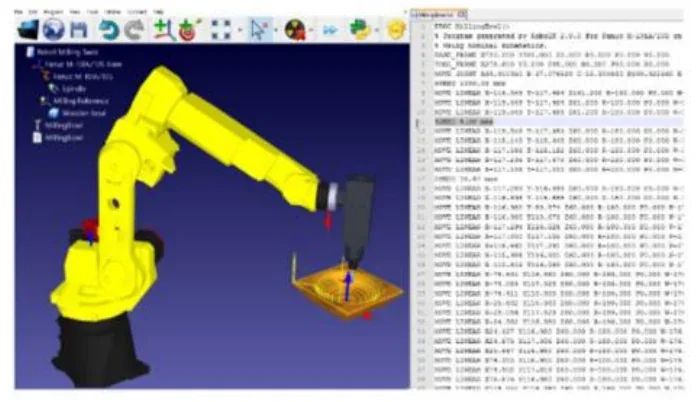

Jaką czynność projektową można uznać za niemożliwą do zrealizowania w programie CAM?

A. Stworzenia kodu dla maszyny CNC
B. Przygotowania instrukcji (G-CODE) dla urządzeń Rapid Prototyping
C. Przygotowania dokumentacji technologicznej produktu
D. Realizowania symulacji obróbki elementu w środowisku wirtualnym
ELM.06Pytanie 125
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Podaj operatora, który jest stosowany w języku IL i musi być uwzględniony w programie sterującym, aby zrealizować wywołanie bloku funkcyjnego FUN_1?

A. LD FUN_1
B. JMP FUN_1
C. CAL FUN_1
D. RET FUN_1
ELM.06Pytanie 126
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Na podstawie przedstawionego fragmentu programu określ skutek wciśnięcia monostabilnego przycisku S1?

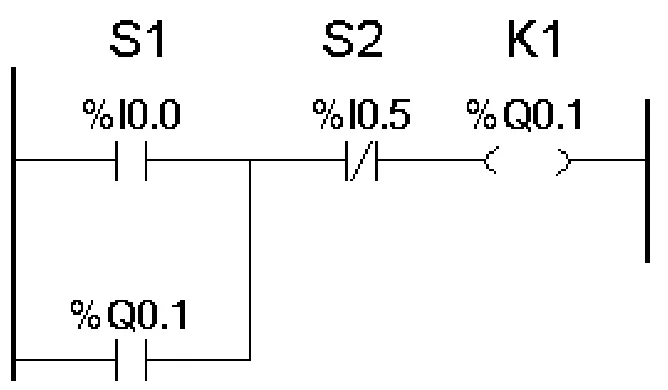

Program LD ze stykami %I0.0 (S1), %I0.5 (S2) i %Q0.1 oraz cewką %Q0.1 (K1)
A. Załączenie cewki K1 do momentu wciśnięcia S2
B. Chwilowe wyłączenie cewki K1
C. Chwilowe załączenie cewki K1
D. Wyłączenie cewki K1 do momentu wciśnięcia S2
ELM.06Pytanie 128
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Który program napisany w postaci listy instrukcji odpowiada przedstawionemu na rysunku programowi napisanemu w języku drabinkowym?

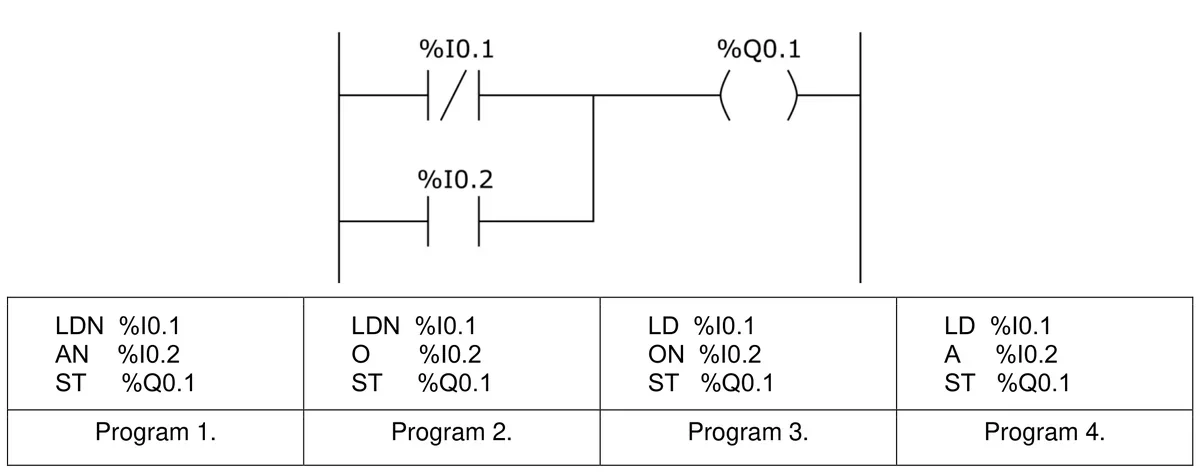

Program LD ze stykami %I0.1 i %I0.2 oraz cewką %Q0.1 i tabela czterech programów w języku IL
Program 4.
Program 3.
Program 2.
Program 1.
ELM.06Pytanie 132
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Który z przedstawionych programów zapisanych w języku LD odpowiada przedstawionemu na rysunku programowi sterowniczemu urządzenia mechatronicznego zapisanemu w języku FBD?

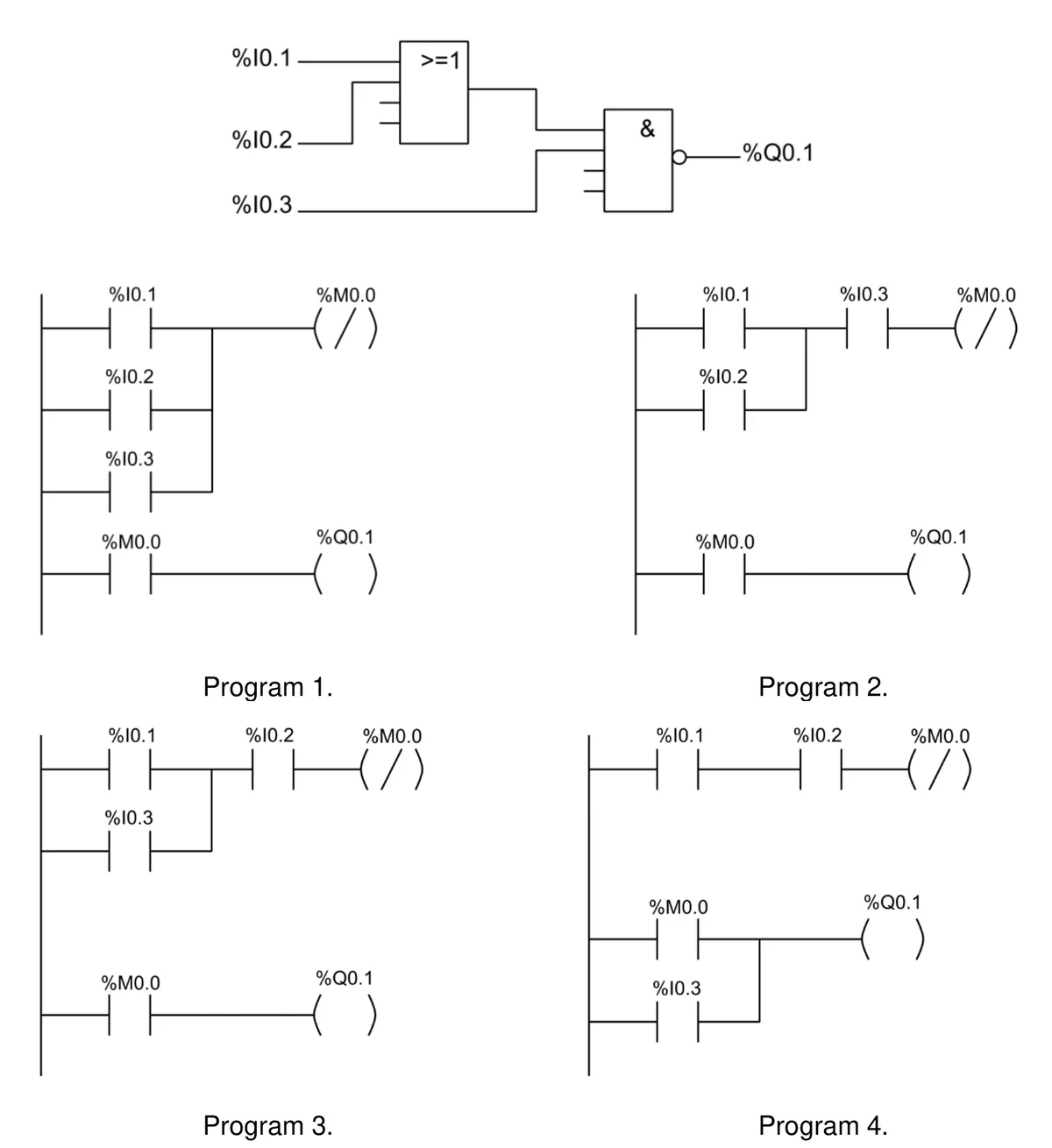

Program FBD z blokami >=1 i & z wejściami %I0.1, %I0.2, %I0.3 i wyjściem %Q0.1 oraz cztery programy LD oznaczone od Program 1 do Program 4

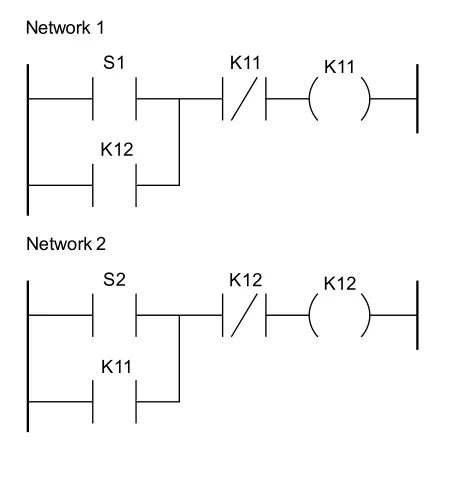

Program 1.
Program 2.

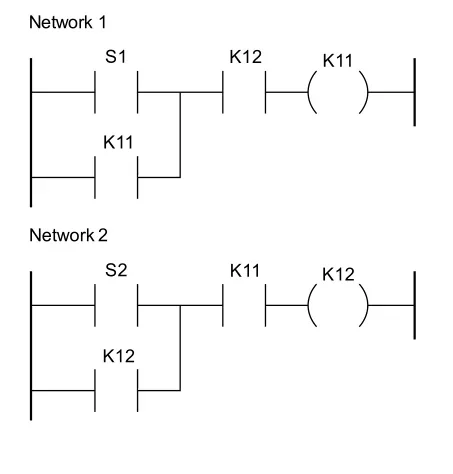

Program 4.
Program 3.
ELM.06Pytanie 133
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Korzystając z zamieszczonej listy przyporządkowania, określ którą funkcję logiczną realizuje przedstawiony program sterowniczy.

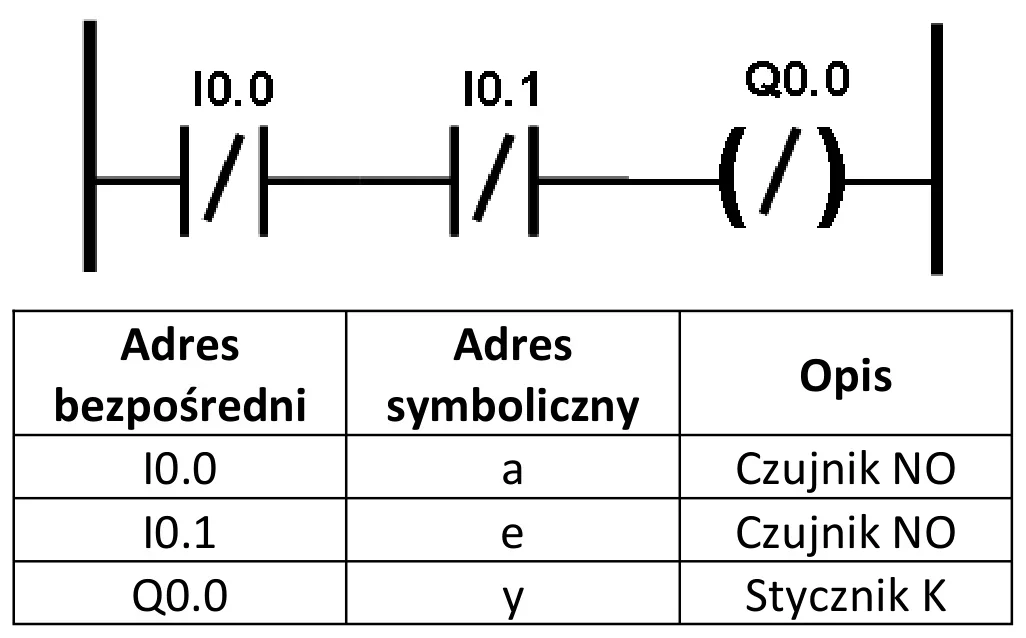

Program LD ze stykami I0.0 i I0.1 oraz cewką Q0.0 i tabela przyporządkowania adresów
A. y = a ˅ e
B. y = ā ˅ ē
C. y = ā ˄ ē
D. y = a ˄ e
ELM.06Pytanie 134
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Ekonomiczne oraz szerokie regulowanie prędkości obrotowej silnika prądu stałego bocznikowego możliwe jest przez

A. zastosowanie tyrystorowego regulatora napięcia do zmiany napięcia twornika
B. zastosowanie rezystancyjnego dzielnika napięcia do zmiany napięcia twornika
C. włączenie regulowanej rezystancji w szereg z obwodem wzbudzenia
D. włączenie regulowanej rezystancji w szereg z obwodem twornika
ELM.06Pytanie 136
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Siłownik hydrauliczny jednostronnego działania posiada tłok o średnicy D = 60 mm. Jaką wartość przepływu Q płynu hydraulicznego w przewodzie zasilającym siłownik należy nastawić, aby jego tłoczysko wysuwało się z prędkością ν = 8,4 m/min?

\[Q = \frac{v \cdot \pi \cdot D^2}{4}\]

A. 23,7 l/min
B. 7,14 l/min
C. 50,4 l/min
D. 0,14 l/min
ELM.06Pytanie 137
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Jeżeli wartość zmiennej „Bieżący stan” będzie równa 3 to realizowana będzie instrukcja warunkowa rozpoczynająca się od linii o numerze

1    IF „Bieżący stan” >= 1 & „Bieżący stan” <= 5 THEN
2        „L1 1-5” := 1; // Statement section IF
3    ELSE
4        „L1 1-5” := 0;
5    END_IF;
6
7    IF „Bieżący stan” >= 6 & „Bieżący stan” <= 10 THEN
8        „L2 6-10” := 1; // Statement section IF
9    ELSE
10       „L2 6-10” := 0;
11   END_IF;
A. 7., a zmiennej „L2 6-10” zostanie przypisana wartość 0
B. 1., a zmiennej „L1 1-5 zostanie przypisana wartość 0
C. 1., a zmiennej „L1 1-5” zostanie przypisana wartość 1
D. 7., a zmiennej „L2 6-10” zostanie przypisana wartość 1
ELM.06Pytanie 138
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

W urządzeniu przemysłowym zaobserwowano niewłaściwe działanie układu kontroli temperatury. Którym przyrządem można sprawdzić działanie czujnika przedstawionego na rysunkach, zamontowanego w tym układzie?

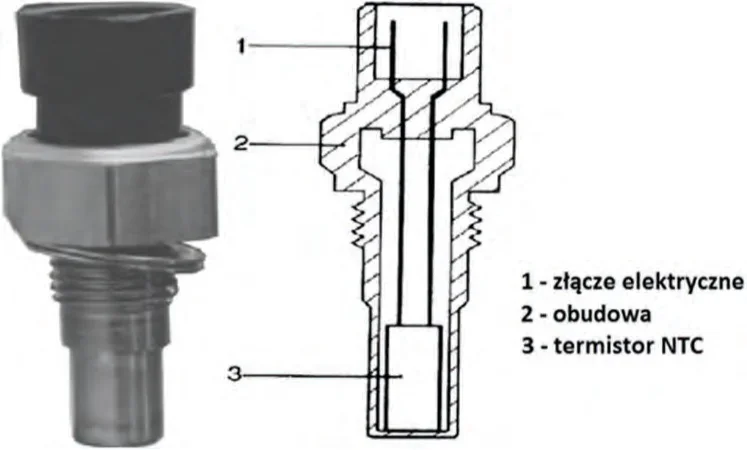

Zdjęcie czujnika temperatury i jego przekrój z oznaczeniami 1 - złącze elektryczne, 2 - obudowa, 3 - termistor NTC
A. Amperomierzem.
B. Omomierzem.
C. Galwanometrem.
D. Woltomierzem.
ELM.06Pytanie 139
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Jak określa się punkt zerowy elementu poddawanego obróbce na maszynie CNC?

A. Jest ustalana z uwzględnieniem sposobu mocowania elementu, z tego miejsca narzędzie rozpocznie proces obróbczy
B. Jego lokalizacja może być ustawiona w dowolny sposób, zaleca się, aby ustalić ten punkt na osi elementu
C. Jest określany przez producenta maszyny w trakcie jej projektowania
D. Jego lokalizacja jest ustalana w zależności od typu oraz celu wykorzystywanego narzędzia do obróbki
ELM.06Pytanie 140
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Wysokoobrotowy silnik pneumatyczny o budowie turbinowej powinien być smarowany olejem mineralnym w sposób

A. ciągły, podawanym pompą olejową o stałej wydajności
B. ciągły, naolejonym powietrzem z instalacji zasilającej
C. cykliczny, smarownicą co dwa tygodnie
D. cykliczny, smarownicą przed uruchomieniem silnika
ELM.06Pytanie 141
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

W podajniku pneumatycznym uszkodził się siłownik dwustronnego działania o średnicy tłoka 32 mm i skoku 160 mm. Korzystając z zamieszczonej noty katalogowej, określ symbol siłownika, który możemy zastosować w miejsce uszkodzonego.

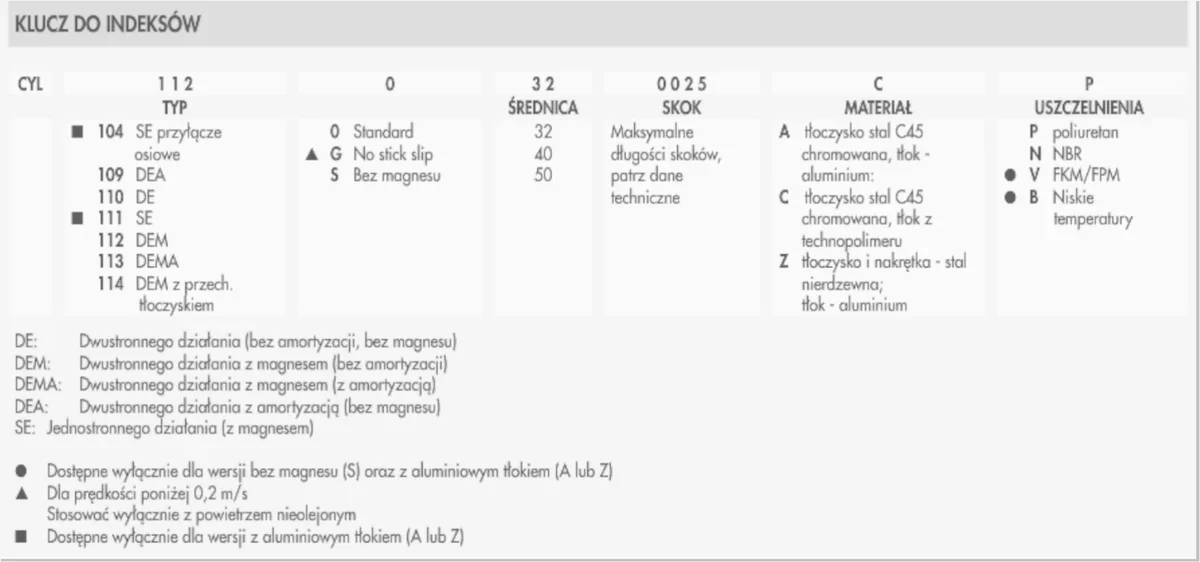

Klucz do indeksów siłowników CYL: typ, wersja, średnica, skok, materiał i uszczelnienia wraz z objaśnieniami
A. CYL 113 0 32 0100 CP
B. CYL 113 0 32 0160 CP
C. CYL 111 0 40 0160 CP
D. CYL 111 0 32 0160 CP
ELM.06Pytanie 144
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

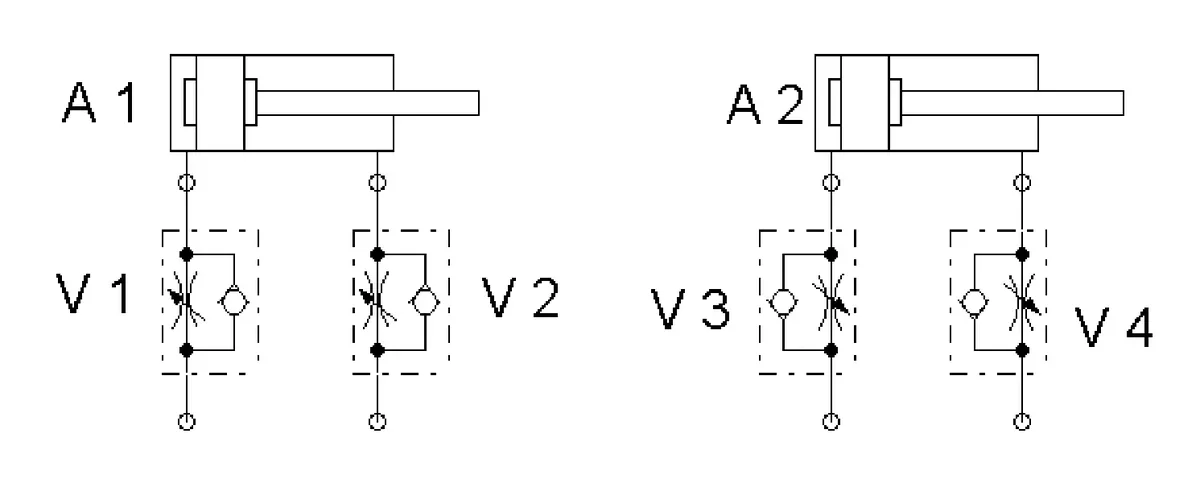

Który zawór należy zamontować pomiędzy wyjściem 4 zaworu rozdzielającego a siłownikiem (w miejscu oznaczonym symbolem X), aby osiągnąć maksymalną prędkość wsuwania tłoczyska siłownika?

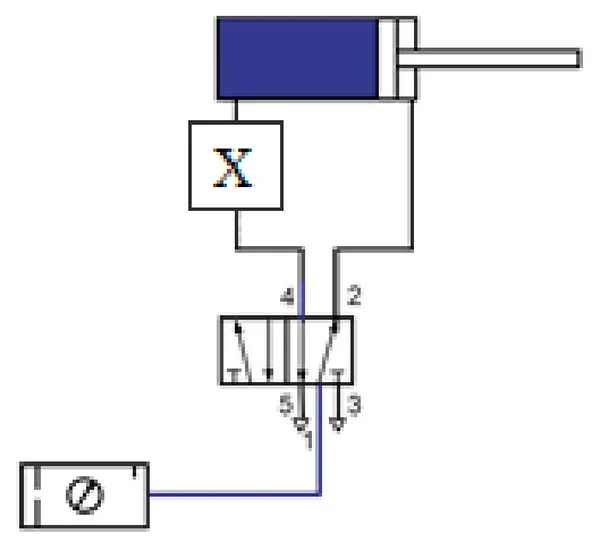

Schemat układu pneumatycznego z siłownikiem, zaworem rozdzielającym i miejscem oznaczonym X
A. Dławiąco-zwrotny.
B. Zwrotny.
C. Dławiący.
D. Szybkiego spustu.
ELM.06Pytanie 145
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

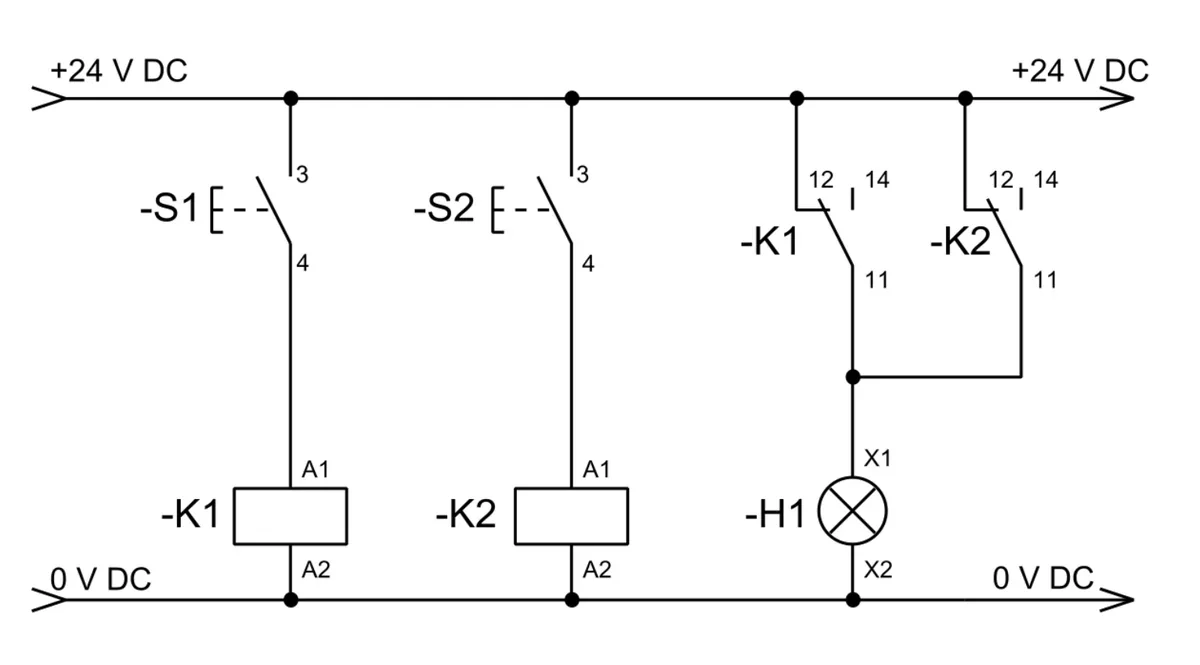

Którą funkcję logiczną, wiążącą stany zestyków przycisków S1 i S2, realizuje układ sterowania przedstawiony na rysunku?

Schemat układu przekaźnikowego z przyciskami S1 i S2, przekaźnikami K1 i K2 oraz lampką H1
A. AND
B. OR
C. NOR
D. NAND
ELM.06Pytanie 146
Eksploatacja i programowanie …

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja

Radiator, który ma zanieczyszczenia z pasty termoprzewodzącej, powinien być oczyszczony przy użyciu

A. alkoholu izopropylowego
B. gazu technicznego
C. sprężonego powietrza
D. wody destylowanej
ELM.06Pytanie 147
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Zmierzyliśmy rezystancję pomiędzy czterema końcówkami 1, 2, 3, 4 uzwojeń transformatora napięcia 230 V/24 V i otrzymaliśmy następujące wartości: R12 = ∞, R13 = 0,05 Ω, R14 = ∞, R23 = ∞, R24 = 0,85 Ω, R34 = ∞. Które końcówki powinny być użyte do podłączenia napięcia 230 V?

A. 1, 2
B. 2, 4
C. 2, 3
D. 1, 3
ELM.06Pytanie 159
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Na rysunku przedstawiono diagram stanów dla dwóch siłowników tłoczyskowych 1A oraz 1B. Który opis odpowiada działaniu siłowników?

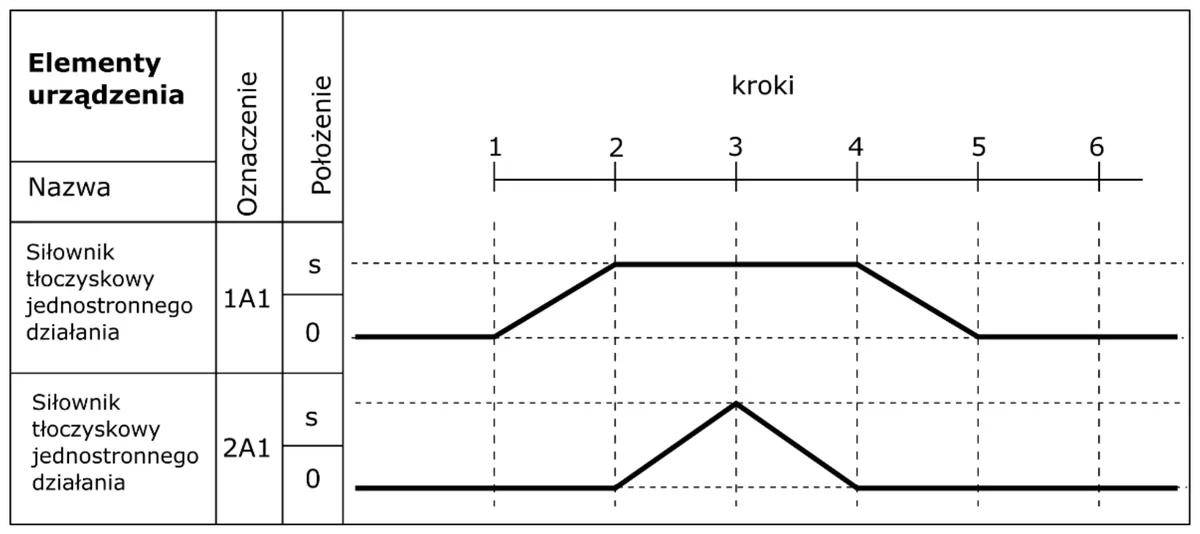

Diagram stanów dwóch siłowników jednostronnego działania 1A1 i 2A1 w krokach od 1 do 6
A. Wysunięcie 1A1, wsunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1.
B. Wysunięcie 2A1, wysunięcie 1A1, wsunięcie 2A1, wsunięcie 1A1.
C. Wysunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1, wsunięcie 1A1.
D. Wysunięcie 2A1, wsunięcie 2A1, wysunięcie 1A1, wsunięcie 1A1.
