ELM.06Pytanie 242
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

W programie sterowania kierunkiem obrotów silnika należy wprowadzić zabezpieczenie przed jednoczesnym załączeniem dwóch wyjść. Korzystając z informacji zawartych w liście przyporządkowania, wskaż program który realizuje tę funkcję.

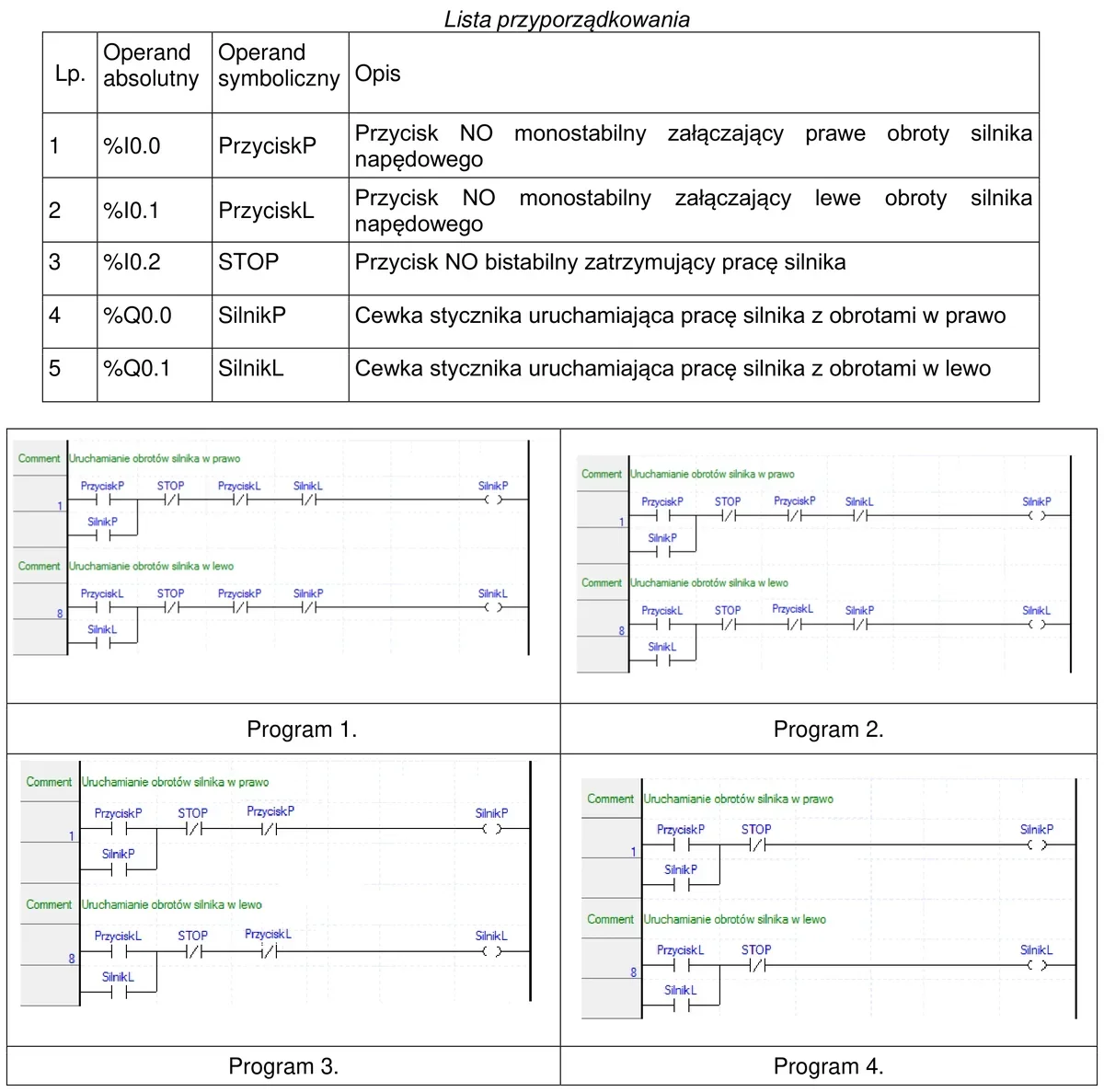

Lista przyporządkowania operandów i cztery programy LD oznaczone od Program 1 do Program 4 sterujące obrotami silnika
Program 2.
Program 4.
Program 1.
Program 3.
ELM.06Pytanie 243
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Symbol graficzny zaworu sterowanego za pomocą dźwigni z zapadką, stosowany na schematach pneumatycznych, przedstawiono na

A. rysunku 2.
Rysunek 2 - symbol zaworu 3/2
B. rysunku 4.

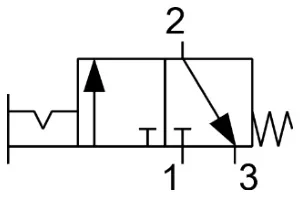

Rysunek 4 - symbol zaworu 3/2
C. rysunku 3.
Rysunek 3 - symbol zaworu 3/2
D. rysunku 1.
Rysunek 1 - symbol zaworu 3/2
ELM.06Pytanie 245
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Na podstawie przedstawionych danych katalogowych narzędzia skrawającego wskaż wartość głębokości warstwy skrawanej, którą należy ustawić w obrabiarce CNC dla obróbki zgrubnej.

Rodzaj obróbkiDokładność obróbkiChropowatość powierzchni
(Ra) μm		Zakres posuwów
mm/obr		Zakres
głębokości
mm
Obróbka dokładnaIT6-IT90,32÷1,250,05÷0,30,5÷2
Obróbka średniodokładnaIT9-IT112,5÷50,2÷0,52÷4
Obróbka zgrubnaIT12-IT1410÷40≥0,4≥4
A. 5,0 mm
B. 0,8 mm
C. 2,0 mm
D. 0,5 mm
ELM.06Pytanie 248
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Pomiary i diagnostyka

Na wejście I1 sterownika realizującego przedstawiony program została podana jedynka logiczna. Na jak długo zostanie ustawiony stan 1 na wyjściu Q1 tego sterownika

Ilustracja do pytania 8
A. 3 s
B. 8 s
C. 2 s
D. 5 s
ELM.06Pytanie 249
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Jaki będzie stan wyjścia Q0.0, gdy na wejściu I0.0 nastąpi zmiana z 0 na 1?

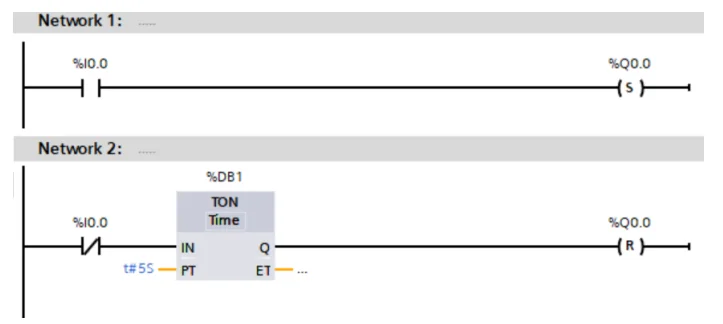

Ilustracja do pytania 9
A. Q0.0 będzie równe 0
B. Zostanie wyłączone po 5 s
C. Q0.0 będzie równe 1
D. Zostanie załączone po 5 s
ELM.06Pytanie 250
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Jaką wartość należy ustawić na wejściu PT timera, aby po 5 sekundach od podania logicznej 1 na wejście I0.0 nawyjściu Q0.0 również pojawiła się logiczna 1?

Ilustracja do pytania 10
A. +10
B. +5
C. +50
D. +100
ELM.06Pytanie 254
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Rysunek techniczny i CAD

Jaką czynność projektową nie jest możliwe zrealizowanie w oprogramowaniu CAM?

A. Wykonywania symulacji obróbki obiektu w środowisku wirtualnym
B. Przygotowania instrukcji (G-CODE) dla maszyn typu Rapid Prototyping
C. Generowania kodu dla obrabiarki CNC
D. Przygotowania dokumentacji technologicznej produktu
ELM.06Pytanie 255
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Które parametry urządzenia mechatronicznego można kontrolować za pomocą przedstawionej na ilustracji belki tensometrycznej?

Ilustracja do pytania 15
A. Temperatury elementów urządzenia.
B. Prędkość obrotową wirujących elementów urządzenia.
C. Naprężenia i siły występujące w urządzeniu.
D. Luzy występujące pomiędzy ruchomymi elementami urządzenia.
ELM.06Pytanie 257
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Aby ocenić jakość aktualnych połączeń elektrycznych w systemie mechatronicznym, należy najpierw przeprowadzić pomiar

A. mocy pobieranej przez urządzenie
B. ciągłości połączeń
C. rezystancji izolacji pomiędzy obudową urządzenia a przewodem zasilającym
D. spadku napięcia na komponentach
ELM.06Pytanie 259
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Który program napisany w postaci listy instrukcji odpowiada programowi napisanemu w języku drabinkowym przedstawionemu na rysunku?

Treść pytania

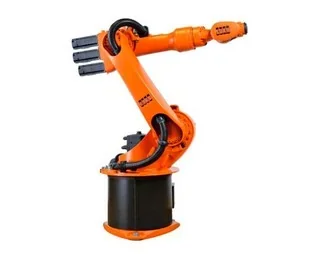

C.
Wariant C

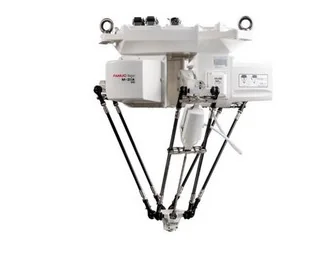

D.
Wariant D

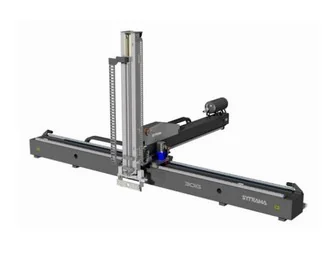

A.
Wariant A
B.

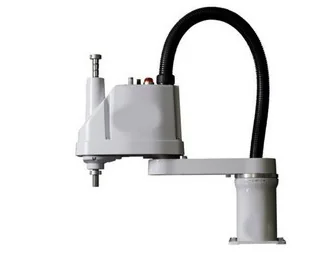

Wariant B
ELM.06Pytanie 263
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Który warunek zagwarantuje przejście z kroku k do kroku k+1?

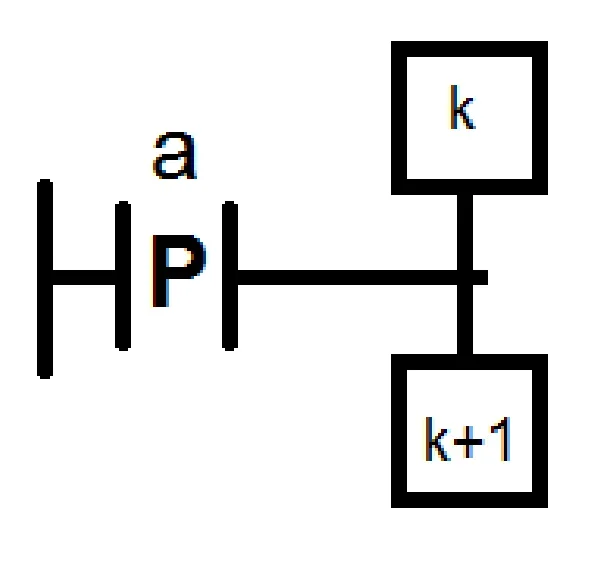

Fragment grafu z krokami k i k+1 oraz warunkiem przejścia a ze znakiem P
A. Gdy wartość a=1
B. Gdy a zmieni wartość z 0 na 1
C. Gdy a zmieni wartość z 1 na 0
D. Gdy wartość a=0
ELM.06Pytanie 264
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Który z poniższych komponentów jest używany w układach sterowania do konwersji sygnałów analogowych na cyfrowe?

A. Przetwornik A/C
B. Silnik elektryczny
C. Zawór proporcjonalny
D. Transformator
ELM.06Pytanie 265
Eksploatacja i programowanie …

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja Bezpieczeństwo i BHP

Początkowo operator frezarki powinien

A. ocenić stan frezu oraz jego mocowanie
B. sprawdzić kondycję techniczną łożysk silnika i w razie potrzeby je nasmarować
C. wyczyścić łożyska silnika, styki przekaźników oraz styczników w systemie sterowania
D. kilkakrotnie szybko uruchomić i wyłączyć frezarkę w celu sprawdzenia prawidłowego działania silnika
ELM.06Pytanie 266
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Pokazany na rysunku układ sterowania siłownikiem pneumatycznym składa się z dwóch czujników położenia i sterownika PLC. Układ uruchamiany jest przyciskiem monostabilnym. Ile wejść i wyjść cyfrowych należy wykorzystać w sterowniku?

Ilustracja do pytania 26
A. 2 wejścia, 2 wyjścia.
B. 1 wejście, 1 wyjście.
C. 1 wejście, 3 wyjścia.
D. 3 wejścia, 1 wyjście.
ELM.06Pytanie 268
Eksploatacja i programowanie …

Kategorie: Elementy i symbole Bezpieczeństwo i BHP

Przedstawiony na rysunku symbol graficzny odnosi się do urządzeń elektrycznych i elektrotechnicznych

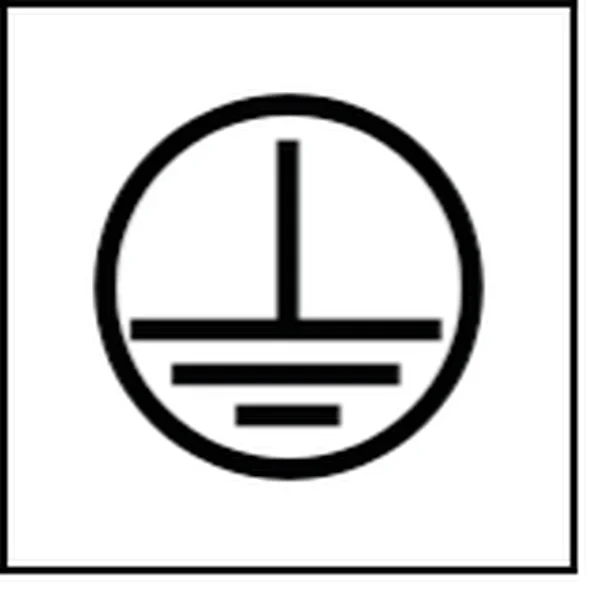

Symbol graficzny w kwadratowej ramce: okrąg z pionową linią i trzema poziomymi kreskami
A. I klasy ochronności.
B. I i II klasy ochronności.
C. III klasy ochronności.
D. II klasy ochronności.
ELM.06Pytanie 269
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

W jednofazowym silniku indukcyjnym napędzającym urządzenie mechatroniczne uszkodzeniu uległ kondensator pracy o parametrach znamionowych 2,5 uF / 450 V. Którym z wymienionych kondensatorów należy zastąpić uszkodzony, aby naprawić urządzenie?

Dane techniczne:
Napięcie znamionowe450 V
Częstotliwość znamionowa50 ÷ 60 Hz
Tolerancja pojemności±5%
Oczekiwana żywotność10 000 h (HPFNT)
Stopień ochronyIP00
ModelPojemność [μF]Wymiary D x H [mm]
MK 450-1130 x 57
MK 450-1,51,530 x 57
MK 450-2230 x 57
MK 450-2,52,530 x 57
MK 450-101035 x 57
MK 450-12,512,535 x 70
MK 450-202040 x 70
MK 450-252540 x 70
MK 450-505040 x 70
A. MK 450-2,5
B. MK 450-2
C. MK 450-25
D. MK 450-20
ELM.06Pytanie 270
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Wejście sterownika PLC, do którego podłączono czujnik o wyjściu NPN, musi reagować na sygnał napięciowy

Ilustracja do pytania 30
A. analogowy.
B. logiczny niski.
C. logiczny wysoki.
D. sinusoidalny.
ELM.06Pytanie 272
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Sieci i komunikacja

Przyczyną braku komunikacji pomiędzy urządzeniami pracującymi w sieci PROFINET, której strukturę przedstawiono na rysunku, jest

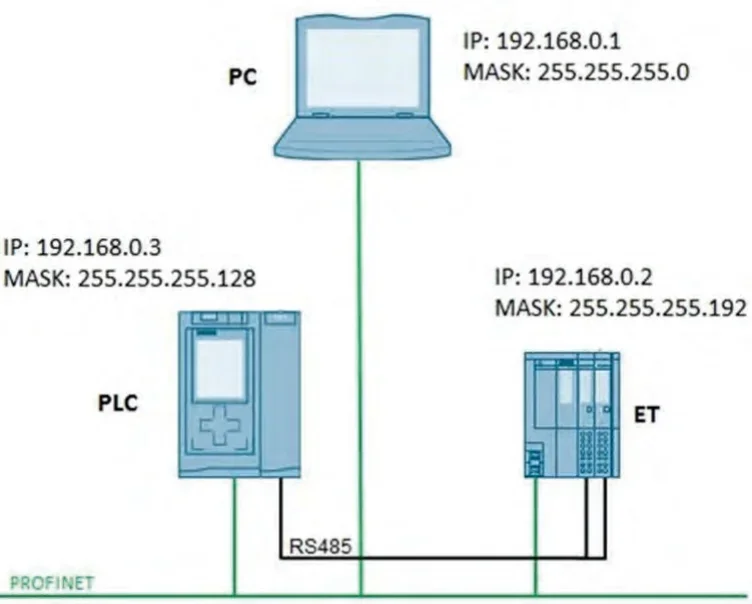

Schemat sieci PROFINET z komputerem PC, sterownikiem PLC i modułem ET z adresami IP i maskami oraz połączeniem RS485
A. brak uruchomionego programu w sterowniku.
B. błędne ustawienie priorytetów urządzeń.
C. błędna konfiguracja interfejsów sieciowych.
D. ustawienie sterownika w stan oczekiwania.
ELM.06Pytanie 273
Eksploatacja i programowanie …

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja Bezpieczeństwo i BHP

Która z podanych czynności związanych z eksploatacją napędu elektrycznego jest sprzeczna z zasadami obsługi tych urządzeń?

A. Oczyszczenie brudnych styków łączników pilnikiem
B. Odkurzanie i czyszczenie żeberek radiatorów z zanieczyszczeń szmatką
C. Kontrola pracy wentylatorów poprzez nasłuchiwanie ich działania
D. Weryfikacja połączeń elektrycznych za pomocą omomierza
ELM.06Pytanie 274
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Pomiary i diagnostyka

Wyłączenie silnika sterowanego za pośrednictwem stycznika K1 podłączonego do zaprogramowanego sterownika PLC następuje po odliczeniu czasu 10 sekund przez instrukcję T1 oraz

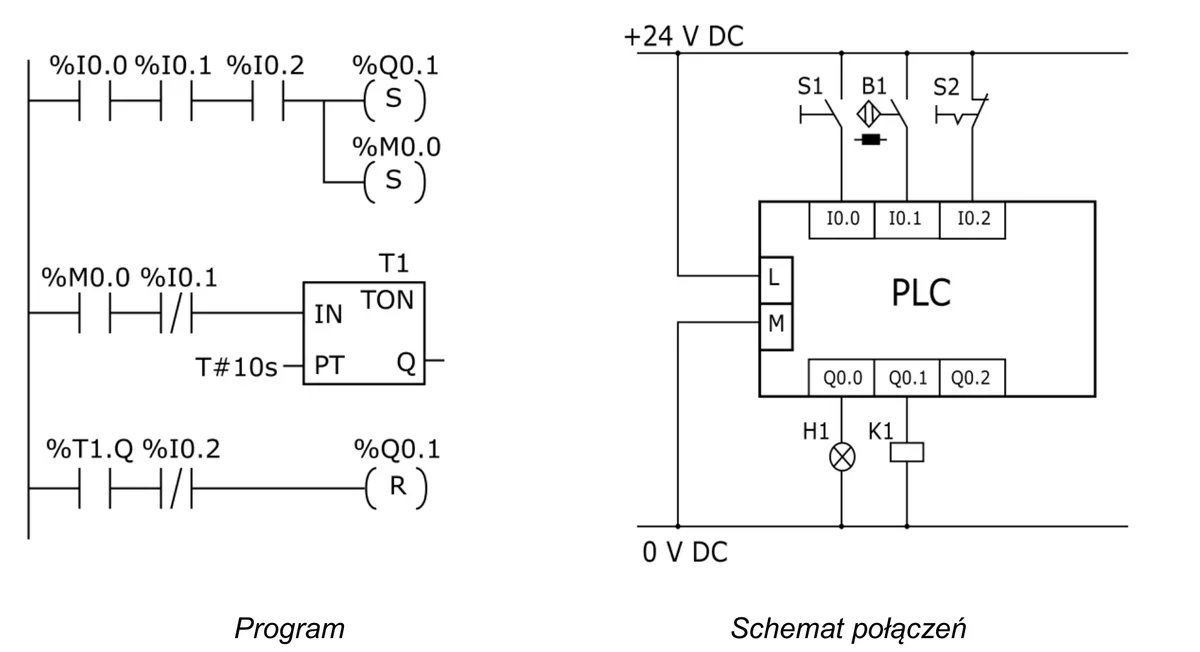

Program LD z timerem TON T1 oraz schemat połączeń sterownika PLC z przyciskami S1, S2, czujnikiem B1, lampką H1 i stycznikiem K1
A. wciśnięcie przycisku S2.
B. deaktywację czujnika B1.
C. aktywację czujnika B1.
D. wciśnięcie przycisku S1.
ELM.06Pytanie 275
Eksploatacja i programowanie …

Kategorie: Rysunek techniczny i CAD

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na rysunku 1. otrzymać bryłę 3D przedstawioną na rysunku 2.?

Ilustracja do pytania 35
A. Wyciągnięcie proste.
B. Wyciągnięcie złożone.
C. Wyciągnięcie obrotowe.
D. Przeciągnięcie po ścieżce.
ELM.06Pytanie 276
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Który symbol literowy jest wykorzystywany w programie sterującym dla PLC, który spełnia normy IEC 61131, do adresacji jego fizycznych analogowych wyjść?

A. M
B. AI
C. AQ
D. Q
ELM.06Pytanie 278
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Na podstawie fragmentu algorytmu przedstawionego za pomocą sieci SFC określ, co jest realizowane w kroku 4.

Fragment sieci SFC z krokami K1, K2, K3 i K4 oraz akcjami R, N, S przypisanymi do sygnałów K1, K2, H1, H2
A. Kasowany K1 i K2, nie pamiętany H1.
B. Niepamiętany K1 i K2 kasowany H1.
C. Pamiętany K1 i K2, kasowany H1.
D. Kasowany K1 i K2, pamiętany H1.
ELM.06Pytanie 279
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

Na podstawie wymiarów łożysk podanych w tabeli dobierz łożysko kulkowe do silnika indukcyjnego o średnicy wału 10 mm i średnicy otworu w tarczy łożyskowej 30 mm.

Symbol łożyskaWymiary łożysk
śr. wewn. D
[mm]		śr. zewn. D
[mm]		wys. B, T, H
[mm]
600010268
620010309
6190112246
600112288
A. 6200
B. 61901
C. 6001
D. 6000
ELM.06Pytanie 280
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

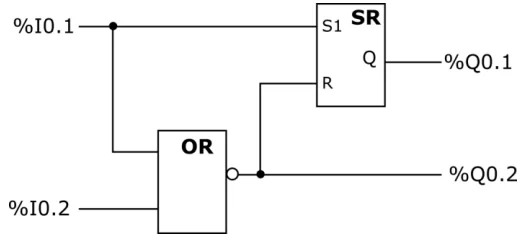

Który stan wyjść nie jest możliwy w programie przedstawionym na rysunku?

Ilustracja do pytania 40
A. %Q0.1=0 i %Q0.2=0.
B. %Q0.1=1 i %Q0.2=0.
C. %Q0.1=0 i %Q0.2=1.
D. %Q0.1=1 i %Q0.2=1.
