ELM.06 Eksploatacja i programowanie urządzeń i systemów mechatronicznych - pytania egzaminacyjne

Filtrowanie pytań

Kwalifikacje
ELM.06Pytanie 361
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Symbol graficzny zaworu z zapadką sterowanego za pomocą dźwigni, stosowany na schematach pneumatycznych, przedstawiono na

A. rysunku 3.
Rysunek 3 - symbol zaworu
B. rysunku 2.
Rysunek 2 - symbol zaworu
C. rysunku 1.
Rysunek 1 - symbol zaworu
D. rysunku 4.
Rysunek 4 - symbol zaworu
ELM.06Pytanie 365
Eksploatacja i programowanie …

Kategorie: Elementy i symbole Rysunek techniczny i CAD

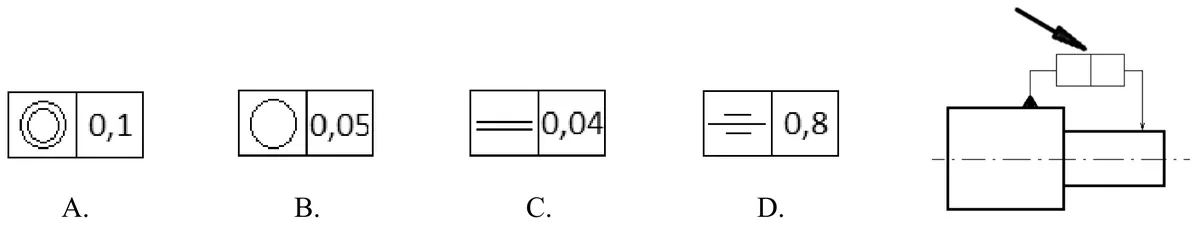

Które oznaczenie należy wstawić we wskazane strzałką puste pola kwadratów, aby dotyczyło ono określenia współosiowości przedstawionych na rysunku powierzchni walcowych?

Ilustracja do pytania 5
A.
B.
D.
C.
ELM.06Pytanie 366
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Na rysunku przedstawiono schemat projektowanego urządzenia w którym na podstawie opisu działania zamieszczonego w ramce należy dokonać korekty. Który z zaworów należy wymienić w projekcie, aby układ działał zgodnie z opisem?

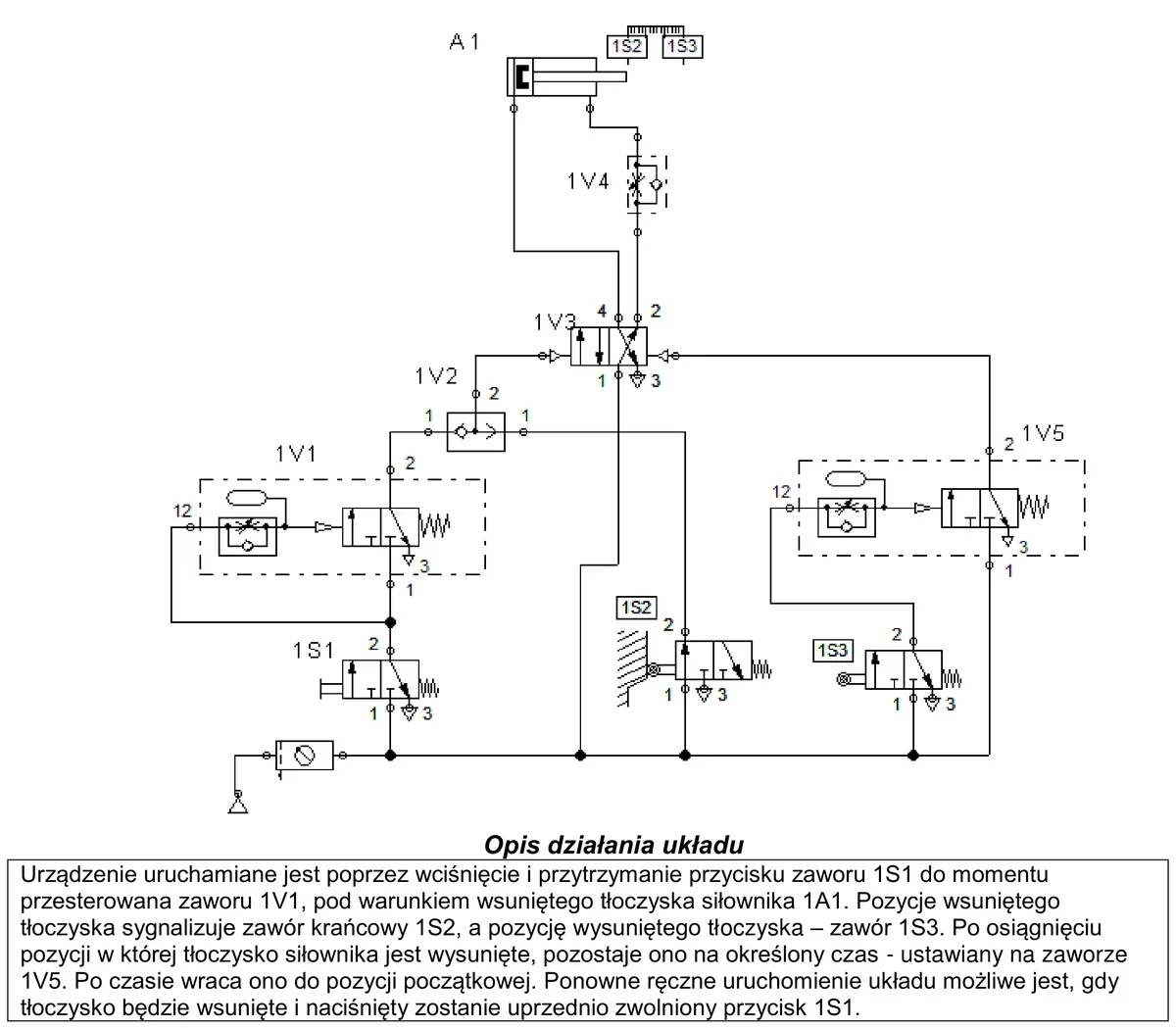

Schemat pneumatyczny z siłownikiem A1, zaworami od 1V1 do 1V5, 1S1, 1S2, 1S3 i ramką z opisem działania układu
A. 1V5
B. 1V4
C. 1V3
D. 1V2
ELM.06Pytanie 367
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Sieci i komunikacja

Który z wymienionych przewodów należy zastosować w celu podłączenia sterownika wyposażonego w moduł komunikacyjny Ethernet do switcha, przedstawionego na rysunku?

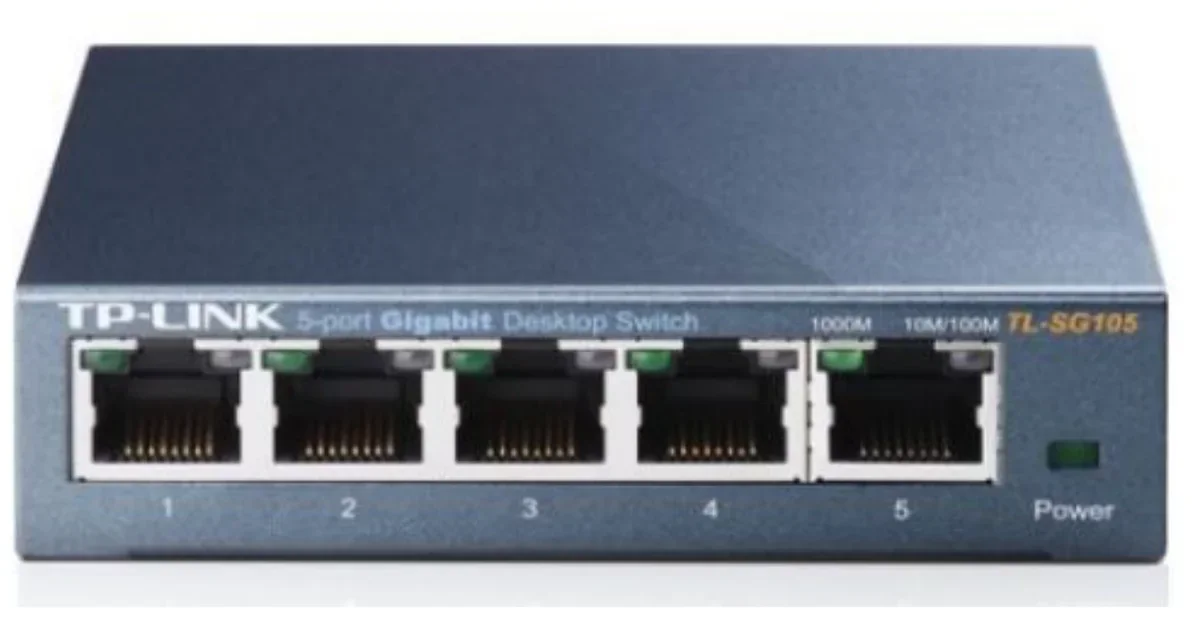

Zdjęcie pięcioportowego przełącznika sieciowego z gniazdami RJ45
A. Profibus 2-żyłowy w oplocie.
B. Koncentryczny 75 Ω.
C. UTP kat. 5.
D. Profibus 4-żyłowy w oplocie.
ELM.06Pytanie 368
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Co należy wpisać w miejscu oznaczonym pytajnikami (??.?), aby przedstawiony poniżej program zapamiętywał stan wysoki na wyjściu Q0.0, po podaniu sygnału logicznego "1″ na wejścia I0.0 i I0.1?

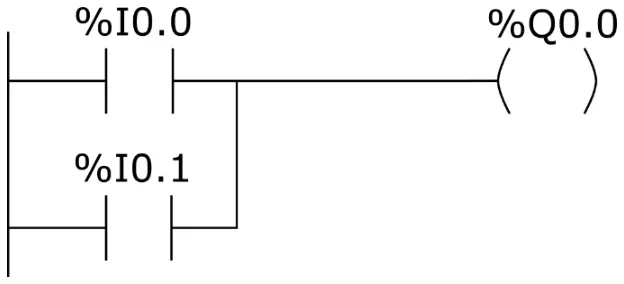

Ilustracja do pytania 8
A. Q0.0
B. Q0.1
C. I0.2
D. I0.0
ELM.06Pytanie 370
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Jakie czujniki mogą dostarczać dane do sterownika PLC o poziomie cieczy nieprzewodzącej w zbiorniku mechatronicznym działającym jako niezależny system napełniania i dozowania?

A. Indukcyjne
B. Pojemnościowe
C. Magnetyczne
D. Termoelektryczne
ELM.06Pytanie 371
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Jaki będzie stan wyjść sterownika PLC realizującego przedstawiony program, jeżeli stan wejścia I1 ulegnie zmianie z 1 na 0, a wejście I2 = 0?

Ilustracja do pytania 11
A. Q1 = 0 i Q2 = 0
B. Q1 = 1 i Q2 = 1
C. Q1 = 0 i Q2 = 1
D. Q1 = 1 i Q2 = 0
ELM.06Pytanie 374
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Aby zmienić kierunek obrotu wirnika silnika bocznikowego prądu stałego bez przesterowania maszyny, co należy zrobić?

A. zamienić miejscami dwa przewody podłączone do źródła zasilania
B. zmienić kierunek prądu w uzwojeniu komutacyjnym
C. zmienić kierunek prądu w uzwojeniu twornika
D. zmienić kierunek prądu w uzwojeniu wzbudzenia
ELM.06Pytanie 375
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Przedstawiony diagram stanów obrazuje pracę dwóch siłowników 1A i 2A. Który opis działania układu odpowiada temu diagramowi?

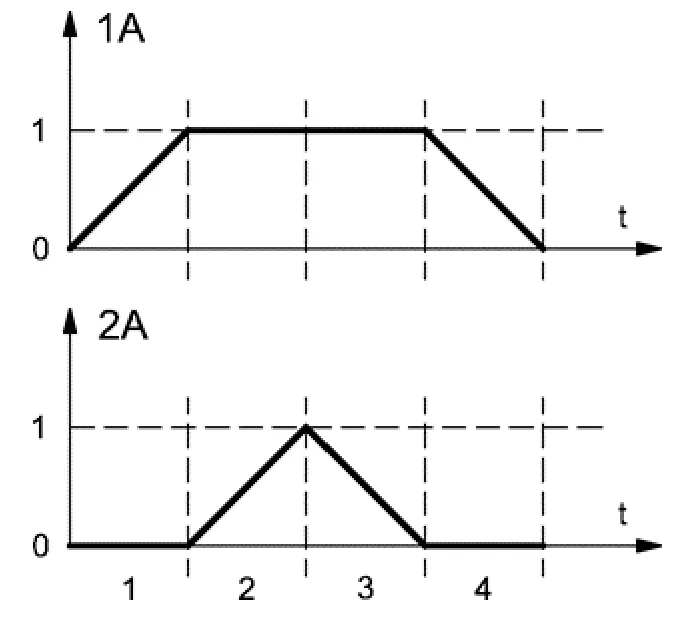

Diagram stanów siłowników 1A i 2A w krokach 1-4
A. Wysuwa się 1A, wysuwa się 2A, wraca 1A, wraca 2A
B. Wysuwa się 1A, wysuwa się 2A, wraca 2A, wraca 1A
C. Wysuwa się 2A, wysuwa się 1A, wraca 2A, wraca 1A
D. Wysuwa się 2A, wraca 2A, wysuwa się 1A, wraca 1A
ELM.06Pytanie 376
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Pomiary i diagnostyka

Konwersja programu napisanego w języku LD na kod maszynowy, który jest zrozumiały dla jednostki centralnej PLC, odbywa się w środowisku narzędziowym PLC przy użyciu polecenia

A. compile
B. save as
C. upload
D. download
ELM.06Pytanie 378
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Aby dokładnie ustalić kątową pozycję, przemieszczenie oraz zliczyć obroty silnika w systemie mechatronicznym, używa się

A. licznik
B. czujnik ultradźwiękowy
C. akcelerometr
D. enkoder
ELM.06Pytanie 379
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

Zawór sterujący kierunkiem przepływu z pięcioma drogami przepływu i trzema niezależnymi położeniami, sterowany jednostopniowo za pomocą elektromagnesów, położenie środkowe ustalane za pomocą dwóch sprężyn.

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

A. Symbol 3.

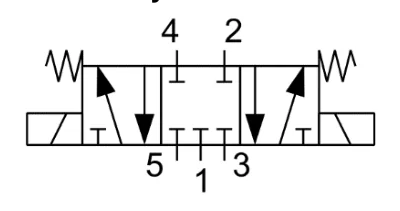

Symbol 3 - symbol zaworu
B. Symbol 1.

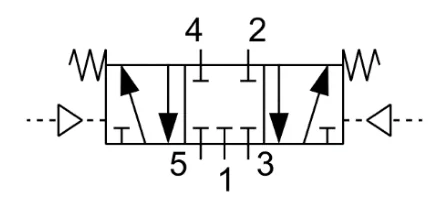

Symbol 1 - symbol zaworu
C. Symbol 4.

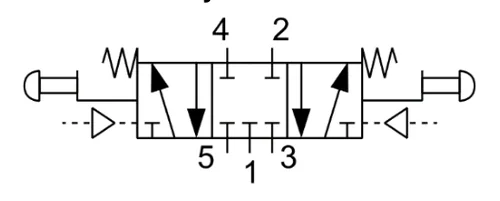

Symbol 4 - symbol zaworu
D. Symbol 2.

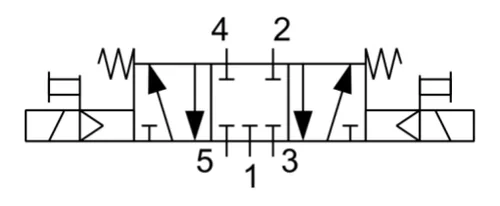

Symbol 2 - symbol zaworu
ELM.06Pytanie 380
Eksploatacja i programowanie …

Kategorie: Konserwacja i eksploatacja

Jakie substancje należy zgromadzić, zanim przystąpimy do czyszczenia łożysk tocznych oraz ich ponownego nasmarowania?

A. Ciepłą wodę z detergentem oraz dowolny smar do łożysk tocznych
B. Ciepłą wodę z detergentem oraz ten sam typ smaru, który był wcześniej użyty
C. Benzynę oraz ten sam rodzaj smaru, jaki został użyty wcześniej
D. Destylowaną wodę oraz dowolny smar do łożysk tocznych
ELM.06Pytanie 381
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Układ sterowania po naciśnięciu przycisku S0 powinien cyklicznie włączać i wyłączać cewkę elektrozaworu Y1 w odstępach 30 sekundowych. Jedną z możliwych przyczyn niewyłączenia cewki Y1 po 30 sekundach od naciśnięcia przycisku S0 jest uszkodzenie

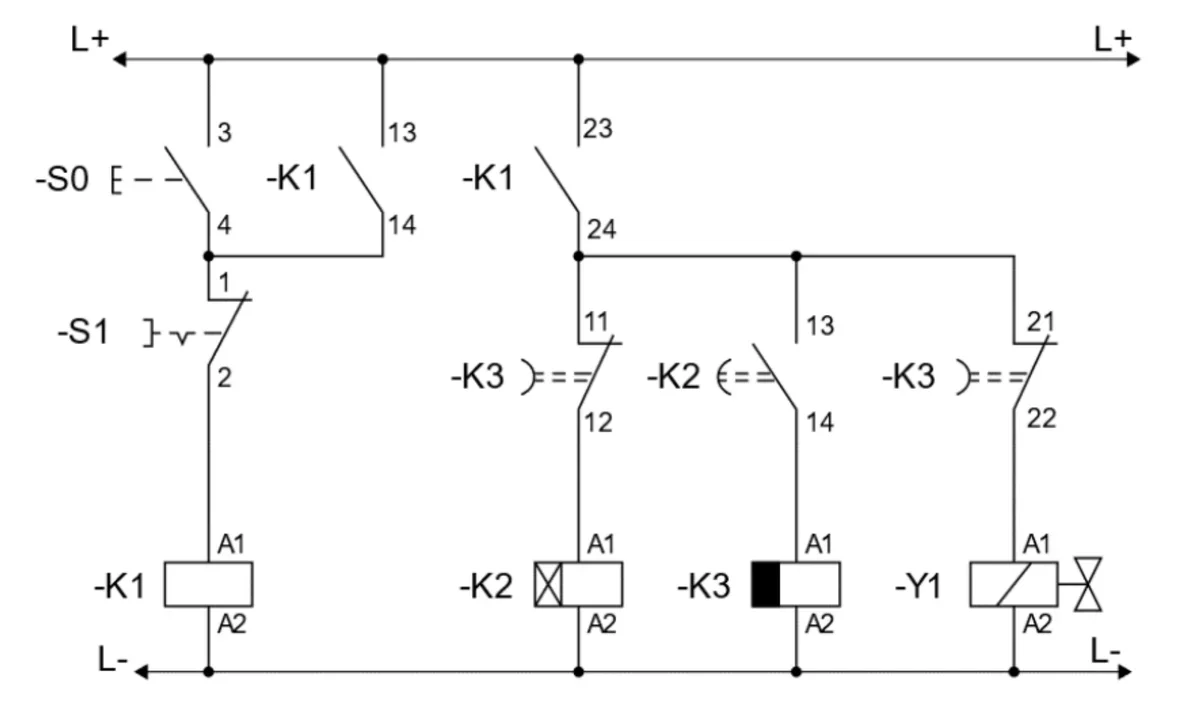

Schemat stykowy układu sterowania z przyciskami -S0 i -S1, przekaźnikami -K1, -K2, -K3 i cewką elektrozaworu -Y1
A. przycisku -S1.
B. zestyku -K3:21-22.
C. zestyku -K1:13-14.
D. cewki -K1.
ELM.06Pytanie 382
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Na rysunkach przedstawiono program sterowniczy, przebiegi czasowe sygnałów wejściowych oraz cztery różne sygnały wyjściowe QA, QB, QC, QD. Który z przedstawionych sygnałów jest reakcją wyjścia %Q0.1 na zadane sygnały wejściowe?

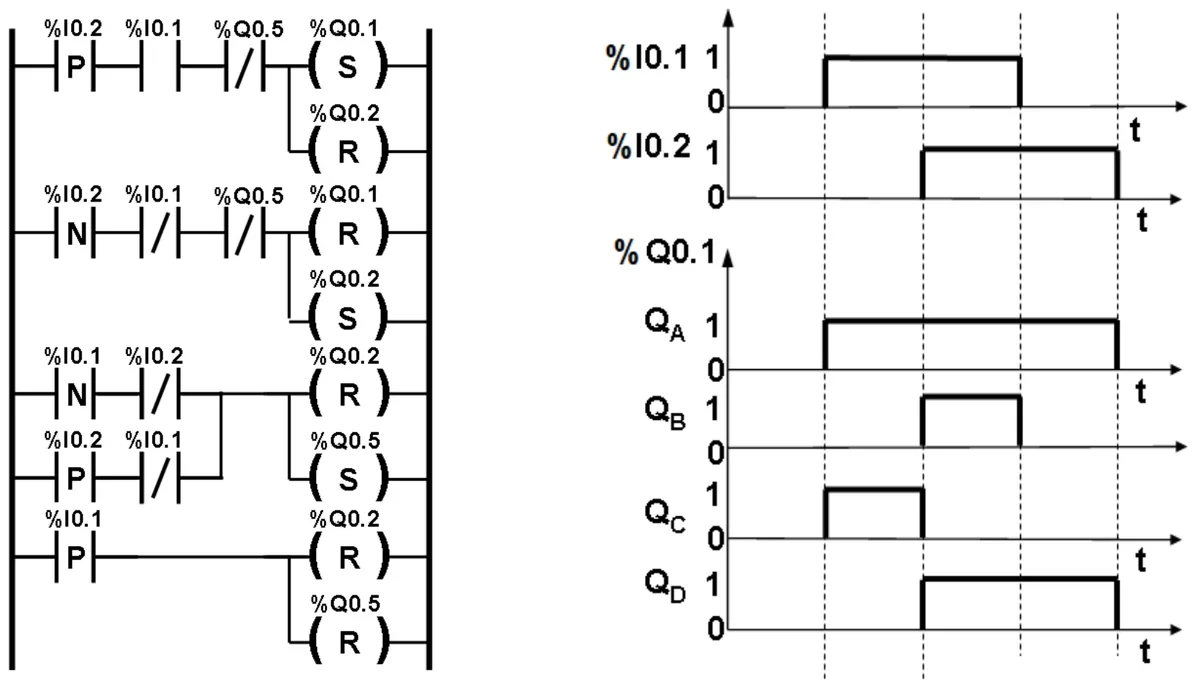

Program LD ze stykami P i N oraz cewkami S i R, przebiegi %I0.1 i %I0.2 oraz cztery sygnały QA, QB, QC i QD
A. QB
B. QC
C. QD
D. QA
ELM.06Pytanie 385
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Którą z podanych funkcji logicznych realizował będzie zaprojektowany układ sterowania?

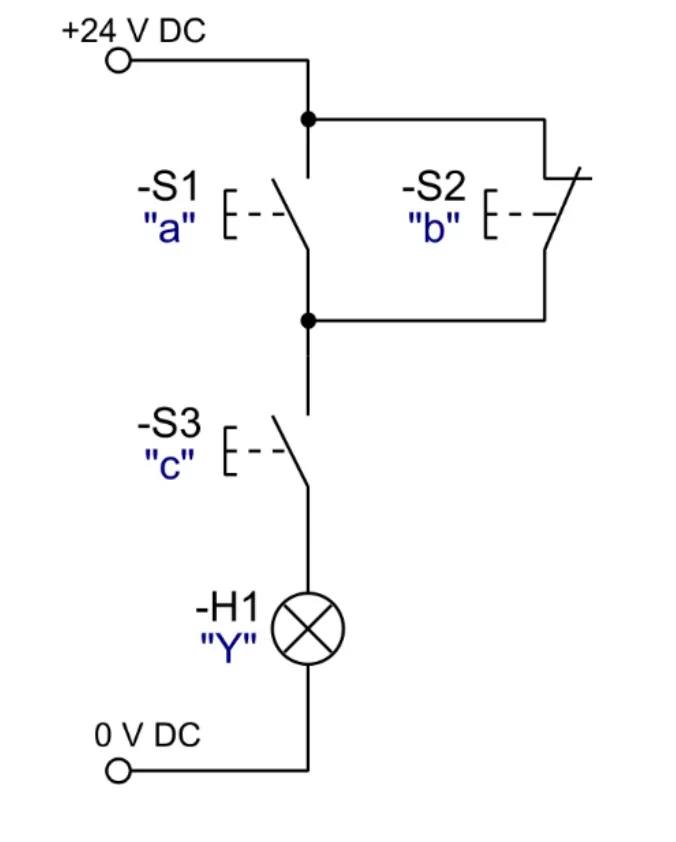

Schemat elektryczny z łącznikami S1, S2 i S3 oznaczonymi a, b, c oraz lampką H1 oznaczoną Y
A. Y = a + (c ∙b̅)
B. Y = (a̅ ∙b) + c̅
C. Y = (a + b̅) ∙c
D. Y = (a ∙c) + b
ELM.06Pytanie 387
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Sieci i komunikacja

Interfejs sieciowy, symbolicznie przedstawionego na rysunku komputera, z zainstalowanym oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2. Który z podanych adresów IP należy nadać sterownikowi aby mógł komunikować się z komputerem?

Ilustracja do pytania 27
A. 192.168.100.2
B. 192.168.99.2
C. 192.168.101.3
D. 192.168.100.3
ELM.06Pytanie 388
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Na rysunku przedstawiono diagram działania jednego z bloków funkcyjnych sterownika PLC. Jest to blok

Ilustracja do pytania 28
A. zegara czasowego TOF.
B. licznika impulsów zliczającego w dół.
C. licznika impulsów zliczającego w górę.
D. zegara czasowego TON.
ELM.06Pytanie 389
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

Jakiego komponentu należy użyć w opracowywanym systemie hydraulicznym, aby zapewnić niezmienną prędkość wysuwu tłoczyska siłownika w przypadku zmiennego obciążenia?

A. Zawór zwrotny sterowany
B. Zawór redukcyjny
C. Regulator natężenia przepływu
D. Zawór dławiąco-zwrotny
ELM.06Pytanie 390
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Którą funkcję należy ustawić w programie dla Q1, aby w odpowiedzi na przebieg sygnału I1 uzyskać przebieg sygnału Q1

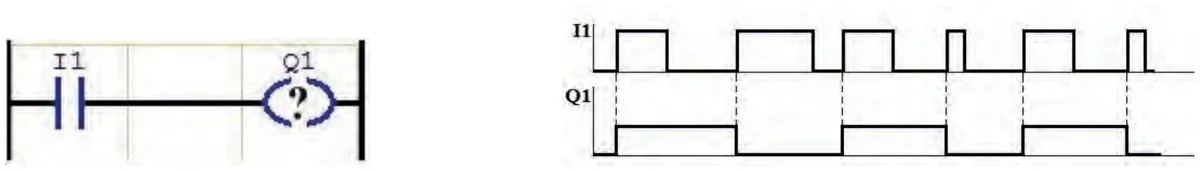

Program LD ze stykiem I1 i cewką Q1 ze znakiem zapytania oraz przebiegi czasowe sygnałów I1 i Q1
A. Funkcję Reset.
B. Funkcję Set.
C. Funkcję impulsową.
D. Funkcję zbocza narastającego.
ELM.06Pytanie 391
Eksploatacja i programowanie …

Kategorie: Rysunek techniczny i CAD

Jaki program jest używany do projektowania obiektów w 3D?

A. FluidSim
B. AutoCad
C. PCschematic
D. Paint
ELM.06Pytanie 393
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Które z podanych kombinacji wartości logicznych zostaną zapisane w komórkach pamięci M0.0 i M0.1 PLC podczas realizacji przedstawionego programu, jeżeli na wejściu I0.0 odczytany zostanie stan logiczny 1 a na I0.1 – stan logiczny 0?

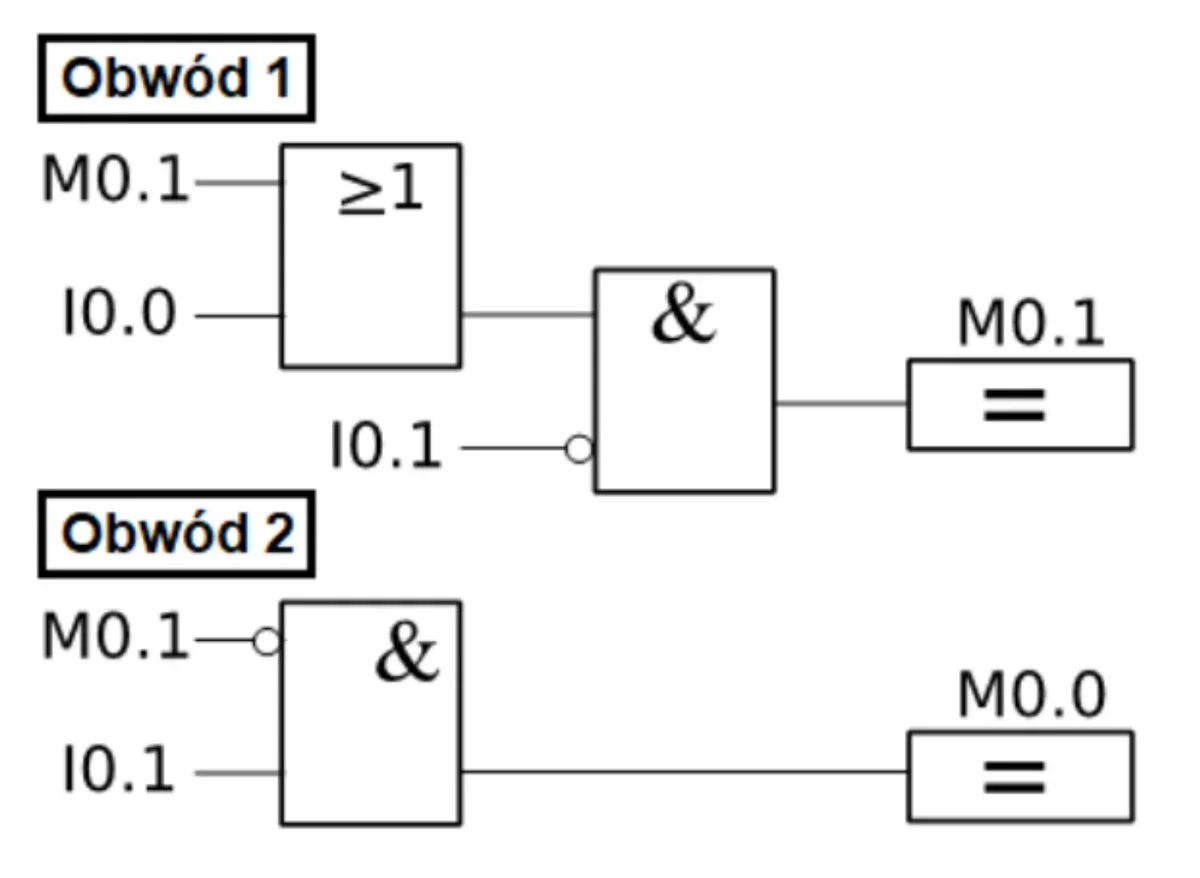

Program FBD w dwóch obwodach z blokami ≥1 i & zapisującymi stany do komórek M0.1 i M0.0
A. M0.0 = 0 i M0.1=1
B. M0.0 = 1 i M0.1=1
C. M0.0 = 0 i M0.1=0
D. M0.0 = 1 i M0.1=0
ELM.06Pytanie 396
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Jaki jest zakres zmian wartości średniej napięcia wyjściowego przedstawionego na rysunku prostownika sterowanego, jeżeli wartość skuteczna napięcia zasilającego prostownik E = 10 V? (Należy pominąć spadki napięcia na przewodzących tyrystorach.)

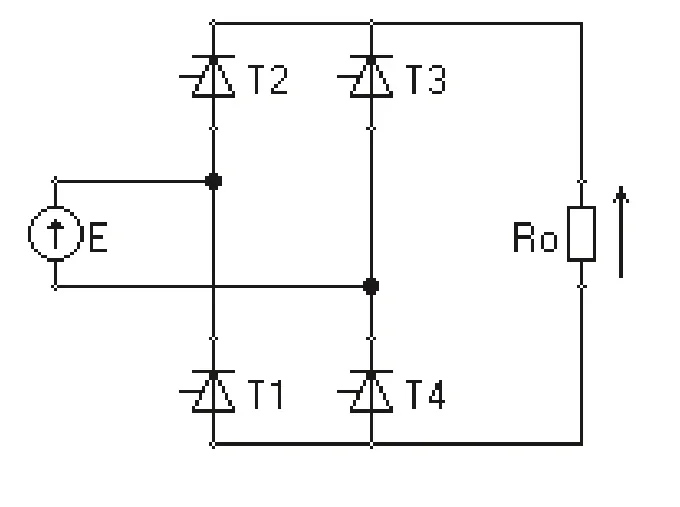

Schemat mostkowego prostownika sterowanego z tyrystorami T1-T4, źródłem E i rezystorem obciążenia Ro
A. 0÷10 V
B. 0÷9 V
C. 10÷14 V
D. 0÷14 V
ELM.06Pytanie 397
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Który diagram stanów odpowiada opisowi sterowania dwoma siłownikami A1 i A2?

Opis sterowania dwoma siłownikami A1 i A2
Tłoczysko siłownika A1 wysuwa się, przesuwając paczkę na stanowisko do etykietowania. Po pełnym wysunięciu tłoczyska rozpoczyna się proces etykietowania, tzn. wysuwa się tłoczysko siłownika A2 i w pozycji maksymalnego wysunięcia przykleja etykietę. Po czym natychmiast cofa się. Po powrocie tłoczyska siłownika A2 do pierwotnego położenia tłoczysko siłownika A1 rozpoczyna powrót do pierwotnej pozycji.

A.

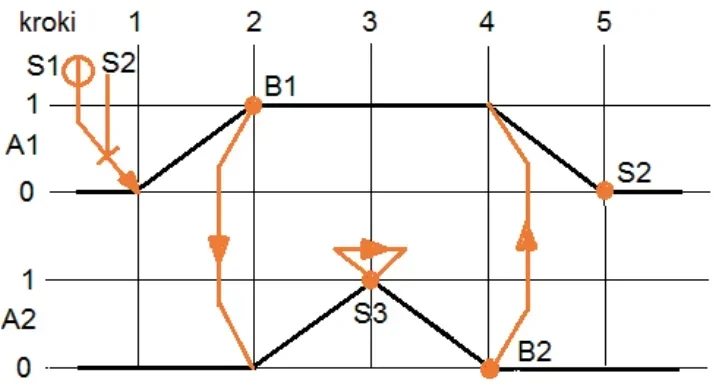

Diagram stanów A siłowników A1 i A2
D.

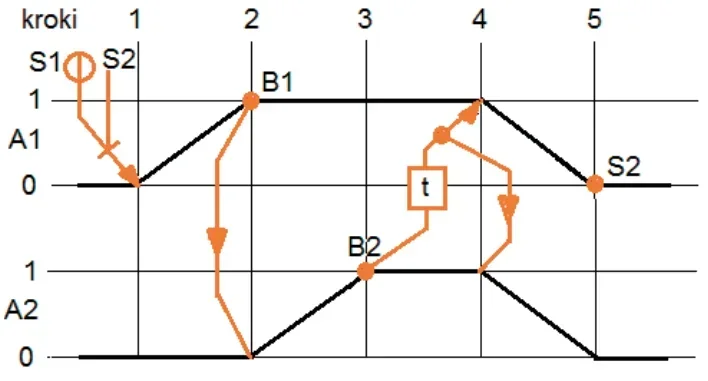

Diagram stanów D siłowników A1 i A2
B.

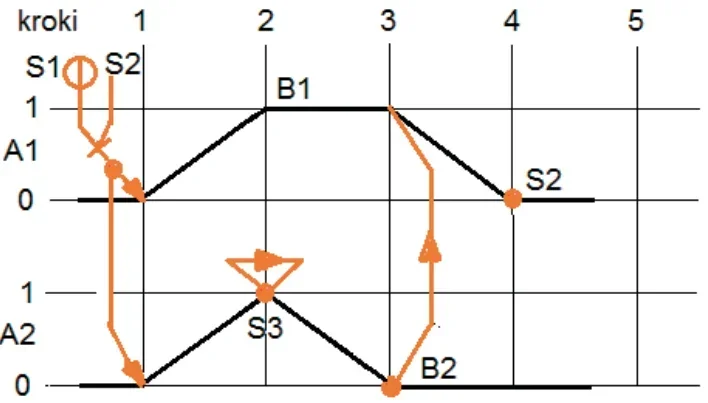

Diagram stanów B siłowników A1 i A2
C.

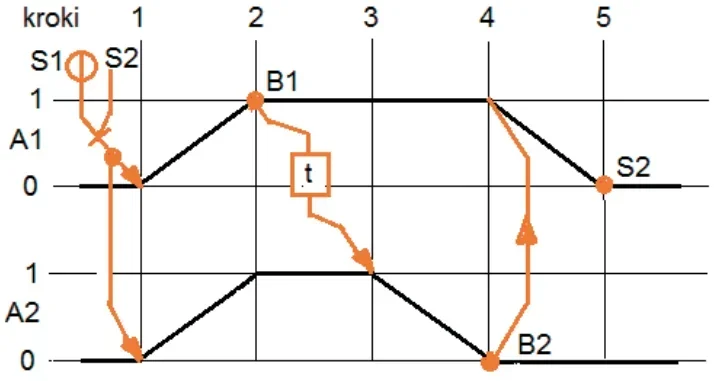

Diagram stanów C siłowników A1 i A2
ELM.06Pytanie 399
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Który zawór powinien być uwzględniony w systemie sterowania pneumatycznego, aby przyspieszyć prędkość wsuwu tłoczyska siłownika?

A. Obiegu przełączającego
B. Zwrotnego, sterowanego
C. Szybkiego spustu
D. Z podwójnym sygnałem
