ELM.06Pytanie 401
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Aby otrzymać poprawny wynik pomiaru temperatury przy użyciu czujnika termoelektrycznego, należy zagwarantować

A. odpowiednią wartość napięcia zasilającego czujnik
B. kompensację zmian temperatury, która jest mierzona
C. odpowiednią polaryzację napięcia zasilającego czujnik
D. kompensację zmian temperatury odniesienia
ELM.06Pytanie 402
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Aby układ, którego schemat przedstawiono na rysunku, spełniał funkcję zasilacza urządzenia mechatronicznego w miejscu zaznaczonym znakiem „?” należy zamontować

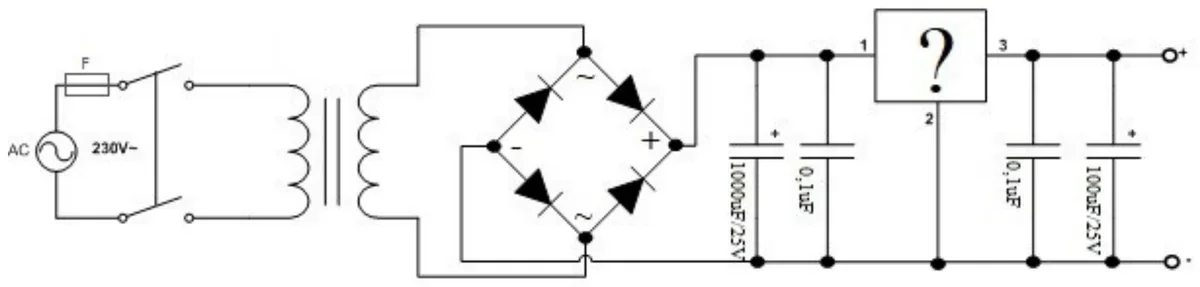

Schemat zasilacza z transformatorem, mostkiem prostowniczym, kondensatorami i blokiem oznaczonym znakiem zapytania
A. stabilizator napięcia.
B. kondensator.
C. mostek prostowniczy.
D. transformator.
ELM.06Pytanie 404
Eksploatacja i programowanie …

Kategorie: Elementy i symbole Rysunek techniczny i CAD

Które oznaczenie należy wstawić we wskazane strzałką puste pola kwadratów, a by dotyczyło ono określenia współosiowości przedstawionych na rysunku powierzchni walcowych?

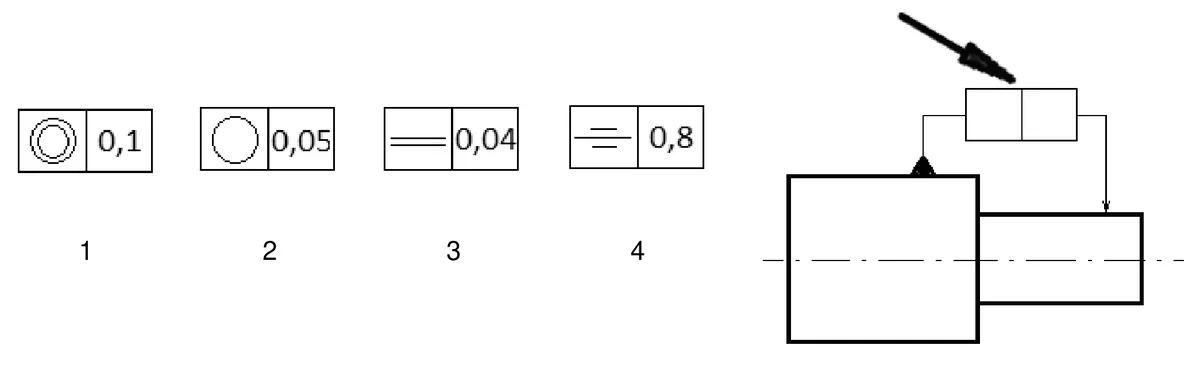

Cztery symbole tolerancji geometrycznych oznaczone od 1 do 4 i rysunek wałka stopniowanego z pustą ramką tolerancji wskazaną strzałką
A. 4
B. 3
C. 2
D. 1
ELM.06Pytanie 405
Eksploatacja i programowanie …

Kategorie: Programowanie PLC

W jakim języku został napisany fragment programu sterownika PLC przedstawiony na ilustracji?

Ilustracja do pytania 5
A. ST
B. SFC
C. LD
D. FBD
ELM.06Pytanie 407
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Nieszczelności występujące w systemie smarowania lub w obiegu cieczy chłodzącej, zauważone w trakcie pracy urządzenia hydraulicznego, powinny być usunięte podczas

A. planowych napraw bieżących bez rozkładania całej maszyny
B. przeglądu technicznego w trakcie przestoju
C. planowych napraw średnich realizowanych po demontażu całej maszyny
D. ogólnego remontu maszyny
ELM.06Pytanie 409
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Ultradźwiękowy przetwornik poziomu, którego parametry przedstawiono w ramce, wymaga do prawidłowej pracy zasilania m.in. prądem o natężeniu

Wyjścia:prądowe 4 ÷ 20 mA
Zasilanie:12 ÷ 30 V DC, 0,1 A
Maksymalne obciążenie:600 Ω w pętli przy 24 V DC
Pobór mocy:maks. 0,75 W (25 mA przy 24 V DC)
Zakres pomiarowy:300 ÷ 75000 mm
Dokładność:0,25%
Temperatura pracy:-30 ÷ +60°C
A. 4 mA
B. 100 mA
C. 20 mA
D. 25 mA
ELM.06Pytanie 410
Eksploatacja i programowanie …

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja

Jakie są cele stosowania systemów do monitorowania parametrów pracy urządzeń mechatronicznych?

A. Obniżenia kosztów zatrudnienia
B. Skrócenia czasu naprawy urządzenia
C. Zwiększenia częstotliwości przeglądów urządzenia
D. Poprawy wizerunku firmy
ELM.06Pytanie 411
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Które z wymienionych zdarzeń może wydarzyć się w układzie ze sterownikiem PLC, jeżeli wykonuje on przedstawiony program?

Ilustracja do pytania 11
A. Elementy Y1 i Y2 mogą zadziałać przy aktywnym S2
B. Kiedy działa element Y2 to nie działa element Y1
C. Kiedy działa element Y1 to nie działa element Y2
D. Elementy Y1 i Y2 mogą zadziałać jednocześnie przy aktywnym B2
ELM.06Pytanie 413
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

W układzie, którego schemat przedstawia rysunek zauważono, że po wciśnięciu przycisku S2 wysuwa się tłoczysko siłownika A1, a wciśnięcie przycisku S1 powoduje z kolei wsuwanie tłoczyska A1. Prawdopodobną przyczyną złego działania układu jest

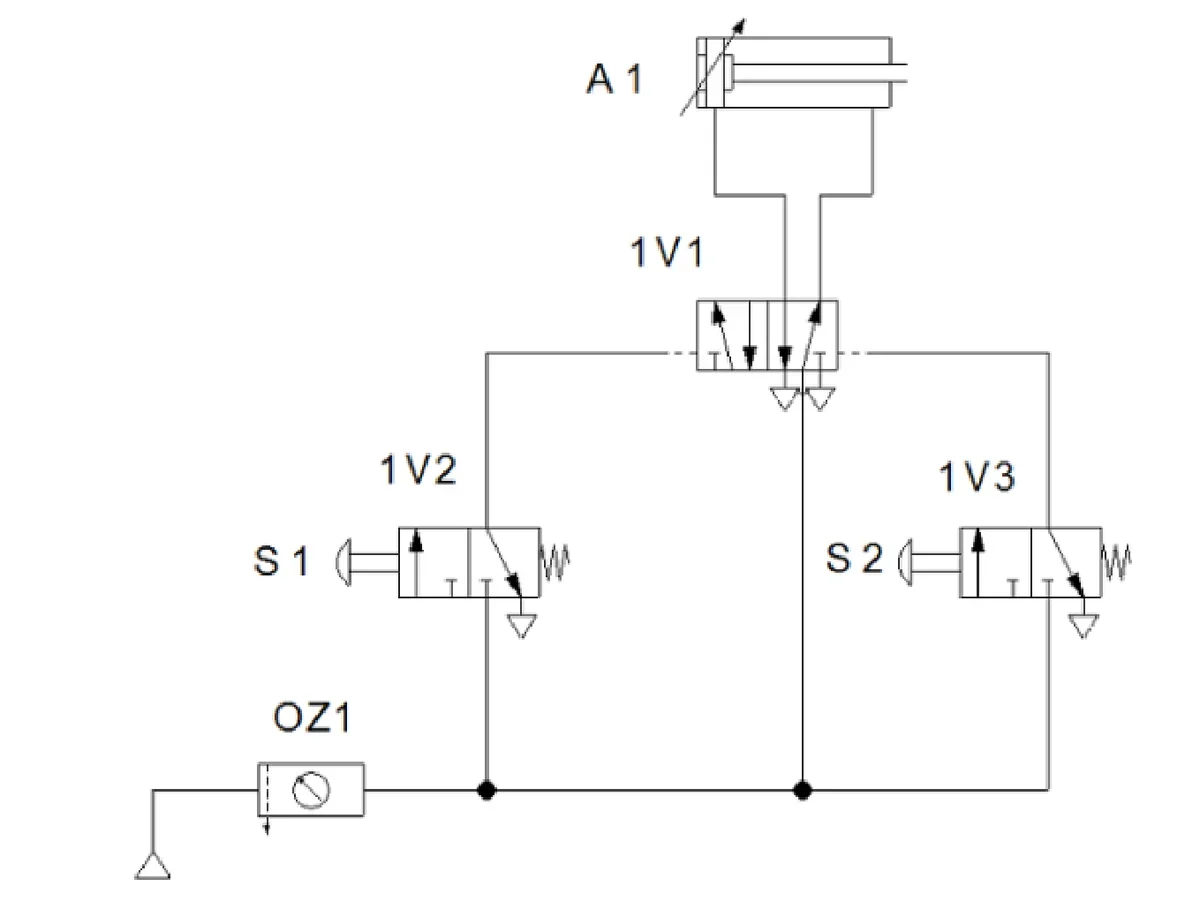

Schemat pneumatyczny z siłownikiem A1, zaworem 1V1, zaworami 1V2 i 1V3 sterowanymi przyciskami S1 i S2 oraz zespołem OZ1
A. zbyt niskie ciśnienie ustawione na zespole OZ1.
B. zbyt wysokie ciśnienie ustawione na zespole OZ1.
C. uszkodzone tłoczysko siłownika A1.
D. odwrotne podłączenie zaworów sterowanych ręcznie z zaworem 1V1.
ELM.06Pytanie 414
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Jakiej modyfikacji wymaga przedstawiony program, aby mimo występowania chwilowych logicznych stanów „0” na wejściu %I0.2 przy %M0.0=1, wyjście %Q0.7 miało stan logiczny 1 przez czas 5 minut od pierwszego uaktywnienia %I0.2?

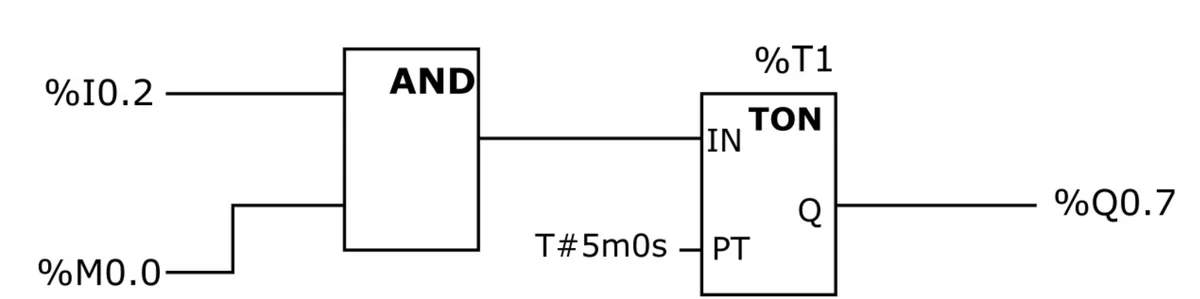

Program FBD z blokiem AND i timerem TON %T1 z nastawą T#5m0s sterującym wyjściem %Q0.7
A. Należy uzupełnić program o instrukcję podtrzymania stanu %I0.2
B. Należy zmienić instrukcję AND na instrukcję OR
C. Należy w miejsce instrukcji zegara TON wstawić instrukcję TP
D. Należy w miejsce instrukcji zegara TON wstawić instrukcję TONR
ELM.06Pytanie 418
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja Bezpieczeństwo i BHP

Który składnik gwarantuje stabilne unieruchomienie nurnika pionowo umiejscowionego siłownika w sytuacji awarii hydraulicznego przewodu zasilającego?

A. Hydrauliczny zawór różnicowy
B. Zamek hydrauliczny
C. Elektrohydrauliczny zawór proporcjonalny
D. Hydrauliczny regulator przepływu
ELM.06Pytanie 419
Eksploatacja i programowanie …

Kategorie: Programowanie PLC

Która z podanych funkcji programowych w sterownikach PLC jest przeznaczona do realizacji operacji dodawania?

A. ADD
B. DIV
C. MOVE
D. SUB
ELM.06Pytanie 421
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie układu hydraulicznego silnik hydrauliczny o zmiennym kierunku przepływu, o zmiennej objętości roboczej i o dwóch kierunkach obrotów?

Ilustracja do pytania 21
C.
A.
D.
B.
ELM.06Pytanie 422
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

Parametry zamieszczone w tabeli dotyczą

Typ urządzeniaP 610 OG
Wymiary DxSxW, mm385x325x440
Typ silnika4-suwowy silnik benzynowy
Moc silnika2,2
Prędkość obrotowa, 1/min3600
Maksymalne ciśnienie robocze, MPa (wysokie ciśnienie)70
Maksymalne ciśnienie robocze, MPa (niskie ciśnienie)16
Wydajność (wysokie ciśnienie), l/min1 x 0,65
Wydajność (niskie ciśnienie), l/min1 x 2,2
Maksymalna pojemność oleju, l2
Maksymalna pojemność użytkowa oleju, l1,8
Waga (łącznie ze wszystkimi płynami przy maksymalnym napełnieniu), kg13,0
Temperatura otoczenia, °C-15 …+55
Typ zaworudo pracy jednym urządzeniem
Maksymalna ilość podłączonych urządzeń1
Typ ramystandardowa
Poziom hałasu(w oparciu o normę EN ISO 3744)
Bieg jałowy (odstęp 1 m), dB (A)8383
Pełne obciążenie (odstęp 1 m), dB (A)8686
A. sprężarki tłokowej.
B. siłownika pneumatycznego.
C. agregatu hydraulicznego.
D. siłownika hydraulicznego.
ELM.06Pytanie 424
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji. Wskaż przebieg sygnału na wyjściu Q1 sterownika po wykonaniu przez program działań w krokach 2 i 3, jeżeli na wykresach czas 0 s oznacza początek kroku 2.

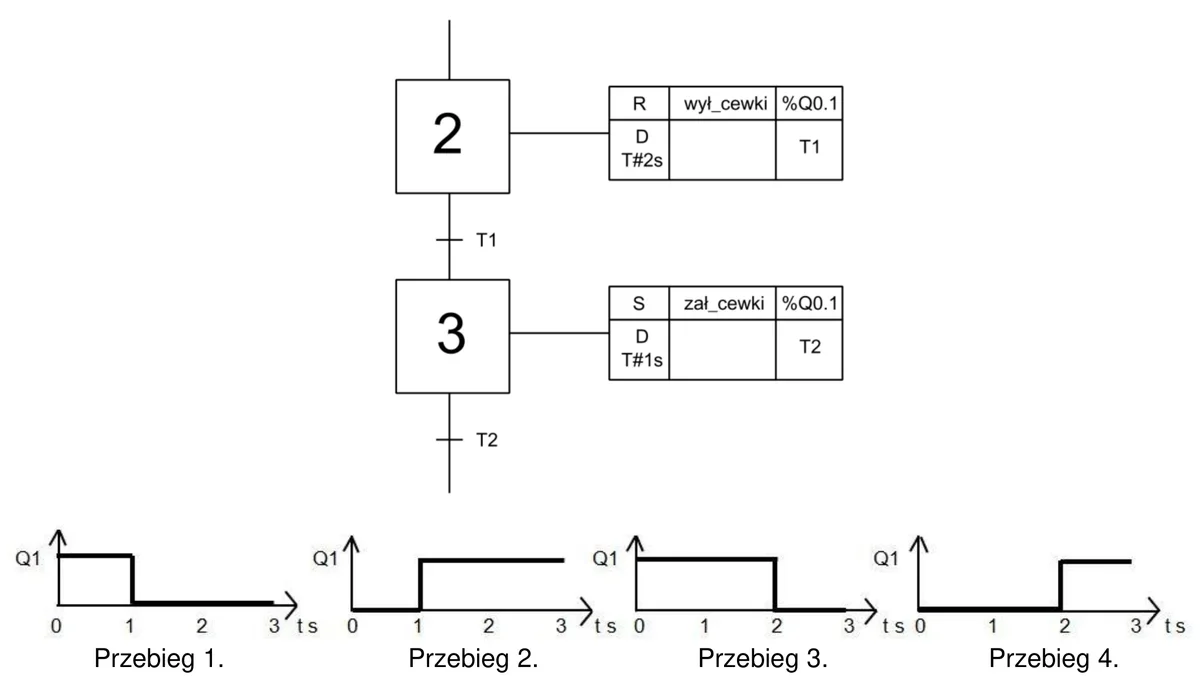

Graf sekwencji z krokami 2 i 3, akcjami R i S z opóźnieniem D oraz cztery przebiegi Q1 oznaczone od Przebieg 1 do Przebieg 4
Przebieg 3.
Przebieg 4.
Przebieg 2.
Przebieg 1.
ELM.06Pytanie 426
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Który z diagramów czasowych przedstawia działanie instrukcji zegara TP?

A. Diagram czasowy 3.

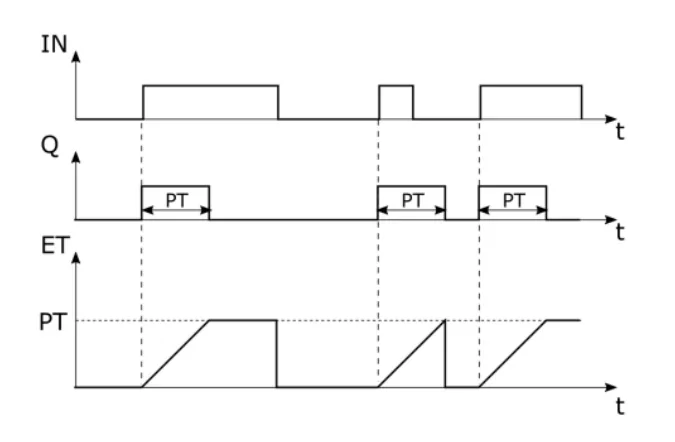

Diagram czasowy 3 - diagram czasowy sygnałów IN, Q i ET
B. Diagram czasowy 4.

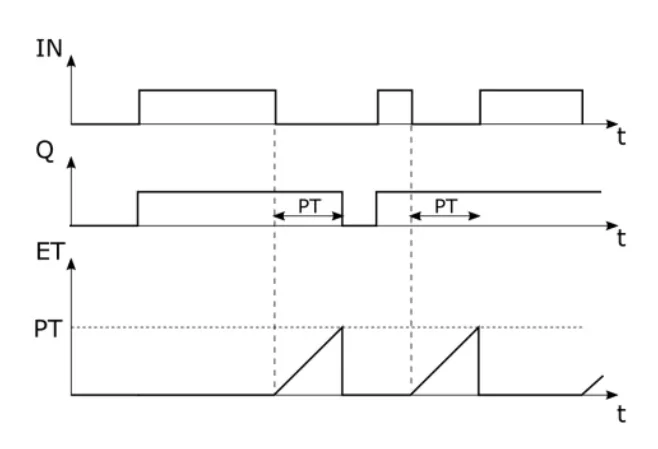

Diagram czasowy 4 - diagram czasowy sygnałów IN, Q i ET
C. Diagram czasowy 1.

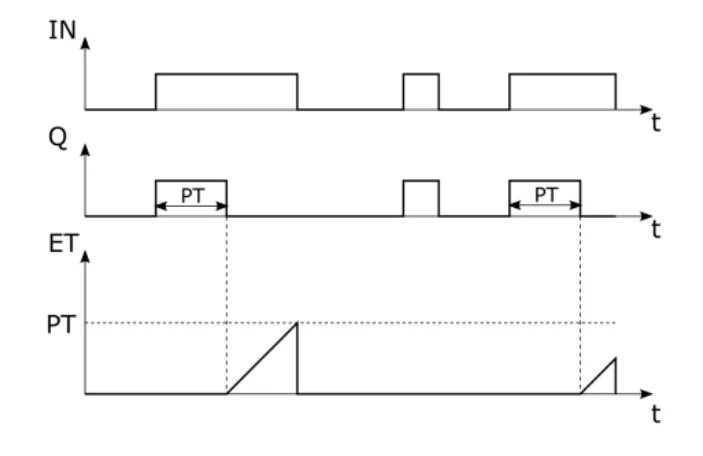

Diagram czasowy 1 - diagram czasowy sygnałów IN, Q i ET
D. Diagram czasowy 2.

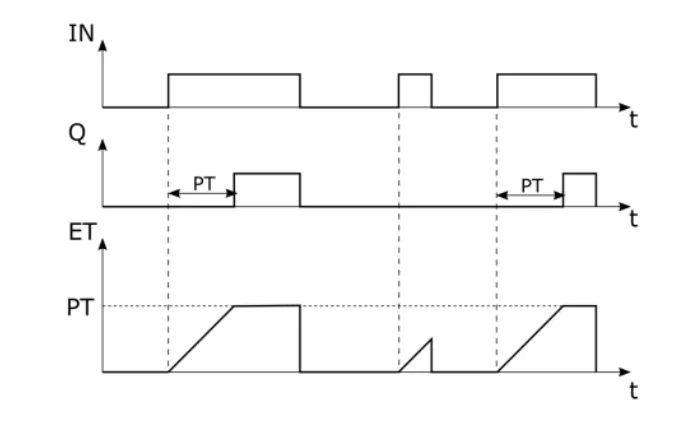

Diagram czasowy 2 - diagram czasowy sygnałów IN, Q i ET
ELM.06Pytanie 427
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

W jakiej kondycji powinny być przedstawiane styki przekaźników oraz styczników w schematach ideowych układów sterowania stycznikowo-przekaźnikowego?

A. Wyłączania
B. Niewzbudzonym
C. Wzbudzonym
D. Przełączania
ELM.06Pytanie 428
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Przedstawione na rysunku urządzenie służy do

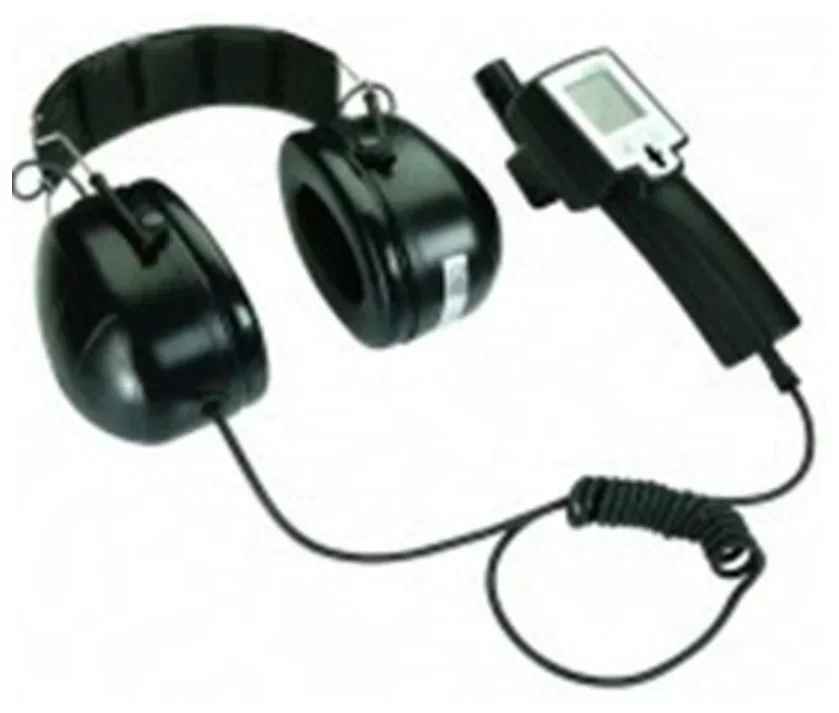

Zdjęcie przyrządu z wyświetlaczem i sondą połączonego przewodem ze słuchawkami nausznymi
A. wykrywania miejsc nieszczelności w instalacji sprężonego powietrza.
B. bezdotykowego pomiaru natężenia przepływu powietrza w gałęzi obwodu pneumatycznego.
C. wyszukiwania miejsc uszkodzenia przewodów w instalacji elektrycznej.
D. bezdotykowego pomiaru ciśnienia w gałęzi obwodu pneumatycznego.
ELM.06Pytanie 429
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Obserwując zarejestrowany przebieg wartości regulowanej w systemie regulacji dwustanowej, dostrzeżono zbyt silne oscylacje wokół wartości docelowej. W celu zredukowania amplitudy tych oscylacji, należy w regulatorze cyfrowym

A. zmniejszyć wartość sygnału ustawiającego
B. powiększyć szerokość histerezy
C. zwiększyć amplitudę sygnału kontrolującego
D. zmniejszyć szerokość histerezy
ELM.06Pytanie 430
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

Podłączenie trójfazowej nagrzewnicy elektrycznej, której schemat przedstawiono na rysunku wymaga zasilenia nagrzewnicy napięciem trójfazowym 3 x 230/400 V, obwodu sterowania napięciem

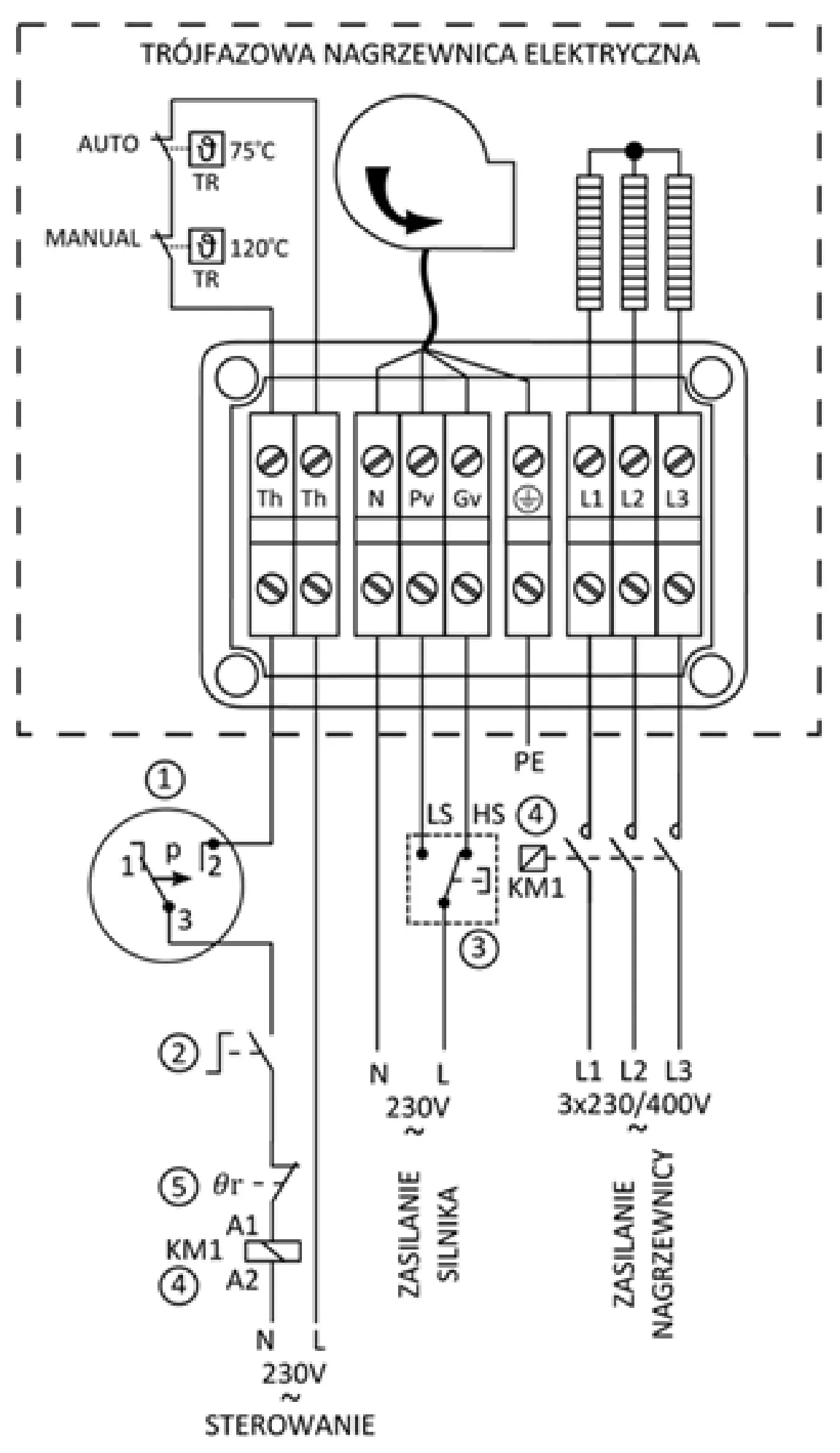

Schemat podłączenia trójfazowej nagrzewnicy elektrycznej z listwą zacisków, termostatami 75°C i 120°C, przełącznikiem LS/HS, stycznikiem KM1 oraz zasilaniem silnika, nagrzewnicy i sterowania
A. jednofazowym 230 V i silnika napięciem jednofazowym 230 V
B. jednofazowym 230 V i silnika napięciem stałym 230 V
C. dwufazowym 230 V i silnika napięciem dwufazowym 230 V
D. stałym 230 V i silnika napięciem jednofazowym 230 V
ELM.06Pytanie 431
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Sieci i komunikacja

Wskaż właściwy sposób adresacji zmiennej 32-bitowej w obszarze pamięci markerów sterownika PLC, której pierwsze osiem bitów ma adres w systemie dziesiętnym 102

A. ML102.
B. MD102.
C. MB102
D. MW102.
ELM.06Pytanie 434
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Na podstawie przedstawionego schematu SFC, określ kiedy jest możliwe przejście do kroku S8.

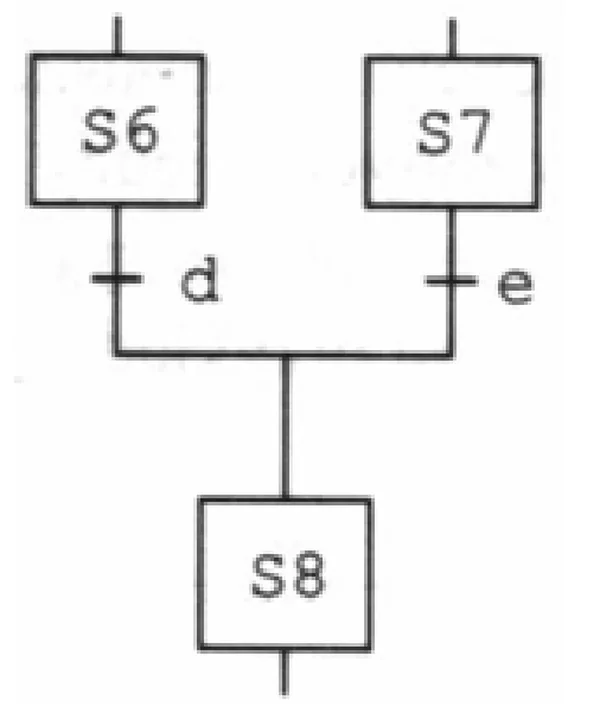

Fragment schematu SFC z krokami S6, S7, S8 i warunkami d, e
A. Gdy krok S7 jest aktywny i spełniony jest warunek e.
B. Gdy krok S6 jest aktywny i spełniony jest warunek e.
C. Gdy krok S6 i S7 jest aktywny.
D. Gdy krok S6 lub S7 jest nieaktywny.
ELM.06Pytanie 438
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Sieci i komunikacja

Do czego służy magistrala danych w systemach mechatronicznych?

A. Chłodzenia komponentów
B. Przesyłania sygnałów między komponentami
C. Zasilania urządzeń
D. Mocowania elementów mechanicznych
ELM.06Pytanie 439
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

W programie PLC sygnały niskie lub wysokie przypisane m.in. do wejść i wyjść dyskretnych powinny być definiowane jako zmienne w formacie

A. b
B. W
C. D
D. B
ELM.06Pytanie 440
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Do wejść I1 i I2 zostały podłączone przyciski NC, a do wyjścia Q1 lampka sygnalizacyjna. Lampka ma świecić, gdy żaden z przycisków nie zostanie naciśnięty. Który z programów realizuje opisane działanie?

B.

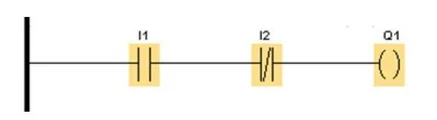

Wariant B
D.

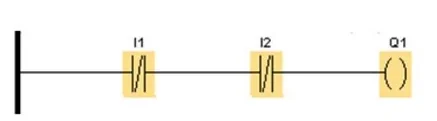

Wariant D
C.

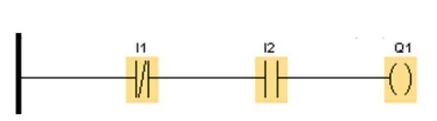

Wariant C
A.

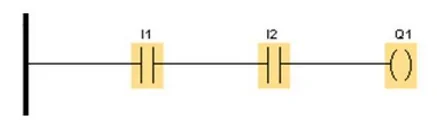

Wariant A
