ELM.06Pytanie 441
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Pomiary i diagnostyka

Aby spowodować wysunięcie tłoku A1 należy

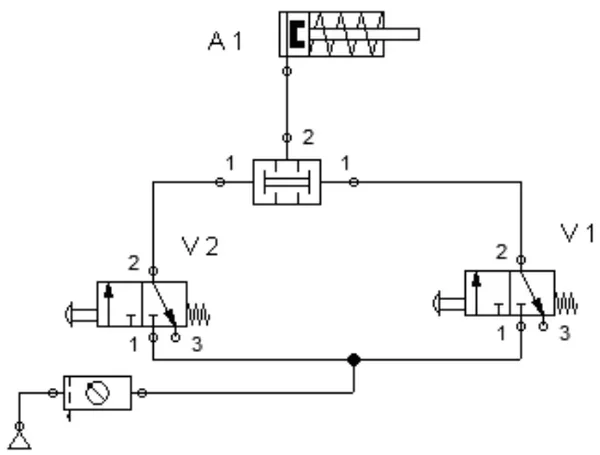

Schemat pneumatyczny siłownika A1 sterowanego przez element z dwoma wejściami 1 i zawory V1 i V2 z przyciskami
A. pozostawić niewciśnięte przyciski zaworów V1 i V2.
B. wcisnąć przycisk zaworu V1, a przycisk zaworu V2 pozostawić niewciśnięty.
C. wcisnąć przycisk zaworu V1 i przycisk zaworu V2.
D. wcisnąć przycisk zaworu V2, a przycisk zaworu V1 pozostawić niewciśnięty.
ELM.06Pytanie 443
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Co obejmuje zakres pomiarowy czujnika?

A. wykres ilustrujący zależność między wartościami: wejściową i wyjściową czujnika
B. najniższa wartość czynników wejściowych, która jest możliwa do pomiaru
C. zakres wartości czynników wejściowych, które dany czujnik jest w stanie zmierzyć
D. maksymalna różnica pomiędzy wartością zmierzoną a rzeczywistą
ELM.06Pytanie 444
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

W celu zapewnienia niewielkiego momentu bezwładności ramienia robota zastosowano przekładnię przedstawioną na rysunku. Jest to przekładnia

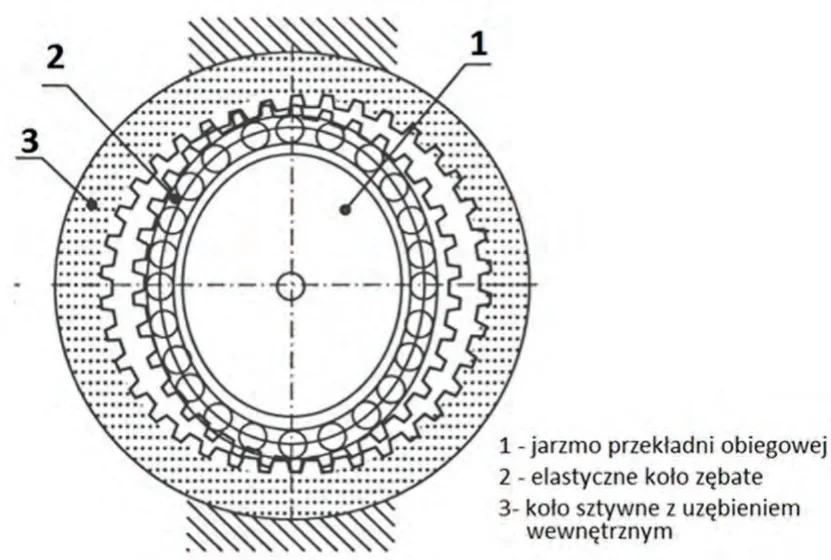

Rysunek przekładni z elementami oznaczonymi 1 - jarzmo przekładni obiegowej, 2 - elastyczne koło zębate, 3 - koło sztywne z uzębieniem wewnętrznym
A. ślimakowa.
B. cierna.
C. hipoidalna.
D. falowa.
ELM.06Pytanie 448
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Zauważono, że silnik indukcyjny pracuje z nadmiernym hałasem, a źródło dźwięku znajduje się w łożysku tocznym. Jak można rozwiązać ten problem?

A. Uzupełniając smar w łożysku
B. Smarując łożysko olejem
C. Zamieniając osłony łożyska
D. Wymieniając łożysko
ELM.06Pytanie 449
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

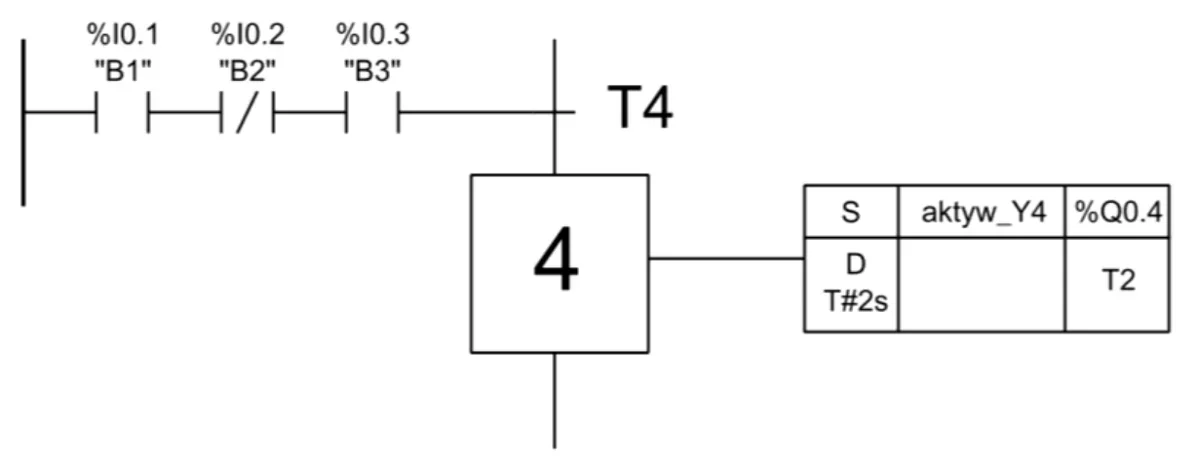

Na podstawie przedstawionego fragmentu programu w języku SFC wskaż warunek, który musi zostać spełniony przed wykonaniem kroku 4

Fragment programu SFC z warunkiem przejścia T4 ze styków B1, B2 i B3 oraz krokiem 4 z akcjami
A. B1=0 i B2=1 i B3=0
B. B1=0 lub B2=1 lub B3=0
C. B1=1 lub B2=0 lub B3=1
D. B1=1 i B2=0 i B3=1
ELM.06Pytanie 450
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Jakiego symbolu literowego zgodnego z normą IEC 61131 używa się w programie sterującym do wskazywania komórek pamięci danych w programowalnym sterowniku?

A. I
B. M
C. W
D. Q
ELM.06Pytanie 451
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Jaką minimalną średnicę tłoka powinien mieć siłownik, aby przy ciśnieniu roboczym instalacji pneumatycznej 4 bary uzyskać siłę oddziaływania na tłok większą od 500 N i mniejszą od 650 N?

Tabela ciśnienie/siła

Siła na tłoku [N]
⌀Ciśnienie robocze [bar]
123456
2.50.40.91.31.82.22.7
3.50.91.73.83.54.35.2
5.35246.18.110.112.1
62.55.17.610.212.715.3
84.5913.618.122.627.1
107.114.121.228.335.342.4
1210.220.430.540.750.961.0
1618.136.554.372.490.5109
2028.356.584.8113141170
2544.288.4133177221265
3272.4145217290362434
40113226339452565679
501773535307078841060
63281561842112014001680
804529051360181022602710
10070714102120283035304240
A. 50 mm
B. 63 mm
C. 40 mm
D. 32 mm
ELM.06Pytanie 452
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Przedstawiony na rysunku układ stycznikowo-przekaźnikowy ma być zastąpiony sterownikiem PLC. Jaką minimalną liczbę wejść powinien posiadać ten sterownik?

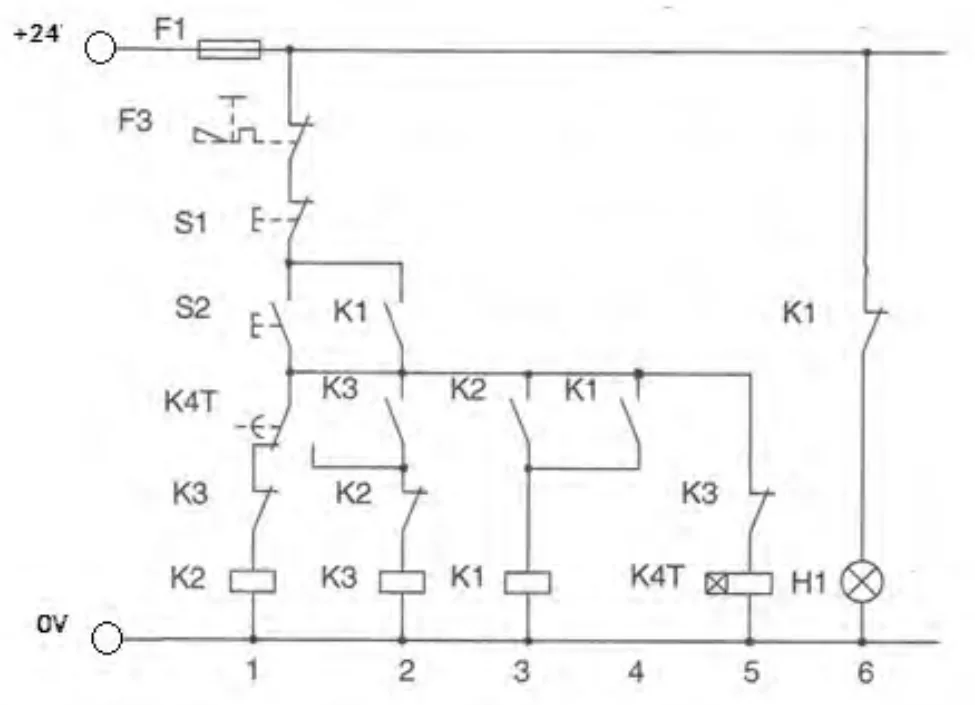

Schemat stykowo-przekaźnikowy z bezpiecznikiem F1, zabezpieczeniem F3, przyciskami S1, S2, stycznikami K1, K2, K3, przekaźnikiem czasowym K4T i lampką H1
A. 3
B. 6
C. 2
D. 4
ELM.06Pytanie 453
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Wskaż symbol instrukcji używanej w języku LD, którą należy uwzględnić w programie sterowniczym, aby stan zmiennej symbolicznej X z nią skojarzonej przyjął wartość 1 na czas trwania jednego cyklu programowego z chwilą, gdy po lewej stronie połączenia pojawi się stan logiczny 1.

Symbol 3.
Wariant C
Symbol 1.
Wariant A
Symbol 2.
Wariant B
Symbol 4.
Wariant D
ELM.06Pytanie 455
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Na podstawie zamieszczonych danych katalogowych wskaż, który z czujników jest czujnikiem indukcyjnym typu PNP z zestykiem rozwiernym?

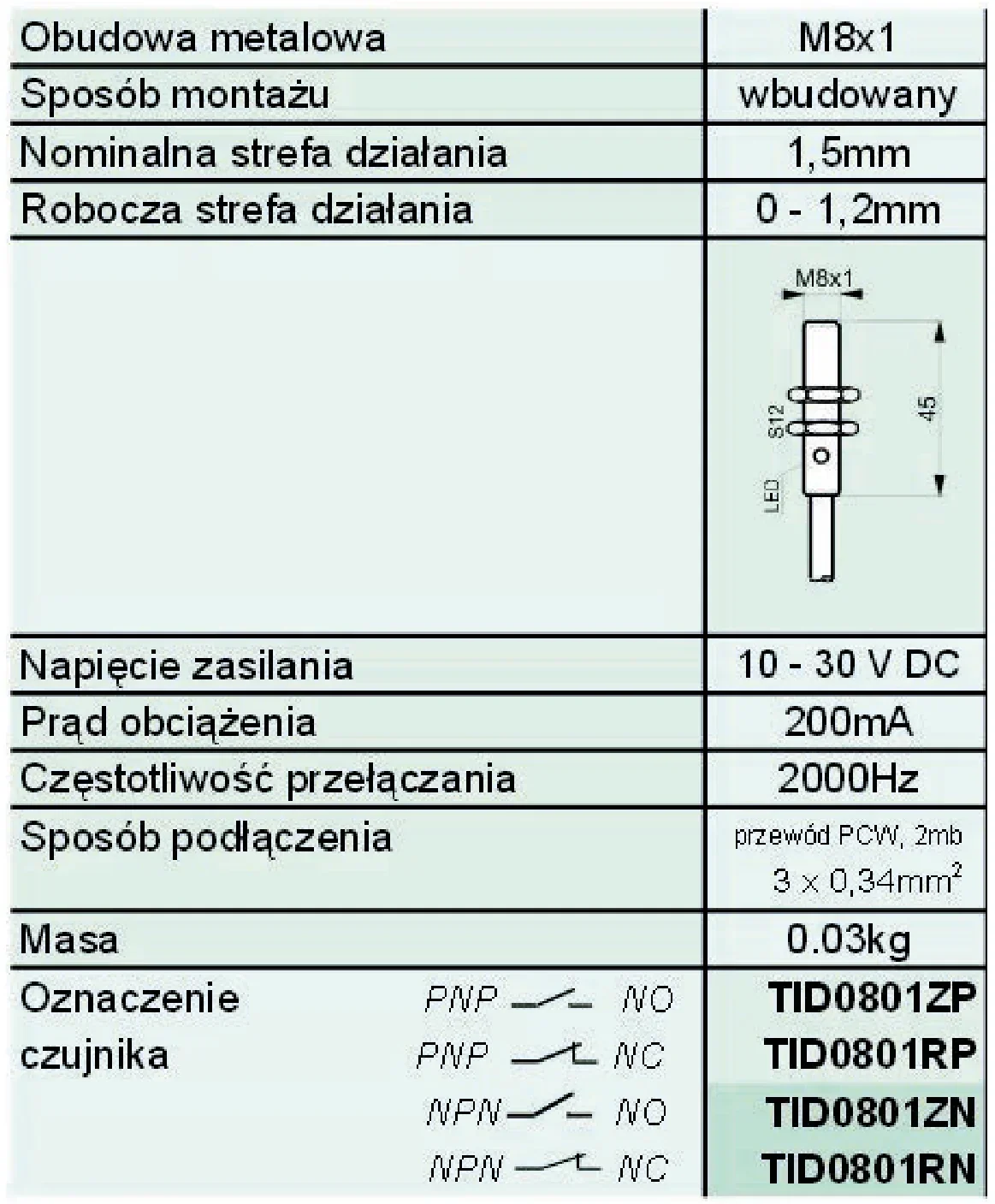

Tabela danych katalogowych czujnika w obudowie M8x1 z wymiarami, zasilaniem 10-30 V DC i oznaczeniami wariantów PNP i NPN, NO i NC
A. TID0801RP
B. TID0801ZP
C. TID0801RN
D. TID0801ZN
ELM.06Pytanie 456
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Która funkcja logiczna jest realizowana przez przedstawiony program?

Ilustracja do pytania 16
A. Funkcja wyłącznika chwilowego - wyjście %Q0.2 jest aktywne tylko podczas trzymania przycisku.
B. Funkcja logiczna OR - wyjście %Q0.2 jest aktywne, gdy dowolne z wejść jest aktywne.
C. Funkcja logiczna AND - wyjście %Q0.2 jest aktywne tylko wtedy, gdy jednocześnie aktywne są wejścia %I0.0, %I0.1 i %I0.5.
D. Funkcja podtrzymania (samopodtrzymania) - wyjście %Q0.2 pozostaje aktywne po zwolnieniu %I0.0 i %I0.1 dzięki równoległemu stykowi własnemu, dopóki zamknięty jest styk %I0.5.
ELM.06Pytanie 457
Eksploatacja i programowanie …

Kategorie: Programowanie PLC

Który pogram zapisany w języku IL odpowiada programowi zapisanemu w języku LD?

Ilustracja do pytania 17
A.
D.
C.
B.
ELM.06Pytanie 458
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Wskaż symbol instrukcji używanej w języku LD, którą należy uwzględnić w programie sterowniczym, aby stan zmiennej symbolicznej X z nią skojarzonej przyjął wartość 0 z chwilą, gdy po lewej stronie połączenia pojawi się stan logiczny 1.

Symbol 2.
Wariant B
Symbol 1.
Wariant A
Symbol 3.
Wariant C
Symbol 4.
Wariant D
ELM.06Pytanie 459
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Sieci i komunikacja

Który z wymienionych przewodów należy zastosować w celu podłączenia sterownika wyposażonego w moduł komunikacyjny Ethernet do switcha przedstawionego na rysunku?

Ilustracja do pytania 19
A. Profibus 4-żyłowy w oplocie.
B. Profibus 2-żyłowy w oplocie.
C. UTP kat. 5.
D. Koncentryczny 75 Ω.
ELM.06Pytanie 460
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Zanieczyszczony element filtra oleju doprowadził do znacznego obniżenia efektywności układu smarowania. Co należy w takim przypadku zrobić?

A. wyczyścić wkład filtra za pomocą wody destylowanej
B. wymienić wkład lub filtr
C. usunąć zanieczyszczenia z wkładu filtra za pomocą szczotki drucianej
D. przedmuchać wkład filtra przy użyciu sprężonego powietrza
ELM.06Pytanie 463
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

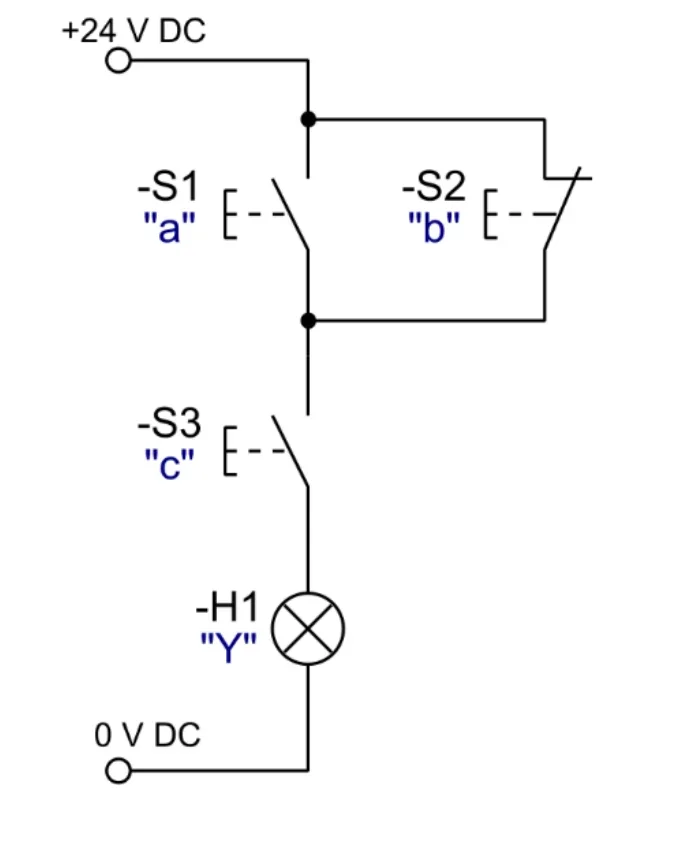

Którą z podanych funkcji logicznych realizował będzie zaprojektowany układ sterowania?

Schemat elektryczny z łącznikami S1, S2 i S3 oznaczonymi a, b, c oraz lampką H1 oznaczoną Y
A. Y = (a ∙c) + b
B. Y = (a̅ ∙b) + c̅
C. Y = (a + b̅) ∙c
D. Y = a + (c ∙b̅)
ELM.06Pytanie 466
Eksploatacja i programowanie …

Kategorie: Elementy i symbole Rysunek techniczny i CAD

Która z poniższych zasad dotyczących rysowania schematów elektrycznych jest fałszywa?

A. Cewka oraz styki przekaźnika posiadają identyczne oznaczenia
B. Schematy tworzy się w stanie podstawowym (bezprądowym)
C. Symbole zabezpieczeń przedstawia się w stanie spoczynku (podstawowym)
D. Symbole łączników rysuje się w momencie ich działania
ELM.06Pytanie 467
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

W układzie sterowania realizowanym za pomocą sterownika PLC sygnał z wyjścia Q0.1 sterownika podawany jest na cewkę stycznika. Za pomocą której linii programu zapisanego w języku LD realizowane jest załączanie stycznika na 10 sekund po podaniu 1 logicznej na 10.0?

Ilustracja do pytania 27
A. 4
B. 3
C. 1
D. 2
ELM.06Pytanie 468
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Przyjmując zasadę znakowania na schematach układów pneumatycznych według przedstawionego na rysunku klucza określ, jakie oznaczenia powinny posiadać elementy X1 i X2 na schemacie pneumatycznym.

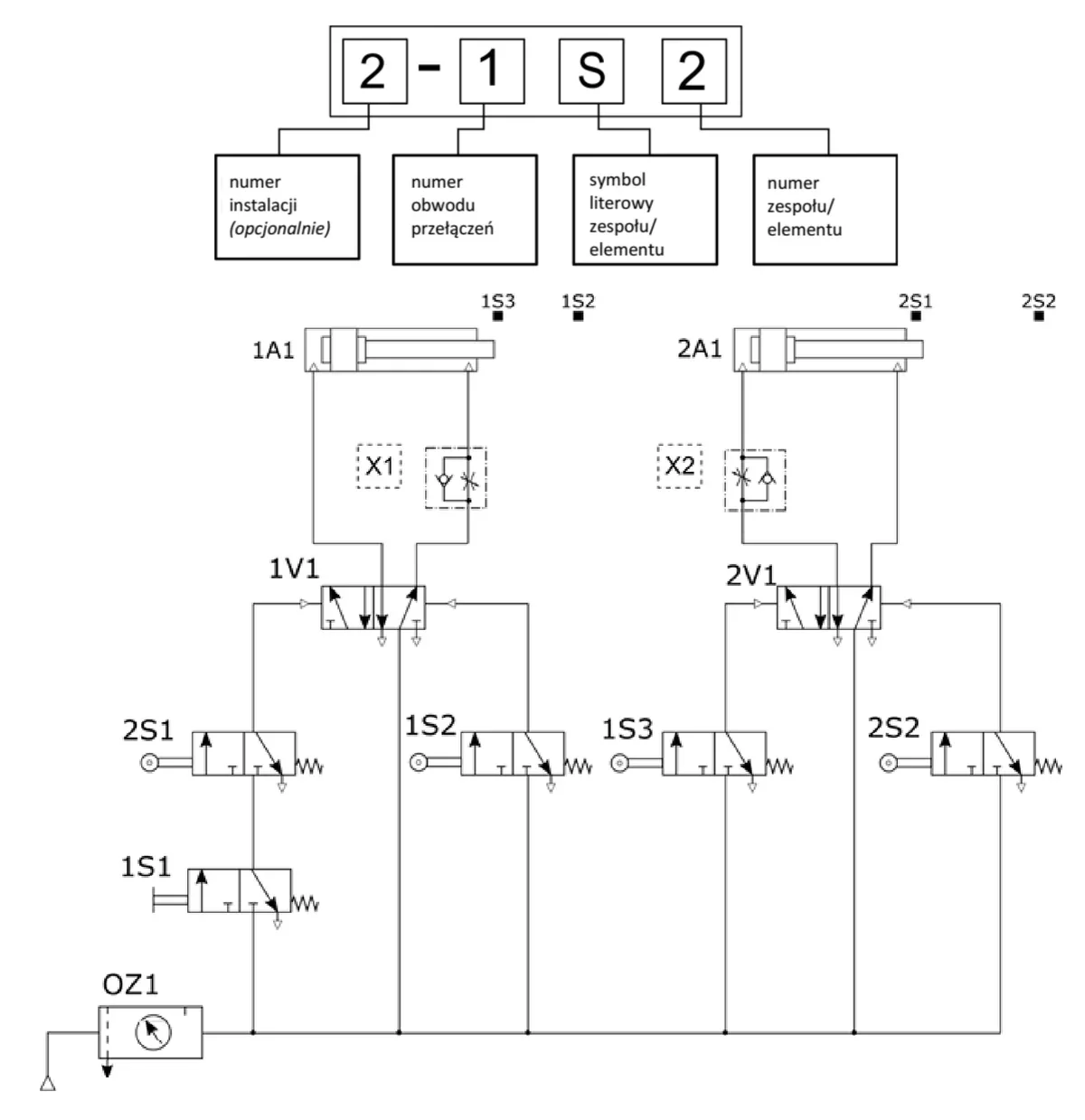

Klucz oznaczeń elementów (numer instalacji, obwodu, symbol literowy, numer elementu) oraz schemat pneumatyczny z elementami X1 i X2
A. X1 – 1V2; X2 – 2V2.
B. X1 – 2V3; X2 – 1V3.
C. X1 – 1A2; X2 – 2A2.
D. X1 – 3S1; X2 – 3S2.
ELM.06Pytanie 469
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Na podstawie przedstawionych diagramów czasowych pracy siłowników A i B, określ, w którym momencie zostanie zainicjowane wycofywanie się tłoczyska siłownika A?

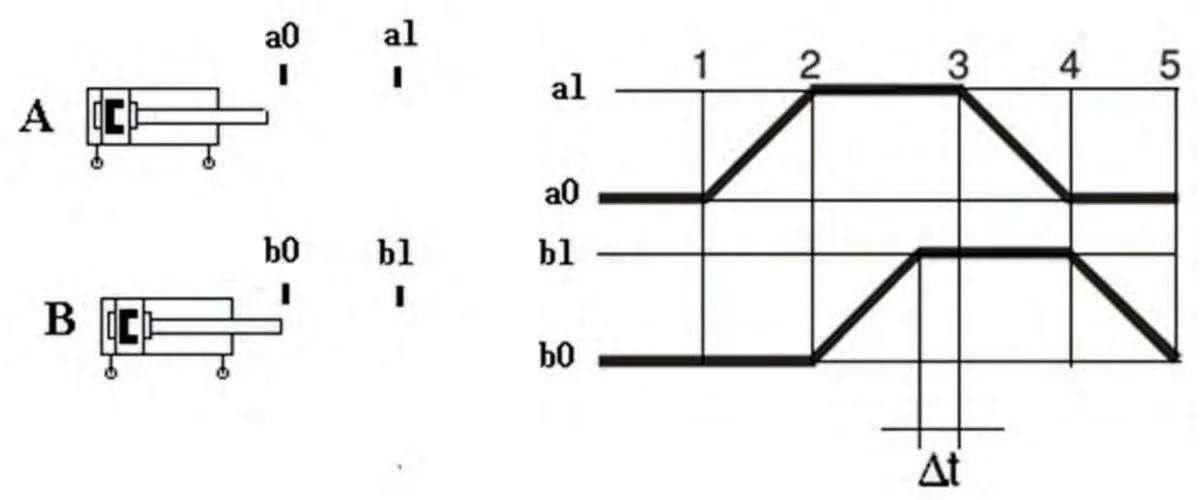

Siłowniki A i B z czujnikami a0, a1, b0, b1 oraz diagram ich pracy w krokach od 1 do 5 z odcinkiem Δt
A. W chwili aktywacji b1
B. Po czasie Δt od chwili aktywacji a1
C. W chwili aktywacji a1
D. Po czasie Δt od chwili aktywacji b1
ELM.06Pytanie 470
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Którego symbolu należy użyć do przedstawienia na schemacie elektrycznym linii trójfazowej z przewodem PEN?

A. Symbolu 3.
Symbol 3 - symbol linii
B. Symbolu 2.
Symbol 2 - symbol linii
C. Symbolu 1.
Symbol 1 - symbol linii
D. Symbolu 4.
Symbol 4 - symbol linii
ELM.06Pytanie 471
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane i deaktywowane 20 sekund po zwolnieniu przycisku S1?

Ilustracja do pytania 31
A. Zmienić parametr ET na %VW20 bez zmiany typu timera.
B. Ustawić parametr PT = 200 bez zmiany typu timera.
C. Zmienić typ timera na TON z parametrem PT = 20.
D. Zmienić typ timera na TON z parametrem PT = 200.
ELM.06Pytanie 472
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Który element zasilacza hydraulicznego przedstawionego na rysunku oznaczono cyfrą 3?

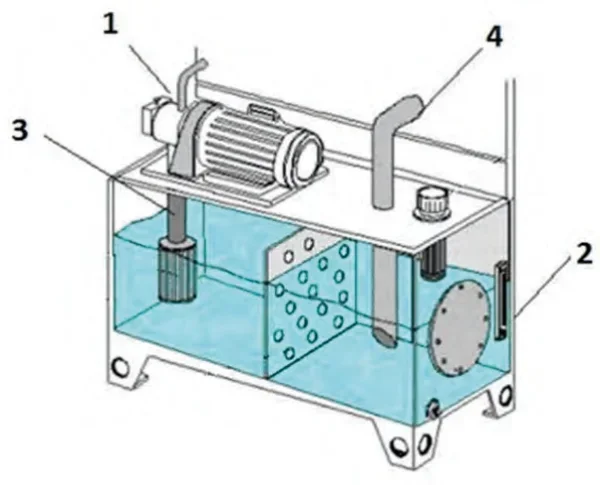

Rysunek zasilacza hydraulicznego ze zbiornikiem, silnikiem i elementami oznaczonymi cyframi 1-4
A. Przewód ssawny płynu hydraulicznego.
B. Przewód powrotny płynu hydraulicznego.
C. Pompę hydrauliczną.
D. Zbiornik płynu hydraulicznego.
ELM.06Pytanie 473
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Wskaż symbol instrukcji używanej w języku FBD, którą należy uwzględnić w programie sterowniczym, aby stan na jej wyjściu oznaczony jako BIT_Q miał wartość logiczną 1 wtedy i tylko wtedy, gdy wartość stanu logicznego przynajmniej jednej zmiennej wejściowej BIT_A lub BIT_B będzie równa 1.

A. Symbol 3.

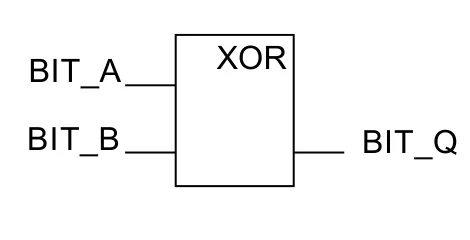

Symbol 3 - blok FBD z wejściami BIT_A, BIT_B i wyjściem BIT_Q
B. Symbol 1.

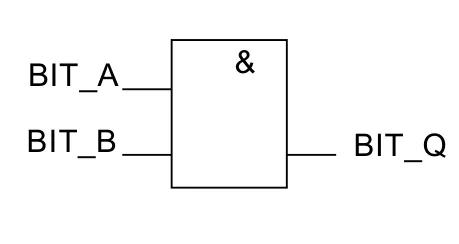

Symbol 1 - blok FBD z wejściami BIT_A, BIT_B i wyjściem BIT_Q
C. Symbol 4.

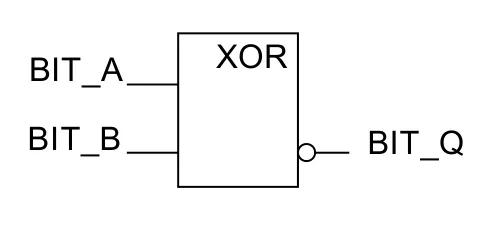

Symbol 4 - blok FBD z wejściami BIT_A, BIT_B i wyjściem BIT_Q
D. Symbol 2.

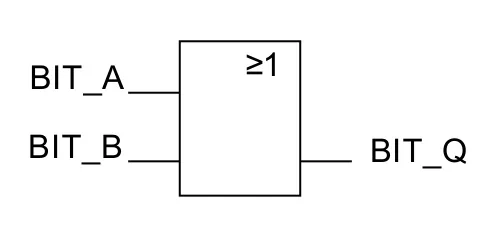

Symbol 2 - blok FBD z wejściami BIT_A, BIT_B i wyjściem BIT_Q
ELM.06Pytanie 475
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

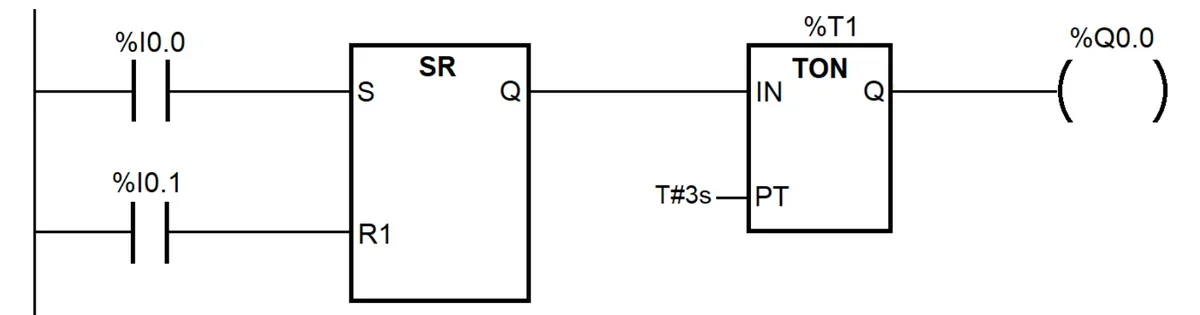

Której z podanych modyfikacji wymaga przedstawiony program, aby pomimo równoczesnego pojawienia się stanu logicznego równego 1 na obu wejściach I0.0 i I0.1, wyjście Q0.0 uaktywniło się po 3 sekundach?

Program LD ze stykami %I0.0 i %I0.1, blokiem SR, timerem TON %T1 z czasem T#3s oraz cewką %Q0.0
A. Zamienić miejscami instrukcje styków połączonych z blokiem SR (%I0.0→R1; %I0.1 →S).
B. W miejsce instrukcji SR z dominującym wejściem reset wstawić instrukcję SR z dominującym wejściem set.
C. W miejsce instrukcji TON wstawić instrukcję TP.
D. W miejsce instrukcji zwykłej cewki Q0.0 wstawić instrukcję cewki negującej Q0.0.
ELM.06Pytanie 477
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Na podstawie przedstawionego fragmentu katalogu wężów hydraulicznych w napędzie hydraulicznym dobierz średnicę węża 2SN łączącego rozdzielacz z siłownikiem, jeżeli ciśnienie robocze w układzie wynosi 300 barów.

Średnica wewnętrzna wężaWęże hydrauliczne – ciśnienia robocze
calemm1ST – 1SN jednooplotowy2ST – 2SN dwuoplotowy4SP czterooplotowy4SH czterooplotowy
1/46,322,5 MPa40,0 MPa45,0 MPa—
5/16821,5 MPa35,0 MPa——
3/81018,0 MPa33,0 MPa44,5 MPa—
1/212,516,0 MPa27,5 MPa41,5 MPa—
5/81613,0 MPa25,0 MPa40,0 MPa45,0 MPa
3/42010,5 MPa21,5 MPa38,0 MPa42,0 MPa
1258,0 MPa16,5 MPa32,0 MPa38,0 MPa
1 1/4326,3 MPa12,5 MPa21,0 MPa35,0 MPa
2504,0 MPa8,0 MPa17,2 MPa25,0 MPa
A. 20,0 mm
B. 16,0 mm
C. 10,0 mm
D. 12,5 mm
ELM.06Pytanie 479
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Który warunek zagwarantuje przejście z kroku k do kroku k+1?

Ilustracja do pytania 39
A. Gdy wartość a=0
B. Gdy a zmieni wartość z 0 na 1
C. Gdy a zmieni wartość z 1 na 0
D. Gdy wartość a=1
ELM.06Pytanie 480
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Wskaż właściwy sposób odniesienia do zmiennej 64-bitowej w pamięci markerów sterownika PLC, której pierwsze osiem bitów ma adres w systemie dziesiętnym 14?

A. ML14
B. MW14
C. MB14
D. MD14
