ELM.06 Eksploatacja i programowanie urządzeń i systemów mechatronicznych - pytania egzaminacyjne

Część praktyczna egzaminu

Arkusze praktyczne ELM.06 (23 arkusze, 18 z rozwiązaniem)Rozwiązania krok po kroku ELM.06

Filtrowanie pytań

Kwalifikacje
ELM.06Pytanie 481
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

W układzie mechatronicznym uszkodzeniu uległ przetwornik temperatury. Którego z przetworników należy użyć, jeżeli:
- elementem sensorycznym połączonym z przetwornikiem jest czujnik typu K,
- przetwornik będzie zasilany z zasilacza wewnętrznego sterownika PLC (24 V DC),
- wyjście przetwornika podłączone będzie do wejścia analogowego 0 ÷ 20 mA sterownika,

Parametr przetwornikaTyp przetwornika
7NG3211-PN007NG3211-PR007NG3211-PP007NG3211-PR10
Wejście czujnikowetermoelektrycznerezystancyjnetermoelektrycznerezystancyjne
Wyjście0 ÷ 20 mA0 ÷ 20 mA4 ÷ 20 mA4 ÷ 20 mA
Zasilanie8,5 ÷ 36 V DC8,5 ÷ 30 V DC8,5 ÷ 30 V DC8,5 ÷ 36 V DC
Stopień ochronyIP 40IP 40IP 40IP 40
Temperatura otoczenia0 ÷ 40°C0 ÷ 40°C-40 ÷ 80°C-40 ÷ 80°C
A. 7NG3211-PN00
B. 7NG3211-PP00
C. 7NG3211-PR10
D. 7NG3211-PR00
ELM.06Pytanie 482
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

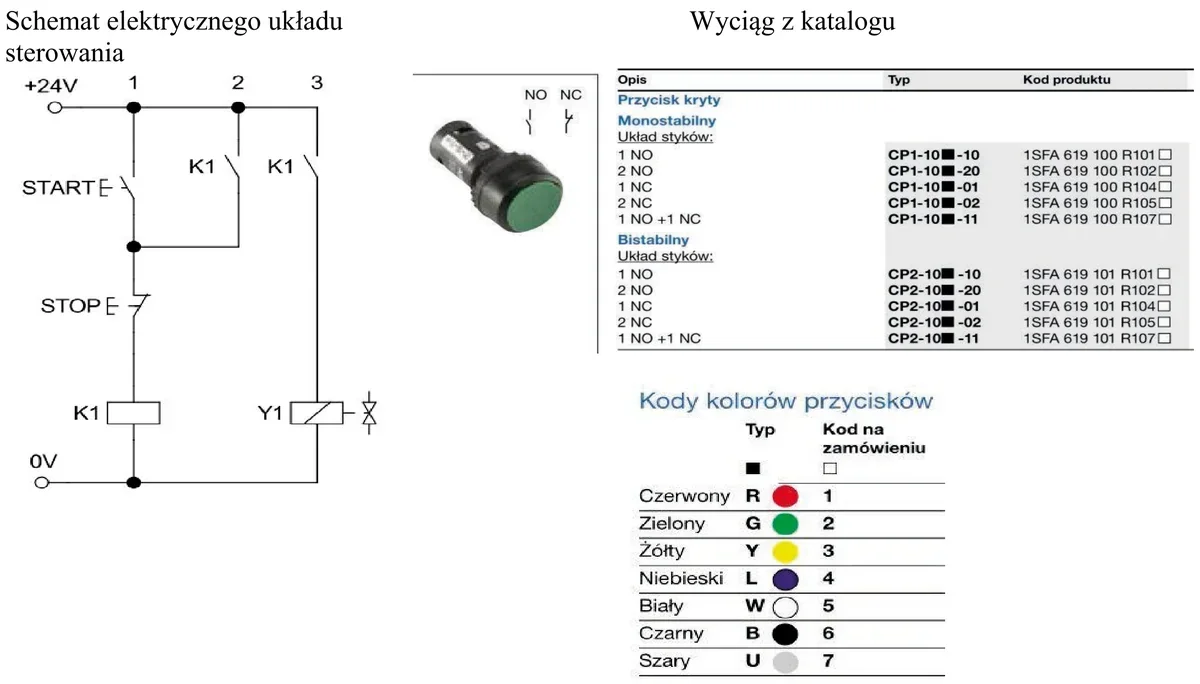

Na podstawie schematu elektrycznego układu sterowania i zamieszczonych danych katalogowych określ liczbę i typ przycisków, które należy zamówić do montażu układu.

Schemat układu sterowania z przyciskami START i STOP, przekaźnikiem K1 i cewką Y1, zdjęcie przycisku oraz wyciąg z katalogu przycisków CP1 i CP2 z kodami kolorów
A. Przycisk CP2-10G-10, przycisk CP2-10R-01
B. Przycisk CP2-10G-01, przycisk CP2-10R-10
C. Przycisk CP1-10G-10, przycisk CP1-10R-01
D. Przycisk CP1-10G-01, przycisk CP1-10R-10
ELM.06Pytanie 487
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Jaki rodzaj tranzystora oznacza się symbolem przedstawionym na rysunku?

Ilustracja do pytania 7
A. Unipolarny złączowy.
B. Bipolarny pnp.
C. Bipolarny npn.
D. Unipolarny z izolowaną bramką.
ELM.06Pytanie 488
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Po przeprowadzeniu naprawy układu pneumatycznego zszywacza tapicerskiego zauważono, że zszywki nie są całkowicie wbite w drewno. Co należy zrobić w pierwszej kolejności?

A. sprawdzić jakość zszywek
B. zmierzyć siłę zszywania
C. ustawić odpowiednie ciśnienie robocze
D. ocenić działanie układu roboczego zszywacza
ELM.06Pytanie 493
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

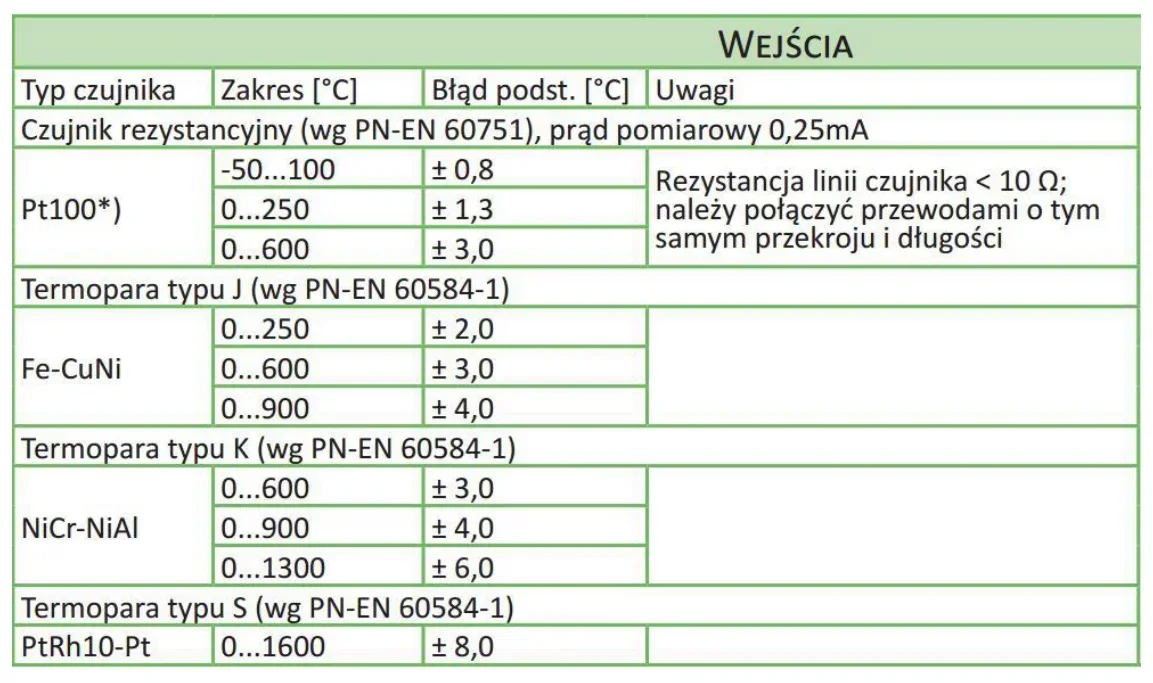

Na podstawie przedstawionego fragmentu katalogu regulatora określ, który typ czujnika temperatury należy zastosować, jeżeli maksymalna wartość temperatury regulowanej przez system mechatroniczny może osiągnąć wartość 900÷950°C, a dokładność pomiaru czujnika powinna mieścić się w granicach ±6°C.

Fragment katalogu regulatora: tabela wejść z zakresami i błędami czujników temperatury
A. Termopara typu J
B. Termopara typu K
C. Czujnik Pt100
D. Termopara typu S
ELM.06Pytanie 494
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja Rysunek techniczny i CAD

Której z poniższych czynności projektowych nie można zrealizować w oprogramowaniu CAM?

A. Opracowania instrukcji (G-CODE) dla urządzeń Rapid Prototyping
B. Generowania kodu dla maszyny CNC
C. Przygotowania dokumentacji technologicznej produktu
D. Symulowania procesu obróbczy w wirtualnej przestrzeni
ELM.06Pytanie 495
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

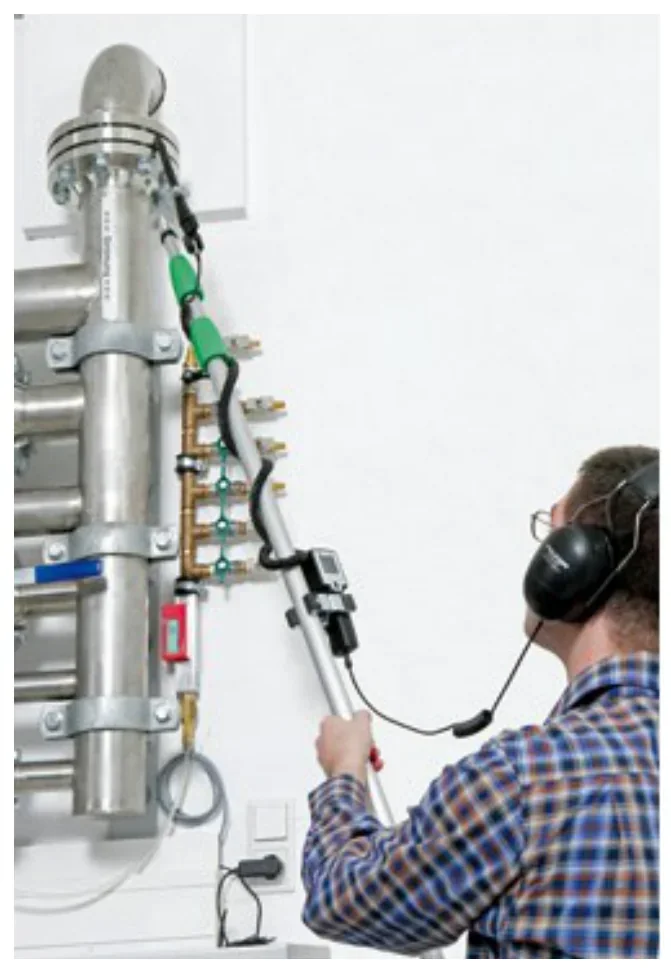

Które urządzenie zastosowano do badania instalacji sprężonego powietrza?

Zdjęcie pracownika w słuchawkach badającego instalację rurową przyrządem z sondą
A. Pirometr przenośny.
B. Endoskop cyfrowy.
C. Detektor nieszczelności.
D. Kamerę termowizyjną.
ELM.06Pytanie 498
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Na podstawie fragmentu katalogu regulatora określ, który typ czujnika temperatury należy zastosować, jeżeli maksymalna wartość temperatury regulowanej przez system mechatroniczny może osiągnąć wartość 220÷240°C, a dokładność pomiaru czujnika powinna mieścić się w granicach ±1,5°C.

Fragment katalogu regulatora: tabela wejść z zakresami i błędami czujników temperatury
A. Czujnik Pt100
B. Termopara typu S
C. Termopara typu K
D. Termopara typu J
ELM.06Pytanie 500
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Która kombinacja stanów logicznych nigdy nie pojawi się na wyjściach sterownika działającego zgodnie z przedstawionym programem?

Ilustracja do pytania 20
A. Q1 = 0, Q2 = 1
B. Q1 = 1, Q2 = 1
C. Q1 = 0, Q2 = 0
D. Q1 = 1, Q2 = 0
ELM.06Pytanie 503
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Jakie minimalne parametry bitowe powinien mieć przetwornik A/C, aby w zakresie pomiarowym
0 mA ÷ 20 mA osiągnąć rozdzielczość w zaokrągleniu równą 0,01 mA?

A. 10 bitowy
B. 11 bitowy
C. 12 bitowy
D. 16 bitowy
ELM.06Pytanie 504
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Zespół dwóch transporterów posiada napędy zrealizowane za pomocą dwóch silników zasilanych dwoma falownikami F1 i F2. Na transporterach przesyłane są paczki w sposób zaprezentowany na rysunku. W przypadku, gdy między dwiema kolejnymi paczkami znajdującymi się na transporterze 2 nie ma przerwy lub jest ona zbyt mała, analizator C1 zgłasza awarię. Co należy zrobić, aby zmniejszyć liczbęawarii zgłaszanych przez to urządzenie?

Ilustracja do pytania 24
A. Przesunąć analizator w lewo.
B. Zwiększyć częstotliwość falownika F1.
C. Zwiększyć częstotliwość falownika F2.
D. Zamocować analizator wyżej.
ELM.06Pytanie 506
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

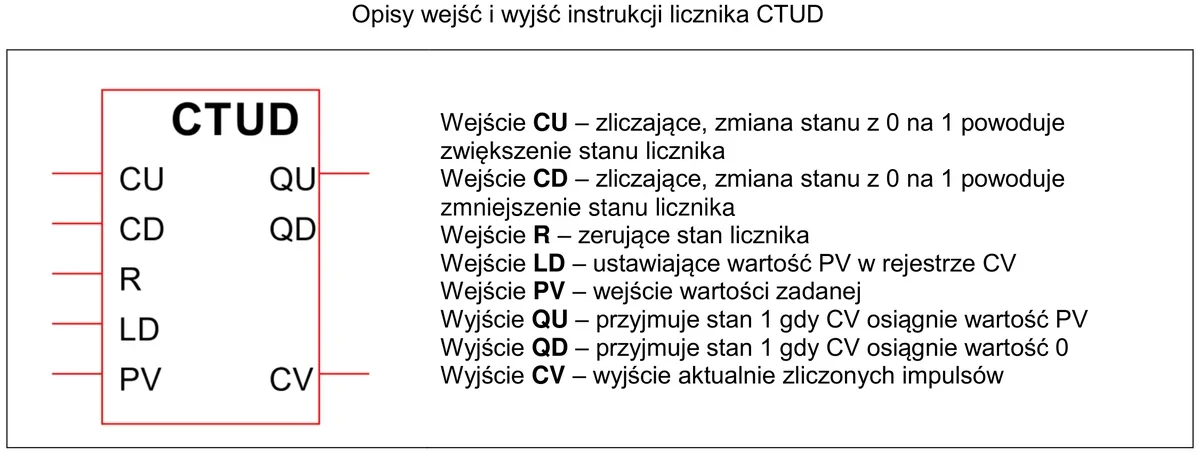

Do którego wejścia licznika CTUD należy podłączyć sygnał, który w przypadku przyjęcia wartości 1 wyzeruje stan rejestru CV przy założeniu nie zerowej wartości wpisanej do rejestru PV?

Symbol licznika CTUD z wejściami CU, CD, R, LD, PV i wyjściami QU, QD, CV wraz z opisem wejść i wyjść
A. Do wejścia R
B. Do wejścia LD
C. Do wejścia CD
D. Do wejścia CU
ELM.06Pytanie 507
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

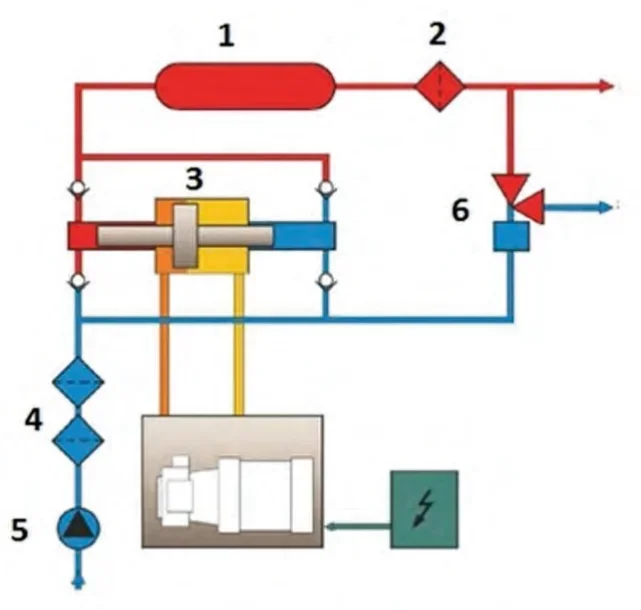

Na rysunku przedstawiono fragment instalacji zasilania cieczą hydrauliczną układu wykonawczego. Którą cyfrą oznaczono na schemacie wzmacniacz ciśnienia?

Schemat instalacji zasilania cieczą hydrauliczną z elementami oznaczonymi cyframi 1-6
A. 4
B. 3
C. 1
D. 2
ELM.06Pytanie 510
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Sieci i komunikacja

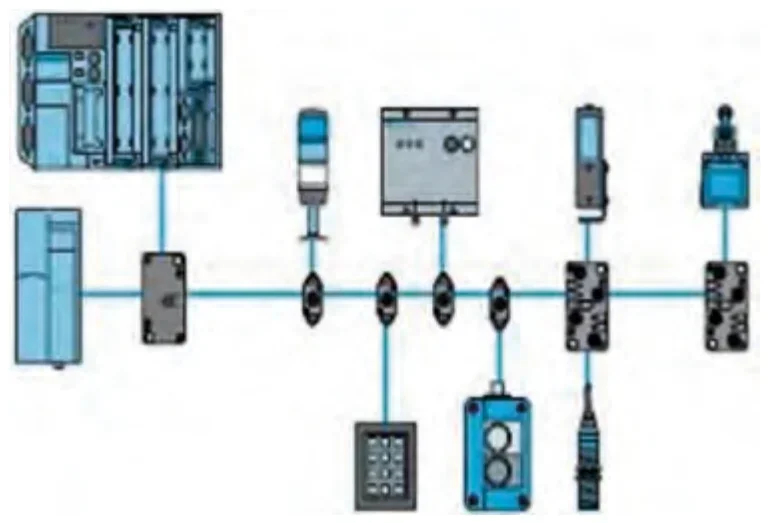

Aby umożliwić wymianę informacji między urządzeniami sieciowymi, niezbędne jest zaangażowanie wszystkich elementów w sieci komunikacyjnej o określonej topologii

A. magistrali
B. pierścienia
C. gwiazdy
D. drzewa
ELM.06Pytanie 511
Eksploatacja i programowanie …

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja

Na podstawie załączonego fragmentu instrukcji obsługi frezarki wskaż, która z wymienionych czynności konserwacyjnych powinna być najczęściej wykonywana dla maszyny niewyposażonej w opcjonalny układ chłodziwa wrzeciona (TSC).

CzęstośćPrace konserwacyjne wykonywane
Codziennie
  • Sprawdzić poziom chłodziwa podczas każdej ośmiogodzinnej zmiany (zwłaszcza podczas intensywnego użytkowania TSC)
  • Sprawdzić poziom oleju w zbiorniku olejowym prowadnicy
  • Usunąć wióry z osłon prowadnicy i osadnika
  • Usunąć wióry z urządzenia do wymiany narzędzi
  • Oczyścić stożek wrzeciona czystą szmatą i nasmarować lekkim olejem
Co tydzień
  • Sprawdzić filtry układu chłodziwa wrzeciona (TSC). W razie potrzeby oczyścić lub wymienić.
  • Sprawdzić prawidłowość pracy automatycznego spustu na filtrze regulatora.
  • W maszynach z opcją TSC oczyścić osadnik wiórów w zbiorniku płynu chłodzącego. Zdjąć pokrywę zbiornika i usunąć osad ze zbiornika. Odłączyć pompę chłodziwa od szafki i wyłączyć zasilanie maszyny przed rozpoczęciem pracy przy zbiorniku chłodziwa.
    Wykonywać tę czynność COMIESIĘCZNIE dla maszyn bez opcji TSC.
Co miesiąc
  • Sprawdzić poziom oleju w skrzynce przekładniowej. Dla wrzecion o stożku 40: Zdjąć osłonę otworu inspekcyjnego pod głowicą wrzeciona. Dolewać powoli olej od góry, aż zacznie kapać przez rurkę przelewową w nie miski osadnika. Dla wrzecion o stożku 50: Sprawdzić poziom oleju przez wziernik. W razie potrzeby dolać z boku skrzynki przekładniowej.
  • Sprawdzić, czy osłony prowadnicy działają prawidłowo i w razie potrzeby nasmarować je lekkim olejem.
  • Nałożyć gałkę smaru na zewnętrznej krawędzi szyn prowadnicy w urządzeniu do wymiany narzędzi i zmienić kolejno wszystkie narzędzia.
  • Sprawdzić poziom oleju SMTC we wzierniku (patrz „Kontrola poziomu oleju w mocowanym bocznie urządzeniu do wymiany narzędzi" w niniejszym rozdziale).
  • EC-400 Oczyścić podkładki ustalające na osi A i stanowisko ładowania. Wiąże się to z koniecznością zdjęcia palety.
A. Sprawdzenie prawidłowości pracy automatycznego spustu na filtrze regulatora.
B. Sprawdzenie działania osłon prowadnicy.
C. Sprawdzenie poziomu oleju w skrzynce przekładniowej.
D. Oczyszczenie osadnika wiórów w zbiorniku płynu chłodzącego.
ELM.06Pytanie 513
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

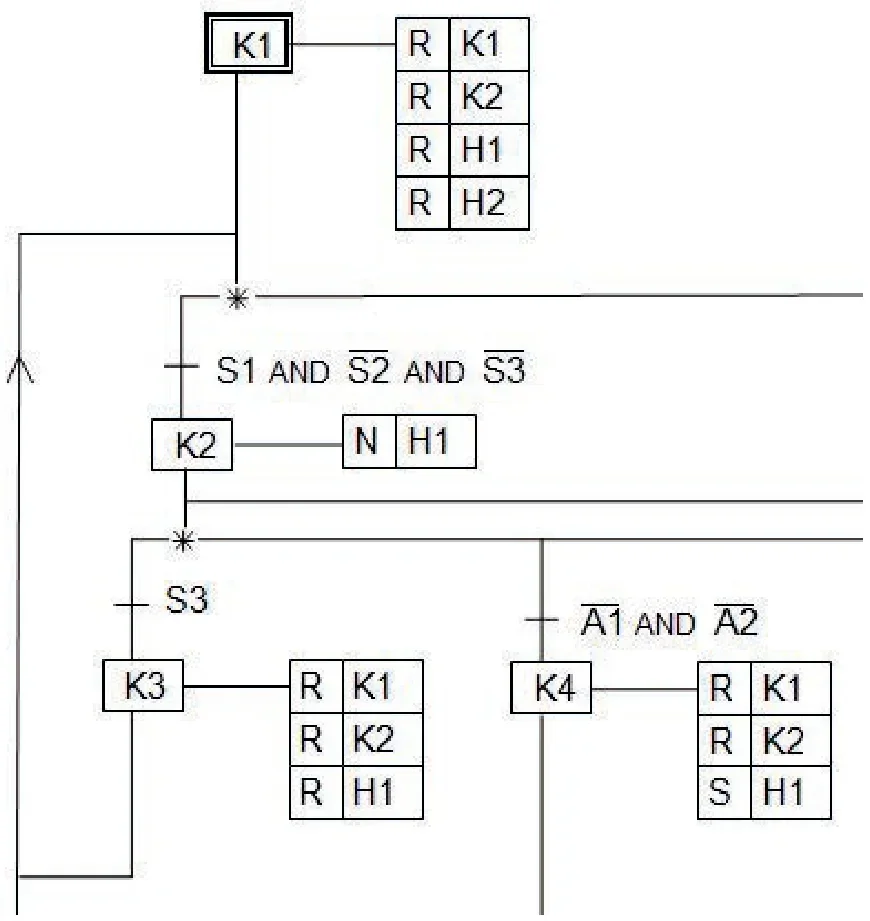

Z przedstawionego fragmentu sieci SFC wynika, że w kroku 2 wyjście sterownika połączone z lampką H1 jest

Fragment sieci SFC z krokami K1-K4, przejściami S1 AND S2 AND S3, S3, A1 AND A2 oraz akcjami R, N i S dla K1, K2, H1, H2
A. natychmiast zerowane.
B. ustawiane na 1 z opóźnieniem.
C. ustawiane na 1 i zapamiętane.
D. ustawiane na 1 i niepamiętane.
ELM.06Pytanie 515
Eksploatacja i programowanie …

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja

Określ, na podstawie wytycznych zamieszczonych w tabeli, jakie czynności konserwacyjne sprężarki tłokowej powinny być wykonywane najczęściej.

CzynnośćCykle
Filtr ssącykontrolowanieco tydzień
czyszczenieco 60 godzin eksploatacji
wymianazależnie od potrzeb (co najmniej raz w roku)
Kontrola stanu olejucodziennie przed uruchomieniem
Wymiana olejupierwsza wymianapo 40 godzinach eksploatacji
kolejne wymianyraz w roku
Spust kondensatuco najmniej raz w tygodniu
Czyszczenie zaworu zwrotnegoco najmniej raz w roku
Pasek klinowykontrola naprężeniaco tydzień
wymianaw przypadku zużycia
A. Kontrola stanu oleju.
B. Kontrola stanu filtra.
C. Spust kondensatu.
D. Wymiana paska klinowego.
ELM.06Pytanie 520
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

Zawór sterujący kierunkiem przepływu z czterema drogami przepływu i trzema niezależnymi położeniami, sterowany dwustopniowo za pomocą elektromagnesów i wzrostu ciśnienia czynnika roboczego, w położeniu środkowym spływ do zbiornika, położenie środkowe ustalane za pomocą dwóch sprężyn.

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

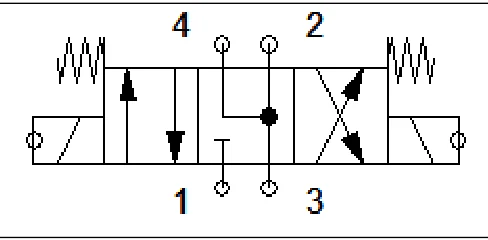

D.
D - symbol zaworu

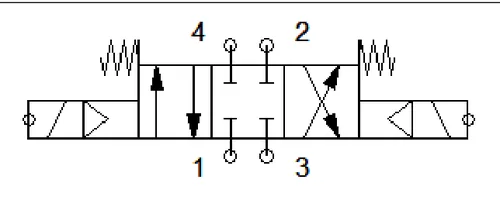

A.
A - symbol zaworu

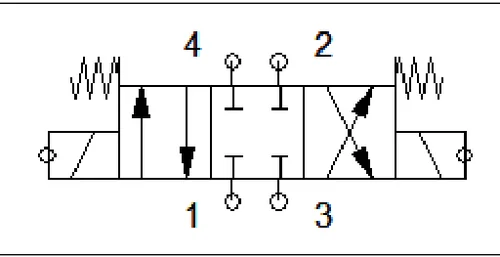

B.
B - symbol zaworu

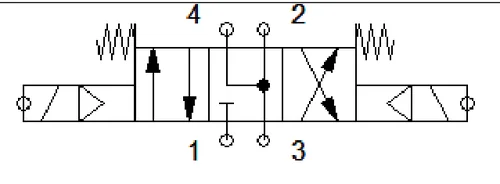

C.
C - symbol zaworu
