ELM.06 Eksploatacja i programowanie urządzeń i systemów mechatronicznych - pytania egzaminacyjne

Część praktyczna egzaminu

Arkusze praktyczne ELM.06 (23 arkusze, 18 z rozwiązaniem)Rozwiązania krok po kroku ELM.06

Filtrowanie pytań

Kwalifikacje
ELM.06Pytanie 881
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Celem smarowania pastą silikonową elementu montowanego na radiatorze jest

A. uzyskanie mniejszej rezystancji cieplnej na połączeniu elementu i radiatora.
B. zwiększenie siły nacisku elementu na radiator.
C. zmniejszenie przewodności cieplnej radiatora.
D. poprawa wyglądu urządzenia elektronicznego.
ELM.06Pytanie 882
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

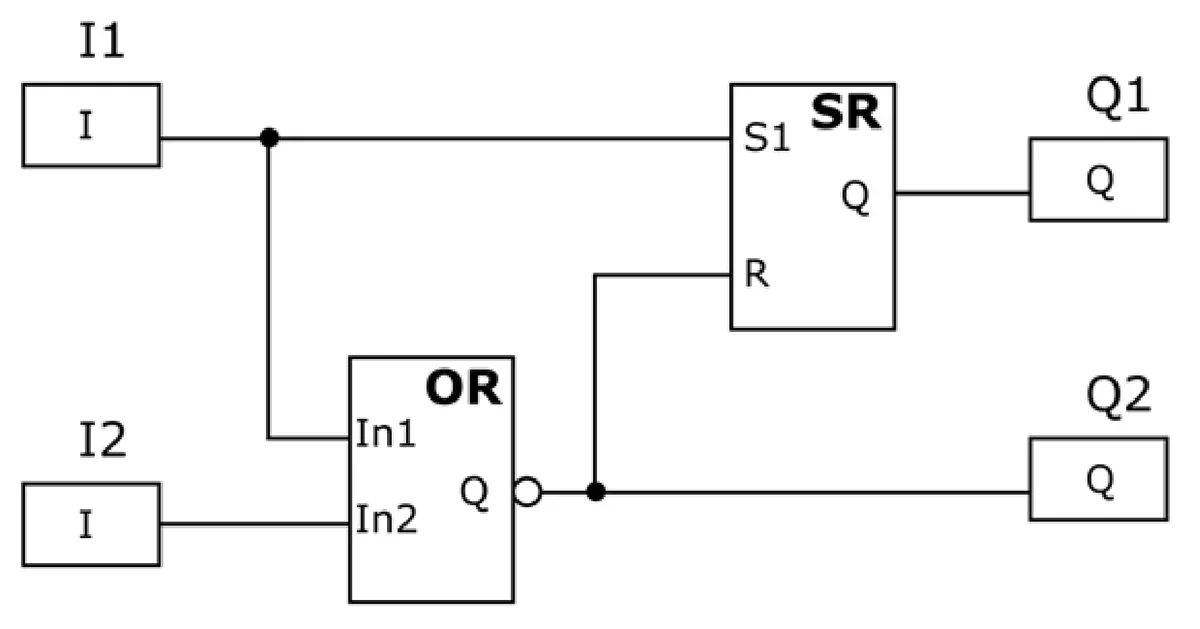

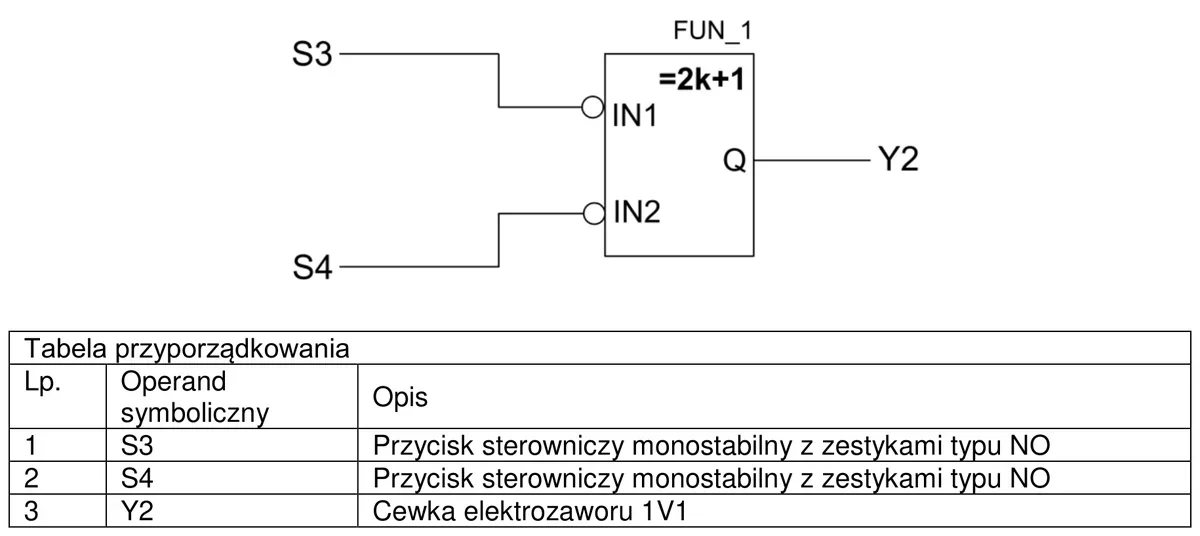

Który z przedstawionych programów zapisanych w języku LD odpowiada przedstawionemu na rysunku programowi sterowniczemu urządzenia mechatronicznego zapisanemu w języku FBD?

Treść pytania
A.
Wariant A
D.
Wariant D
C.
Wariant C
B.

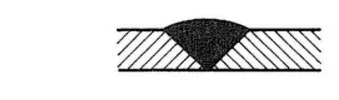

Wariant B
ELM.06Pytanie 884
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

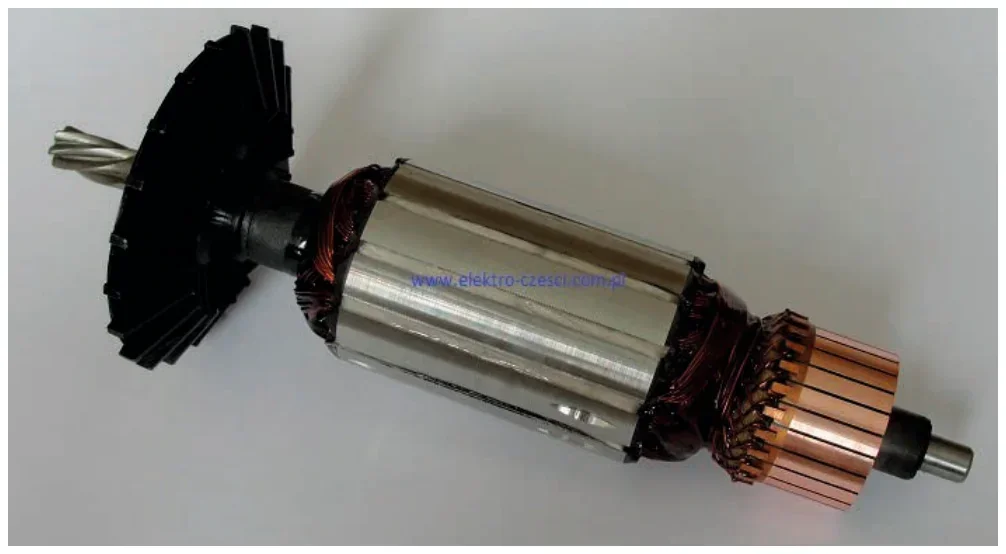

W przedstawionym na rysunku wirniku

Zdjęcie wirnika silnika elektrycznego z wentylatorem, pakietem blach i uzwojeniami
A. początki i końce uzwojeń podłączone są do wycinków komutatora.
B. uzwojenie składa się z prętów i ma postać aluminiowej klatki.
C. widoczne są dwa uzwojenia główne i pomocnicze o charakterze rezystancyjnym.
D. końce uzwojeń połączone są w gwiazdę, początki wyprowadzone są na pierścienie ślizgowe.
ELM.06Pytanie 885
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

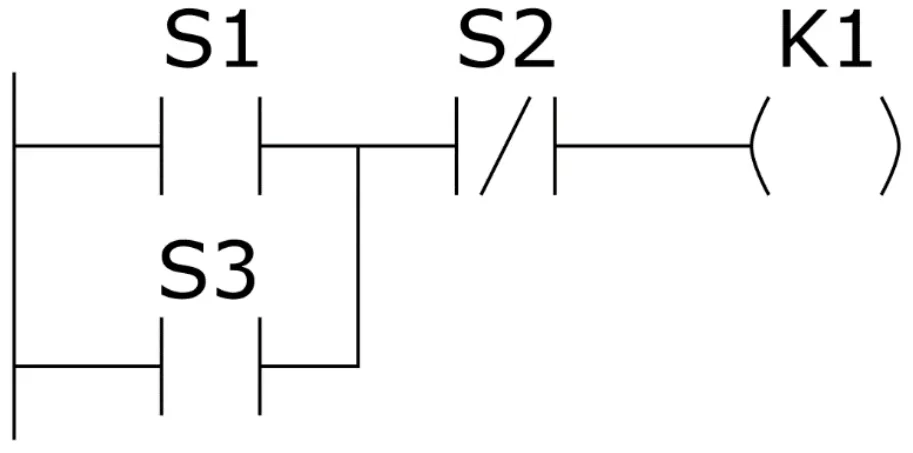

Do której z wymienionych funkcji logicznych odnosi się przedstawiony na rysunku program?

Program w języku LD ze stykami S1, S3, S2 i cewką K1
A. K1 = S1˅S3˅S̅2̅
B. K1 = (S1˅S3)˄S̅2̅
C. K1 = S1˄S3˅S̅2̅
D. K1 = S1˄(S3 ˅S̅2̅)
ELM.06Pytanie 887
Eksploatacja i programowanie …

Kategorie: Bezpieczeństwo i BHP Sieci i komunikacja

Gdzie nie mogą być umieszczone przewody sieci komunikacyjnych?

A. W pobliżu przewodów silnoprądowych
B. W pomieszczeniach z dużym zakurzeniem
C. W pomieszczeniach o niskich temperaturach
D. Na zewnątrz obiektów
ELM.06Pytanie 888
Eksploatacja i programowanie …

Kategorie: Konserwacja i eksploatacja Bezpieczeństwo i BHP

W podręczniku obsługi silnika zasilanego napięciem 400 V i kontrolowanego przez PLC powinna być zawarta informacja: Przed rozpoczęciem prac konserwacyjnych należy odłączyć wszystkie obwody zasilające.

A. zabezpieczyć je przed uruchomieniem oraz zewrzeć obudowę silnika z uziemieniem
B. sprawdzić, czy nie ma napięcia i zewrzeć złącza silnika
C. zabezpieczyć je przed uruchomieniem i sprawdzić, czy nie ma napięcia
D. uziemić silnik oraz uziemić sterownik przy użyciu urządzenia do uziemiania
ELM.06Pytanie 889
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

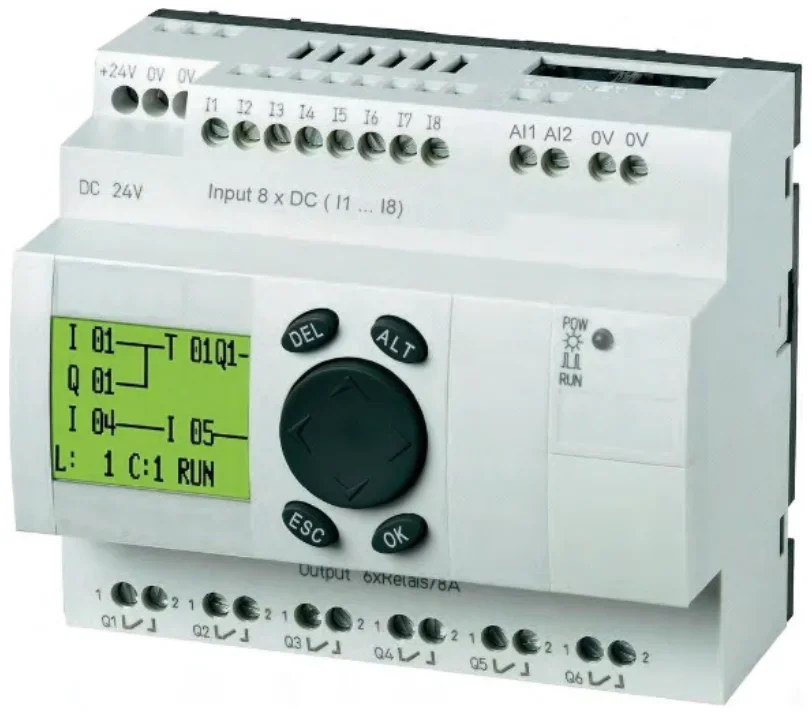

Przedstawiony na rysunku sterownik PLC posiada

Zdjęcie sterownika PLC z wyświetlaczem, przyciskami oraz opisanymi zaciskami wejść i wyjść
A. 8 wejść cyfrowych, 2 wejścia analogowe, 6 wyjść stykowych.
B. 8 wejść cyfrowych, 4 wejścia analogowe, 6 wyjść stykowych.
C. 6 wejść cyfrowych, 2 wejścia analogowe, 8 wyjść stykowych.
D. 2 wejścia cyfrowe, 8 wejść analogowych, 4 wyjścia stykowe.
ELM.06Pytanie 890
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Jakie urządzenie powinno być użyte, aby zredukować natężenie prądu rozruchowego silnika indukcyjnego, który napędza systemy mechatroniczne?

A. Ochrona przed przeciążeniem
B. Sterownik PLC
C. Układ miękkiego startu
D. Włącznik z opóźnieniem
ELM.06Pytanie 891
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

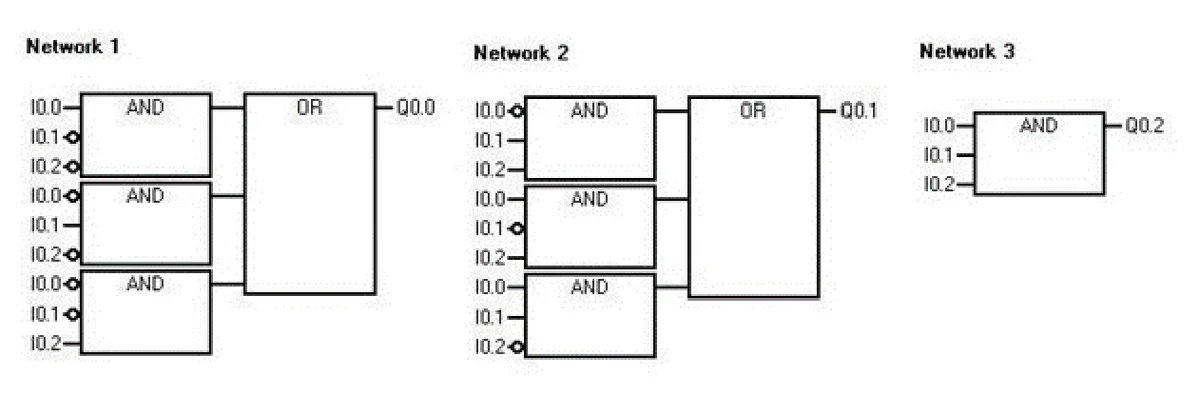

Jaki będzie stan wyjść (Q0.0, Q0.1, Q0.2) sterownika PLC realizującego program po podaniu na jego wejścia sygnałów I0.0 = 1, I0.1 = 0 i I0.2 = 1?

Program FBD w trzech sieciach z blokami AND i OR sterującymi wyjściami Q0.0, Q0.1 i Q0.2
A. Q0.0 = 0, Q0.1 = 1, Q0.2 = 1
B. Q0.0 = 0, Q0.1 = 1, Q0.2 = 0
C. Q0.0 = 1, Q0.1 = 0, Q0.2 = 1
D. Q0.0 = 1, Q0.1 = 1, Q0.2 = 0
ELM.06Pytanie 896
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

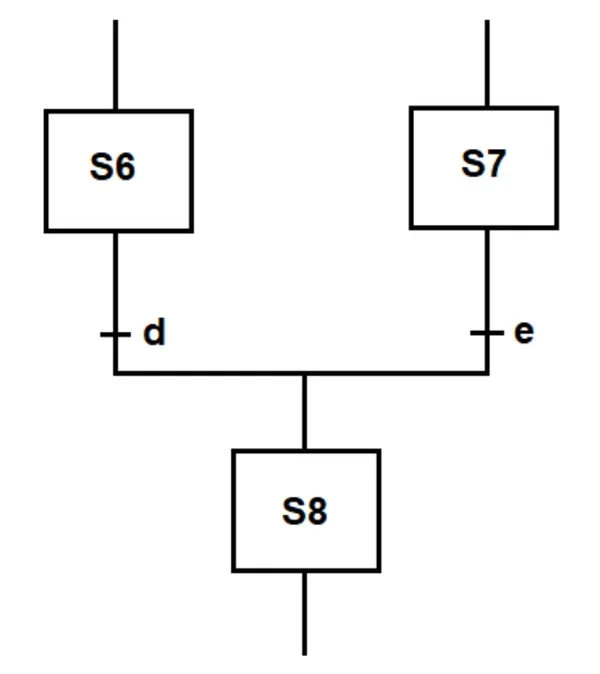

Na podstawie przedstawionego schematu SFC określ, kiedy jest możliwe przejście do kroku S8.

Fragment schematu SFC z krokami S6 i S7, warunkami d i e oraz krokiem S8
A. Gdy krok S6 jest aktywny i spełniony jest warunek e.
B. Gdy kroki S6 i S7 są aktywne.
C. Gdy krok S6 lub S7 jest nieaktywny.
D. Gdy krok S7 jest aktywny i spełniony jest warunek e.
ELM.06Pytanie 897
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Jak powinna przebiegać poprawna kolejność instalacji systemu sprężonego powietrza z wykorzystaniem przewodów poliamidowych?

A. Cięcie przewodu, gratowanie krawędzi, montaż złączki, pomiar długości odcinka przewodu
B. Gratowanie krawędzi, pomiar długości odcinka przewodu, cięcie przewodu, montaż złączki
C. Cięcie przewodu, gratowanie krawędzi, pomiar długości odcinka przewodu, montaż złączki
D. Pomiar długości odcinka przewodu, cięcie przewodu, gratowanie krawędzi, montaż złączki
ELM.06Pytanie 903
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Modulacja PWM (Pulse-Width Modulation), wykorzystywana w elektrycznych impulsowych systemach sterowania i regulacji, polega na modyfikacji

A. częstotliwości sygnału.
B. szerokości sygnału.
C. fazy sygnału.
D. amplitudy sygnału.
ELM.06Pytanie 905
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

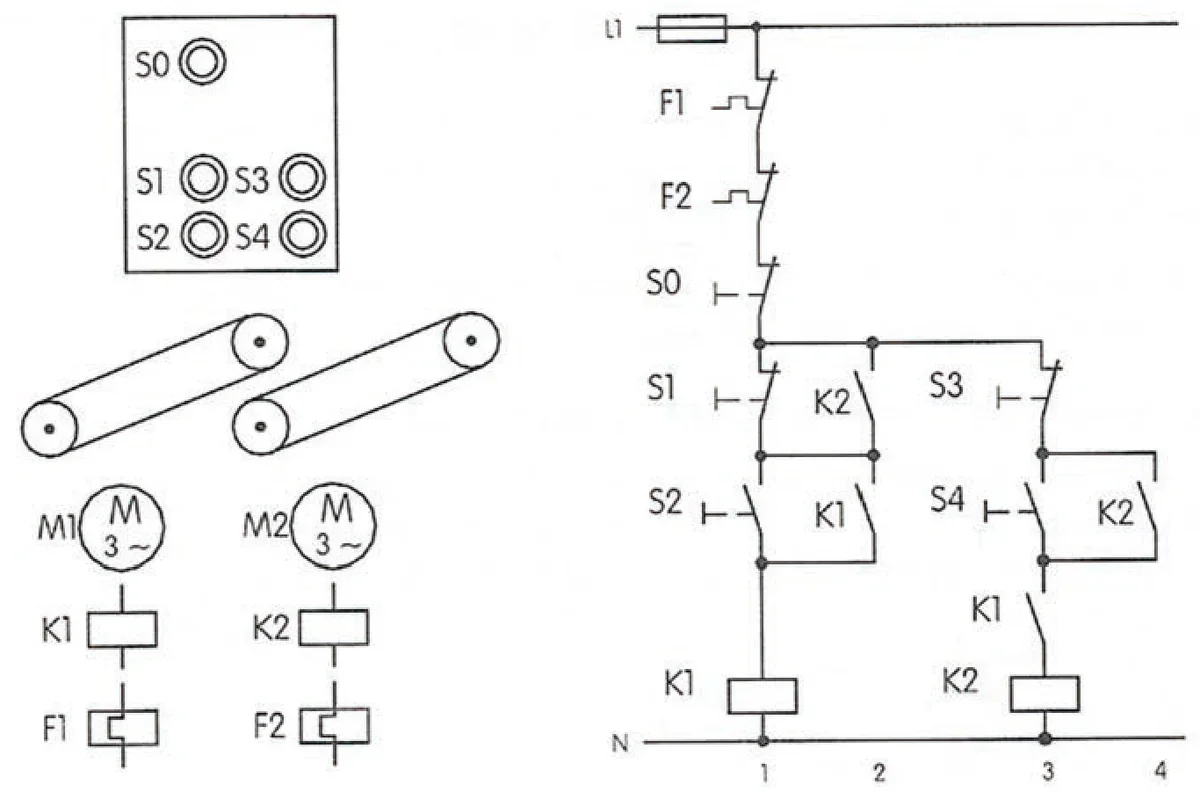

Na rysunkach przedstawiono układ sterowania dwoma taśmociągami. Na podstawie analizy schematu określ, które przyciski i w jakiej kolejności należy wcisnąć, aby najpierw uruchomić taśmociąg napędzany silnikiem M1, po czym uruchomić taśmociąg napędzany silnikiem M2, a następnie wyłączyć je w odwrotnej kolejności.

Pulpit z przyciskami S0-S4, dwa taśmociągi z silnikami M1 i M2 oraz schemat sterowania stycznikami K1 i K2
A. S1, S2, S3, S4
B. S1, S3, S2, S4
C. S2, S4, S3, S1
D. S2, S1, S4, S3
ELM.06Pytanie 906
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

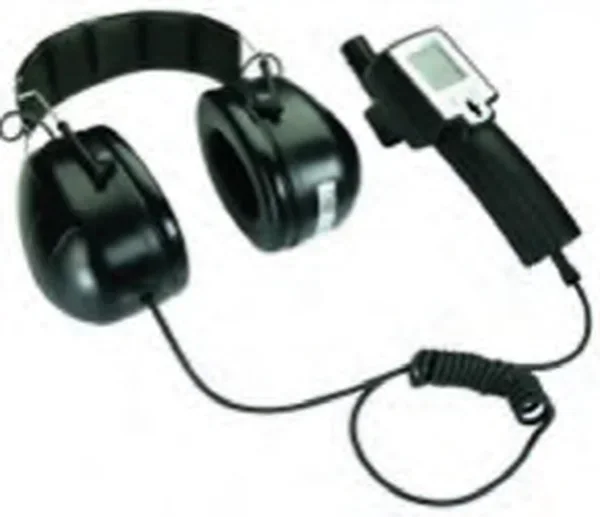

Przedstawione na rysunku urządzenie służy do

Zdjęcie słuchawek nausznych połączonych przewodem z ręcznym przyrządem z wyświetlaczem
A. wykrywania miejsc nieszczelności w sieci sprężonego powietrza.
B. wyszukiwania miejsc uszkodzenia w instalacji elektrycznej.
C. pomiaru natężenia przepływu płynów w gałęzi obwodu hydraulicznego.
D. pomiaru wartości ciśnienia w gałęzi obwodu pneumatycznego.
ELM.06Pytanie 908
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

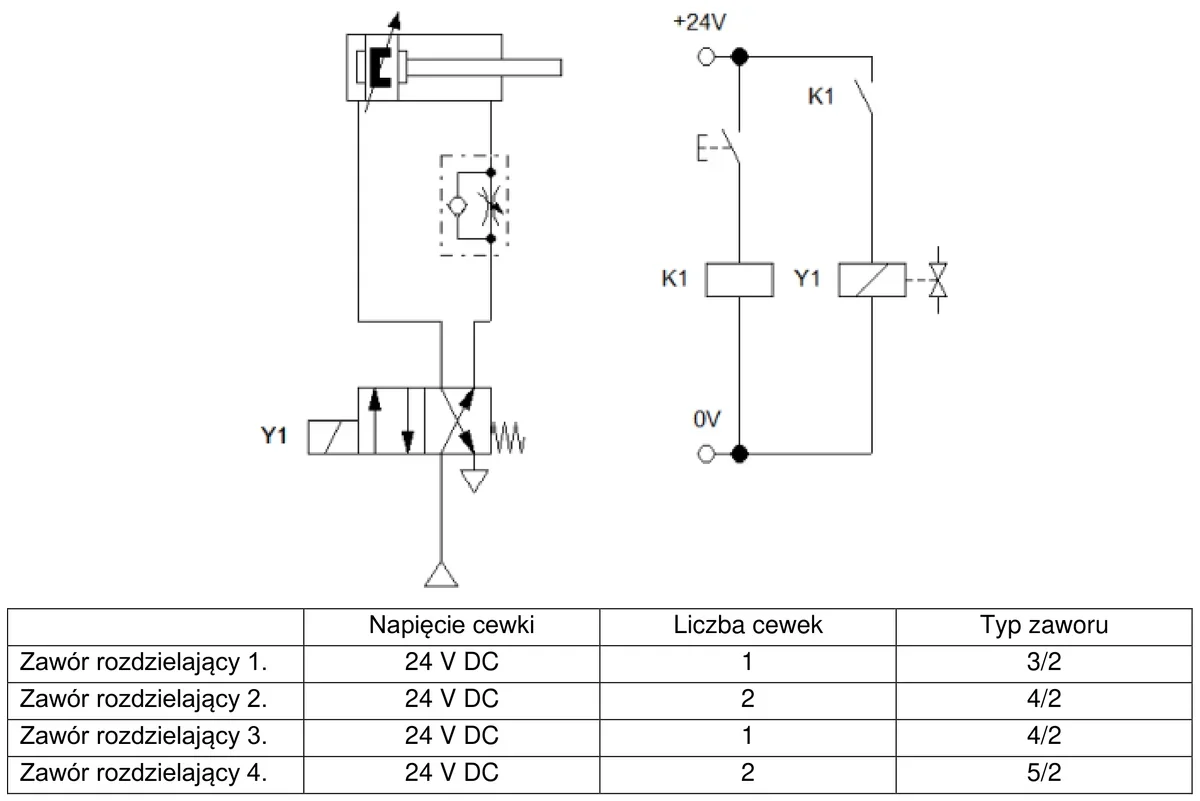

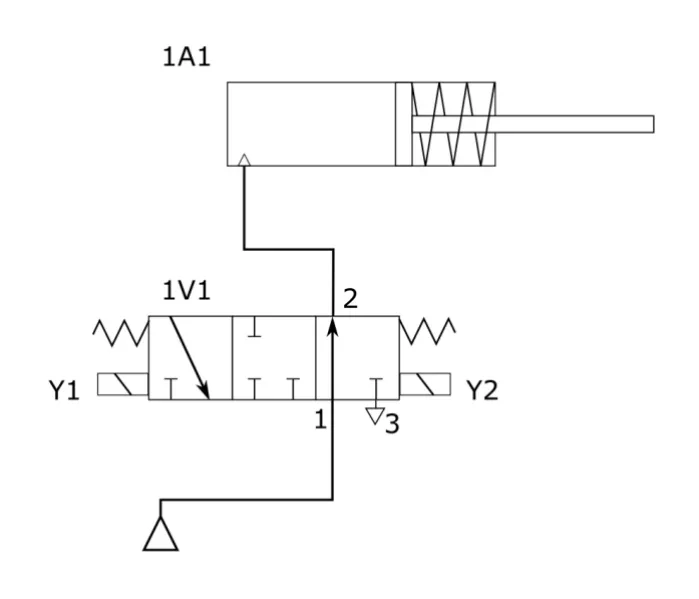

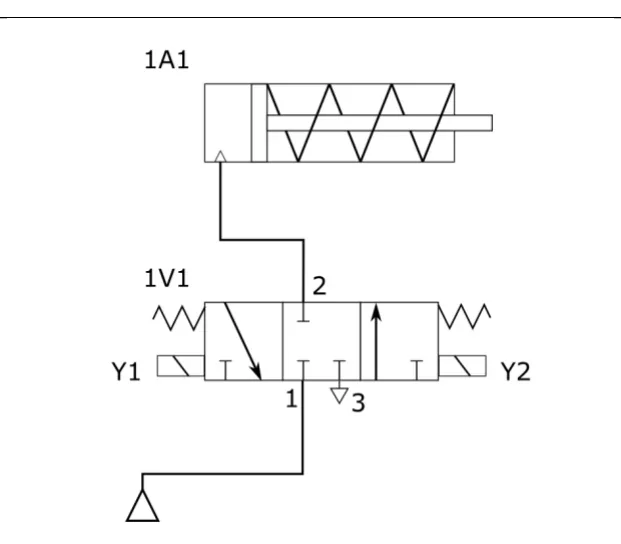

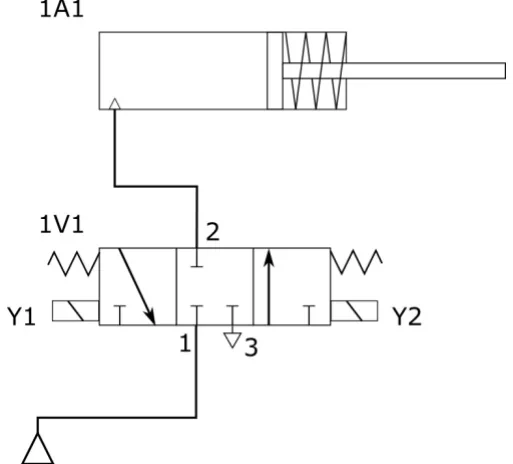

Którym zaworem rozdzielającym należy zastąpić uszkodzony rozdzielacz sterujący siłownikiem w układzie elektropneumatycznym przedstawionym na schemacie?

Schemat elektropneumatyczny siłownika z rozdzielaczem sterowanym cewką Y1 oraz tabela czterech zaworów rozdzielających
Zaworem rozdzielającym 2
Zaworem rozdzielającym 4.
Zaworem rozdzielającym 3.
Zaworem rozdzielającym 1.
ELM.06Pytanie 909
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Sieci i komunikacja

Który z wymienionych przewodów należy zastosować w celu podłączenia sterownika wyposażonego w moduł komunikacyjny Ethernet do switcha przedstawionego na ilustracji?

Ilustracja do pytania 29
A. Profibus 4-żyłowy w oplocie.
B. Koncentryczny 75 Ω.
C. UTP kat. 5.
D. Profibus 2-żyłowy w oplocie.
ELM.06Pytanie 911
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Jakie są różnice między blokiem funkcyjnym przerzutnika RS a blokiem przerzutnika SR w PLC?

A. Przewagą sygnałów Set i Reset
B. Odwróceniem sygnałów Set i Reset
C. Czasem reakcji
D. Ilością stanów pośrednich
ELM.06Pytanie 915
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

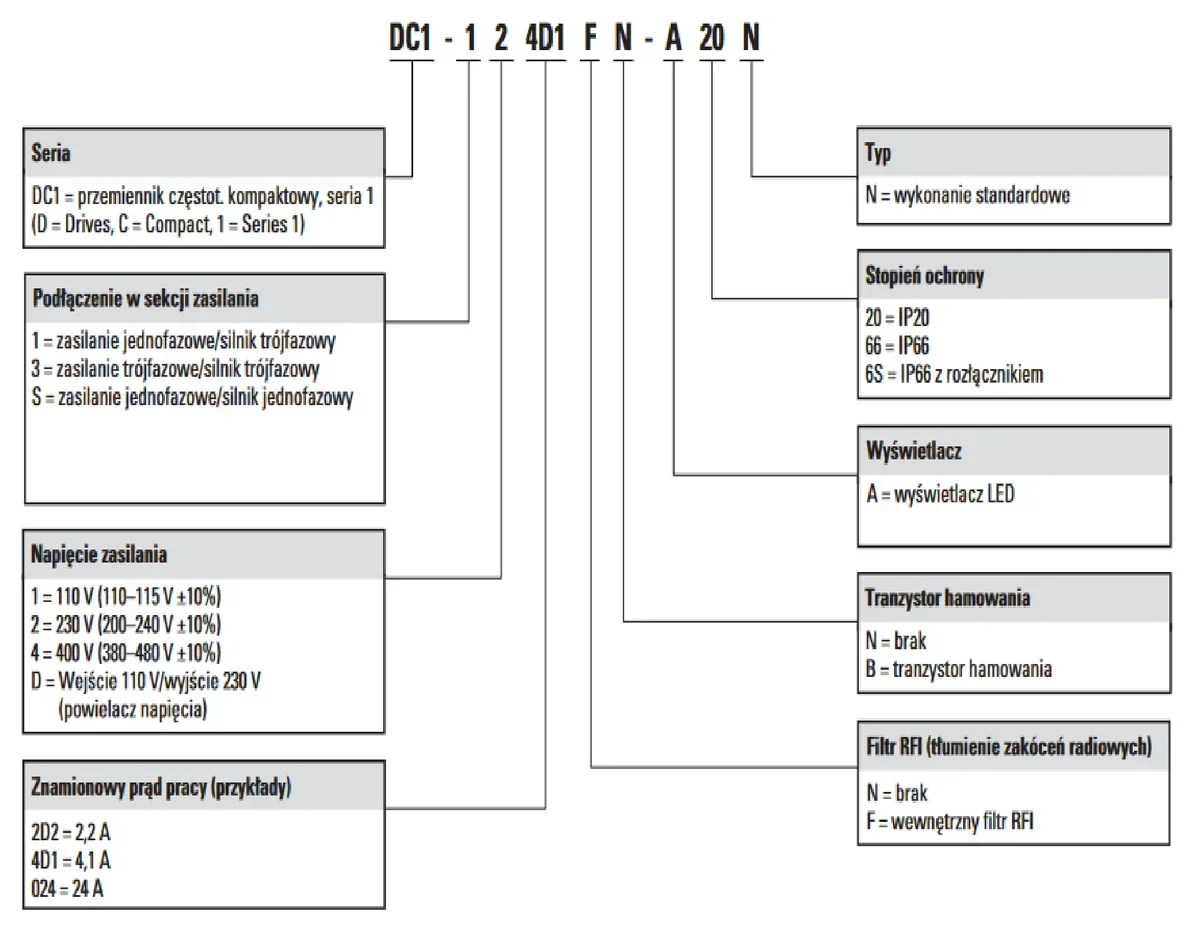

Na podstawie informacji z dokumentacji technicznej wybierz kod zamówienia przemiennika częstotliwości do sterowania pracą silnika trójfazowego o napięciu znamionowym 400 V, prądzie znamionowym 3,5 A i mocy 1,8 kW.

Schemat budowy kodu zamówienia przemiennika DC1 z opisem pól: seria, podłączenie zasilania, napięcie, prąd, filtr RFI, tranzystor hamowania, wyświetlacz, stopień ochrony i typ
A. DC1-343D5FN-A20N
B. DC1-S2015FN-A66N
C. DC1-123D5FN-A20N
D. DC1-32015FN-A66N
ELM.06Pytanie 917
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Na podstawie fragmentu katalogu regulatora określ, który typ czujnika temperatury należy zastosować, jeżeli maksymalna wartość temperatury regulowanej przez system mechatroniczny może osiągnąć wartość 220÷240°C, a dokładność pomiaru czujnika powinna mieścić się w granicach ±1,5°C.

WEJŚCIA
Typ czujnikaZakres [°C]Błąd podst. [°C]Uwagi
Czujnik rezystancyjny (wg PN-EN 60751), prąd pomiarowy 0,25mA
Pt100*)-50...100± 0,8Rezystancja linii czujnika < 10 Ω; należy połączyć przewodami o tym samym przekroju i długości
0...250± 1,3
0...600± 3,0
Termopara typu J (wg PN-EN 60584-1)
Fe-CuNi0...250± 2,0
0...600± 3,0
0...900± 4,0
Termopara typu K (wg PN-EN 60584-1)
NiCr-NiAl0...600± 3,0
0...900± 4,0
0...1300± 6,0
Termopara typu S (wg PN-EN 60584-1)
PtRh10-Pt0...1600± 8,0
A. Termopara typu S
B. Czujnik Pt100
C. Termopara typu K
D. Termopara typu J
ELM.06Pytanie 918
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Falowniki używane w przetwornicach częstotliwości mają na celu regulację

A. prędkości obrotowej silnika, poprzez modyfikację wartości prądu zasilającego silnik
B. kierunku obrotów silnika, poprzez zmianę częstotliwości napięcia zasilającego silnik
C. prędkości obrotowej silnika, poprzez zmianę częstotliwości napięcia zasilającego silnik
D. mocy silnika, poprzez zmianę częstotliwości napięcia zasilającego silnik
ELM.06Pytanie 920
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Pomiary i diagnostyka

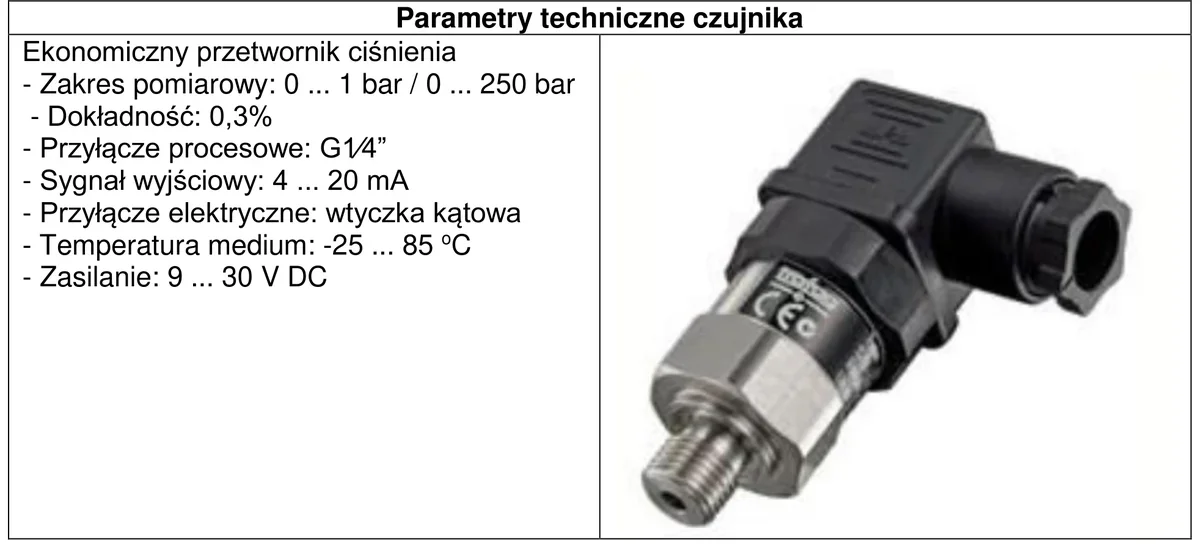

Sterownik PLC sterujący układem mechatronicznym, w którym zastosowano przetwornik ciśnienia o prądowym sygnale wyjściowym 4 … 20 mA, musi być wyposażony w

Parametry techniczne przetwornika ciśnienia i jego fotografia
A. wyjście prądowe 4 ÷ 20 mA.
B. wyjście analogowe 0 ÷ 10 VDC.
C. wejście analogowe 0 ÷ 10 VDC.
D. wejście prądowe 4 ÷ 20 mA.
