ELM.06Pytanie 921
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Do smarowania w urządzeniu mechatronicznym przekładni łańcuchowej przenoszącej moc 36 kW, w której łańcuch ma prędkość liniową 8 m/s, należy zastosować technikę smarowania

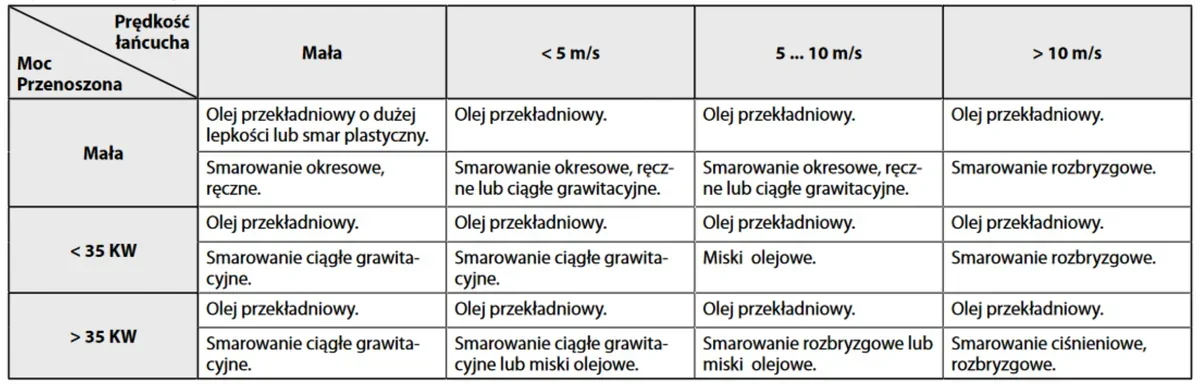

Tabela doboru środka i sposobu smarowania przekładni łańcuchowej w zależności od przenoszonej mocy i prędkości łańcucha
A. ciągłego grawitacyjnego.
B. ciśnieniowego.
C. rozbryzgowego.
D. okresowego, ręcznego.
ELM.06Pytanie 922
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

Parametry takie jak powierzchnia membrany, temperatura operacyjna, typ napędu, maksymalne ciśnienie, skok oraz precyzja położenia są charakterystyczne dla

A. smarownicy pneumatycznej
B. siłownika hydraulicznego
C. siłownika pneumatycznego
D. silnika hydraulicznego
ELM.06Pytanie 923
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Która kombinacja stanów logicznych nie pojawi się na wyjściach sterownika działającego zgodnie z przedstawionym programem?

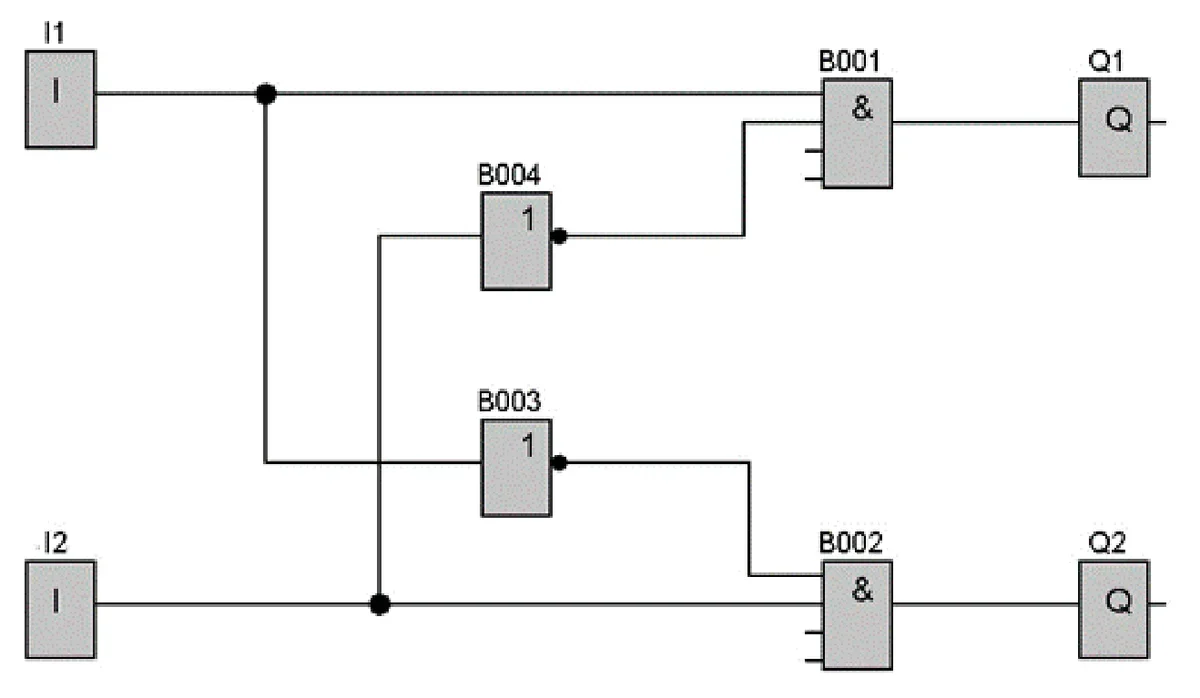

Program FBD z wejściami I1 i I2, blokami B001 do B004 oraz wyjściami Q1 i Q2
A. Q1 = 1 i Q2 = 0
B. Q1 = 0 i Q2 = 0
C. Q1 = 0 i Q2 = 1
D. Q1 = 1 i Q2 = 1
ELM.06Pytanie 925
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Zamieszczony symbol graficzny należy zastosować podczas rysowania schematu kinematycznego w celu przedstawienia

Symbol graficzny hamulca stosowany na schemacie kinematycznym mechanizmu
A. hamulca.
B. przekładni walcowej ślimakowej.
C. przekładni ciernej stożkowej.
D. sprzęgła.
ELM.06Pytanie 926
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Rysunek techniczny i CAD

Która kolejność czynności technologicznych, przy projektowaniu algorytmu sterowania pracą obrabiarki CNC, zagwarantuje prawidłowe wykonanie elementu przedstawionego na rysunku?

Ilustracja do pytania 6
A. Toczenie czoła, obróbka zgrubna, obróbka wykańczająca, odcięcie wałka, toczenie rowka.
B. Toczenie rowka, toczenie czoła, obróbka zgrubna, obróbka wykańczająca, odcięcie wałka.
C. Odcięcie wałka, toczenie rowka, obróbka zgrubna, toczenie czoła, obróbka wykańczająca.
D. Toczenie czoła, obróbka zgrubna, obróbka wykańczająca, toczenie rowka, odcięcie wałka.
ELM.06Pytanie 928
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Na podstawie fragmentu dokumentacji, określ jak często powinno się sprawdzać i ewentualnie wymieniać filtr układu chłodziwa wrzeciona obrabiarki CNC.

Fragment dokumentacji
CzęstośćWykonywane prace konserwacyjne
Codziennie– Sprawdzić poziom chłodziwa podczas każdej ośmiogodzinnej zmiany (zwłaszcza podczas intensywnego użytkowania TSC).
– Sprawdzić poziom oleju w zbiorniku olejowym prowadnicy.
– Usunąć wióry z osłon prowadnicy i osadnika. Usunąć wióry z urządzenia do wymiany narzędzi.
– Oczyścić stożek wrzeciona czystą szmatą i nasmarować lekkim olejem.
Co tydzień– Sprawdzić filtry układu chłodziwa wrzeciona (TSC). W razie potrzeby oczyścić lub wymienić.
– Sprawdzić prawidłowość pracy automatycznego spustu na filtrze regulatora.
– Sprawdzić, czy manometr/regulator powietrza wskazuje 85 psi. Sprawdzić, czy regulator ciśnienia powietrza dostarczanego do wrzeciona wskazuje 17 psi. W przypadku maszyn z wrzecionem 15K sprawdzić, czy regulator wskazuje 20 psi. Oczyścić zewnętrzne powierzchnie delikatnym środkiem czyszczącym. NIE używać rozpuszczalników.
– Sprawdzić hydrauliczne przeciwciśnienie równoważące według specyfikacji maszyny
Co miesiąc– Sprawdzić poziom oleju w skrzynce przekładniowej.
– Sprawdzić, czy osłony prowadnicy działają prawidłowo i w razie potrzeby nasmarować je lekkim olejem.
– Nałożyć gałkę smaru na zewnętrznej krawędzi szyn prowadnicy w urządzeniu do wymiany narzędzi i zmienić kolejno wszystkie narzędzia.
– Sprawdzić poziom oleju SMTC we wzierniku.
– Oczyścić podkładki ustalające na osi A i stanowisko ładowania. Wiąże się to z koniecznością zdjęcia palety.
Corocznie– Wymienić chłodziwo i dokładnie oczyścić zbiornik chłodziwa.
– Sprawdzić wszystkie przewody giętkie i linie smarowe pod kątem pęknięć. Sprawdzić obrotową oś A. W razie potrzeby dolać oleju. Poziom oleju nie może spaść poniżej połowy wysokości wziernika

Na podstawie fragmentu dokumentacji, określ jak często powinno się sprawdzać i ewentualnie wymieniać filtr układu chłodziwa wrzeciona obrabiarki CNC.

A. Codziennie.
B. Co tydzień.
C. Co rok.
D. Co miesiąc.
ELM.06Pytanie 929
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Korzystając z podanego wzoru określ, jaką wartość liczbową ma poślizg s silnika asynchronicznego po zatrzymaniu wirnika?

Wzór: $$ s = \frac{n_1 - n}{n_1} $$
gdzie:
\( s \) – poślizg silnika asynchronicznego
\( n \) – prędkość wirnika silnika
\( n_1 \) – prędkość pola w stojanie

A. 0,5
B. 1,0
C. 0
D. \( \infty \)
ELM.06Pytanie 930
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Który z przedstawionych programów, zapisanych w języku FBD, realizuje funkcję logiczną \(Y = X1 \wedge X2 \vee X3\)?

A. Program 1.

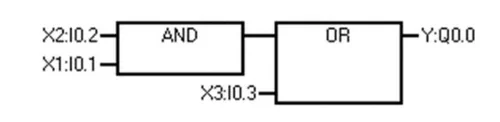

Program 1 - program FBD
B. Program 2.

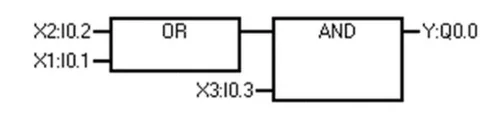

Program 2 - program FBD
C. Program 3.

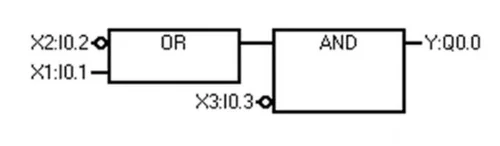

Program 3 - program FBD
D. Program 4.

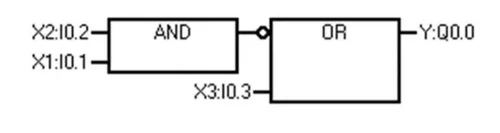

Program 4 - program FBD
ELM.06Pytanie 931
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Pomiary i diagnostyka

Na diagramie stanów został przedstawiony cykl pracy siłownika 1A i zaworu roboczego sterującego tym siłownikiem. Określ, w jakim momencie pracy siłownika rozpoczyna się odliczanie opóźnienia czasowego 2 s.

Ilustracja do pytania 11
A. Uruchomienia elementu sygnałowego S1.
B. Przesterowania zaworu roboczego w stan "a".
C. Przesterowania zaworu roboczego w stan "b".
D. Rozpoczęcia wysuwania się siłownika 1A.
ELM.06Pytanie 932
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

W przedstawionym programie załączenie Q0.1 jest opóźnione w stosunku do sygnału załączającego wejścia I0.1 o 5 sekund. Jaką wartość należy ustawić na wejściu PT układu czasowego, aby opóźnienie to wzrosło do 15 minut?

Ilustracja do pytania 12
A. 150
B. 1500
C. 6000
D. 9000
ELM.06Pytanie 933
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Sieci i komunikacja

Interfejs sieciowy, symbolicznie przedstawionego na rysunku komputera, z zainstalowanym oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2 oraz maskę podsieci 255.255.255.0. Który z podanych adresów IP należy nadać sterownikowi, aby mógł komunikować się z komputerem?

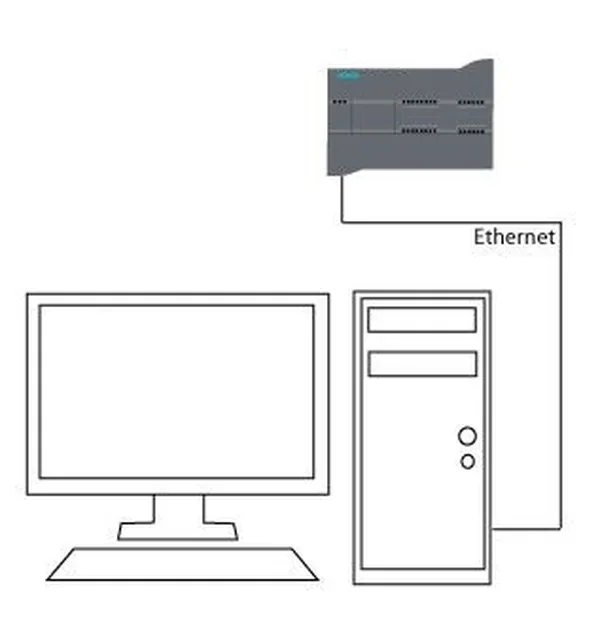

Rysunek komputera połączonego przewodem Ethernet ze sterownikiem PLC
A. 255.255.255.0
B. 192.168.99.2
C. 192.168.100.3
D. 255.255.255.1
ELM.06Pytanie 934
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Do którego wejścia licznika CTUD należy podłączyć sygnał, którego zmiany wartości stanów logicznych będą powodowały wzrost wartości podawanej na wyjściu CV?

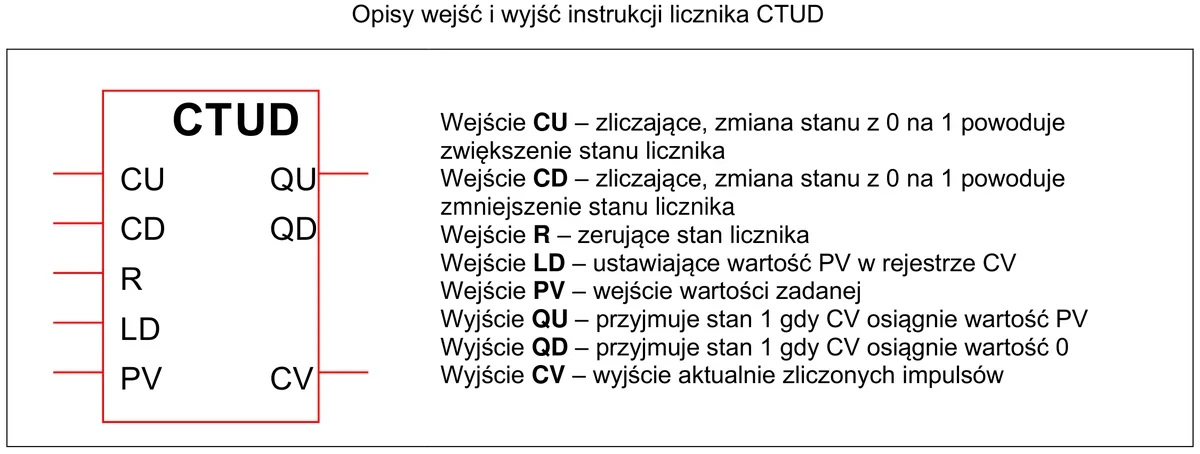

Symbol licznika CTUD z wejściami CU, CD, R, LD, PV i wyjściami QU, QD, CV wraz z opisem wejść i wyjść
A. Do wejścia LD
B. Do wejścia CD
C. Do wejścia R
D. Do wejścia CU
ELM.06Pytanie 935
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

W którym miejscu schematu należy umieścić informację o stykach przekaźnika K1?

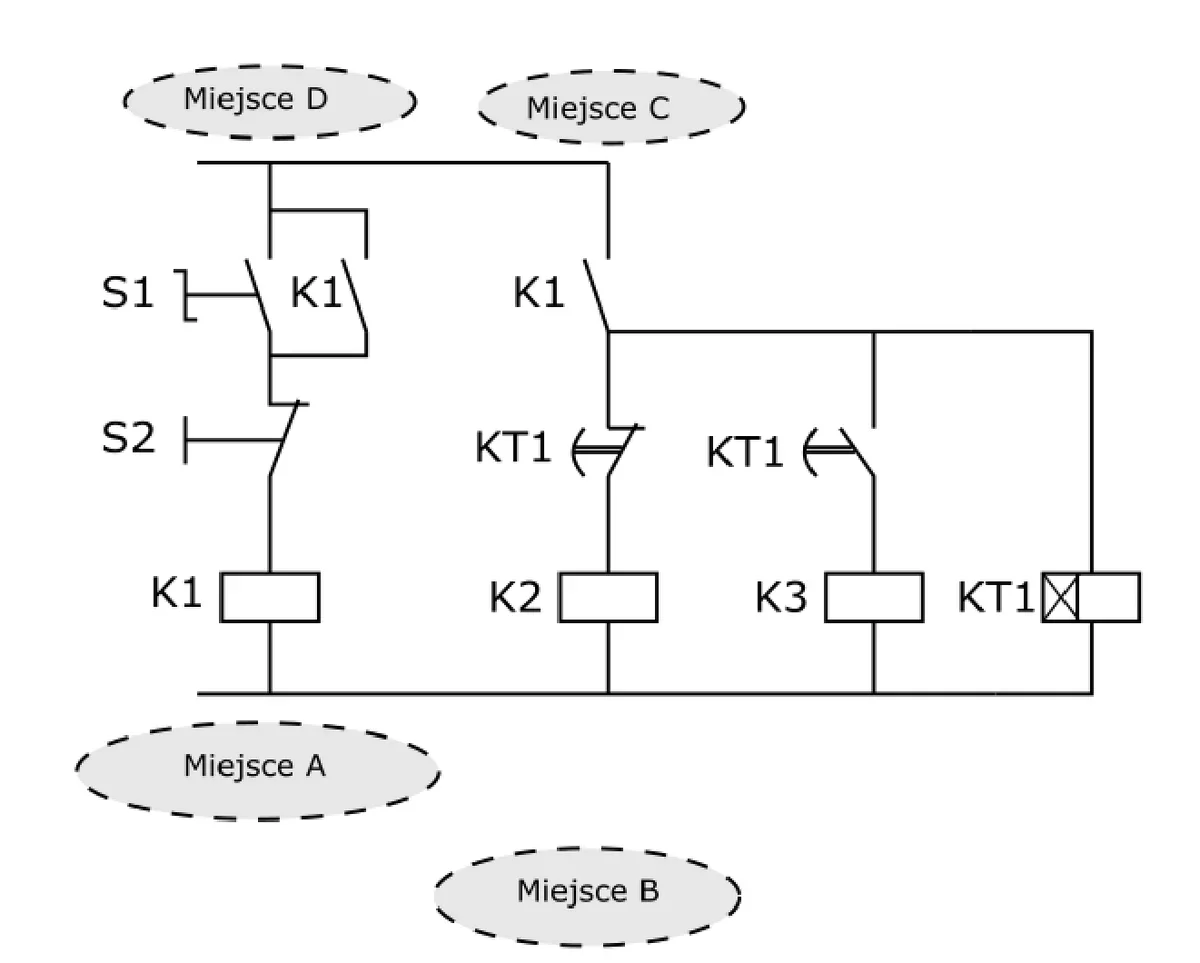

Schemat stykowo-przekaźnikowy z przekaźnikami K1, K2, K3, KT1 i przyciskami S1, S2 oraz czterema miejscami oznaczonymi jako Miejsce A, B, C i D
A. W miejscu B - w dowolnym miejscu pod rysunkiem schematu.
B. W miejscu A - pod cewką tego przekaźnika.
C. W miejscu D - nad gałęzią, w której znajduje się cewka przekaźnika.
D. W miejscu C - nad gałęzią, w której znajdują się zestyki przekaźnika.
ELM.06Pytanie 936
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Na rysunkach przedstawiono fragment programu napisanego w języku SFC oraz cztery sygnały QA, QB, QC, QD. Który z przedstawionych sygnałów sterownika jest prawidłowym sygnałem wyjścia Q0.0 podczas wykonywania działań w kroku 2?

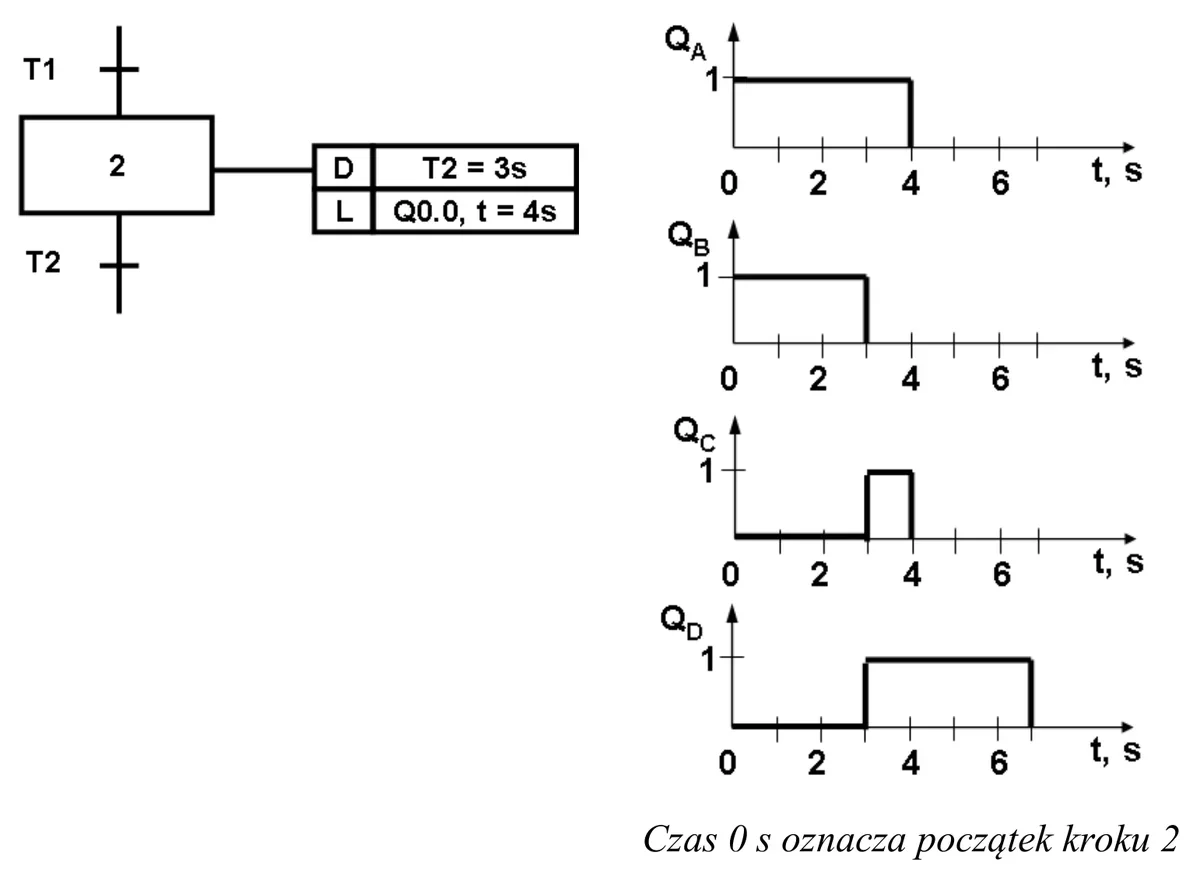

Krok 2 sieci SFC z akcjami D i L oraz cztery przebiegi czasowe QA, QB, QC i QD; czas 0 s oznacza początek kroku 2
A. QB
B. QD
C. QC
D. QA
ELM.06Pytanie 938
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2, 3 i 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?

A. 4.
Wariant D
B. 2.

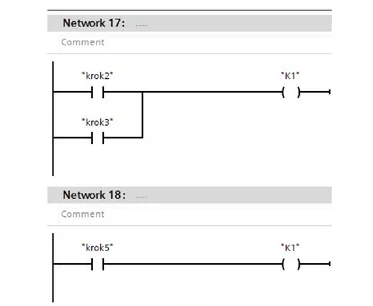

Wariant B
C. 3.

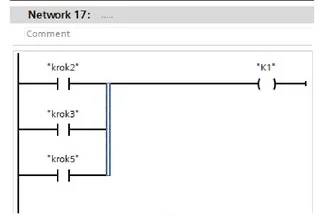

Wariant C
D. 1.
Wariant A
ELM.06Pytanie 939
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Na jak długo zostanie ustawiony stan 1 na wyjściu Q1 sterownika, realizującego program przedstawiony na rysunku, po pojawieniu się stanu 1 na wejściu I1?

Ilustracja do pytania 19
A. 8 s
B. 3 s
C. 5 s
D. 2 s
ELM.06Pytanie 941
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Jakie kroki należy podjąć w celu stworzenia układu kombinacyjnego asynchronicznego?

A. Zbudować tabelę Karnaugha, zredukować funkcję, sformułować równanie i w oparciu o nie wykonać schemat logiczny układu
B. Przygotować graf sekwencji, stworzyć program lub wykonać schemat układu z użyciem przerzutników
C. Przygotować diagram czasowy, na jego podstawie sformułować równanie stanu oraz narysować schemat z użyciem przerzutników JK
D. Opracować algorytm przy pomocy metody Grafcet, a następnie na jego podstawie stworzyć program dla sterownika PLC
ELM.06Pytanie 942
Eksploatacja i programowanie …

Kategorie: Konserwacja i eksploatacja Bezpieczeństwo i BHP

Które z instrukcji dotyczących obsługi frezarki jest niewłaściwe?

A. Należy zakładać i stabilizować narzędzia w rękawicach roboczych
B. Śruby mocujące narzędzia oraz imadła maszynowe i dociski śrubowe należy dociskać ręcznie, unikając używania przedłużek do kluczy
C. Należy chłodzić obrabiany element podczas obróbki za pomocą mokrych szmat
D. W trakcie obróbki materiałów odpryskowych i pylących należy nosić okulary ochronne oraz półmaski przeciwpyłowe
ELM.06Pytanie 944
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Schemat połączeń układu hydraulicznego powinien być tworzony zgodnie z kierunkiem przepływu sygnału, czyli od dołu do góry. Z perspektywy elementów zasilających, wskaż właściwą sekwencję poszczególnych części układu hydraulicznego.

A. Zawory reagujące na sygnały obiektowe, zawory sterujące, zawory robocze, elementy wykonawcze
B. Zawory reagujące na sygnały obiektowe, zawory sterujące, elementy wykonawcze, zawory robocze
C. Zawory reagujące na sygnały obiektowe, zawory robocze, zawory sterujące, elementy wykonawcze
D. Zawory sterujące, zawory reagujące na sygnały obiektowe, zawory robocze, elementy wykonawcze
ELM.06Pytanie 946
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Jakiego typu wyjście powinien mieć sterownik PLC, aby w systemie sterowania wykorzystującym ten sterownik możliwa była modulacja szerokości impulsu – PWM?

A. Binarne tranzystorowe
B. Analogowe napięciowe
C. Binarne przekaźnikowe
D. Analogowe prądowe
ELM.06Pytanie 947
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Rysunek techniczny i CAD

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na rysunku 1 utworzyć bryłę 3D przedstawioną na rysunku 2?

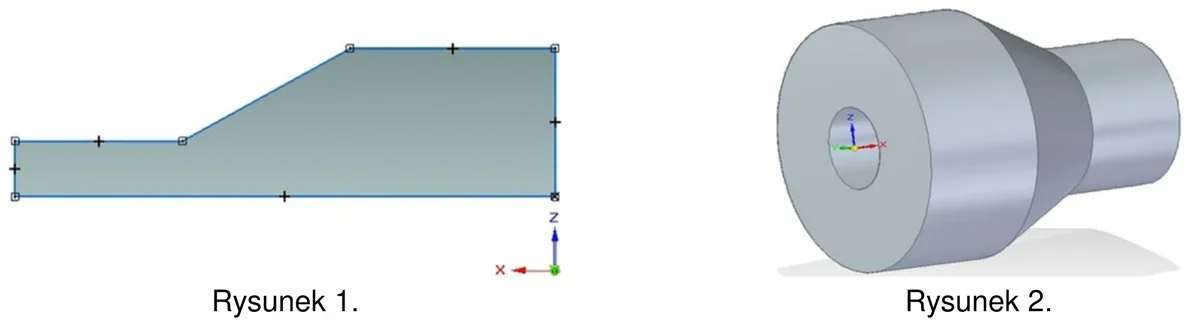

Szkic przekroju w programie CAD (rysunek 1) i bryła 3D (rysunek 2)
A. Wyciągnięcie obrotowe.
B. Wyciągnięcie proste.
C. Przeciągnięcie po krzywej.
D. Przeciągnięcie przez przekroje.
ELM.06Pytanie 949
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Aby prawidłowo zidentyfikować element wykonawczy na schemacie instalacji pneumatycznej, należy podać numer elementu oraz użyć odpowiadającego mu symbolu literowego

A. Z
B. A
C. S
D. V
ELM.06Pytanie 952
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Silnik, którego tabliczkę znamionową przedstawiono na rysunku jest przystosowany do pracy

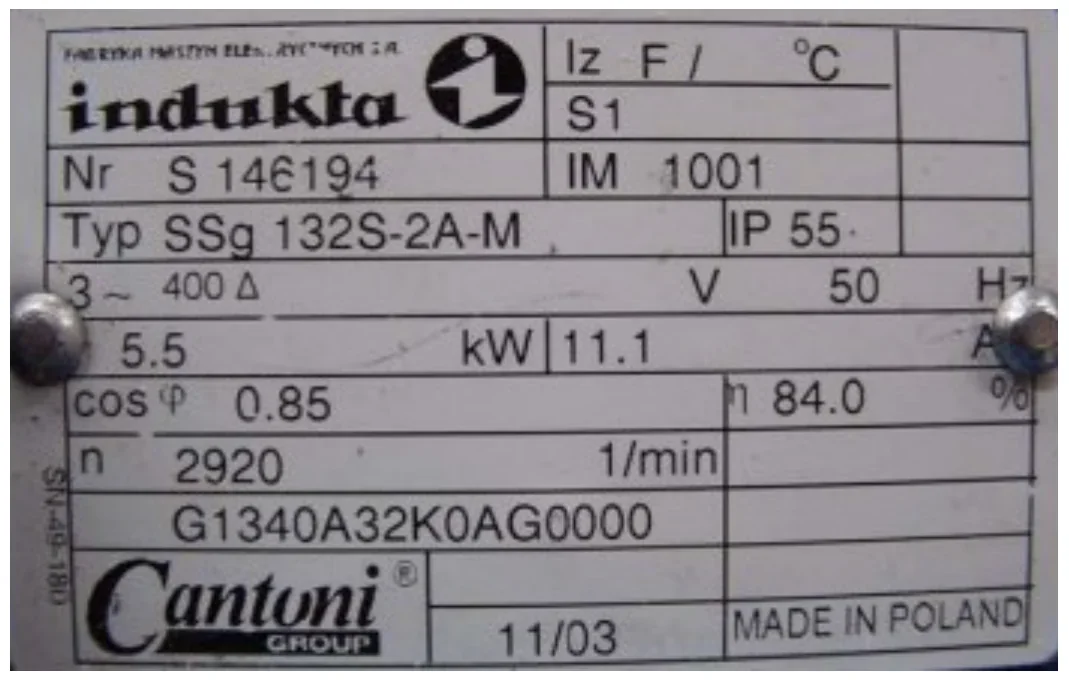

Tabliczka znamionowa silnika indukta Cantoni
A. okresowej przerywanej z hamowaniem elektrycznym.
B. ciągłej.
C. okresowej długotrwałej z hamowaniem elektrycznym.
D. dorywczej.
ELM.06Pytanie 953
Eksploatacja i programowanie …

Kategorie: Konserwacja i eksploatacja Bezpieczeństwo i BHP

Jakie środki ochrony osobistej powinien założyć pracownik przy uruchamianiu prasy pneumatycznej przeznaczonej do nitowania?

A. Obuwie izolacyjne
B. Okulary ochronne
C. Hełm ochronny
D. Szelki bezpieczeństwa
ELM.06Pytanie 955
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Na podstawie przedstawionego grafu, przejście do kroku 7 jest możliwe, gdy jest aktywny krok

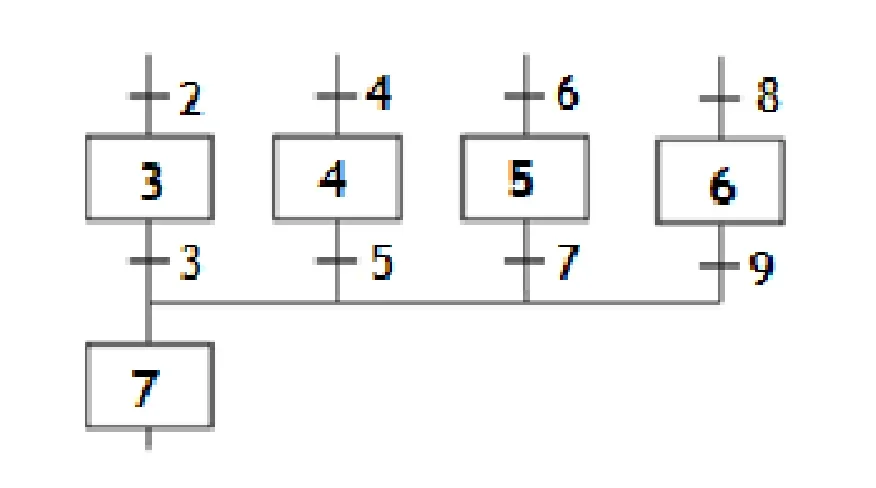

Graf z krokami 3, 4, 5 i 6, warunkami przejść od 2 do 9 oraz krokiem 7
A. 5 i spełniony jest warunek 7.
B. 3 i spełniony jest warunek 9.
C. 4 i spełniony jest warunek 3.
D. 5 i spełniony jest warunek 6.
ELM.06Pytanie 956
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Który z poniższych programów należy wgrać do sterownika PLC, aby podanie sygnału "1″ na wejście I0.0 ustawiało "1″ na wyjściu Q0.5, a podanie kolejnej "1″ na to wejście kasowało wyjście Q0.5?

D.

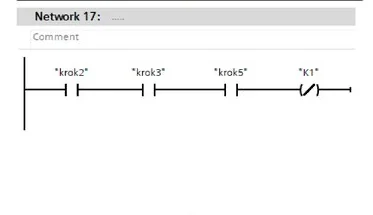

Wariant D
C.
Wariant C
A.

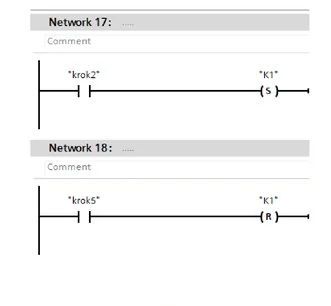

Wariant A
B.
Wariant B
ELM.06Pytanie 960
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Na ilustracji przedstawiono diagram stanów dla dwóch siłowników tłoczyskowych 1A oraz 1B. Który opis odpowiada działaniu siłowników?

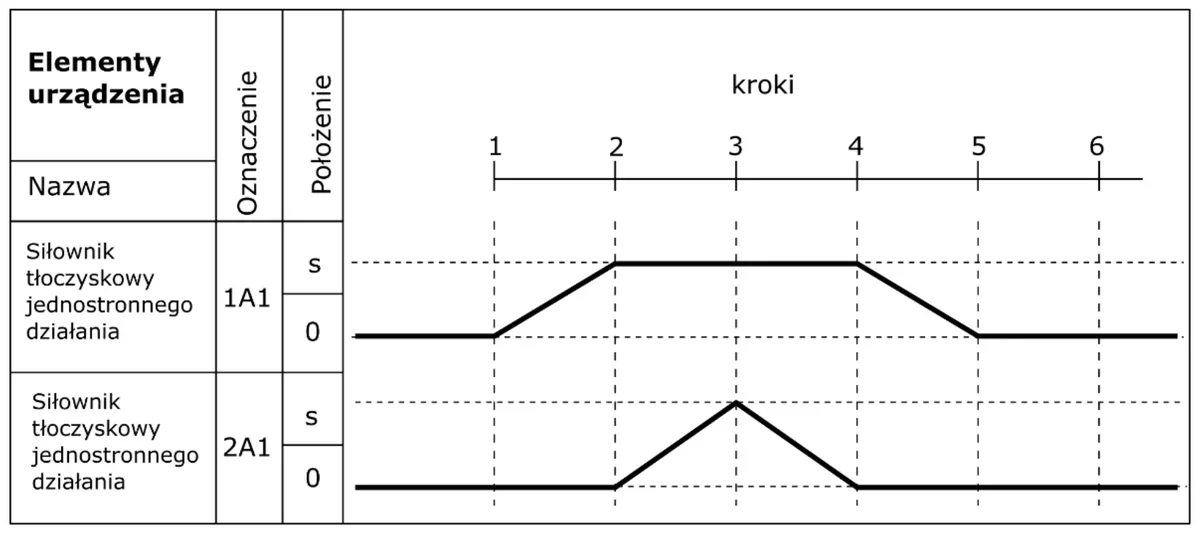

Diagram stanów dwóch siłowników jednostronnego działania 1A1 i 2A1 w krokach od 1 do 6
A. Wysunięcie 2A1, wsunięcie 2A1, wysunięcie 1A1, wsunięcie 1A1.
B. Wysunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1, wsunięcie 1A1.
C. Wysunięcie 1A1, wsunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1.
D. Wysunięcie 2A1, wysunięcie 1A1, wsunięcie 2A1, wsunięcie 1A1.
